HASZNÁLATI ÚTMUTATÓ PUZZI 400 E KARCHER

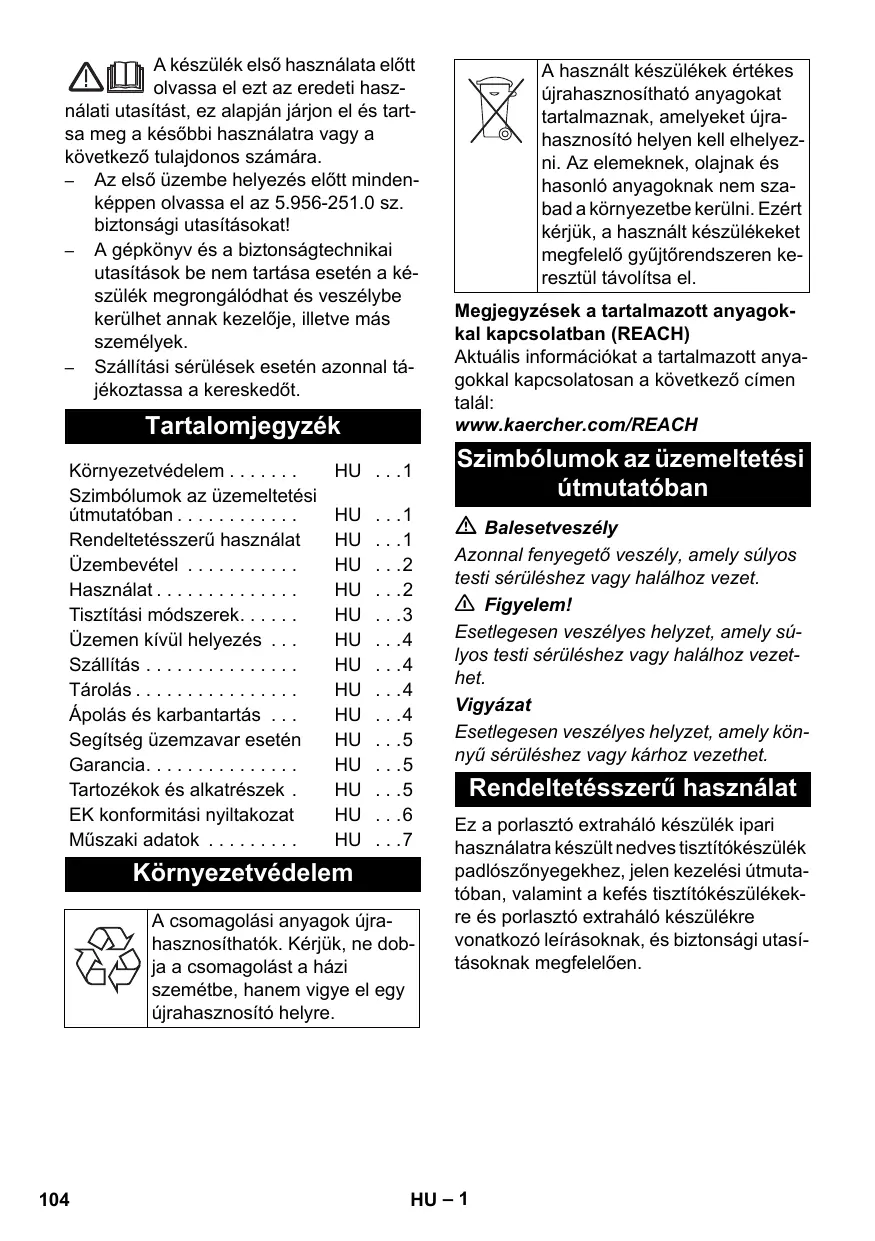

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. – Az első üzembe helyezés előtt mindenképpen olvassa el az 5.956-251.0 sz. biztonsági utasításokat! – A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a készülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más személyek. – Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt. Tartalomjegyzék Környezetvédelem . . . . . . . Szimbólumok az üzemeltetési útmutatóban . . . . . . . . . . . . Rendeltetésszerű használat Üzembevétel . . . . . . . . . . . Használat . . . . . . . . . . . . . . Tisztítási módszerek. . . . . . Üzemen kívül helyezés . . . Szállítás . . . . . . . . . . . . . . . Tárolás . . . . . . . . . . . . . . . . Ápolás és karbantartás . . . Segítség üzemzavar esetén Garancia. . . . . . . . . . . . . . . Tartozékok és alkatrészek . EK konformitási nyiltakozat Műszaki adatok . . . . . . . . . HU . . .1

Környezetvédelem A csomagolási anyagok újrahasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren keresztül távolítsa el. Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH) Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH Szimbólumok az üzemeltetési útmutatóban Balesetveszély Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 Figyelem! Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet. Vigyázat Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet. Rendeltetésszerű használat Ez a porlasztó extraháló készülék ipari használatra készült nedves tisztítókészülék padlószőnyegekhez, jelen kezelési útmutatóban, valamint a kefés tisztítókészülékekre és porlasztó extraháló készülékre vonatkozó leírásoknak, és biztonsági utasításoknak megfelelően. HU – 1 Áttekintés Üzembevétel Készülék elemek A tiszta vizet és a tisztítószert keverje össze egy tiszta tartályban (koncentráció a tisztítószer adatainak megfelelően). A por alakú tisztítószert vízbe kell szórni és elkeverni. 몇 Figyelem! Egészségi ártalom, rongálódásveszély. Minden utasítást, vegyen figyelembe amit a használt tisztítószerhez mellékeltek. Megjegyzés: A meleg víz (maximum 75 ) fokozza a tisztítóhatást. A tisztítandó felület hőállóságát megvizsgálni. Megjegyzés: A környezet védelme érdekében takarékosan bánjon a tisztítószerekkel. Ábra A készüléket maximum 40 liter tisztítószer oldattal feltölteni. Ábra 1 Szennyvíztartály, kivehető 2 Leeresztő tömlő 3 Típustábla 4 Padlófej tartó 5 Tolókengyel 6 Tiszta víz csatlakozó 7 Hálózati kábel 8 Kézi szórófej kárpittisztításhoz (nem része a szállítási terjedelemnek) 9 Kezelőpult 10 Csatlakozó dugasz 11 Friss víz tartály 12 Szívótömlő csatlakozó 13 Padlófej szőnyegtisztításhoz (nem része a szállítási terjedelemnek) 14 Szívócső (nem része a szállítási terjedelemnek) 15 Könyökcső (nem része a szállítási terjedelemnek) 16 Kar a könyökcsövön 17 Tiszta víz tömlő 18 Szívótömlő 19 Szóró-/szívótömlő 20 Hollandi anya 21 Szórófej fúvóka 22 Úszókapcsoló 23 Friss víz szűrő 24 Úszó csavarja 25 Úszó 26 Tömítés 27 Fedél 28 Szálszűrő Használat Megjegyzés: Villamos kiegészítő készülékek csatlakoztatásához egy további dugaljzat van az alapkészüléken. A készülék bekapcsolása Dugja be a hálózati csatlakozót. Nyomja meg a szívás kapcsolót a szívóturbina bekapcsolásához. Nyomja meg a szórás kapcsolót a tisztítószer-szivattyú bekapcsolásához. Tisztítási hőmérséklet beállítása Nyomja a fűtés kapcsolót. A hőmérsékletszabályozót állítsa a kívánt hőmérsékletre. Tisztítás Kezelőpult Ábra 1 Fűtéskapcsoló 2 Szórás kapcsolója 3 Szívás kapcsolója 4 Hőmérséklet-szabályozó Vigyázat Rongálódásveszély. A készülék üzemeltetése előtt ellenőrizze a tisztítandó tárgy színtartóságát és vízállóságát egy feltűnésmentes helyen. HU – 2

Ábra A tisztítószer szórásához működtesse a kart a könyökcsőnél. A tisztítandó felületen a készüléket sávokban húzással, átlapolással kell végig vinni. Közben a szívófejet hátrafelé húzza (ne tolja). Megjegyzés: Tele szennyvíztartály esetén a beszívott levegő áramot az úszó megszakítja. Tisztítási tippek

Szennyvíztartály kiürítése Ha a szennyvíztartály megtelt, kapcsolja ki a szívás kapcsolót és a szórás kapcsolót. Vegye le a fedelet. A szennyvíztartályt vegye ki a készülékből és ürítse ki vagy a leeresztő tömlőn keresztül ürítse ki.

Tisztítási módszerek

Normál szennyezettség A tisztítószert egy munkamenetben permetezni és felszívni. Megjegyzés: Ismételt felszívás, permetezés nélkül, megrövidíti a száradási időt.

Erős szennyezettség vagy foltok Tisztítóoldatot kikapcsolt szívóturbina mellett felvinni és 10-15 percig hatni hagyni. A felületet ugyanúgy tisztítani, mint normál szennyezettség esetén. A tisztítási eredmény további javítása érdekében, igény szerint, a felületet még egyszer tisztítsa tiszta, meleg vízzel. Kárpittisztítás A padlófej helyett csatlakoztassa a kézi szórófejet. Érzékeny szövetek tisztításánál kevesebb tisztítószert kell adagolni, és a felületet kb. 200 mm távolságból kell beszórni. Ezt követően csak le kell szívni.

Erősen szennyezett helyeket először bepermetezni és a tisztítóoldatot 5-10 percig hatni hagyni. A tisztítást mindig a fénytől az árnyék irányába (az ablaktól az ajtó felé) kell végezni. Mindig a tisztított felülettől a nem tisztított felület felé kell haladni. Minél érzékenyebb a burkolat (keleti futószőnyeg, berber, kárpit anyag) annál alacsonyabb tisztítóoldat koncentrációt használjon. A jutahátoldalas szőnyegpadlók a nedves kezelés során roncsolódhatnak/zsugorodhatnak, és színüket veszíthetik. Hosszú szálú szőnyegeket a tisztítás után nedvesen a száliránynak megfelelően kefélje ki (pl. szálkefével vagy nyeles kefével). Impregnálás Care Tex RM 762-vel a nedves tisztítás után megakadályozza a szövet burkolat gyors újraszennyeződését. A tisztított felületekre nyomás helyek vagy rozsdafoltok elkerülése érdekében csak megszáradás után lépjen rá vagy helyezzen bútort. Előzőleg besamponozott padlószőnyegek tisztítása esetén hab képződik a szennyvíztartályban. Ebben az esetben töltsön ex RM 761-t a szennyvíztartályba. Tisztítószer Szőnyeg- és kárpittisztí- RM 760 por RM 760 tabletták RM 764 folyékony Hab leszedése RM 761 Szőnyeg impregnálása RM 762 Atka eltávolítása RM 765 Mitex További információért kérjük, igényelje a megfelelő tisztítószer termék információs lapját és DIN-biztonsági adatlapját. HU – 3 Üzemen kívül helyezés Tárolás Tiszta víz tartály ürítése Vigyázat Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni. Fűtéskapcsolót kikapcsolni. Kapcsolja ki a permetezés kapcsolót és a szívás kapcsolót. Rövid ideig működtesse a kart a könyökcsőnél a nyomás csökkentéséhez. A könyökcsövet válassza le a permetező-/szívótömlőről. Ábra A szívótömlőt lógassa a tiszta víz tartályba. Nyomja meg a szívás kapcsolót a szívóturbina bekapcsolásához. Szívja üresre a tiszta víz tartályt és kapcsolja ki a készüléket. Vegye ki a szennyvíztartályt a készülékből és ürítse ki. A készülék tisztítása A könyökcsövet (a szívócsővel és a szívófejjel) kösse össze a szívótömlővel. A tiszta víz tömlőjének csatlakozóját kösse össze a könyökcsővel és kattintsa be. Töltsön körülbelül 5 liter csapvizet a tisztavíz tartályba. Ne adjon hozzá tisztítószert. Nyomja meg a szórás kapcsolót a tisztítószer-szivattyú bekapcsolásához. Működtesse a kart a könyökcsőnél és 1-2 percig öblítse át a készüléket. A készüléket ki kell kapcsolni. Húzza ki a hálózati csatlakozót az aljzatból. Tisztítsa meg kívülről a készüléket. Ápolás és karbantartás Balesetveszély Áramütés veszélye. A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Minden üzembevétel előtt ellenőrizni kell, hogy a hálózati kábel, hosszabbító kábel és tömlők nem rongálódtak-e meg. Hosszabb használaton kívül helyezés előtt a kellemetlen szagok elkerülése érdekében távolítsa el az összes vizet a készülékből. Szálszűrő tisztítása Vegye le a fedelet. Csavarja le az úszót. Tisztítsa ki a szálszűrőt. Friss víz tartály tisztítása Tisztítsa ki a friss víz szűrőt. Tisztítsa meg az úszókapcsolót. Fúvókák tisztítása Hollandi anyát lecsavarni. Tisztítsa meg a szívófejet. Szállítás Vigyázat Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani. HU – 4

Segítség üzemzavar esetén Az úszó megszakítja a beszívott levegő áramot Balesetveszély

Áramütés veszélye. A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Az elektromos alkatrészeket csak jóváhagyott szerviz szolgálattal ellenőriztesse és javítassa. Üzemzavarok esetén, melyek jelen fejezetben nem szerepelnek, kérdéses esetben és kifejezett utasítás esetén keresse fel a szerviz szolgálatot. A készülék nem szív fel tisztítószert Tisztítsa ki a friss víz szűrőt. Ellenőrizze szórótömlőt. A szennyvíztartályt ki kell üríteni. A habképződést a szennyvíztartályban RM 761 hozzáadásával megakadályozni. Garancia Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. Tartozékok és alkatrészek A munkanyomás nem elegendő

Cserélje ki a szórófej fúvókákat. A vízszivattyú nem megy Töltse fel a frissvíztartályt. Kapcsolja be ismét a szórás kapcsolót. Ábra Vegye le a védősapkát. A szivattyút néhány fordulattal, az óra járásával megegyező irányban, mozgassa meg egy csavarhúzó segítségével. A fűtés nem működik

Töltse fel a frissvíztartályt. Kapcsolja be ismét a fűtés kapcsolót. A permetezősugár egyoldalú Tisztítsa meg a szívófejet. Nem elegendő szívóteljesítmény Ellenőrizze a fedél helyes elhelyezkedését. Tisztítsa meg a tömítést a fedélen és tömítő felületet a készüléken. Tisztítsa ki a szálszűrőt. Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa. Ellenőrizze az úszót.

HU – 5 Csak olyan tartozékokat és alkatrészeket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozékok és az eredeti alkatrészek, biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehessen üzemeltetni. Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szükséges alkatrészekről. További információkat az alkatrészekről a www.kaercher.com címen talál a 'Service' oldalakon. EK konformitási nyiltakozat Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. Termék: Szilárdfelület- és padlószőnyeg-tisztító készüléke Típus: 1.101-xxx Vonatkozó európai közösségi irányelvek: 2006/42/EK (+2009/127/EK) 2004/108/EK Alkalmazott harmonizált szabványok: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–68 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Alkalmazott összehangolt normák: 5.957-598 Alulírottak az ügyvezetés megbízásából és felhatalmazásával lépnek fel. CEO Head of Approbation A dokumentációért felelős személy: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/02/01 HU – 6

Műszaki adatok Puzzi 400 E 1.101-300.0 1~ 50 IPX4

Hálózati feszültség Frekvencia Védelmi fokozat -Védelmi osztály -Teljesítményfelvétel Teljesítményfelvétel dugaljzattal W Max. teljesítményfelvétel Fűtőteljesítmény (max.) Légmennyiség (max.) l/s Nyomáshiány (max.) kPa (mbar) Szóró-szivattyú teljesítménye W Permetezési nyomás (max.) MPa Permetezési mennyiség l/perc A tisztítószer oldat hőmérsékle- °C te (max.) Tartály űrtartalom

Készülék dugaljának teljesítmé- W nye (max.) hosszúság x szélesség x ma- mm 820 x 530 x 690 gasság A padlófej munkaszélessége

Tipikus üzemi súly 43,0 Környezeti hőmérséklet (max.) °C +40 Az EN 60335-2-68 szerint megállapított értékek Hangnyomás szint LpA dB(A) Bizonytalanság KpA dB(A)

Kéz-kar vibrációs kibocsátási m/s <2,5 érték 0,2 Bizonytalanság K m/s2 Hálózati kábel

H05VV-F 3x1,5 mm2 Alkatrész Kábelhosszám szúság 6.648-384.0 15 m 6.648-383.0 15 m HU – 7 Puzzi 400 E 1.101-303.0 230-240 1~ 50 IPX4
