MANUALE UTENTE PUZZI 400 E KARCHER

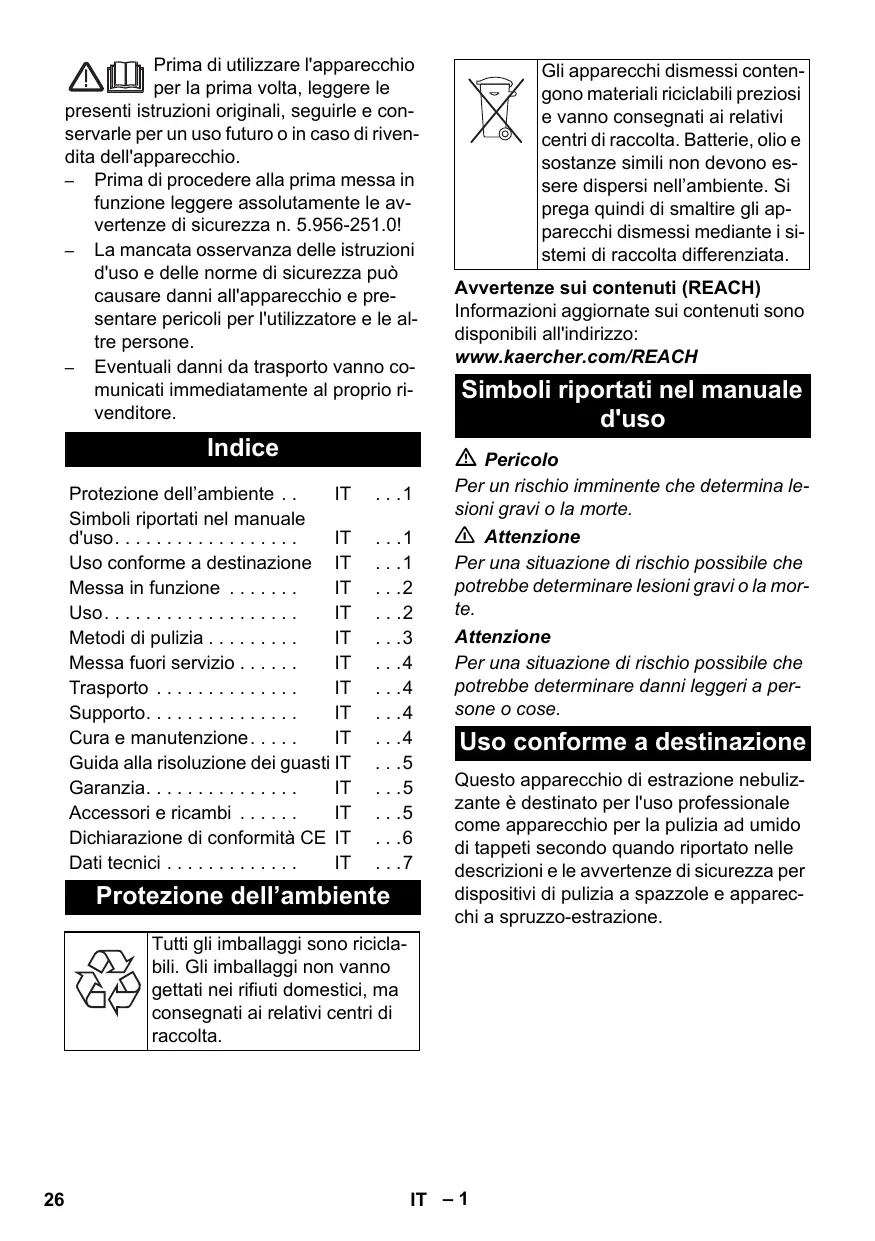

Prima diutilizzare l'apparecchio per la primaolta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

• Prima di procedere alla prima messa in funzione leggere assolutamente le avertenze di sicurezza n. 5.956-251.0!
  La mancata osservanza delle istruzioni d'uso e delle norme di sicurezza cui causare danni all'apparecchio e presentare pericoli per l'utilizzatore e le altre persone.
• Eventuali danni da trasporto vanno comunicati immediamente al proprio rivenditore.

Indices

Protezione dell'ambiente . IT 1
Simboli riportati nel manuale d'uso. IT 1
Uso conforme a destinazione IT 1
Messa in funzione IT 2
Uso. IT 2
Metodi dipulizia. IT 3
Messa fuori servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 4
Trasporto IT 4
Supporto. IT 4
Cura e manutenzione. IT 4
Guida alla risoluzione dei guasti IT 5
Garanzia. IT 5
Accessoriericambi .IT .5
Dichiarazione di conformità CE IT 6
Dati tecnici IT 7

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno segnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quando di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziate.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Simboli riportati nel manuale d'uso

Pericolo

Per un rischio imminente che determina les sioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persono o cose.

Uso conforme a destinazione

Questo apparecchio di estrazione nebulizzante è destinato per l'uso professionale come apparecchio per la pulizia ad umido di tappeti secondo quando riportato nelle descrizioni e le avventenze di sicurezza per dispositivi di pulizia a spazzole e apparecchi a spruzzo-estrazione.

Descrizione generale

Parti dell'apparecchio

Figura A

1 Contenitore dell'acqua sporca, rimovabile
2 Tubo di scarico
3 Targhetta
4 Sostegno per bocchetta per pavimenti
5 Archetto di spinta
6 Attacco per acqua pulita
7 Cavo di alimentazione
8 Bocchetta manuale per la pulizia di imbottiture (non in dotazione)
9 Quadro di controllo
10 Presa elettrica
11 Serbatoio acqua pulita
12 attacco tubo flessibile di aspirazione
13 Bocchetta pavimenti per la pulizia di tappeti (non in dotazione)
14 Tubo di aspirazione (non in dotazione)
15 Gomito (non in dotazione)
16 Leva sul gomito
17 Tubo flessibile per acqua pulita
18 Tubo flessibile di aspirazione
19 Tubo flessibile per spruzzare/aspirare
20 Dado a risvolto
21 Boccaglio
22 Interruttore a galleggiante
23 Filtrodell'acqua pulita
24 Vite del galleggjante
25 Galleggiante
26 Guarnizione
27 Coperchio
28 Filtropelucchi

Quadro di controllo

Figura 3

1 Interruttore riscaldamento
2 Interruttore Spruzzare
3 Interrupttorte Aspirare
4 Regolatore temperatura

Messa in funzione

Mischiare l'acqua pulita ed il detergente in un contentitore pulito (concentrazione secondo leindicazioni per il detergente).

Gettare il detersivo di polvere nell'acqua e mescolare.

Attenzione

Rischio per la salute, rischio di danneggiamento. Osservare tutte le avventenze relative ai detergenti impiegati.

Avviso: L'acqua calda (massimo 75) aumenta l'effetto di pulizia. Verificare la resistenza alla temperatura della superficie da pulire.

Avviso: Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

Figura C

Riempire l'apparecchio al massimo con 40 litri di soluzione detergente.

Uso

Avviso: Per il collegamento di appearecchi supplementari elettrici è presente una pre-sa addizionale.

Accendere l'apparecchio

Inserire la spina di alimentazione.
Premere l'interruttore Aspirare per attivare la turbina di aspirazione.
Premere l'interruttore Spruzzare per attivare la pompa del detergente.

Regolare la temperatura di pulizia

Premere l'interruttore "Riscaldamento".
Impostare il regolatore di temperatura alla temperatura desiderata.

Pulizia

Attenzione

Rischio di danneggiamento. Prima di utilizzare l'apparecchio, accertarsi su un punto nascosto dell'oggetto da pulire della stabilità del colore e della resistenza all'acqua.

Figura D

Per spruzzare la soluzione detergente azionare la leva sul gomito.
Percorrere la superficie da pulire a sovrapposizione. Durante tale operazione, tirare indietro la bocchetta (non spingere).

Avviso: Quando il contentatore dell'acqua sporca è piano, il flusso d'aria aspirata viene interrotto dal galleggiante.

Svuotare il contentitore dell'acqua sporca

Quando il contentitore dell'acqua sporca è piano, disattivare l'interruttore Aspirare e Spruzzare.
Rimuovere il coperchio.
Rimuovere il contentitore dell'acqua sporca dall'apparecchio e svuotarlo oppure scaricarlo per mezzo del tubo flessibile di scarico.

Metodi di pulizia

Sporco normale

Spruzzare ed aspirare la soluzione detergente in un solo passaggio.

Avviso: Una seconda aspirazione alla spruzzare riduce il tempo di asciugatura.

Sporco intenso o macchie

Applicare la soluzione detergente con la turbina di aspirazione disattivata e far agire per 10 - 15 minuti.
Pulire la superficie come nel caso di sporco normale.
Per migliorare ulteriamente il risultato della pulizia, sciacquare all'occurrezza la superficie nuovamente con acqua pulita e calda.

Pulizia di imbottiture

Applicare la bocchetta manuale,invece della bocchetta per pavimenti.
Per tessuti sensibili, dosare il detergente in quantità minime e spruzzare la superficie ad una distanza di circa 200 mm. Poi aspirare semplicamente.

Suggerimenti per la pulizia

Trattare preventivamente le parti molto sporche e far agire la soluzione detergente per 5 - 10 minuti.
- Operare sempre dalla luce all'ombra (dalla finestra alla porta).
- Operare sempre dalla superficie pulita versus la superficie sporca.
- Quanto più sensibile è il rivestimento (tappeti orientali, berber, tessuti imbotti) tanto meno concentrazione detergente delve essere impiegata.
- Le moquette con un fondo di juta in caso di interventi troppo umidi possono contrarsi e scolorirsi.
Spazzolare i tappeti a belo lungo dopola pulizia quando sono ancora bagnati in direzione del belo (ad es. con una spazzola per peli o uno strofinaccio).
- Una impregnatura con Care Tex RM 762 après la pulizia ad umido previene che il rivestimento tessile si possa spor-care subito.
- Percorre la superficie trattata o posizionarvi dei mobili solo après l'asciugatura per prevenire che si possano formare impronto o macchie di ruggine.
- Durante la pulizia di tappeti precedenteamente trattati a shampoo si create della schiuma nel contentatore dell'acqua sporca. In quello caso versare la schiuma ex RM 761 nel contentatore dell'acqua sporca.

Detergente

Pulizia di tappeti ed im-bottiture	RM 760 in pol-vere
	RM 760 in tabs
	RM 764 liquido
Deschiumatura	RM 761
Impregnatura tappeti	RM 762
Eliminazione di acari	RM 765 Mitex

Per ulteriori informazioni richiedere la scheda informativa del prodotto e la schedatati di sicurezza DIN del relativo detergente.

Messa fuori servizio

Svuotare il serbatoio dell'acqua pulita

Specnere l'interrottore del riscaldamento.
Disattivare l'interruttore Spruzzare e l'interruttore Aspirare.
Azionare brevamente la leva sul gomit o per scaricare la pressione.
→ Scollegare il gomito dal tubo flessibile di spruzzo / aspirazione.

Figura E

Agganciare il tubo flessibile di aspirazione al serbatoio dell'acqua pulita.
Premere l'interruttore Aspirare per attivare la turbina di aspirazione.
Svuotare completamente il serbatoio dell'acqua pulita e disattivare l'apparecchio.
Rimuovere il contentitore dell'acqua sporca dall'apparecchio e svuotarlo.

Pulizia dell'apparecchio

Collegare il comito (con tubo di aspirazione e bocchetta) al tubo flessibile di aspirazione
Collegare e far agganciare il giunto del tubo flessibile dell'acqua pulita con il gomito.
Inserire circa 5 litri di acqua di rubinetto nel rispettivo serbatoio. Non aggiungere detergente.
Premere l'interruttore Spruzzare per attivare la pompa del detergente.
Azionare la leva sul gomito e sciacquare l'apparecchio per 1 - 2 minuti.
Spegnere l'apparecchio.
Togliere la spina di alimentazione alla presa.
Pulire esternamente l'apparecchio.

Trasporto

Attenzione

Pericolo di lesions e di danneggiamento! Rispettare il peso dell'apparecchio durante iltrasporto.

Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

Attenzione

Pericolo di lesions e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio più essere conservato solo in ambienti interni.

Cura e manutenzione

Pericolo

Pericolo di scosse elettriche.

Disattivare l'apparecchio ed estrarre la spi- na di alimentazione prima di effettuare interventi sull'apparecchio.

Accertarsi prima di anni impiego che il cavo di rete, la prolonga ed i tubi flessibili non siano danneggiati.
Per prevenire cattivi odori dovuti ad un periodo prolongato di inutilizzato, scarica-re tutte l'acqua dall'apparecchio.

Pulire ilhetto pelucchi

Rimuovere il coperchio.
Svitare il galleggiante.
Pulire il filtropelucchi

Pulire il serbatoio per acqua pulita

Pulireil Filtrodell'acqua pulita.
Pulire l'interruttore a galleggiante.

Pulire le bacchette

Svitare il dato a risvolto.
Pulire il boccaglio.

Guida alla risoluzione dei guasti

Pericolo

Pericolo di scosse elettriche.
Disattivare l'apparecchio ed estrarre la spina di alimentazione prima di effettua re interventi sull'apparecchio.
- Far verificare e riparare i componenti elettrici solo dal servizio clienti autorizzato.
- In caso di guasti non riportati in quello capitolo è necessario contattere in caso di dubbi il servizio clienti autorizzato.

L'apparecchio non aspira il detergente

Pulireilfittodell'acqua pulita.
Verificare il tubo flessibile di nebulizzazione.

Pressione di lavoro insufficiente

Rinnovare i boccagli.

La pompa dell'acqua non funziona

Riempire il serbatoio dell'acqua pulita.
Reinserire l'interruttre di nebulizzazione.

Figura F

Rimuovere il cappuccio.
Muovere la pompa per alcuni giri in senso orario con un cacciavite.

Riscaldamentoienza funzione

Riempire il serbatoio dell'acqua pulita.
Reinserire l'interrottore di riscaldamento.

Getto da un solo lato

Pulire il boccaglio.

Potenza di aspirazione insufficiente

Controllare la corretta posizione del coperchio.
Pulire la guarnizione sul coperchio e la superficie di appoggio sull'apparecchio.
Pulire il filtropelucchi
Controllare che il tubo flessibile non sia otturato, eventualmente pulirlo.
Verificare il galleggiante.

Il galleggiante interrompe il flusso d'aria aspirata

Svuotare il contentitore dell'acqua sporca.
Impedire la formazione di schiuma aggungendo RM 761 nel contentatore dell'acqua sporca.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitoamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantisco che l'apparecchio possa essere impiegato in modo sicuro eswana disfunzioni.
• La lista dei pezioni di ricambio più comuni è riportata alla fine del presente manuale d'uso.
• Maggiori informazioni sulle parti di ricerca sono reperibili al site www.kaercher.com alla voce "Service".

Dichiarazione di conformità CE

Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua concezione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina sulla myistro consenso, la presente dichiarazione perde agli validità.

Prodotto: Estrattore per nebulizzazione

Modelo: 1.101-xxx

Direttive CE pertinenti

Norme armonizzate applicate

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-68

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Norme nazionali applicate

5.957-598

I firmatari agiscono su incarico e con la procura dell'amministrazione.

H. Jenner

CEO

S. Reiser

Head of Approbation

Responsabile della documentazione:

S. Reiser

		Puzzi 400 E	Puzzi 400 E
		1.101-300.0	1.101-303.0
Tensione di rete	V	230	230-240
Frequenza	Hz	1~50	1~50
Protezione	--	IPX4	IPX4
Grado di protezione	--	I	I
Assorbimento di potenza	W	2400	2400
Potenza assorbita tramite presa	W	2650	2650
Potenza assorbita, max.	W	2830	2830
Potenza calorifera (max.)	W	2000	2000
Quantità d'aria (max.)	l/s	43	43
Sotto pressione (max.)	kPa (mbar)	27,5 (275)	27,5 (275)
Potenza pompa di nebulizzazione	W	230	230
Pressione di nebulizzazione (max.)	MPa	0,4	0,4
Quantità di nebulizzazione	l/min	3,0	3,0
Temperatura della soluzione detergente (max.)	°C	75	75
Capacità serbatoio	I	45	45
Potenza presa apparecchio (max)	W	200	200
Lunghezza x larghezza x Altezza	mm	820 x 530 x 690	820 x 530 x 690
Larghezza di lavoro della bocchetta per pavimenti	mm	350	350
Peso d'esercizio tipico	kg	43,0	43,0
Temperatura ambiente (max.)	°C	+40	+40
Valori rilevati secondo EN 60335-2-68
Pressione acustica LpA	dB(A)	71	71
Dubbio KpA	dB(A)	1	1
Valore di vibrazione mano-bracchio	m/s²	<2,5	<2,5
Dubbio K	m/s²	0,2	0,2

Cavo di ali-mentazione	H05VV-F 3x1,5 mm2
	Codice com-ponente	Lunghezza cavo
EU	6.648-384.0	15 m
GB	6.648-383.0	15 m

Responsaveleladocumentacao:

S. Reiser
