GEBRUIKSAANWIJZING PUZZI 400 E KARCHER

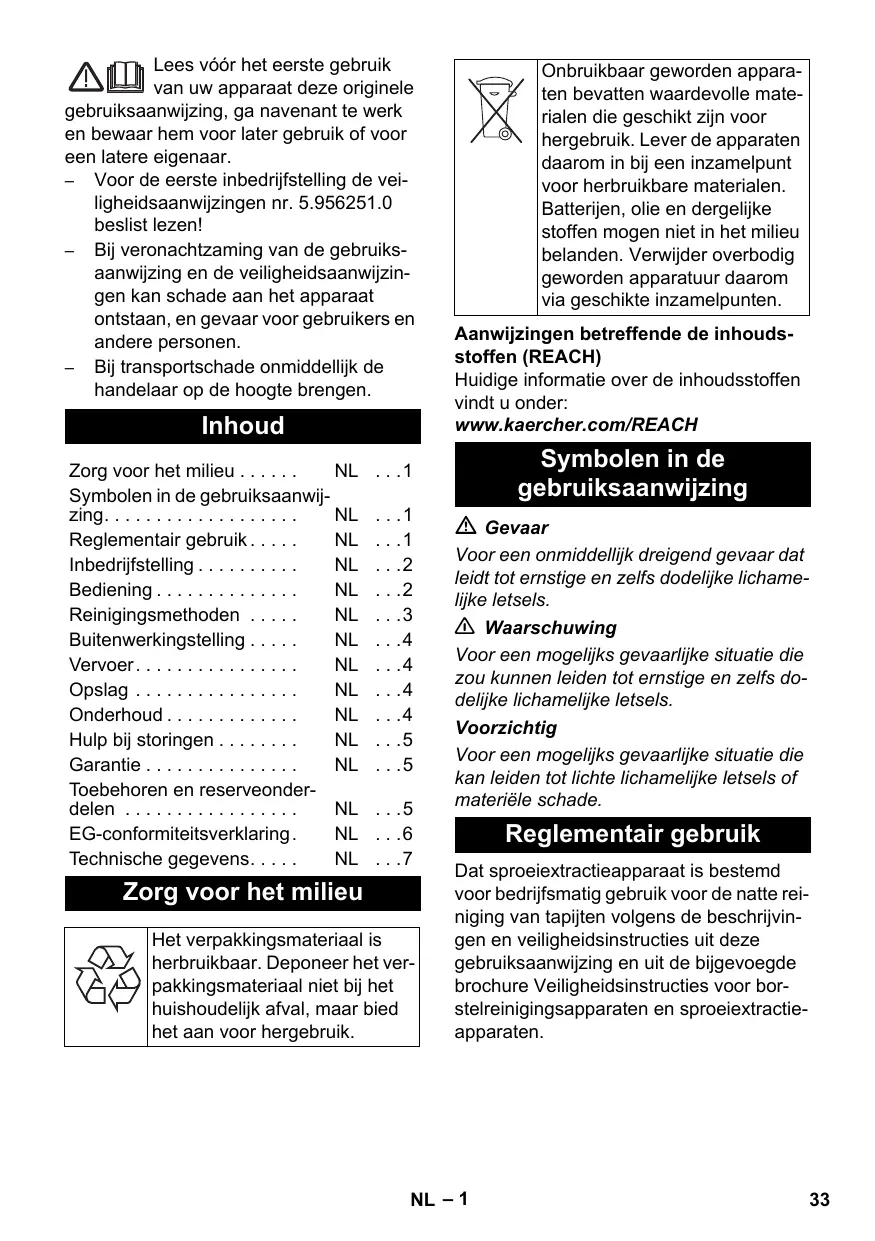

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Voor de eerste inbedrijfstelling de veiligheidsaanwijzingen nr. 5.956251.0 beslist lezen!
Bij veronachtzaming van de gebruiks-aanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere Personen.
Bij transportschade onmiddelijk de handelaar op de hoogte brengen.

Inhoud

Zorg voor het milieu. NL 1
Symbolen in de gebruiksaanwij- zing. NL 1
Reglementair gebruik. . . . . NL . . .1
Inbedrijfstelling NL 2
Bediening. NL 2
Reinigungsmethoden NL 3
Buitenwerkingstelling . . . . NL 4
Vervoer. NL 4
Opslag NL 4
Onderhoud. NL 4
Hulp bij storingen NL 5
Garantie NL 5
Toebehoren en reserveonderdelen NL 5
EG-conformiteitsverklaring. NL 6
Technische gegevens. . . . NL 7

Zorg voor het milieu

Het verpakkingsmaterialiaal is herbruikbaar. Deponeer het verpakkingsmaterialiaal Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden appar
anten bevatten waardevolle materi
ralen die geschikt zijn voor
hergebruik. Lever de apparaten
daarom in bij eeninzamelpunt
voir herbruikbare materialen.
Batterijen, olie en dergelijk
stoffen mogen nicht in het milieu
belanden. Verwijder overbodig
geworden apparatuuraarom
via geschikteinzamelpunten.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamerlijke letsels.

Waurschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijk chlamelijke letsels.

Voorzichtig

Voor een mogelijk gevaarlijke situatie die kan leiden tot lichte lichamelijk letsels of materièle schade.

Dat sproeiextractieapparaat is bestemd voor bedrijfsmatig gebruik voor de natte reinging van tapijten volgens de beschrijvingen en veiligheidsinstructies uit deze gebruiksaanwijzing en uit de bijgevoegde brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproeiextractieapparaten.

Overzicht

Apparaat-elementen

Afbeelding A

1 Vuilwaterreservoir, uitneembaar
2 Aftapslang
3 Typeplaatje
4 Houser voor vloersproeier
5 Duwbeugel
6 Schoonwateraansluiting
7 Netkabel
8 Handsproeier voor kussenreiniging (niet meegeleverd)
9 Bedieningsveld
10 Contactdoos
11 Schoonwaterreservoir
12 Zuigslangaansluiting
13 Vloersproeier voor tapijtreiniging (niet meegeleverd)
14 Zuigbuis (niet meegeverd)
15 Bocht (niet meegeleverd)
16 Hendel aan elleboog
17 Schoonwaterslang
18 Zuigslang
19 Spuit-/zuigslang
20 Verbindingsmoer
21 Sproeiermond
22 Vlotterschakelaar
23 Verswaterzeef
24 Schroef vlotter
25 Vlotter
26 Afdichting
27 Deksel
28 Pluizenzeef

Bedieningsveld

Afbeelding B

1 Schakelaar Opwarmen
2 Schakelaar spuiten
3 Schakelaar zuigen
4 Temperatuursinstelling

Inbedrijfstelling

Schoon water en reinigingsmiddel in een proper reservoir(APen (concentratie volgens de gegevens van het reinigingsmiddel).

Reinigungsmittel in poedervorm in water strooien en roeren.

Waurschuwing

Gevaar voor de gezondheid, beschadigingsgevaar. Alle instructies bij de gebruikte reinigingsmiddelen moeten in achtgenomen worden.

Instructie: Warm water (maximum 75) verhoegt de reinigende werkung. Temperatuurvastheid van het te reinigen oppervlak controeren.

Instructie: Spring ter bescherming van het milieu zuinig om met reinigingsmiddelen. Afbeelding C

Apparaat met max. 40 liter reinigingsoplossing vullen.

Bediening

Instructie: Voor de aansluiting van extra elektrische apparaten is een extra contactdoos voorhanden.

Apparaat inschakelen

Steek de netstekker in de contactdoos.
Schakelaar zuigen indrukken om de zuigturbine in te schakelen.
Schakelaar spuiten indrukken om de reinigingsmiddelpomp in te schakelen.

Reinigungstemperatuur instellen

→ Schakelaar Verwarming indrukken.
De temperatuurregelaar op de gewens- te temperatuur instellen.

Reinigen

Voorzichtig

Beschadigingsgevaar. Het te reinigen voorworp voor het gebruik van het apparatus op een onopvallendeplaats controeren op kleurvastheid en waterbestendigheid.

Afbeelding D

Om de reinigingsoplossing op het voorworp te spreieren de hendel aan de elleboog bedieren.
Het te reinigen oppervlak in overlap-pende banen reinigen. Daar bij de spuit-kop acheteruit trekken (niet schuiven).

Instructie: Bij een vol vuilwaterreservoir worden de zuigluchtstroom door de vlotter onderbroken.

Vuilwaterreservoir leegmaken

Indien het vuilwaterreservoir vol is, de schakelaar zuigen en de schakelaar spuiten uitschaken.
Deksel verwijderen.
Vuilwaterreservoir uit het apparaat nemen en leegmaken of via de aftapslang ledigen.

Reinigingsmethoden

Normale verontreiniging

Reinigingsoplossing in een keer opspuiten en afzuien.

Instructie: Nogmaals nazuigen zonder spuiten verkort de droegtijd.

Sterke verontreiniging of vlekken

Reinigingsoplossing bij een uitgeschakelde zuigturbine aanbrengen en 10 tot 15 minutes latent inwerken.
Oppervlak reinigen zoals bij normale verontreiniging.
Om het reinigingsresultaat nog te verbeteren, het oppervlak indien nodig nogmaals met zuiver, warm water na-reinigen.

Kussenreiniging

Handsproeier op de plaats van de vloersproeier aanbrengen.
Bij gevoelige stoffen het reinigingsmiddelager doseren en het oppervlak besproeien vanop een afstand van ca. 200~mm .Vervolgens enkel afzuiigen.

Reinigungstips

• Sterk verontreinigde plaatsen vooraf inspuiten en de reinigingsoplossing 5 tot 10 minutes latent inwerken.
• Altijd vanlichtaar schaduw (van vesteraar deur)werken.
• Altijd van het gereinigde maar het niet-gereinigde oppervlak werken.
  Hoe gevoeliger het materiaal (Oosters tapijt, Berbers tapijt, stofbekleding), hoe lager de reinigingsmiddelconcentratie.
  Tapijten met juterugKnown bij natte reining krimpen en kleur verliezen.
  Hoogpolige tapijten na de reiniging in natte toestand in poolrichting opborstellen (bv. met poolborstel of schrobber).
• Een impregnatie met Care Tex RM 762 na de natte reiniging verhindert een snelle verruiling van het textiel.
• Het gereinigde oppervlak terpreventie van drukplaatsen of roestvlekken pas betreden of de meubelen pas terugplaatsen na de droging.
• Bij de reiniging van vooraf met shampoo behandelde tapijten ontstaatschuim in het vuilwaterreservoir. In dat geval schuim Tex RM 761 in het vuilwaterreservoir gieten.

Reinigingsmadel

Reiniging van tapijten en stofbekleding	RM 760 Pulver
	RM 760 Tabs
	RM 764 flüssig
Ontschuiming	RM 761
Tapijtimpregnatie	RM 762
Verwijdering van vrijden	RM 765 Mitex

Voor meer informatie gelieve het productinformatieblad en het DIN-veiligheidsgegevensblad van het overeenkomstigeerinigingsmiddel aan te vragen.

Buitenwerkingstelling

Schoonwaterreservoir leegmake

→ Schakelaar verwarming uitschakelen.
Schakelaar spuiten en schakelaar zui-gen uitschakelen.
Hendel aan de elleboog kort bedieren om de druk te doen afnemen.
Elleboog van de spuit-/zuigslang scheiden.

Afbeelding E

Zuigslang in het schoonwaterreservoir hangen.
Schakelaar zuigen indrukken om de zuigturbine in te schakelen.
Schoonwaterreservoir leegzuigen en apparaat uitschakelen.
Vuilwaterreservoir uith het apparaat nemen en leegmaken.

Apparaat reinigen

Elleboog (met zuigbuis en zuigkop) verbinden met de zuigslang
Koppeling van de schoonwaterslang verbinden met de elleboog en lien vastklikken.
Ongeveer 5 liter leidingswater in het schoonwaterreservoir vullen.

Geen reinigingsmiddel toevoegen.

Schakelaar spuiten indrukken om de reinigingsmiddelpomp in te schakelen.
Hendel aan de elleboog bedieren en apparaat 1 tot 2 Minutes uitspoelen.
Apparaat uitschakelen.
Trek de stekker uithet stopcontact.
Apparaat aan de buitenkant reinigen.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparaat.

Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

Gevaar

Verwondingsgevaar door elektrische schok.

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Stroomkabel, verlengingskabel en slangen voor elke inbedrijfstelling controle- ren op beschadiging.
Terpreventie van onaangename geu- ren al het water voor een langdurige stilstand uit het apparaat verwijderen.

Pluizenzeef reinigen

Deksel verwijderen.
Vlotter losschroeven.
Pluizenzeef reinigen.

Verswatertank reinigen

Verswaterzeef reinigen.
Vlotterschakelaar reinigen.

Sproeikoppen reinigen

Wartelmoer losschroeven.
Sproeiermond reinigen.

Hulp bij storingen

Gevaar

Verwondingsgevaar door elektrische schok. Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.
- Elektrische componenten alleen latent controlleren en herstellen door een geAutoriseerde klantendienst.
- Bij storingen die in dit hoofdstuk nicht vermeld worden, in geval van twijfel en indien uitdrukkelijk vermeld,要去 een geautorisde klantendienst geraadpleegd worden.

Apparaat zuigt geen reinigingsmiddel aan

Verswaterzeef reinigen.
Sproeislang controlleren

Onvoldoende werkdruk

Sproeiermondstukken vernieuwen.

Verswatertank vullen.
→ Schakelaar spreoien opniew inschakelen

Afbeelding F

Afdekking wegemen
Pomp met een schroevendraaier enkele omdraaiingen met de klok mee bewe gen.

Spuitstraal eenzijdig

Sproeiermond reinigen.

Onvoldoende zuigcapaciteit

Controlleren of het deksel goed zit.
Dichting aan het deksel en raakvlak met het apparaat reinigen.
Pluizenzeef reinigen.
Zuigslang op verstopping controlleren, indien nodig reinigen.
Vlotter controleren

Vlotter onderbreekt zuigstroom

Vuilwaterreservoir leegmaken.
Schuimvorming vermijden door toeveoging van RM 761 in de vuilwatertank

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

Er mogen uitsluitend toebehoren en reserveonderdelen gezruikt worden die door de fabrikant zich vrijgegeben. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werkung van het apparaat.
- Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
- Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliestaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Sproeiextractieapparaat

Type: 1.101-xxx

Van toepassing zichnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-68

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Toegepaste landelijkne normen

5.957-598

De ondergetekenden handelen in opdracht en met volmacht van de bedrijsleiding.

Gevolmachigde voor de documentatie:

S. Reiser

		Puzzi 400 E	Puzzi 400 E
		1.101-300.0	1.101-303.0
Netspanning	V	230	230-240
Frequentie	Hz	1~50	1~50
Beveiligingsklasse	--	IPX4	IPX4
Beschermingsklasse	--	I	I
Netbelasting	W	2400	2400
Opgenomen vermogen met stopcontact	W	2650	2650
Opgenomen vermogen, max.	W	2830	2830
Verwarmingscapaciteit (max.)	W	2000	2000
Luchthoeveelheid (max.)	I/s	43	43
Onderdruk (max.)	kPa (mbar)	27,5 (275)	27,5 (275)
Vermogen spuitpomp	W	230	230
Sputdruk (max.)	MPa	0,4	0,4
Spuithoeveelheid	l/min	3,0	3,0
Temperatuur van de reinigings-oplossing (max.)	°C	75	75
Inhoud reservoir	I	45	45
Vermogen contactdoos van het apparaat (max)	W	200	200
Lengte x bredte x hoogte	mm	820 x 530 x 690	820 x 530 x 690
Werkbrede van de vloersproeier	mm	350	350
Typisch bedrijfsgewicht	kg	43,0	43,0
Omgevingstemperatuur (max.)	°C	+40	+40
Bepaalde waarden conform EN 60335-2-68
Geluidsdrukniveauu LpA	dB(A)	71	71
Onzekerheid KpA	dB(A)	1	1
Hand-arm vibratiewaarde	m/s²	<2,5	<2,5
Onzekerheid K	m/s²	0,2	0,2

Stroomkabel	H05VV-F 3x1,5 mm2
	OnderdeelNr.	Lengte snoer
EU	6.648-384.0	15 m
GB	6.648-383.0	15 m
