Tuotetyyppi	Lattianpesukone
Merkki	Kärcher
Malli	BD 5070 R Classic Bp Pack
Työleveys	510 mm
Puhtaan veden säiliön tilavuus	70 L
Likaisen veden säiliön tilavuus	75 L
Nimellisjännite	24 V
Akun kapasiteetti (5h)	76 / 105 Ah
Vetomoottorin teho	300 W
Imumoottorin teho	600 W
Harjamoottorin teho	500 W
Suurin ajonopeus	6 km/h
Suurin kaltevuus	8 %
Teoreettinen pinta-alateho	2300 m²/h
Suurin sallittu kokonaispaino	340 kg
Kuljetuspaino (tyhjät säiliöt)	194 kg
Mitat (P x L x K)	1310 x 590 x 1066 mm
Veden enimmäislämpötila	50 °C
Ympäristön lämpötila-alue	5–40 °C
Äänenpainetaso	66 dB(A)
Suojausluokka	IPX3
Harjan halkaisija	510 mm
Harjan pyörimisnopeus (kuormitettuna)	155 tr/min

Usein kysytyt kysymykset - BD 5070 R Classic Bp Pack Kärcher

Kuinka Kärcher BD 5070 R Classic Bp Pack -laite käynnistetään?

Istu istuimelle, käännä avainkytkin asentoon '1'. Näyttö näyttää tilan. Säädä kulkusuunta, paina sitten kaasupoljinta. Varmista, että seisontajarru vapautuu.

Kuinka ladata lattianpesukoneen akku?

Aseta avainkytkin asentoon '0', poista avain. Käännä likavesisäiliö taaksepäin, irrota akun pistoke ja kytke se sopivaan laturiin. Lataus kestää noin 10–12 tuntia.

Mitä turvatoimia on noudatettava ennen käyttöä?

Lue ohjeet, tarkista seisontajarru tasaisella alustalla, älä ylitä 8%:n kaltevuutta ja aja vain vakailla pinnoilla. Istuinkytkin katkaisee moottorin, jos poistut istuimelta.

Kuinka tyhjennän likavesisäiliön?

Ota tyhjennysletku, laske se sopivan keräimen yläpuolelle, avaa annostelulaite likaisen veden poistamiseksi. Huuhtele sitten säiliö puhtaalla vedellä.

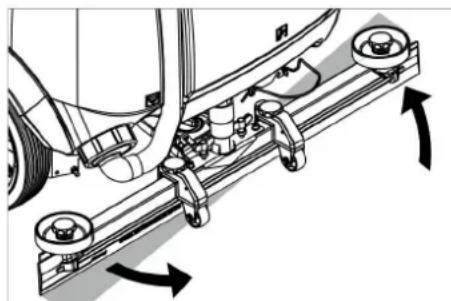

Kuinka säädän imupalkin optimaalista imua varten?

Löysää siipimuttereita kallistuksen säätämiseksi (enintään 5°). Käytä kiertokahvaa kallistuksen muuttamiseen ja säädä korkeutta kiertokahvoilla, kunnes saat parhaan tuloksen.

Mitä pesuainetta Kärcher BD 5070 R Classic Bp Pack -laitteen kanssa käytetään?

Käytä vain suositeltuja Kärcher-pesuaineita, ilman liuottimia, kloorivety- tai fluorivetyhappoja. Esimerkiksi RM 746 yleispuhdistukseen tai RM 755 es kiiltäville pinnoille.

Mitä tehdä, jos imuteho on riittämätön?

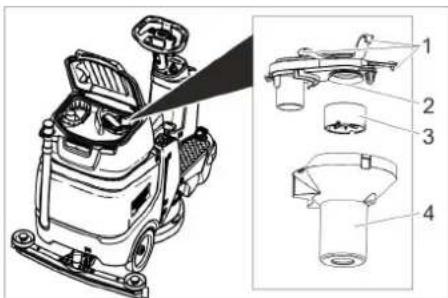

Tarkista likavesisäiliön taso, puhdista tiivisteet, nukkasuodatin ja imuhuulet. Varmista, että imuletku ei ole tukossa ja imurin asetus on oikea.

Kuinka laite huolletaan jokaisen käytön jälkeen?

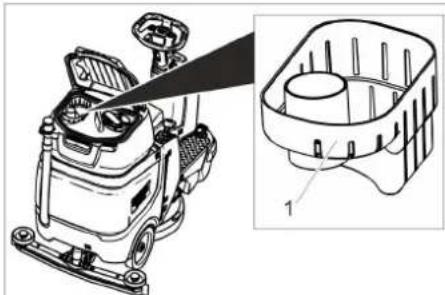

Tyhjennä likavesisäiliö, huuhtele se, puhdista karkean jätteen siivilä, ulkopinnat kostealla liinalla, imuhuulet ja tarkista harjojen kuluminen. Lataa akku, jos taso on alle 50%.

Mitä akkuja suositellaan tälle laitteelle?

Kaksi 105 Ah:n huoltovapaata akkua (viite 6.654-141.0, täysi sarja 4.039-287.0). Enimmäismitat ovat 408 x 348 x 284 mm.

Kuinka vaihtaa harjalevy?

Nosta puhdistuspää, paina harjanvaihtopoljinta, poista levy sivuttain. Aseta uusi levy pään alle, työnnä ylöspäin, kunnes se lukittuu.

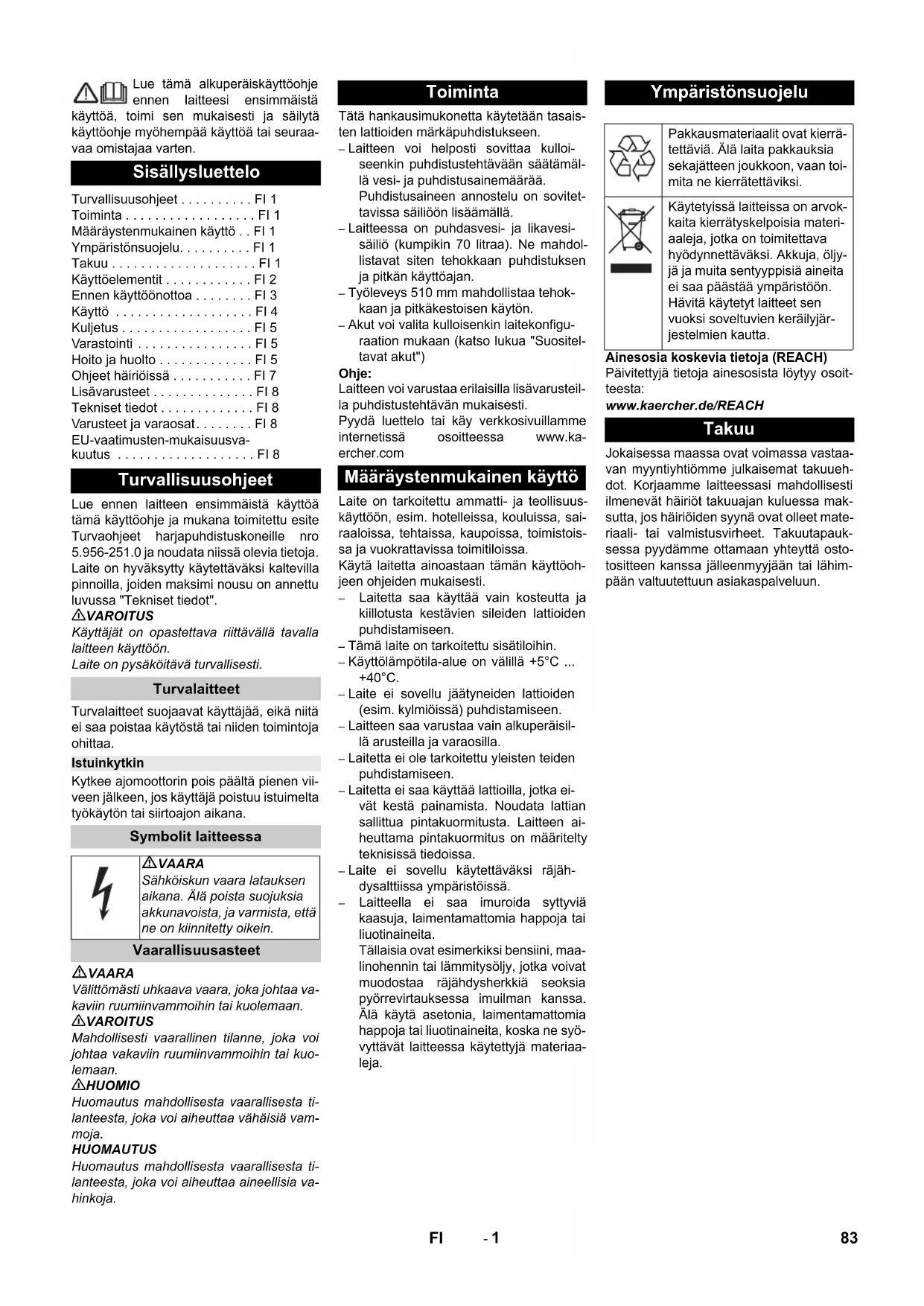

KÄYTTÖOHJE BD 5070 R Classic Bp Pack Kärcher

Lue tämä alkuperäiskäyttöohje ennen laitteesi ensimmäistä käyttöä, toimi sen mukaisesti ja säilytä käyttöohje myöhempää käyttöä tai seuraa- vaa omistajaa varten.

Sisällysluettelo

Turvallisuusohjeet ..... FI 1

Toiminta....FI 1

Määräystenmukainen käyttö .. FI 1

Ympäristönsuojelu.... FI 1

Takuu....FI 1

Käyttöelementit ..... FI 2

Ennen käyttöönottoa ..... FI 3

Käyttö ...... FI 4

Kuljetus....FI 5

Varastointi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 5

Hoito ja huolto ..... FI 5

Ohjeet häiriöissä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lisävarusteet ..... FI 8

Tekniset tiedot ..... FI 8

Varusteet ja varaosat.....FI 8

EU-vaatimusten-mukaisuusvakuutus ...... FI 8

Turvallisuusohjeet

Lue ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana toimitettu esite Turvaohjeet harjapuhdistuskoneille nro 5.956-251.0 ja noudata niissä olevia tietoja. Laite on hyväksytty käytettäväksi kaltevilla pinnoilla, joiden maksimi nousu on annettu luvussa "Tekniset tiedot".

⚠VAROITUS

Käyttäjät on opastettava riittävällä tavalla laitteen käyttöön.

Laite on pysäköitävä turvallisesti.

Turvalaitteet

Turvalaitteet suojaavat käyttäjää, eikä niitä ei saa poistaa käytöstä tai niiden toimintoja ohittaa.

Istuinkytkin

Kytkee ajomoottorin pois päältä pienen viiveen jälkeen, jos käyttäjä poistuu istuimelta työkäytön tai siirtoajon aikana.

Symbolit laitteessa

⚠ VAARA

Sähköiskun vaara latauksen aikana. Älä poista suojuksia akkunavoista, ja varmista, että ne on kiinnitetty oikein.

Vaarallisuusasteet

⚠ VAARA

Välittömästi uhkaava vaara, joka johtaa vakaviin ruumiinvammoihin tai kuolemaan.

⚠VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi johtaa vakaviin ruumiinvammoihin tai kuo- lemaan.

△HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMAUTUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Toiminta

Tätä hankausimukonetta käytetään tasais- ten lattioiden märkäpuhdistukseen.

– Laitteen voi helposti sovittaa kulloiseenkin puhdistustehtävään säätämällä vesi- ja puhdistusainemäärää. Puhdistusaineen annostelu on sovitettavissa säiliöön lisäämällä.

– Laitteessa on puhdasvesi- ja likavesisäiliö (kumpikin 70 litraa). Ne mahdollistavat siten tehokkaan puhdistuksen ja pitkän käyttöajan.
- Työleveys 510 mm mahdollistaa tehokkaan ja pitkäkestoisen käytön.
- Akut voi valita kulloisenkin laitekonfiguraation mukaan (katso lukua "Suositeltavat akut")

Ohje:

Laitteen voi varustaa erilaisilla lisävarusteilla puhdistustehtävän mukaisesti.

Pyydä luettelo tai käy verkkosivuillamme internetissä osoitteessa www.kaercher.com

Määräystenmukainen käyttö

Laite on tarkoitettu ammatti- ja teollisuuskäyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa.

Käytä laitetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti.

• Laitetta saa käyttää vain kosteutta ja kiillotusta kestävien sileiden lattioiden puhdistamiseen.
  – Tämä laite on tarkoitettu sisätiloihin.
• Käyttölämpötila-alue on välillä +5°C ... +40°C.
  – Laite ei sovellu jäätyneiden lattioiden (esim. kylmiöissä) puhdistamiseen.
  – Laitteen saa varustaa vain alkuperäisillä arusteilla ja varaosilla.
  – Laitetta ei ole tarkoitettu yleisten teiden puhdistamiseen.
  – Laitetta ei saa käyttää lattioilla, jotka eivät kestä painamista. Noudata lattian sallittua pintakuormitusta. Laitteen aiheuttama pintakuormitus on määritelty teknisissä tiedoissa.
  – Laite ei sovellu käytettäväksi räjäh-dysalttiissa ympäristöissä.
• Laitteella ei saa imuroida syttyviä kaasuja, laimentamattomia happoja tai liuotinaineita.

Tällaisia ovat esimerkiksi bensiini, maalinohennin tai lämmitysöljy, jotka voivat muodostaa räjähdysherkkiä seoksia pyörrevirtauksessa imuilman kanssa. Älä käytä asetonia, laimentamattomia happoja tai liuotinaineita, koska ne syövyttävät laitteessa käytettyjä materiaaleja.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä laita pakkauksia sekajätteen joukkoon, vaan toimita ne kierrätettäviksi.

Käytetyissä laitteissa on arvokkaita kierrätyskelpoisia materiaaleja, jotka on toimitettava hyödynnettäväksi. Akkuja, öljyjä ja muita sentyyppisiä aineita ei saa päästää ympäristöön. Hävitä käytetyt laitteet sen vuoksi soveltuvien keräilyjärjestelmien kautta.

Ainesosia koskevia tietoja (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

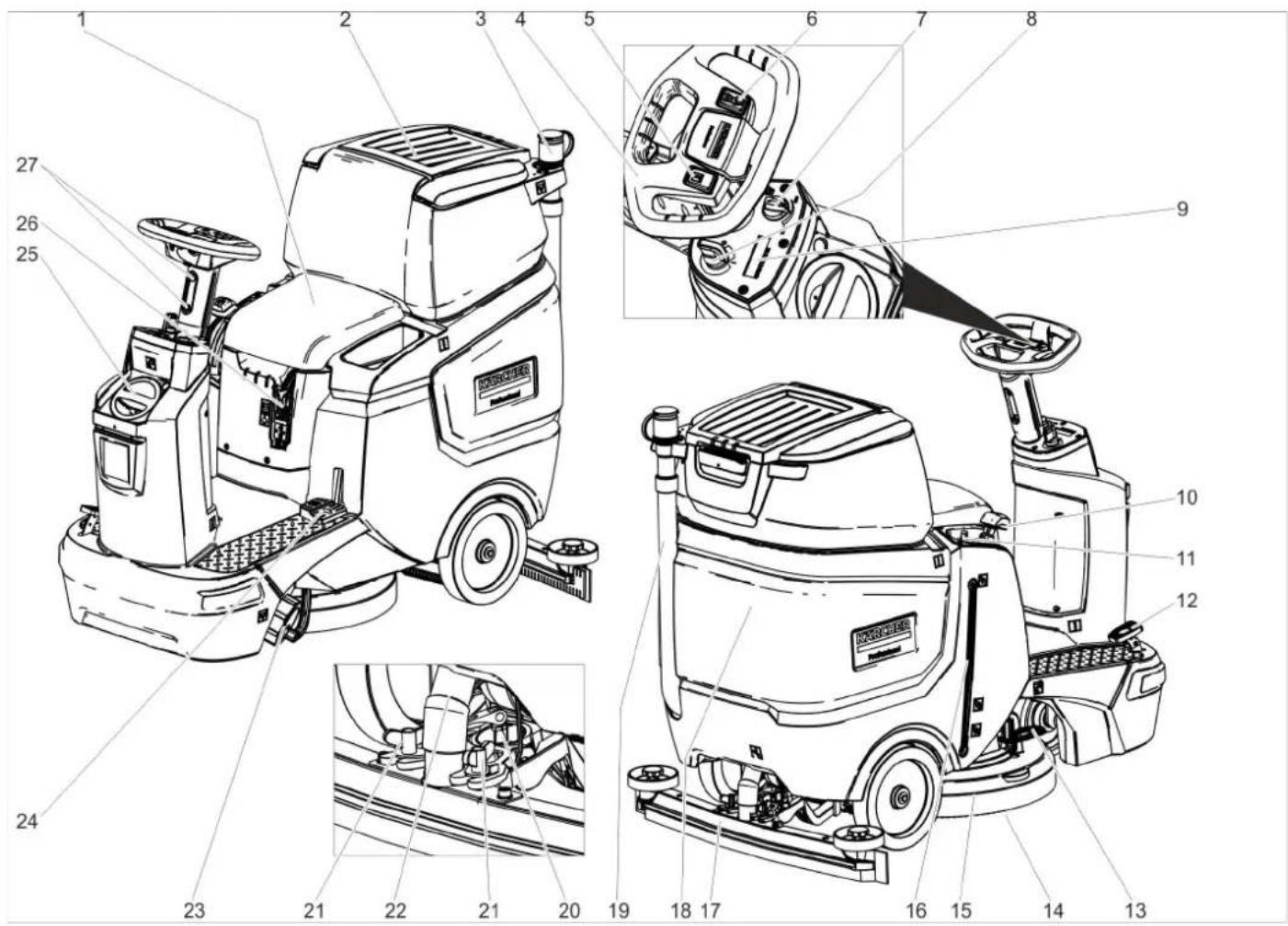

Käyttöelementit

1 Istuin
2 Likavesitankin kansi
3 Likaveden annostelulaite
4 Ohjauspyörä
5 Äänimerkin painike
6 Ajosuuntakytkin
7 Työskentelynopeuden kiertonuppi
8 Avainkytkin
9 Näyttö
10 Imupalkin vipu
11 Vesimäärän säätönuppi
12 Ajopoljin
13 Harjanvaihdon poljin
14 Laikkaharja
15 Puhdistuspää
16 Puhtaan veden täyttötilan näyttö
17 Imupalkki *
18 Likavesisäiliö
19 Likaveden tyhjennysletku
20 Kiertokahva imupalkin kallistamista var- ten
21 Siipimutterit imupalkin kiinnittämistä varten
22 Imuletku
23 Puhtaan veden suodattimella varustetun puhdasvesisäiliön korkki
24 Puhdistuspään nosto-/laskupoljin
25 Puhdasvesisäiliön kansi Puhtaan veden täyttöaukko
26 Akkupistoke
27 Ohjauspyörän korkeuden säätö
* ei sisälly toimituslaajuuteen

Värimerkintä

– Puhdistusprosessin käyttöelementit ovat keltaisia.
– Huollon ja kunnossapidon käyttöelementit ovat kirkkaan harmaita.

Symbolit laitteessa

Akkupistoke

Puhdasvesisäilion täyttömäärä 25 %

Puhdistusliuoksen an- nostelu

Puhdistuspään nostami- nen/laskeminen

Harjanvaihdon poljin

	Moppipidike **
	Puhdasvesisäiliön tyh-jennysaukko
	Likavesisäiliön tyhjennysaukko
	Kiinnityskohta

Valinnalnen

Ennen käyttöönottoa

Akut

	Ota huomioon akussa, käyttöoh-jeessa ja ajoneuvon käyttöoh-jeessa olevat ohjeet.
	Käytä silmäsuojusta.
	Pidä lapset etäällä haposta ja akuista
	Räjähdysvaara
	Avotuli, kipinät, avoin valo ja tu-pakointi kielletty
	Syöpymisvaara
	Ensiapu
	Varoitus
	Hävittäminen
	Akkua ei saa heittää jätesäiliöön

VAARA

Räjähdysvaara!

Älä aseta työkaluja tai vastaavia akun päälle. Oikosulku ja räjähdysvaara.

Loukkaantumisvaara. Älä koskaan päästä lyijyä kosketuksiin haavojen kanssa. Puh- dista kädet aina akkujen parissa työskentelyn jälkeen.

Suositellut akut

105 Ah - huoltovapaa
Tilausnro 6.654-141	.0 1)
Tilavuus [m3] * 2,64
Ilmavirta [m3/h] ** 1,06
* Akun lataustilan ja ympäristön välinen vähimmäisilmavirta** Akun lataustilan ja ympäristön välinen vähimmäisilmavirta

Laite tarvitsee 2 akkua
Täydellinen setti (24 V/105 Ah) sis. liitän-täkaapelin, tilaus-nro. 4.039-287.0

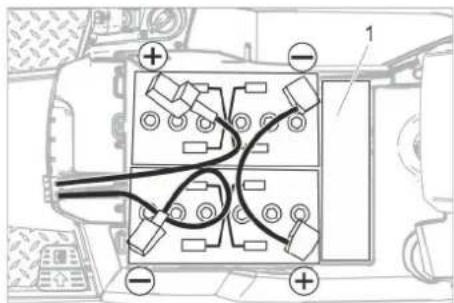

Akkujen paikoilleen asettaminen ja yhdistäminen

"Pack"-versiossa akut on jo asennettu.

→ Irrota akkupistoke.
→ Käännä likavesisäiliötä taaksepäin.

Vaurioitumisvaara. Ota huomioon oikea napaisuus.

→ Yhdistä navat mukana olevilla liitäntäkaapeleilla.
→ Liitä mukana toimitettu liitoskaapeli vielä vapaisiin akun napoihin (+) ja (-).
→ Tarkista akun napojen suojusten oikea asennus.
→ Liitä akkupistoke.

HUOMAUTUS

Tyhjäksi purkautuminen aiheuttaa vaurioitumisvaaran. Lataa akut ennen laitteen käyttöönottoa.

Akkujen lataaminen

Ohje:

Laite on varustettu akun tyhjäksipurkusuo-juksella, ts. kun saavutetaan kapasiteetin sallittu vähimmäismäärä, laitetta voi enää vain ajaa.

Harjakäyttö ja imu eivät ole toiminnassa.

→ Aja laite suoraan laturiin, vältä sen aikana ylämäkiä.

Ohje:

Kun käytetään muita akkuja (esim. muiden valmistajien), Kärcher-huoltopalvelun on säädettävä purkaussuoja kyseistä akkua varten.

⚠VAARA

Sähköiskun vaara. Huomioi sähköverkko ja sulakkeet – katso "Latauslaite".

Käytä laturia vain kuivissa tiloissa, joissa on riittävä tuuletus!

Ohje:

Latausaika on keskimäärin 10-12 tuntia.

Suositellut laturit (jotka sopivat kulloinkin käytössä oleviin akkuihin) ovat sähköisesti ohjattuja, ja ne lopettavat latauksen auto-maattisesti.

⚠ VAARA

Räjähdysvaara. Tilassa, johon laite pysäköidään akun lataamista verten, pitää olla akkutyypistä riippuva vähimmäistilavuus ja vähimmäisilmanvirtauksen omaava ilmanvaihto (katso "Suositeltavat akut").

Räjähdysvaara. Märkäakkujen lataus on sallittu vain, kun likavesisäiliö on käännettynä ylös.

→ Tyhjennä likavesisäiliö.
→ Kierrä avainkytkin asentoon "0" ja vedä avain irti.
→ Käännä likavesisäiliötä taaksepäin.

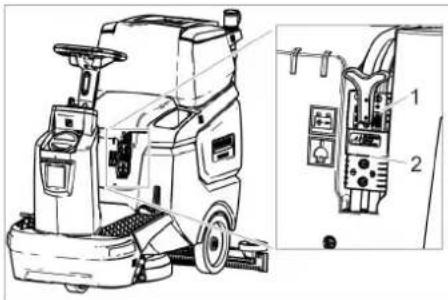

1 Akkupistoke, akun puoli
2 Akkupistoke, laitteen puoli

→ Vedä akun puolen akkupistoke irti.

HUOMAUTUS

Vaurioitumisvaara!

• Laturia ei saa yhdistää laitteen akkupistokkeella.
• Käytä vain käytetylle akkutyypille soveltuvaa latauslaitetta:

Akkutyyppi Laturi
6.654-141.0	6.654-367.0
6.654-093.0	6.654-367.0

Ohje: Lue latauslaitteen valmistajan käyttöohje ja noudata erityisesti turvallisuusohjeita!

→ Yhdistä akkupuolen akkupistoke la- tauslaitteeseen.
→ Pistä latauslaitteen verkkopistoke pistorasiaan.
→ Suorita lataus laturin käyttöohjeessa olevien ohjeiden mukaisesti.

Vähän huoltoa vaativat akut (märkäakut)

→ Lisää tislattua vettä tunti ennen latausvaiheen loppua, huomioi oikea happo-taso. Akussa on vastaavat merkinnät. Latausvaiheen lopussa täytyy kaikkien kennojen kaasuuntua.

⚠️ VAARA

Syöpymisvaara. Veden lisääminen akun ollessa täysin purkautunut voi johtaa happovuotoihin.

Käytä suojalaseja käsitellessäsi akkuhappoa ja noudata määräyksiä, jotta vältyt vammoilta ja vaatteiden rikkoutumiselta.

Huuhtele happoroiskeet iholta tai vaatteilta heti runsaalla vedellä.

HUOMAUTUS

Käytä akkujen jälkitäyttämiseen vain tislat-tua vettä tai vettä, josta on poistettu suola (EN 50272-T3).

Älä käytä vieraita lisääaineita (niin sanottuja tehostusaineita), koska muuten takuu rau- keaa.

Akun maksimimitat

Pituus 408
Leveys 348
Korkeus	284

Akkujen irrotus

→ Kierrä avainkytkin asentoon "0".
→ Irrota akkupistoke.
→ Käännä likavesisäiliötä taaksepäin.
→ Irrota kaapeli akun miinusnavasta.
→ Irrota jäljellä olevat kaapelit akuista.
→ Poista akut.
→ Hävitä käytetyt akut voimassa olevien määräysten mukaisesti.

Harjojen asentaminen

Harjan asennus on kuvattu luvussa "Huoltotyöt".

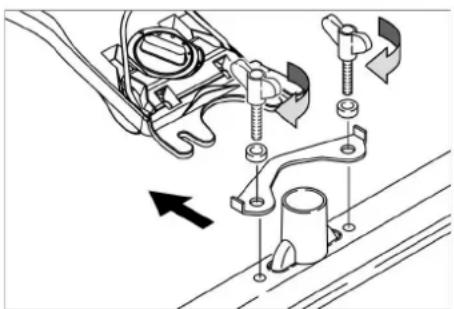

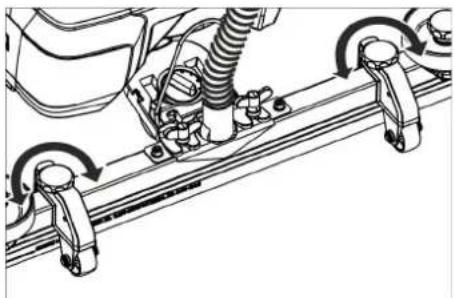

Imupalkin asennus

→ Aseta imupalkki siten imupalkkiripustukseen, että muotolevy on ripustuksen yläpuolella.

→ Kiristä siipimutterit.

→ Aseta imuletku paikoilleen.

Ohjauspyörän säätäminen

→ Avaa molemmat ohjauspyörän korkeudensäätöruuvit.
→ Säädä ohjauspyörä haluttuun korkeuteen.
→ Kiristä molemmat ruuvit.

Käyttö

HUOMAUTUS

Vaurioitumisvaara!

Älä irrota akkupistoketta käytön aikana.

Ohje:

Kaikkien toimintojen kytkemiseksi heti pois päältä käännä avainkytkin asentoon "0".

Laitteen kytkeminen päälle

→ Mene istumaan.
→ Aseta avainkytkin asentoon "1".
Näytössä näkyy peräjälkeen:
- aika seuraavaan asiakaspalveluun
– ohjelmistoversio, ohjain
- akun lataustila ja käyttötuntien määrä

Seisontajarrun tarkastus

⚠ VAARA

Onnettomuusvaara. Ennen jokaista käyttöä on tarkastettava seisontajarrun toiminta tasaisella alustalla.

→ Kytke laite päälle.
→ Aseta ajosuuntakytkin asentoon "eteenpäin".
→ Paina ajopoljinta kevyesti.
→ Jarrun lukituksen on avauduttava kuuluvasti. Laitteen on lähdettävä kevyesti liikkeelle tasaisella pinnalla. Kun poljin päästetään vapaaksi, jarru lukittuu kuuluvasti. Jos jarru ei toimi ylläkuvatun mukaisesti, laite on poistettava käytöstä ja on otettava yhteyttä asiakaspalveluun.

Ajaminen

⚠ VAARA

Onnettomuusvaara. Jos laitteen jarrulla ei enää ole jarrutusvaikutusta, toimi seuraavasti:

→ Jos laite ei pysähdy yli 2 %:n rampilla, avainkytkintä ei saa asettaa asentoon 0. Laitetta on käytettävä, kunnes sen kanssa päästään vaakasuoralle alustalle.
→ Vaakasuoran alustan saavuttamisen jälkeen laite on pysäytettävä ja on otettava yhteyttä asiakaspalveluun.
→ Lisäksi on huomioitava jarrujen huoltoohjeet.

⚠ VAARA

Kaatumisvaara suurissa nousuissa.

→ Aja ajosuunnassa vain kohtia, joiden kaltevuus on enintään 8 %. Aja nousuissa ja alamäissä vain pituus-suuntaan, älä käänny.

Kaatumisvaara nopeassa kaarreajossa.

Liukumisvaara märällä pohjalla.

→ Aja kaarteissa hitaasti.
Kaatumisvaara epävakaalla pohjalla!
→ Laitetta saa liikuttaa ainoastaan kiinteällä alustalla.

Kaatumisvaara liian suurissa sivunousuis- sa.

→ Aja ajosuunnassa poikittain vain kohtia, joiden kaltevuus on enintään 8 %.

Ajaminen

→ Mene istumaan.
→ Vedä imupalkin vipu ylös ja lukitse se.
→ Paina puhdistuspään poljin alas ja lukitse se.
→ Aseta avainkytkin asentoon "1".
→ Valitse ajosuunta ohjauspyörän ajosuuntakytkimellä.
→ Määrää ajonopeus painamalla ajopoljinta.
→ Laitteen pysäyttäminen: Vapauta ajopoljin.

Ohje:

Kun puhdistuspää on nostettu, työnopeuden kiertonuppi ei vaikuta enimmäisnopeuteen.

Ajosuunta on muutettavissa myös puhdistuksen aikana. Näin valittu kohta voidaan puhdistaa intensiivisesti ajamalla useita kertoja edestakaisin.

Käyttöaineiden lisääminen

Puhdistusaine

△VAROITUS

Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Toimenhaltija on vastuussa muiden puhdistusaineiden aiheutta-masta vaarasta käyttöturvallisuudelle sekä onnettomuusvaarasta.

Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoa.

Noudata puhdistusaineiden turvallisuusohjeita.

Ohje:

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

Käyttö Puhdistusai-	ne
Kaikkien vettä kestävien lattioiden ylläpitopuhdistus	RM 746RM 780
Kiiltävien pintojen (esim. graniitin) ylläpitopuhdistus	RM 755 es
Teollisuuslattioiden ylläpitopuhdistus ja peruspuhdistus	RM 69 ASF
Kivilaattojen ylläpitopuhdistus ja peruspuhdistus	RM 753
Saniteettitilojen laattojen ylläpitopuhdistus	RM 751
Saniteettitilojen puhdistus ja desinfointi	RM 732
Kaikkien alkaleja kestävien lattioiden (esim. PVC) kal-vonpoisto	RM 752
Linoleumilattioiden kalvon-poisto	RM 754

Puhdas vesi

→ Avaa puhdasvesisäiliön kansi.
→ Täytä säiliö puolilleen tuorevedellä (enintään 50 °C).
→ Täytä puhdistusainetta.
→ Täytä säiliö vedellä.
→ Sulje puhdasvesisäiliön kansi.

Imupalkin säätö

Vinoasento

Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää enintään 5° vinoasentoon.

→ Irrota siipimutterit.
→ Käännä imupalkki.
→ Kiristä siipimutterit.

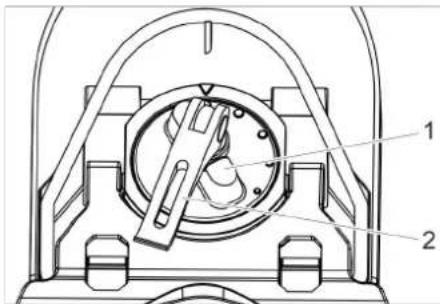

Kallistus

Jos imutulos on riittämätön voidaan muuttaa suoran imupalkin kallistusta.

→ Nosta kiristysvipua.
→ Kiertokahva imupalkin kallistuksen säätöä varten
→ Paina kiristysvipu alas.

Korkeus

Korkeudensäätö vaikuttaa imuhuulien tai- pumiseen niiden koskettaessa lattiaa.

→ Säädä kokeilutarkoituksessa korkeudensäädön kiertokahvoja, kunnes paras imurointitulos on saavutettu.

Vesimäärän säätö

→ Säädä vesimäärä säätönupista lattiapällysteen likaantumisasteen mukaan.

Ohje:

Suorita ensimmäiset puhdistuskokeilut vähällä vedellä. Lisää veden määrää vaihe vaiheelta, kunnes toivottu puhdistustulos on saavutettu.

Puhdistuskäyttö

→ Mene istumaan.
→ Aseta avainkytkin asentoon "1".
→ Valitse ajosuunta ohjauspyörän ajosuuntakytkimellä.
→ Käännä työskentelynopeuden kiertonuppi haluttuun arvoon.

Nopeus näytetään säädön aikana näytöllä.

Nopeus näytetään prosentteina enim- mäisnopeudesta.

→ Säädä vesimäärä säätöventtiilillä.
→ Vedä imupalkin vivun alempi kahva-puolisko ylös ja pidä se siinä.
→ Paina imupalkin vipu alas.

Imupalkki laskeutuu ja imurointi käynnistyy.

→ Paina puhdistuspään poljin alas/oikealle, vapauta lukitus ja anna sen nousta ylös.

→ Määrää ajonopeus painamalla ajopoljinta. Puhdistuspää laskeutuu, harjakäyttö käynnistyy ja puhdistusliuosta levitetään.
→ Aja puhdistettavalle alueelle.
→ Laitteen pysäyttäminen: Vapauta ajopoljin.

Puhdistuksen lopettaminen

→ Paina puhdistuspään poljinta alas, kunnes se lukittuu.
→ Aja vielä jonkin matkaa, jotta loppuvesi tulee imuroiduksi pois.
→ Vedä imupalkin vipua ylös, kunnes se lukittuu. Imuturbiini kytkeytyy pois päältä 10 sekunnin jälkikäyntiajan jälkeen.
→ Kierrä avainkytkin asentoon "0".

Likavesisäiliön tyhjentäminen

Ohje:

Jos likavesisäiliö on täynnä, uimuri sulkee imuaukon ja imuturbiini käy korkeammalla kierrosnopeudella.

△VAROITUS

Noudata jäteveden käsittelyä koskevia pai-kallisia määräyksiä.

→ Ota likaveden poistoletku pidikkeestä ja aseta letku sopivaan keräyslaitteeseen.

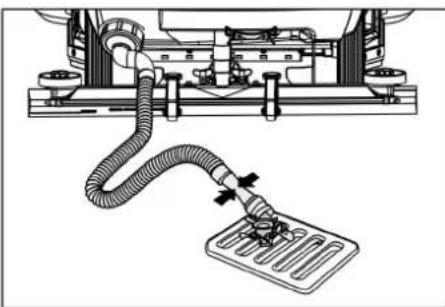

Ohje:

Poistoveden määrää voi säätää annostelu- laitetta yhteenpuristamalla.

→ Laske vesi ulos avaamalla laskuletkun annostuslaite.
→ Huuhtele seuraavaksi likavesisäiliö kirkkaalla vedellä.

Puhdasvesisäiliön tyhjennys

→ Kierrä tuorevesisäilion kansi irti.
→ Laske raikasvesi pois
→ Kierrä tuorevesisäiliön kansi kiinni.

Käytöstä poistaminen

→ Lataa tarvittaessa akku.

Kuljetus

⚠ VAARA

Loukkaantumisvaara! Laitetta saa käyttää lastaukseen ja purkamiseen vain kalte-vuustasoilla maksimiarvoon saakka (katso "Tekniset tiedot"). Aja hitaasti.

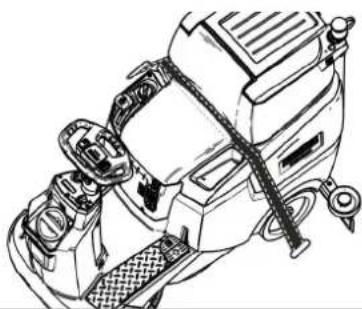

△HUOMIO

Loukkaantumis- ja vaurioitumisvaara! Ota kuljetuksessa huomioon laitteen paino.

→ Tyhjennä tuorevesisäiliö ja likavesisäiliö ennen lastaamista.
→ Poista levyharja harjapäästä.

→ Ajoneuvossa kuljetettaessa varmista laite vastaavien voimassa olevien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi.

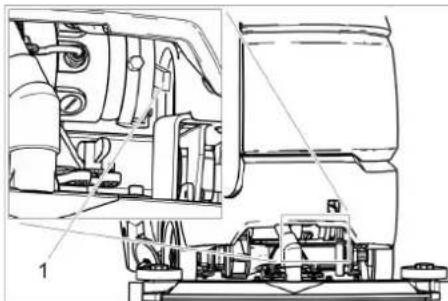

Laitteen työntäminen

1 Lukituksen avausvipu

→ Paina lukituksen avausvipu ylös ja työnnä laitetta.

⚠️ VAARA

Jarrutoiminnon puuttuminen aiheuttaa tapaturmavaaran.

Paina lukituksen avausvipu työntämisen jälkeen ehdottomasti takaisin alas.

Varastointi

△HUOMIO

Loukkaantumis- ja vaurioitumisvaara! Ota säilytyksessä huomioon laitteen paino.

→ Laitetta saa säilyttää vain sisätiloissa.
→ Huomioi koneen sallittu kokonaispaino, kun valitset säilytyspaikkaa, jotta et vaaranna koneen seisontavakavuutta.

Hoito ja huolto

⚠️ VAARA

Loukkaantumisvaara! Ennen kaikkia töitä laitteen avainkytkin on asetettava asentoon "0" ja avain vedettävä irti. Vedä akkupistoke irti.

→ Valuta likavesi ja jäljellä oleva puhdas vesi pois ja hävitä ne.

△HUOMIO

Imuturbiinin jälkikäynnin aiheuttama loukkaantumisvaara.

Imuturbiini käy jälkikäyntiä vielä virran poiskytkemisen jälkeen. Suorita huoltotyöt vasta, kun imuturbiini on täysin pysähtynyt.

Huoltosuunnitelma

Työn jälkeen

HUOMAUTUS

Vaurioitumisvaara. Älä suihkuta laitetta vedellä äläkä käytä voimakkaita puhdistusaineita.

→ Valuta likavesi pois.
→ Huuhtele likavesisäiliö puhtaalla vedellä.
→ Puhdista karkean lian seula.
→ Puhdista laite ulkopuolelta kostealla, mietoon pesuliuokseen kostutetulla lii-nalla.

→ Puhdista imusuulakkeen kumit, tarkasta niiden kuluneisuus ja vaihda tarvittaessa.

→ Tarkasta harjojen kuluneisuus, vaihda tarvittaessa uusiin.

→ Akun lataaminen: Jos lataustila on alle 50 %, lataa akku kokonaan ja keskeytyksettä. Jos lataustila on yli 50 %, lataa akkua vain, jos seuraavalla käyttökerralla tarvitaan täyttä käyttöaikaa.

Viikoittain

→ Lataa akku säännöllisessä käytössä vähintään kerran viikossa kokonaan ja keskeytyksettä.

Kuukausittain

→ Tyhjennä tuorevesisäiliö ja huuhtele kerrostumat pois.
→ Puhdista puhtaan veden suodatin.
→ Puhdista uimuri.
→ Puhdista nukkasiivilä.
→ Jos laite poistetaan käytöstä tilapäisesti: Huolehdi akkujen ylläpitolatauksista.
→ hapettumisen varalta, harjaa tarvittaessa hapettumat pois. Tarkasta liitoskaapelien kiinnitys.
→ Puhdista likavesisäiliön ja kannen väliiset tiivisteet ja tarkasta niiden tiiviys, vaihda tarvittaessa.
→ Tarkasta huollettavien akkujen kennojen hapon väkevyys.
→ Jos laitteen seisonta-aika on pitkä, säilytä laitetta vain täysin ladatuilla akuilla. Lataa akku kokonaan vähintään kerran kuukaudessa.

Vuosittain

→ Anna asiakaspalvelun suorittaa määrä- tyt tarkastukset.

Huoltotyöt

Huoltosopimus

Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia vastaavan Kärcher-jälleenmyyyjän kanssa.

Uimurin ja nukkasihdin puhdistaminen

→ Avaa likavesisäilion kansi.

→ Vapauta pidikeklemmari.
→ Vedä uimurikoteloa alaspäin.
→ Irrota uimuri ja uimurikotelo ja puhdista ne.
→ Puhdista nukkasiivilä.
→ Kokoa kaikki osat uudelleen vastakkaisessa järjestyksessä.

Karkean lian seulan puhdistaminen

→ Avaa likavesisäilion kansi.

→ Vedä karkean lian seula irti ylöspäin.
→ Huuhtele karkean lian seula juoksevas- sa vedessä.
→ Aseta karkean lian seula takaisin likavesisäiliöön.

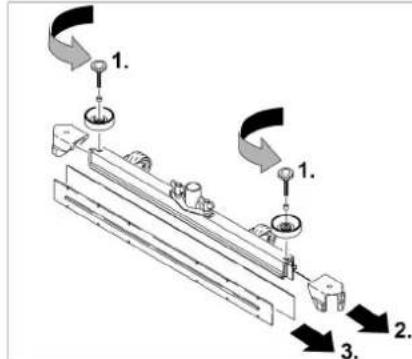

Imuhuulien vaihto

→ Irrota imupalkki.
→ Kierrä tähtikahvat irti.

→ Vedä muoviosat irti.
→ Vedä imusuulakkeen kumit irti.
→ Työnnä uudet imuhuulet sisään.
→ Työnnä muoviosat päälle.
→ Kierrä tähtikahvat kiinni ja kiristä.

Laikkaharjan vaihto

→ Nosta puhdistuspää.
→ Paina harjanvaihdon poljin alas vastuksen ohi.
→ Vedä laikkaharja sivusuunnassa puhdistuspään alta pois.
→ Pidä uutta levyharjaa puhdistuspään alla, paina ylös ja lukitse paikoilleen.

Pakkassuoja

Jos on pakkasvaara:

→ Tyhjennä puhdas- ja likavesisäiliö. Aseta laite pakkaselta suojattuun tilaan.

Ohjeet häiriöissä

⚠ VAARA

Loukkaantumisvaara! Ennen kaikkia töitä laitteen avainkytkin on asetettava asentoon "0" ja avain vedettävä irti. Vedä akkupistoke irti.

→ Valuta likavesi ja jäljellä oleva puhdas vesi pois ja hävitä ne.

△HUOMIO

Imuturbiinin jälkikäynnin aiheuttama loukkaantumisvaara.

Imuturbiini käy jälkikäyntiä vielä virran poiskytkemisen jälkeen. Suorita huoltotyöt vasta, kun imuturbiini on täysin pysähtynyt.

Häiriö Poistaminen
Laite ei käynnisty Istuinkytkin ei	ole toimineena, istu istuimelle.Laite toimii vain, jos istuimella istuu käyttöhenkilö.
	Liitä akkupistoke.
	Aseta avainkytkin asentoon "1".
	Ota jalka kaasupolkimelta, ennen kuin kytket avainkytkimen päälle. Jos virhe esiintyy siitä huolimatta, kutsu asiakaspalvelu paikalle.
	Tarkasta akut, tarvittaessa lataa
Laite ei liiku	Paina lukituksen avausvipu alas (katso "Kuljetus/laitteen työntäminen").
Riittämätön vesimäärä Lisää veden määrää vesimäärän säätonupista.
Riittämätön imurointiteho	Likavesisäiliö on täynnä, pysäytä laite ja tyhjennä likavesisäiliö.
	Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin
	Tarkasta nukkasihdin likaantuneisuus, puhdista tarvittaessa.
	Puhdista imupalkin imusuulakkeen kumit, käännä tai vaihda tarvittaessa.
	Tarkasta, onko imupalkki tukossa, poista tarvittaessa tukos
	Tarkasta, onko likaveden laskuletkun kansi kiinni.
	Tarkasta, onko imuletku tukossa, puhdista tarvittaessa.
	Tarkasta imuletkun tiiviys, vaihda tarvittaessa.
	Tarkasta likaveden tyhjennysletkun tiiviys.
	Tarkasta imupalkin säätö.
	Laita imupalkkiin lisäpainot (lisävaruste).
Riittämätön puhdistustulos Tarkasta harjojen kuluneisuus, vaihda tarvittaessa.
Imuturbiinin kierrosluku on ko-honnut	Tyhjennä likavesisäiliö.
	Puhdista uimuri.
	Tarkasta/puhdista nukkasihti.
	Tarkasta, onko imuletku tukossa, puhdista tarvittaessa.
	Tarkasta, onko imupalkki tukossa, poista tarvittaessa tukos
Harja ei pyöri	Tarkasta, estävätkö vieraat esineet harjoja, poista vieraat esineet tarvittaessa.
Ota yhteyttä asiakaspalveluun sellaisissa häiriöissä, joita ei voi poistaa tämän taulukon avulla.

Lisävarusteet

Nimike Osanro Kuvaus
Laikkaharja, punainen (keski, vakio)	4.905-026.0	Käytettäväksi kaikissa tavallisissa puhdistustehtävissä.
Laikkaharja, luonnon (pehmeä) 4.905-027.0 Luonnonkuiduista siistimiseen ja kiillottamiseen.
Laikkaharja, musta (kova)	4.905-029.0	Pahoihin likaantumiin ja peruspuhdistukseen. Vain ei aroille päällysteille.
Liinan käyttökiekko 4.762-534.0 Laikoilla tapahtuvaan puhdistukseen. Pikavaihtokytkimellä ja keskuslukituksella.
Laikka, punainen (keskipehmeä) 6.369-079.0 Kaikkien lattoiden puhdistukseen
Laikka, vihreä (keskikova)	6.369-078.0	Pahoin likaantuneiden lattioiden puhdistamiseen ja peruspuhdistukseen.
Laikka, musta (kova) 6.369-077.0 Pinttyneen lian puhdistukseen ja peruspuhdistukseen.
Laikka, beige (kevyt rakeisuus)	6.369-468.0	Kovien ja elastisten päällysteiden kiillottamiseen ja parantami-seen.
Laikka, beige (luonnonharjasosia)	6.371-146.0
Imupalkki, 850 mm, suora 4.777-401.0
Imupalkki, 850 mm, taivutettu	4.777-411.0
Homebase Box -setti	4.035-406.0
Majakka	4.039-267.0
Fleetmanagement-moduuli	4.039-268.0
Pussipidike	4.039-269.0
Lakaisuyksikkö	4.039-270.0
Mopin pidike	4.039-271.0
Spray-moppi	5.999-045.0
Karkean lian pihdit	6.999-113.0

Tekniset tiedot

Teho
Nimellisjännite	V	24
Akkukapasiteetti	Ah (5h)	76 / 105
Keskimääräinen tehonotto	W	1400
Ajomoottorin nimellisteho	W	300
Imumoottorin teho	W	600
Harjamoottorin teho W	500
Kotelointiluokka		IPX 3
Imurointi
Imuteho, ilmamäärä l/s	17
Imuteho, alipaine, maks.	kPa	120
Puhdistusharjat
Työleveys	mm	510
Harjan läpimitta	mm	510
Harjojen kierrosluku,kuormitettuna	1/min 1	55
Harjojen kierrosluku,kuormittamattomana	1/min 1	80
Mitat ja painot
Ajonopeus, maks.	km/h	6
Maaston nousu maks.	%	8
Teoreettinen pintateho	m^2/h	2300
Puhdasvesisäiliön tilavuus	l	70
Likavesisäiliön tilavuus	l	75
Veden lämpötila enint.	°C	50
Ympäristön lämpötila	°C	5...40
Pituus	mm	1310
Leveys (ilman imupalkkia)	mm	590
Korkeus	mm	1066
Sallittu kokonaispaino	kg	340

Kuljetuspaino (tyhjät säiliöt, ei kuljetta- jaa)	kg	194
Pintakuormitus (kuljettajalla ja täydellä puhdasvesisäiliöllä)
Etupyörä	N/cm2	102
Takapyörä	N/cm2	124
Määritetyt arvot EN 60335-2-72 mukaan
Tärinäkokonaisarvo kädet	m/s2	<2,5
Epävarmuus K	m/s2	0,2
Tärinäkokonaisarvo is- tuinpinta	m/s2	<0,5
Epävarmuus K	m/s2	0,1
Äänenpainetaso LpA	dB(A)	66
Epävarmuus KpA	dB(A)	2
Äänen tehotaso LWA+ epävarmuus KWAA	dB(A)	80,3

Varusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja varusteista ja varaosista löytyy osoitteesta www.kaercher.com.

EU-vaatimusten- mukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja raken-teeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Lattianpuhdistuslaite päältä- ajettava malli Tyyppi: 1.161-xxx

Voimassa olevat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

2014/53/EU (TCU)

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Sovelletut maakohtaiset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Strasse 28-40

Tarvikud ja varuosad
