WA400MP - Puutarhatarvike MAKITA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puutarhatarvike - Rikkaruohonpoistaja
Merkki	Makita
Malli	WA400MP
Leikkuuleveys	220 mm
Mitat (P × L × K)	980 mm × 226 mm × 196 mm
Nettopaino	2,8 kg
Yhteensopivat moottoriyksiköt	DUX60, DUX18, UX01G (langaton)
Virtalähde	Akku (moottoriyksikön kautta)
Terän tyyppi	Rikkaruohonpoistoterä
Säädettävä leikkuukulma	Kyllä, 3 asentoa
Käyttö	Maanpinnan rikkaruohonpoisto, rikkaruohot < 15 cm
Vaadittavat suojavarusteet	Kypärä, suojalasit, kuulosuojaimet, käsineet, liukuestekengät
Turvaetäisyys	Vähintään 5 m sivullisista ja eläimistä
Puhdistus	Kuiva tai hieman kostea liina (saippuavesi)
Voitelu	Makita-rasva N°2 (akseli) ja SG N°0 (vaihteet) 25 käyttötunnin välein
Säilytys	Teräsuojan kanssa, lasten ulottumattomissa, suojassa kosteudelta
Takuu	Katso Makitan ehdot

Usein kysytyt kysymykset - WA400MP MAKITA

Kuinka koota WA400MP-lisävaruste moottoriyksikköön?

Kiinnitä säätölevyt, asenna rikkaruohonpoistoterä kohdistamalla nuoli putkeen päin, kiinnitä sitten putki kohdistamalla tappi nuolimerkkiin. Kiristä vipu ja varmista, että vivun pinta on yhdensuuntainen putken kanssa.

Kuinka säätää rikkaruohonpoistoterän kulma?

Löysää pulttia, kohdista terän ulkoneva osa yhteen säätölevyjen kolmesta ulkonevasta osasta, kiristä sitten pultti momenttiin 5-10 N·m.

Mitkä moottoriyksiköt ovat yhteensopivia tämän lisävarusteen kanssa?

Hyväksytyt moottoriyksiköt ovat: DUX60, DUX18 ja UX01G (langattomat monitoimimoottorit). Älä koskaan käytä lisävarustetta hyväksymättömän yksikön kanssa.

Kuinka käyttää rikkaruohonpoistotyökalua oikein?

Pidä työkalua molemmin käsin (eturanka ja takavarsi), aseta terä maanpinnan yläpuolelle, käynnistä, kallista terä lähes kohtisuoraan kulmaan ja vedä hitaasti itseäsi kohti. Vältä metalli-aitoja ja epävakaita pintoja.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista työkalu kuivalla tai hieman kostealla liinalla. Voitele akseli (Makita-rasva N°2) ja vaihteet (Makita-rasva SG N°0) 25 käyttötunnin välein. Vaihda terä, jos se on kulunut tai vaurioitunut.

Mitä tehdä, jos tärinä on epänormaalia?

Pysäytä kone välittömästi. Tarkista, onko terä rikki, taipunut tai kulunut. Jos on, vaihda se. Jos ongelma jatkuu, vie työkalu valtuutettuun Makita-huoltoliikkeeseen.

Kuinka säilyttää lisävaruste käytön jälkeen?

Kiinnitä teräsuoja rikkaruohonpoistoterään, säilytä työkalu lasten ulottumattomissa ja suojassa kosteudelta. Jos lisävaruste on irrotettu moottorista, aseta suojakorkki putken päähän.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina kypärää, suojalaseja, kuulosuojaimia, käsineitä ja liukuestekenkiä. Pidä ihmiset ja eläimet vähintään 5 metrin etäisyydellä. Älä käytä huonolla säällä tai jyrkillä rinteillä.

Kuinka vaihtaa rikkaruohonpoistoterä?

Kiinnitä teräsuoja, löysää pulttia jakoavaimella, taivuta terää hiukan irrottaaksesi sen. Aseta uusi terä kohdistamalla nuoli putkeen päin ja kiristä pultti momenttiin 5-10 N·m.

Mistä löytää varaosia tai valtuutettu huoltokeskus?

Ota yhteyttä paikalliseen Makita-jälleenmyyjään tai valtuutettuun huoltoliikkeeseen. Käytä ainoastaan Makita-varaosia turvallisuuden ja luotettavuuden varmistamiseksi.

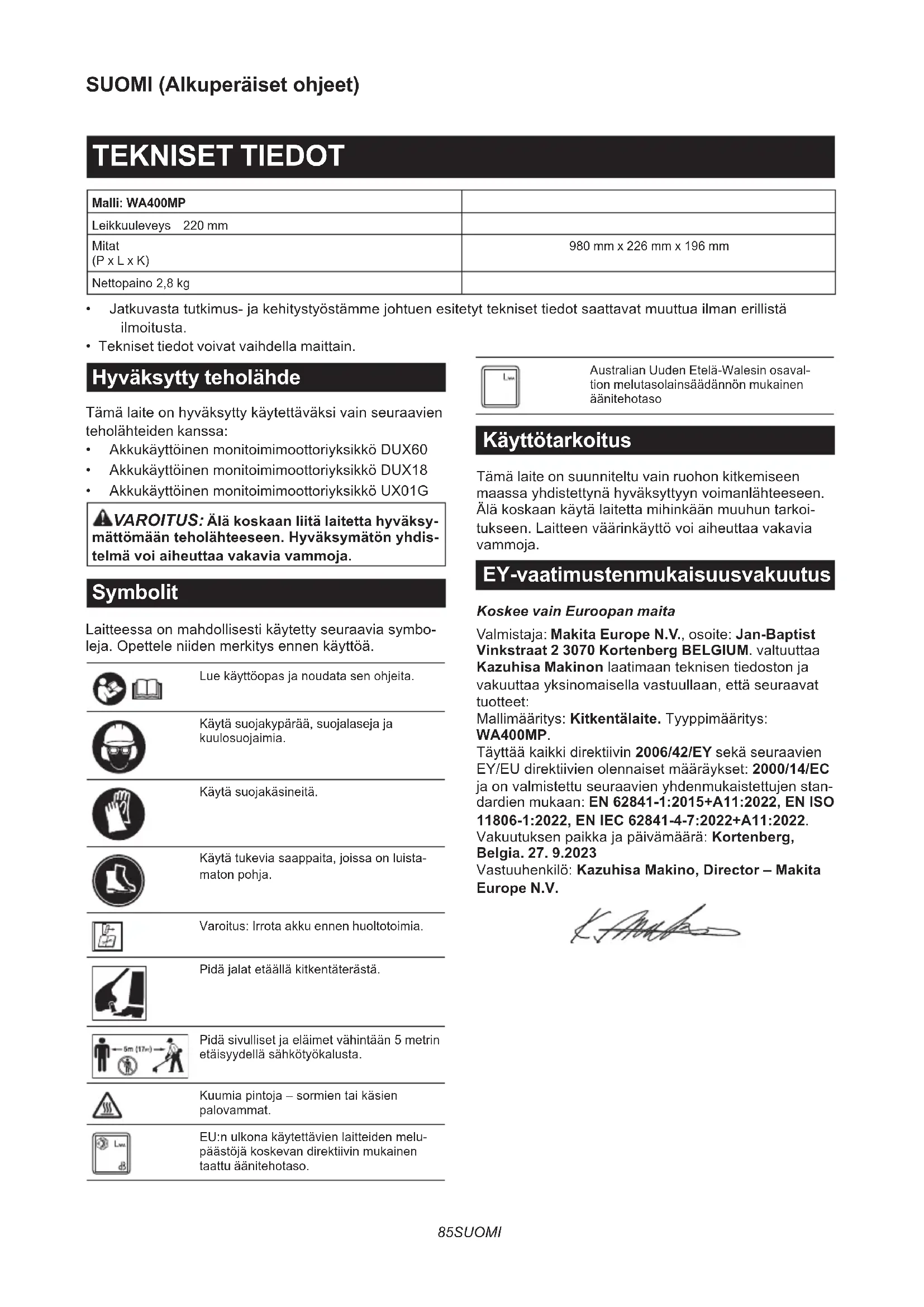

KÄYTTÖOHJE WA400MP MAKITA

Malli: WA400MP
Leikkuuleveys 220 mm
Mitat (P x L x K)	980 mm x 226 mm x 196 mm
Nettopaino 2,8 kg

• Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitet tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.
  Tekniset tiedot voivat vaihdella maittain.

Hyväksytty teholähde

Tämlaite on hyväksytty käytettäväksi vain seuraavien teholåhteiden kanssa:

• Akkukaytöinen monitoimimoottoriysikko DUX60
• Akkukaytöinen monitoimimoottoriysikko DUX18
• Akkukaytöinen monitoimimoottoriysikko UX01G

VAROITUS: Alä koskaan liita laitetta hyväksymättömaan teholähteeseen. Hyväksymätön yhdistelma voi aiheuttaa vakavia vammoja.

Symbolit

Laitteessa on mahdollisesti käytetty seuraavia symboleja. Opettele niiden merkitys ennen käyttoa.

Lue käytöopas ja noudata sen ohjeita.

Käyt suojakypärä, suojalaseja ja kuulosuojaimia.

Käytä suojakäsiniteita.

Käytä tukevia saappaita, joissa on luistamaton pohja.

Varoitus: Irrota akku ennen huoltotoimia.

Pida jalat eaaillakitkentaterast.

Pida sivulliset ja eläimet vahintaan 5 metrin etaisyydella sahkötyokalusta.

Kuumia pintoja - sormien tai kasien palovammat.

EU:n ulkona kaytettavien laitteiden mulupäastöj Koskevan direktilvin mukainen taattu aa nitehotaso.

Australian Uuden Etelä-Walesin osavaltion melutasolainsaadannon mukainen aanitehotaso

Käytötarkoitus

Tämä laite on suunniteltu vain ruohon kitkemiseen maassa yhdistettynä hyväksyttyyn voimanlähteeseen. Äla koskaan käytä laitetta mihinkaan muuhun tarkoitukseen. Laitteen värinkäytto voi aiheuttaa vakavia vammoja.

EY-vaatimustenmukaisuusvakuutus

Koskee vain Europan maita

Valmistaja: Makita Europe N.V., osoite: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. valtuuttaa Kazuhisa Makinon laatimaan tekisen tiedoston ja vakuuttaa yksinomaisella vastuullaan, etta seuraavat tuotteet:

Mallimaaritys: Kitkentalaite. Typpimaraitys: WA400MP.

Täyttaa kaikki direktiivin 2006/42/EY sekä seuraavien EY/EU direktiivien olennaiset märäykset: 2000/14/EC ja on valmistetu seuraavien yhdenmukaistettujen standardien mukaan: EN 62841-1:2015+A11:2022, EN ISO 11806-1:2022, EN IEC 62841-4-7:2022+A11:2022.

Vakuutuksen paikka ja paivamärä: Kortenberg, Belgia. 27. 9.2023

Vastuuhenkilö: Kazuhisa Makino, Director - Makita Europe N.V.

TURVAVAROITUKSET

Kitkentalaitteen turvavaroitukset

1. Älä käytä laitetta huonoissa sääolosuhteissa, varsinkaan ukkosella salamaniskun vaaran takia. Nain voit piententa salamaniskun riskä.
2. Tarkasta alue, jossa konetta tullaan kayttamän, huolellisesti villieläinten varalta. Kone saattaa vahingoittaa villieläimi kayton aikana.
3. Tarkasta alue, jossa konetta tullaan kayttamaaan, huolellisesti ja poista kaikki kivet, risut, rautalangat, luut ja muut vieraat esineet. Sinkoavat kappaaleet voivat aiheuttaa henkilovahinkoja.
4. Tarkasta aina ennen koneen kayttamista, etta kitkentatera ei ole vauroitunut. Vauroitunut osa lisaa loukkaantumisvaaraa.
5. Noudata lisälatteiden vaihtamista koskevia ohjeita. Väärin kiristetyt terän kiinnitysmutterit tai pultit voivat vauroiittaa teräa tai aiheuttaa sen irtoamisen.
6. Käytä silma-, kuulo-, pää- ja käsisuojaimia.
   Asianmukaiset suojavarusteet suojaavat lentäviltä roskilta sekä leikkuuljan tai terän vahinkokosketuksesta johtuvilta henkilövahingoilta.
7. Käytä konetta käyttaessä iina luistamattomia turvajalkineita. Älä käytä laitetta paljain jaloin tai avosandaalit jalassa. Tämä vahentäa liikkuvien leikkurien koskettamisesta aiheutuvien jalkavammojen todennaköisyyttä.
8. Käytä Iaitetta käyttaessä iaina pitkä housuja. Paljas iho lisää sinkoutuvien kappaleiden aiheuttaman vamman todennäöisyyttä.
9. Pida sivulliset loitolla, kun kaytät konetta. Sinkoavat istoroskat voivat aiheuttaa yakavia vammoja.
10. Konetta on käytettäva aina kahdella kädellä.
    Koneesta pitäminen kiinni kummallakin kädellä
    estäa hallinnan menettämisen.
11. Kannattele konetta vain sen eristetyista tartuntapinnoista, sillä leikkuulinja tai terä voi osua pilossa oleviin johtoin. Jos leikkuulinja tai terat osuvat jannitteisen johtoon, jännite voisirtyä tyokalun sahkoä johtaviin metalliosin ja aiheuttaa käytäjälle sahköiskun.
12. Varmista aina hyvä jalansija ja käytä konetta vain, kun seisot maassa. Liukkaat tai epävakaat alustat voivat aiheuttaa horjahduksen ja koneen hallinnan menetyksen.
13. Alä käytä konetta erittäin jyrkissä rinteissä. Tämä vähentaa hallinnan menettamisen, luistamisen ja putoamisen vaaraa, joka voi johtaa henkilövahinkoon.
14. Työskenneltäessä rinteissä sailytä hyvä tasa-paino, kulje rinteiden poikki, ei koskaan ylos-tai alas ja ole erittäin varovainen vaihtaessasi suuntaa. Tämä vahentaa hallinnan menettämisen, luistamisen ja putoamisen vaaraa, joka voi johtaa henkilövahinkoon.

15. Pidä kaikki kehon osat loitolla kitkentäterästa koneen ollessa käynnissä. Varmista ennen koneen käynnistämista, etta kitkentäer e i kosketa mitäan. Hetkellenkin varomattomuus laitteen käytön aikana voi johtaavakavaan henki-lovahinkoon itsellesi tai muille.

16. Älä käytä konetta vyötärön korkeuden ylapuolella. Tämä vähentää todennäköisyyttä, ettakitkentäterä osuu johonkin tahattomasti sekā parantaa koneen hallittavuutta odottamattomissa tilanteissa.

17. Kun leikkaat jännityksessä olevia pensaikkoja tai taimia, ota huomioon vastaiskun mahdoliusu. Puukuidun vapautuva jännite voi saada risun tai pensaikon iskeytymän käytäävasten ja/tai lyöda koneen käytäjan hallinnasta.
18. Ole erityisen varovainen leukatessasi pensaikkoja ja taimia. Ohuet varret voivat tartua teraan ja iskeytyä käytäjän tai vetäa käytäjän tasapainosta.
19. Sälytä koneen hallinta aläkä kosketa kitkentäteräa ja muita vaarallisia liikkuvia osia, kun nevië liikkuvat. Tämä pienentäa likkuvista osista aiheutuvien henkilövahinkojen riskä.
20. Kanna konetta sammutettuna ja etaalla vartalosta. Koneen asianmukainen kasittely vahentaa todennakoisyytta, etta liikkuva leikkuri, linja tai tera osuu kayttajaan.
21. Kun kuljetat tai sailytāt konetta, kiinnita aina suojus kitkentaterän. Koneen asianmukainen kasittely vahentaa todennaköisyyttä, etta tera osuu kayttajän.
22. Käytä vain valmistajan märittelemia kitkentäteriä. Väärät vaihto-osat voivat suurrentaa rikkoutumisen ja henkilövahingon riskä.
23. Kun poistat kiinni jäanyttä leikkuumateriaialia tai huollat konetta, varmista, etta virtakytkin on pois pälta ja akkupaketti on irrotetu. Koneen odottamaton käynnistyminen kiinni jäaneen materiaalin poistamisen tai huollon yhteydessä voi aiheuttaa vakavan henkilövahingon.

Turvallisuutta koskevia lisävaroituksia

Yleisiä ohjeita

1. Oikean käytötavan varmistamiseksi on käytäjan luettava namä käytöohjeet laitteiston käsittelyyn ja käytöön tutustumista varten. Kouluttamattomat ja kokemattomat käytäjat asettavat itsensä sekä sivulliset vaaratilanteeseen virheellisestä laitteen käsittelystä johtuen.
2. Alä koskaan anna lasten, henkilöiden, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta tai tietao laitteen käytösta, tai henkilöiden, jotka eivat ole perehtyneet naihin käytöohjeisiin, käytäa laitetta. Käytäjan ika voi olla rajoitettu paikalisten märäysten toimesta.
3. Laitetta käytettäessä on oltava aärimmäisen huolellinen ja varovainen.
4. Käytä laitetta vain, jos olet hyvässä fyysissessä kunnossa. Työskentele rauhallisesti ja varovaisesti. Käytä tervettä järkeä ja muista, etta käytä vastaa itse tapaturmista tai vahingoista, jotka Han aiheuttaa muille ihmisille tai heidän omaisuudelleen.

5. Laitetta ei saa koskaan käytää, kun lähistöllä on muita henkilöitä, erityisesti lapsia tai lemmikkieläimiä.

6. Moottori on sammutettava heti, jos laitteessa ilmenee ongelmia tai merkkejä epänormaalista toiminnasta.

7. Sammuta laite ja irrota sen akku lepotaukojen ajaksi sekä silloin, kun jätat laitteen ilman valvontaa. Säilytä leikkuria turvallissessa paikassa niin, etta sivulliset eivät joudu vaaraan eikä laitteeseen aiheudu vaurioita.
8. Välta käytämästa Iaitetta huonoissa sääolosuhteissa, varsinkin ukkosella salamaniskun vaaran takia.

Henkilonsuojaimet

1. Käytä laitetta käyttaessäinaa suojalaseja ja kestäviä jalkineita.
2. Käytä laitetta käyttaessä iina vahvoja jalkineita ja pitkiä housuja.

Laitteen käynnistäminen

1. Varmista, etta lahistollä ei ole lapsia tai muita ihmisia. Varmista myos, ettei työskentelyalueen laheisyydessä ole elaimia. Muussa tapauksessa laitteen käytö on lopetettava.
2. Pida sivulliset ja eläimet työskentelyn aikana vähintään 5 metrin etäisyydella työkalusta. Sammuta työkalu heti, jos joku tulee tālāhemmas.
3. Varmista aina ennen käytöö, etta laitteen käytö on turvallista. Tarkista leikkaustyokalun turvallisuus ja liipaisinkytkimen sujuva toimivuus. Varmista, etta kädensijat ovat puhtaat ja kuivat, ja tarkista, etta laitteen voi käynistäa ja sammuttaa.
4. Tarkista ennen käytöö, onko jokin laitteen osa vauroitunut. Jos jokin osa on vauroitunut, on syytä tarkistaa, etta se toimii moitteettomasti ja käytötarkoituksensa mukaisella ravalla. Varmista, etta liikkuvat osat ovat oikeissa asennoissa ja paasevät likkumaan esteettä. Tarkasta myös osien eheys, kiinnitykset sekä muut toimintaan mahdollisesti vaikuttavat seikat. Vauroitunut osa tulee viedä valtuutet-tuun huoltolikkeeseen korjattavaksi tai vaih-dettavaksi, jollei tassä käytöohjeessa muuta mainita.
5. Kännistä moottori alinoastaan silloin, kun jalkasi ja katesi ovat kaukana leikkuuterästa.
6. Varmista ennen käynnistystä, etta leikkuutera ei kosketa mihinkaan esteeseen.
7. Pidä laitteesta tukevasti kiinni sen kayton aikana.
8. Estä tahaton käynnistyminen. Älä kanna työkalua siten, etta akkupaketti on asennettu ja siten, etta sormesi on kytkellä. Varmista, etta kytkin on sammutettu, kun asennat akkupakettia.
9. Tarkista ennen käytön aloittamista, onkotyposkentelyalueella lanka-aitoja, kiviä tai muita kiinteita esineita. Ne voivat vauroiittaakitkentäterä.
10. Tarkista ennen laitteen kayton aloittamista, ettei aidoissa tai pensaissa ole muuta kuin oksastoa, kuten verkkoaitaa tai piilossa olevia johtoja.

Käytötavat

1. Käytä laitetta vain hyvässä valaistukssessa ja nakyvyddessä. Varo talviaikaan liukkaita tai markiä alueita, jäätä ja lunta (liukastumisvaara). Varmista aina hyvä tasapaineni rinteissä. Kävele, aläkä koskaan juokse.
2. Varo, ettei leikkuuterä vahingoita jalkojasi tai kasiäsi.
3. Älä koskaan seiso tikkailla laitetta käyttaessäsi.
4. Alä koskaan kiipea puuhun laitteella leikatessasi.
5. Alä työskentele epävakailla alustoilla.
6. Poista hiekka, kivet, naulat jne. muut sopimattomat materiaalit laitteen kayttoalueelta. Ulkopuoliset kohteet voivat vahingoittaa leikkuuteerä ja aiheuttaa vaarallisia takaiskuja.
7. Jos leikkuuterä osuu kiviin tai muihin koviin esineisiin, samuta moottori heti ja tarkasta leikkuuterä.
8. Tarkasta leikkuuterä saannöllisesti lyhyin valiajoin vaurioiden varalta (hiumurtumien tarkastus koputtelemalla).
9. Poista akku aina laitteesta seuraavissa tilanteissa:

— kun poistut laitteen luota;
- ennen tukoksenselvittamista;
- ennen laitteen tarkastamista, puhdastamista tai kunnossapitoa;
laitteen osuttuaulkopuoliseen kohteeseen;
— aina, kun laite alkaa täristä epanormaalisti.

1. Leikkuuterä jatkaa pyörimista moottorin smuttamisen jälkeen.
2. Varo loukkaamasta kasiäsi, kun kiinnität tai irrotat teräsuojusta.

Huolto-ohjeet

1. Laitteen sekä erityisesti leikkuuterän ja suojavarusteiden kunto on tarkastettava ennen kayton aloittamista.
2. Sammuta moottori ja irrota akku ennen laitteen huoltamista, leikkuuterien vaihtamista sekä laitteen tai leikkuuterän puhdistamista.
3. Kun et käytä laitetta, aseta teräsuoja työkalun ja sailytä sitä sisällä kuivassa ja korkeassa, lukitussa paikassa lasten ulottumattomissa.

SÄLYTÄ NÄMÄ OHJEET.

VAROITUS: ALA anna tyokalun helppokaytöisyden (toistuvan kayton aikaansama) johtaa sinua vaaränn turvallisuuden tunteeseen niin, etta laiminlyot tyokalun turvaohjeiden noudattamisen. VÄRINKÄYTTÖ tai tassä kayttöohjeessa ilmoitettujen turvamäräysten laiminlyonti voi aiheuttaa yakavia henkilovahinkoja.

OSIEN KUVAUS

▶ Kuva1: 1. Teränsuojus 2. Kansi 3. Kitkentäterä

KOKOONPANO

A VARIOITUS: Sammuta moottori ja irrota akkupaketti ennen laitteen kokoamista ja saatamista.

Muuten laite saattaa käynnistyä vahingossa ja aiheuttaa tapaturman.

AVAROITUS: Kun kokoat ja saadat laitetta, laita

se aina maahan. Laitteiden kokoaminen tai saataminen pystasennossa voi aiheuttaavakavia vammoja.

AVAROITUS: Noudata luvun

"TURVAVAROITUKSET" ja teholähteen käyttooppaan varoituksia ja varotoimenpiteita.

Lisälaitteen kokoaminen

1. Kiinnita 2 säätölevyä lisälaitteeseen niin, etta levyjen urat osoittavat ulospain.

▶ Kuva2: 1. Saatolevy

1. Kiinnita kitkentatera saatolevyihin samalla, kunavaat teraa hieman ulospain.

Varmista kiinnittäessä kitkentäterä, etta nuoli osoit-taa kohti vartta.

▶ Kuva3: 1. Nuoli

Kitkentäterän kulmaa voidaan muuttaa kohdistamalla kitkentäterän uloke yhteen saatölevyjen ulokkeista.

▶ Kuva4: 1. Uloke

HUOMAUTUS: Varmista, etta kitkentateran nuo-let osoittavat kuvan mukaiseen suuntaan.

▶ Kuva5: 1. Nuoli

1. Varmista, etta kitkentatera on lukittunut saatolevyihin.

Kuva6

1. Aseta pultti sivusta ilman mutteria ja kiristä pultti kiintoavaimella.

Varmista, etta pultti on kirstetty kunnolla.

▶ Kuva7: 1. Pultti 2. Mutteri

HUOMAA: Kiristysmomentti: 5-10 N·m

Tyokalun putken asentaminen

HUOMIO: Tarkista aina asennuksen jälkeen, etta lisalaiteputki on kiinni. Virheellinen asennus voi johtaa laitteen irtoamiseen tehoyksikostä ja aiheuttaa henkilövahinkoja.

Tyokalun putken kiinnittäminen voimanlähteeseen.

1. Irrota putken paassä oleva kansi.

▶ Kuva8: 1. Putki 2. Kansi

HUOMAUTUS: Älä havitta kanta, koska niitā tarvitaan lisälaitteen varastroimiseen.

1. Kännävipua laitetta kohti.

▶ Kuva9: 1. Vipu

1. Kohdista tappi nuolimerkkiin tehoyksikossa.

Työnnä putkea, kunnes vapautuspainike ponnahtaa ylös.

Varmista, etta asentoviiva on tehoysikon nuolimerkin karjen kohdalla ja etta tehoysikon nuolimerkki ja putken nuolimerkki ovat vastakkain.

▶ Kuva10: 1. Vapautuspainike 2. Tehoyksikon nuolimerkki 3. Tappi 4. Sijaintilinja 5. Putkenuolimerkki
4. Kännävipua moottoriyksikköa kohti.
▶ Kuva11: 1. Vipu

Varmista, età vivun pinta on putken suuntainen.

HUOMAUTUS: Alä kiristävipua, jos lisälateputki ei ole paikallaan. Vipu voi tällöin kiristä käytöakselin suauukkoa liikaa ja vahingoittaa sitä.

Poista putki kaantamalla vipua lisalaitetta kohti ja vegä putkea ulos painamalla samalla vapautuspainiketta.

▶ Kuva12: 1. Vapautuspainike 2. Vipu 3. Putki

Teräsuojuksen irrottaminen ja asentaminen

Irrota terasuojus painamalla sita sisaaanpain ja kiertamalla sita.

▶ Kuva13: 1. Teräsuojus

Kiinnitā terasuojus ripustamalla se kitkentaterän toiselle puolle ja kiertamallà sitä.

▶ Kuva14: 1. Teräsuojus

HUOMAA: Terasuojus voidaan kiinnittaa varteen kuvan mukaisesti.

▶ Kuva15: 1. Teräsuojus

Kitkentäterän asentaminen ja irrottaminen

HUOMIO: Kitkentaerän vaihtamisen aikana tulee kayttäa kasineita, jotta terä ei paase kosket-tamaan paljaita käsiä.
HUOMIO: Kiinnitta terasuoju ensnen kitkenta-teran irrottamista tai asentamista.

1. Aseta terasuojus paikalleen kitkentateraan.
2. Irrota pultti lóysāmälla sitä kiintoavaimella.
   ▶ Kuva16: 1. Pultti
3. Irrota kitkentäterä samalla, kun avaat sitä hieman ulospän.
   ▶ Kuva17

Asenna kitkentaterrisalaitteen kokoamisohjeiden mukaisesti.

TOIMINTOJEN KUVAUS

HUOMIO: Varmista aina ennen saatjja ja tarkastuksia, etta tyokalu on sammutetu ja akkupaketti irrotetu.

Sahauskulman saatäminen

HUOMIO: Varmista aina ennen leikkauskulman saatamista,etta tyokalu on sammutetu.

Kitkentaterän kulma voidaan muuttaa kolmelle tasolle. Kun haluat muuttaa kulman, kohdista kitkentaterän uloke yhteen saatolevyjen ulokkeista ja asenna sitten kitkentatera.

1. Avaa leikkuuteran kiinnityspulttia kiintoavaimella.
2. Kohdista kitkentäterän uloke yhteen saatölevyjen ulokkeista.
3. Kiinnitta leikkuuterä kiristämällä pultti uudelleen.

▶ Kuva18: 1. Uloke

TYÖSKENTELY

VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttooppaan varoituksia ja varotoimenpiteita.

Tyokalun kayttäminen

A VARIOITUS: Pidä kädet kaukana kitkentäterästa.

A VARIOITUS: Huolehdi aina, etta tyokalu pysyy hallinnassasi. Ala anna tyokalun ohjautua itseasi tai muita lahettyvill olevia ihmisia kohti. Tyokalun hallinnan menettaminen voi aiheuttaa vakavia vammoja sivullisille tai tyokalun kayttajille.

A VArOITUS: Poista risut ja kivet kitkenta-alueelta ennen kitkennnan aloittamista.

HUOMAA: Tyokalu on tarkoitettu alle 15cm (5-7/8") pitkien rikkaruohojen poistamiseen.

Kuva19

HUOMIO: Välta laitteen käytämistä erittäin kuumissa saölosuhteissa. Välta ylirasittumista, kun käytät laitetta.

HUOMIO: Huolehdi siitta, etta tera ei osu metalliaitaan tai muuhun kovaan esineeseen kitkennan aikana. Muutoin kitkentatera voi rikkoontua ja aiheuttaa vammoja.

HUOMIO: Tyokalun kanssa kurkotteleminen, erityisesti tikkailla seisottaessa, on erittain vaarallista. Alä tyoskentele seisoessasi epavakailla alustoilla.

HUOMAUTUS: Alä käytä laitetta tavalla, joka aiheuttaa moottorin sammumisen tai pyörimisen aärimmäisen hitaasti.

Tartu tyokaluun molemmin käsin pitamällä kiinni etukahvasta ja tehoyksikon takakahvasta.

▶ Kuva20: 1. Etukahva 2. Takakahva

Kytke tyokalu paallee kitkentateri irti maasta. Aseta kitkentatera maahan ja kitke vetamalla tyokalua hitaasti itseasi kohti. Tyoskentelya helpottaa,Jos kitkentatera on lahes kohtisuorassa kulmassa maahan.

Kuva21
Kuva22

KUNNOSSAPITO

VAROITUS: Sammuta moottori ja irrota akkupaketti ennen laitteen tarkistamista ja huolta-mista. Muuten laite saattaa kaynnistyä vahingossa ja aiheuttaavakavan tapaturman.
A VARIOITUS: Kun tarkastat tai huollat laitetta, laita se aina maahan. Laitteiden kokoaminen tai saatäminen pystyasennossa voi aiheuttaa vakavia vammoja.
VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholåhteen käyttooppaan varoituksia ja varotoimenpiteita.
HUOMIO: Käytä käsineita tarkastuksen ja huollon aikana.

HUOMAUTUS: Alä koskaan käytä bensiinia, ohenteita, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen varit ja muoto voivat muuttua. Muutoin laitteseen voi tulla varjäytymiä, muodon vaäristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltoyot ja saadot on teetettä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttaen.

Laitteen puhdistaminen

Puhdista laite pyyhkimallä polyt kuivalla liinalla tai kos-tuta liina saippuaveteen ja rutista kuivaksi.

Terän huolto

Poista kayton jälkeen terään takertunut ruoho ja juuret.

HUOMAUTUS: Älä pese teräa vedellä. Se voi aiheuttaa ruostumista tai vauroittaa teräa tai lisälaitetta.

Sallytys

Aseta terasuojus paikalleen kitkentateraan. Sailytatyokalua lasten ulottumattomissa. Sailytatyokalua paikassa, missa se ei altistu kosudelle tai sateelle. Kun sailytät lisälaitetta erilläan tehoyksikostä, laita suojus putken paahan.

Kuva23

Liikkuvien osien voitelu

HUOMAUTUS: Noudata mukana toimitettujen ohjeiden märirtelemäia akavälejä ja voiteluainemäärä. Muuten riittamätön voitelu voi vauroittaa likkuvia osia.

Käytöakseli:

Lisää voitelurasvaa (Makita-rasva N No.2 tai vastaava) 25 käytötunnin valein.

▶ Kuv24

HUOMAA: Voit hankkia aitoa Makita-rasvaa omalta Makita-jalleenmyyjaltasi.

Voitelurasvan lisaäminen

Voiteluvali:25 kayttotuntia

1. Irrota pultti reiastä voitelua varten.
   ▶ Kuya25: 1. Pultti
2. Levita tyokaluun rasvaa (Makita-rasva SG No.0 tai vastaava) (ohjeena noin 3,0 g).
3. Kiristä pultti.

VIANMÄÄRITYS

Tarkista laite ensin itse, ennen kuin viet sen korjattavaksi. Jos ongelmaan ei loydy ratkaisua kayttooppaasta, alä kuitenkaan yritä purkaa tyokalua osiin. Ota sen sijaan yhteyttä Makita-huoltolikkeeseen. Käytä korjaamiseen aina alkuperäisiä Makita-varaosia.

Epanormaali tila Todennäköinen syy	(toimintahäiriö) Korjaus
Moottori ei käynnisty. - Lisatietoja tehölåhteen käyttooppaasta.
Moottori sammuu pian.	-	Lisatietoja teholåhteen käyttooppaasta.
Moottorin nopeus ei kasva.	-	Lisatietoja teholåhteen käyttooppaasta.
Kitkentäterä ei liku:⇒ pysättä kone välittömästi!	Vetojarjestelmä ei toimi oikein. Pyydä	valtuutettua huoltolikettäsi korjaamaan laite.
Epanormaali tärinä:⇒ pysättä kone välittömästi!	Kitkentäterä on rikkoutunut, taipunut tai kulunut.	Valhda kitkentäterä.
	Vetojarjestelmä ei toimi oikein. Pyydä	valtuutettua huoltolikettäsi korjaamaan laite.
Kitkentäterä ja moottori eivät pysähdy:⇒ Poista akku välittömästi!	Sähkövika. Poista akku ja pyydä valtuete	tua huoltolikettäsi korjaamaan laite.

LISÄVARUSTEET

AHUOMIO: Seuraavia lisavarusteita tai -laitteita suositellaan kaytettavaki tassohjeessa kuvatun Makita-koneen kanssa. Muiden lisavarusteiden tai -laitteiden kaytto voi aiheuttaa henkilovahinkoja. Kayta lisavarusteita ja -laitteita vain niiden kayttotarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisavarusteista, ota yhteys paikallseen Makitan huoltoon.

Kitkentäterä
Jyrsintatera
Aito Makita-akku ja-laturi

HUOMAA: Jotkin luettelossa mainitut varusteet voivat sisältyä laitetotoimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

SPECIFIKACIJAS

Modelis: WA400MP
Griešanas platums 220 mm
Izméri (G × P × A)	980 mm × 226 mm × 196 mm
Tírsvars 2,8 kg

• Nepartrauktas izpêtes un izstrades programmas del seit uzraditas specifikacijas var tikt mainitas bez bridinajuma.
• Atkarībā no valsts specifikacijas var atskirties.

Liikuvate osade märimine
