Produkto tipas	Sodo prieedas - Piktžolių ravėtuvas
Prekės ženklas	Makita
Modelis	WA400MP
Pjovimo plotis	220 mm
Matmenys (Ilgis × Plotis × Aukštis)	980 mm × 226 mm × 196 mm
Grynasis svoris	2,8 kg
Suderinami varikliniai blokai	DUX60, DUX18, UX01G (belaidžiai)
Maitinimas	Baterija (per variklinį bloką)
Ašmenų tipas	Piktžolių ravėjimo ašmenys
Reguliuojamas pjovimo kampas	Taip, 3 padėtys
Naudojimas	Piktžolių ravėjimas ant žemės, piktžolės < 15 cm
Reikalingos apsaugos priemonės	Šalmas, akiniai, triukšmą slopinantys antgalviai, pirštinės, neslystančios batai
Saugos atstumas	Mažiausiai 5 m nuo pašalinių ir gyvūnų
Valymas	Sausa arba šiek tiek drėgna šluoste (muiluotas vanduo)
Tepimas	Makita N°2 tepalas (ašis) ir SG N°0 (krumpliaraciai) kas 25 valandas
Sandėliavimas	Su ašmenų gaubtu, vaikams nepasiekiamoje vietoje, apsaugotoje nuo drėgmės
Garantija	Žiūrėkite Makita sąlygas

Dažnai užduodami klausimai - WA400MP MAKITA

Kaip sumontuoti WA400MP priedą ant variklio bloko?

Pritvirtinkite reguliavimo plokštes, sumontuokite piktžolių ravėjimo ašmenis sulygiuodami rodyklę su vamzdžiu, tada pritvirtinkite vamzdį sulygiuodami kaištį su rodyklės ženklu. Priveržkite svirtį ir patikrinkite, ar svirties paviršius yra lygiagretus vamzdžiui.

Kaip sureguliuoti piktžolių ravėjimo ašmenų kampą?

Atsukite varžtą, sulygiuokite išsikišusią ašmenų dalį su viena iš trijų reguliavimo plokščių išsikišusių dalių, tada priveržkite varžtą 5-10 N·m sukimo momentu.

Kokie varikliniai blokai yra suderinami su šiuo priedu?

Patvirtinti varikliniai blokai yra: DUX60, DUX18 ir UX01G (belaidžiai daugiafunkciniai varikliai). Nenaudokite priedo su nepatvirtintu bloku.

Kaip tinkamai naudoti piktžolių ravėjimo įrankį?

Laikykite įrankį abiem rankomis (priekinė rankena ir užpakalinė rankena), pastatykite ašmenis virš žemės, įjunkite maitinimą, tada pakreipkite ašmenis beveik statmenu kampu ir lėtai traukite link savęs. Venkite metalinių tvorų ir nestabilių paviršių.

Kokia reguliari priežiūra yra būtina?

Išvalykite įrankį sausa arba šiek tiek drėgna šluoste. Sutepkite ašį (Makita N°2 tepalu) ir krumpliaracius (Makita SG N°0 tepalu) kas 25 darbo valandas. Pakeiskite ašmenis, jei jie susidėvėję ar pažeisti.

Ką daryti, jei atsiranda neįprasta vibracija?

Nedelsiant išjunkite mašiną. Patikrinkite, ar ašmenys nesulūžę, nesulenkti ar nesusidėvėję. Jei taip, pakeiskite juos. Jei problema išlieka, perduokite įrankį įgaliotam Makita serviso centrui.

Kaip laikyti priedą po naudojimo?

Uždėkite ašmenų gaubtą ant piktžolių ravėjimo ašmenų, laikykite įrankį vaikams nepasiekiamoje vietoje ir apsaugotoje nuo drėgmės. Jei priedas atskirtas nuo variklio, uždėkite dangtelį ant vamzdžio galo.

Kokie yra pagrindiniai saugos reikalavimai?

Visada dėvėkite šalmą, akinius, triukšmą slopinančius antgalvius, pirštines ir neslystančius batus. Laikykite žmones ir gyvūnus ne arčiau kaip 5 m. Nenaudokite esant blogam orui ar ant stačių šlaitų.

Kaip pakeisti piktžolių ravėjimo ašmenis?

Uždėkite ašmenų gaubtą, atsukite varžtą raktu, šiek tiek išskleiskite ašmenis, kad juos išimtumėte. Uždėkite naują ašmenį sulygiuodami rodyklę su vamzdžiu ir priveržkite varžtą 5-10 N·m sukimo momentu.

Kur rasti atsargines dalis arba įgaliotą remonto centrą?

Susisiekite su vietiniu Makita platintoju arba įgaliotu aptarnavimo centru. Naudokite tik Makita atsargines dalis, kad užtikrintumėte saugumą ir patikimumą.

NAUDOJIMO INSTRUKCIJA WA400MP MAKITA

Apstiprinatais piedziñas bloks

Št papildierice ir apstiprinata lietosanai tikai ar šadiem piedzinas blokiem:

• Bezvada daudzfunkciju instrumentgalva DUX60
• Bezvada daudzfunkciju instrumentgalva DUX18
• Bezvada daudzfunkciju instrumentgalva UX01G

ABRIDAJUMS: Nekad nelietojiet papildierici kopar neapstiprinatu piedzinas bloku. Nepareiza kombinacija var izraisit smagu traumu.

Simboli

Karstas virmas — pirkstu vai roku apdegumi.

Garantētais skanas jaudas limenis saskana ar ES Direktivu par troksnī ārpustelpam.

• Atliekame testinius tyrimus ir nuolatos tobuliname saver gaminius, todél cia pateikiamos specifikacjos gali buti keiçiamos be jspéjimo.
• Skirtingose šalyse specifikacijos gali skirtis.

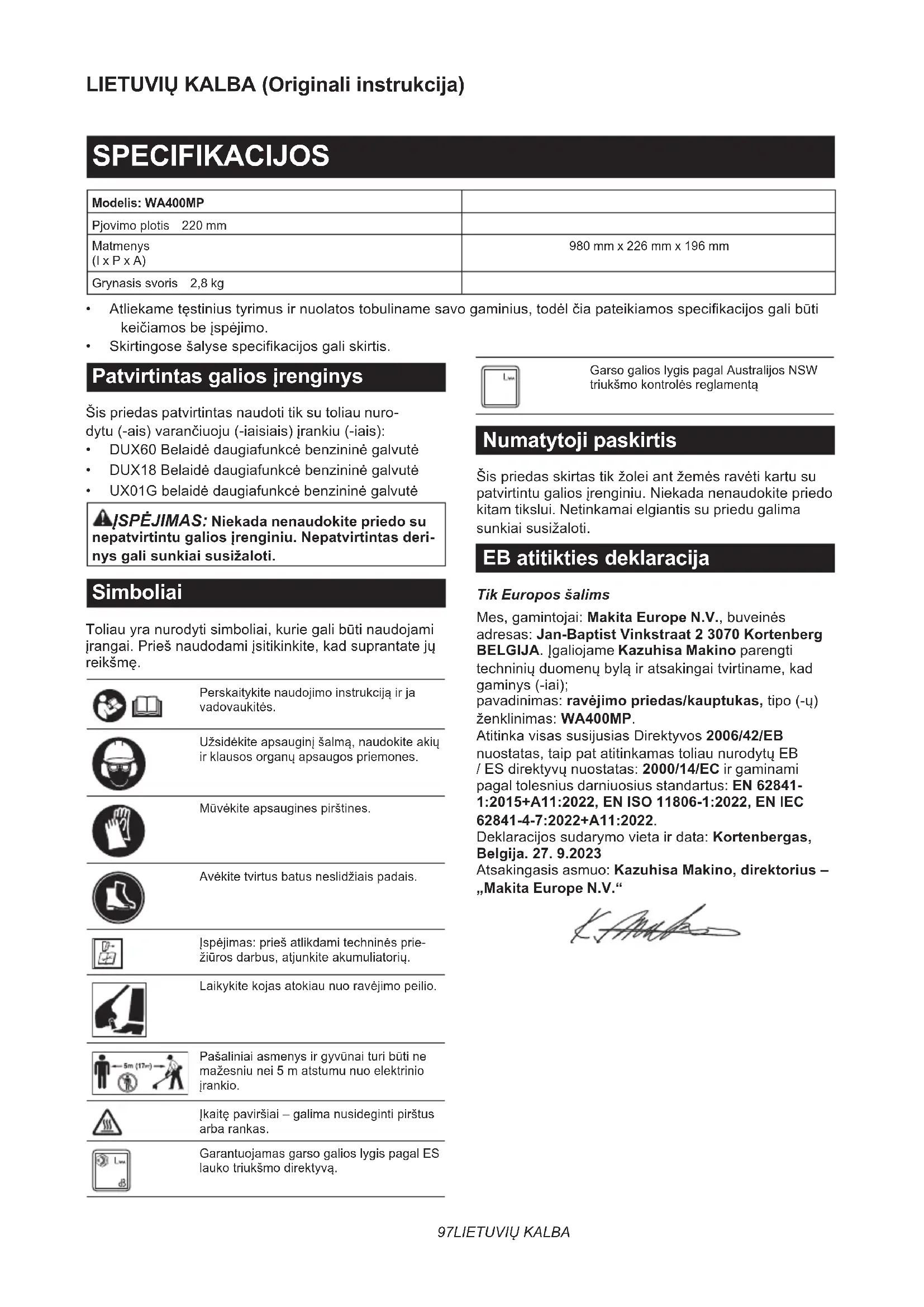

Patvirtintas galios irenginys

Sis priedas patvirtintas naudoti tik su toliau nurodytu (-ais) varanciuoju (-iaisiais) jrankiu (-iais):

DUX60 Belaide daugiafunkc benzinine galvuté
DUX18 Belaide daugiafunkc benzinine galvuté
UX01G belaide daugiafunkc benzinine galvuté

ASPEJIMAS: Niekada nenaudokite priedo su nepatvirtintu galios jrenginiu. Nepatvirtantas deri-nys gali sunkiai susizaloti.

Simboliai

Toliau yra nurodyti simboliai, kurie gali buti naudojamirangai. Pries naudodami jsitikinkite, kad suprantate jureiksme.

Perskaitykite naudojimo instrukcija ir ja vadovaukites.

Uzsidekite apsauginj salma, naudokite akiigir klausos organy apsaugos priemones.

Muvekite apsaugines pirstines.

Avekite tvirtus batus neslidziais padais.

Ispejimas: pries atlikdami techninés prieziuros darbus, atjunkite akumulatoriú.

Laiky kite kojas atokiau nuo ravejimo peilio.

Pašaliniai asmenys ir gyvūnai turi būti ne mazesniu nei 5 m atstumu nuo elektrinio jrankio.

Ikaite pavirsiai - galima nusideginti pirstus arba rankas.

Garantuojamas garso galios lygis pagal ES lauko triuksmo direktyva.

Garso galios lygis pagal Australijos NSW triuksmo kontrolles reglamento

Numatytoji paskirtis

Sis priedas skirtas tik zolei ant zemes raveti kartu su patvirtintu galios jrenginiu. Niekada nenaudokite priedo kitam tikslui. Netinkamai elgiantis su priedu galima sunkiai susizaloti.

EB atitikties deklaracija

Tik Europos šalims

Mes, gamintojai: Makita Europe N.V., buveinés
adresas: Jan-Baptist Vinkstraat 2 3070 Kortenberg
BELGIJA. lgaliojame Kazuhisa Makino parengti
techniü duomeny byla ir atsakingai tvirtiname, kad
gaminys (-iai);
pavadinimas: ravéjimo priedas/kauptukas, tipo (-u)
ženklinimas: WA400MP.

Atitinka visas susijusias Direktyvos 2006/42/EB nuostatas, taip pat atitinkamas toliau nurodytu EB / ES direktyvu nuostatas: 2000/14/EC ir gaminami pagal tolesnius darniuosius standartus: EN 62841-1:2015+A11:2022, EN ISO 11806-1:2022, EN IEC 62841-4-7:2022+A11:2022.

Deklaracijos sudarymo vieta ir data: Kortenbergas, Belgija. 27. 9.2023

Atsakingasis asmuo: Kazuhisa Makino, direktorius -,Makita Europe N.V."

SAUGOS ISPÉJIMAI

Ravèjimo priedo/kauptuko saugos jspèjimal

1. Nenaudokite jrenginio prastu oru, ypač - jei gali zaibuoti. Taip sumazinsite nutrenkimo zaibu pavoju.
2. Kruopschiai apziurekite, ar toje vietoje, kur bus naudojamas irenginys, nera laukiniu gyvunu. Darbo metu irenginys gali suzaloti laukinius gyvunus.
3. Kruopschiai apziurekite vieta, kurioje bus naudojamas jrenginys, ir pašalinkite visus akmenis, pagalius, vielas, kaulus ir kitus pašalinius objektus. Kitaip išsviesti objektai gali suzeisti.
4. Pries naudodami jrenginj, visada patikrinkite, ar nepazeistas ravejimo peilis. Paazeista dalis didina pavojususiizaloti.
5. Laikykites priedu keitimo nurodymu. Netinkamai priverztos peilio tvirtinimo verzlès arba varztai gali sugadinti peilj arbajis gali atsjungti.
6. Devékite akiq, ausq, galvos ir ranku apsaugos priemones. Tinkamos apsaugos priemonés padés sumazinti susizalojimo del skriejanciu siuksleliu arba atsitiktinio salycio su pjovimo linija (ašmenimis) pavoju.
7. Naudodami šj igrengini, visada avěkite apsaugine evalyné neslidžiais padais. Niekuomet nedirbkite igreginiu basi arba avédami atvirus sandalus. Taip sumazinsite pavoju susižeisti PEDas del salycio su judančiais pjaustytuvais ar pjoyimo linijomis.
8. Dirbdami jrenginiu, visada devekite ilgas kelnes. Nepridengta oda padidina tikimbye susizeisti issviestais objektais.
9. Dirbdami masina, pasirupinkite, kad pašaliniai asmenys stovétu atokiai. Išsviestos šiukšleles gali sunkiai sužaloti.
10. Irenginj visada valdykite dviem rankomis. Laikydami Irenginj abiem rankomis, isvengsite kontroles praradimo.
11. Laikykite jrenginj tik už izoliuotu, suimti skirtu pavirsiu, nes pjoyimo linja arba peilis gali užkliudyti paslépta laida. Pjoyimo linjai arba peiliui prisilietus prie laido, kuriu toka srové, neizoliuotos metalines jrenginio dalys gali sukelti operatoriui elektros šoka.
12. Visada užtikrinkite tinkama stovësena ir jrenginj naudokite tik stovëdami ant Žemës. Stovint ant slidaus arba nestabilaus pagrindo, galima prarasti pusiausvyra arba nasuvaldyti jrenginio.
13. Nedirbkite Irenginiu pernelyg staciame nuolydyje. Taip kils mazesnis pavojus nesuvaldyti jrankio, paslysti, nagriuti ir susizaloti.
14. Dirbdami nuolydziuose, visada tvirtai stovekite ir dirbkite skersai nuolydzio - niekada neikite aukstyn arba zenymn. Taip pat bukite itin atsargus, kai keiciate kryptj. Taip kils mazesnis pavojus nasuvaldyti jrankio, paslysti, nugriuti ir susizaloti.

15. Irenginiui veikiant saugokite visas kuno dalis nuo ravejimo peilio. Pries jungdami Irenginj, jsitikinkite, kad ravejimo peilis su niekuo nesi-liecia. Net ir akimirka neatidumo dirbant Irenginiu gali lemti jusu arba aplinkiniu susizalojima.

16. Nedirbkite jrenginiu didesniame nei juosmens aukstyje. Tai pades isvengti netycinio ravjimo peilio salycio ir leis geriau valdyti jrenginj netiketose situacijose.

17. Pjaudami jtemptus krumus ar medelius, saugokites ju atsokimo. Atsipalaidavus medienos pluosto jtempiui, krumas arba medelis gali atsokti j operatori ir (arba) sutrikdyti irenginio kontrole.
18. Pjaudami krumus ir medelius, bukite ypac atsargus. Peilis gali kliudyti plonas medzio daleles ir nukreipti jas i jusu puse arba del to galite prarasti pusiausvyra.
19. Kontroliuokite jrenginj ir nelieskite ravejimo peilio bei kitu pavojingu judanciu daliu. Taip sumazinsite pavojususiigeistudanjciomisdalimis.
20. Nesikite jrenginj isjungta, laikydami atokiai nuo kuno. Tinkamas jrenginio valdymas sumazins atsitiktinio salycio su judanciu pjaustytuvu, linija arba peiliu tikimbye.
21. Pries gabendami arba sandeliuodami jrenginj, visada sumontuokite dangtelj ant ravejimo peiIio. Tinkamai tvarkant jrenginj,sumaes atsitiktinio salycio su peiliu tikimbye.
22. Naudokite tik gamintojo nurodytus atsarginius ravejimo peilius. Del netinkamu atsarginiu daliu gali padideti luzimo ir susizalojimo pavojus.
23. Pries salindami jstrigusias medziagas arba vykdydami jrenginio prieziura, uztikrinkite, kad jungiklis butu isjungtas, o akumulatorius - isimtas. Netycia paleidus jrenginj, kol salinamos jstrigulos medziagos arba atliekama prieziura, galima sunkiai susizaloti.

1. Noredamas uztkrinti tinkama Irenginio darba, wartotojas turi perskaityti si naudojimo instrukcija, kad suzinotu, kaip naudoti sj prietaisa. Nepakankamai informuoti wartotojai padidina sau ir kitiems del netinkamo naudojimo kylantj pavoju.
2. Niekada neleiskite, kad šj irankj naudotu asmenys (jskaitant vaikus) su fizine, jutimine ar psichine negalia arba stokojantys patirties in Žiniç ar kurie nera perskaite sios instrukcijos, kaip naudoti šj irankj; pagal vietinius istaty-mus operatoriaus amžius gali buti ribojamas.
3. Naudodami šj prietaisa, budite labai atsargus ir atidus.
4. Naudokite ši prietaais tik budami geros fizines büklices. Visus darbus atlikite ramiai ir atidžiai. Vadovaukites sueika nuovoka ir prisiminkite, kad operatorius arba vartotojas yra atsakingas už nelaimingus atsitikimus ar Žala, padaryta kitiems Žmonëms arba ju turtui.
5. Niekuomet nenaudokite sio prietaiso, jei netoliese yra zmoniu, ypač vaiku ar naminiug gyvūnu.

6. Ivykus kokiam nors sio prietaiso gedimui are esant nejprasto veikimo pozymiu, butina tuoj pat isjungti variklj.

7. Isjunkite varikljir istraukite akumuliatoriaus kasete poilsio pertraukmu tu ir tuomet, kai paliekate sji prietaaisa be prieziuros; padekite jj saugioje vietoje, kadjis nekeltpavojaus kitiems arba pats nebutu sugadintas.

8. Venkite naudoti masina esant blogam orui, ypač jei gali zaibuoti.

Asmenines apsaugos priemonés

1. Naudodami šj prietajs, visuomet devekite akiu apsaugas ir avekite tvirtus batus.
2. Naudodami šj prietaïsa, visuomet avékite tinkamā avalyné ir muvěkite ilgas kelnes.

Irenginio paleidimas

1. Isitikinkite, kad šalia darbo vietos nebutu vaiku ar kitu Žmoniu, taip pat atkreipkite demesj, ar netoliese nera kokiu hors gyvūnq. Kitaip nenaudokite prietaiso.
2. Kai dirbate, pašaliniai asmenys ir gyvūnai turi būti ne mazesniu nei 5 m atstumu nuo jrankio. Kam hors artejant išjunkite jranki.
3. Pries pradedami naudoti sjirenginj, patikrinkite, ar jj saugu naudoti. Patikrinkite pjovimo jrankio saugar isitikinkite, kad gaidukas veikia lengvai ir tinkamai. Patikrinkite, ar rankenos svarios ir sausos ir ar tinkamai veikia jjungiklis (isjungiklis).
4. Pries pradedami naudoti šj jrenginj, patikrinkite, ar nera pazeisti daliu. Atidziai apziurekite pazeista dalir nustatykite, ar ji veiks tinkamai ir atliks savo funkcija. Patikrinkite judanciu daliu lygiavima, suverzima, ar nera suluzusi daliu, ar dalsy tinkamai sumontuotos ir kitas salygas, kurios gali paveikti jrenginio veikima. Sugadinta dalj reikia tinkamai suremontuoti arba pakeisti musugialiotajame prieziuros centre, nebent šioje instrukcijoje butu nurodyta kitaip.
5. Paleiskite variklj tik tuomet, kai rankos ir kojos bus atokiai nuo pjovimo jrankio.
6. Pries paleisdami pjovimo jrankj, jsitikinkite, kadjis neliecia jokiu objektu.
7. Darbo metu jrankj laiky kite tvirtai.
8. Saugokités, kad Irenginio nejjungtumete netyčia. Neneškite jrankio su ideta akumuliatoriaus kasete ir laikydami pirstā ant jungiklio. Dedami akumuliatoriaus kasete, jsitikinkite, kad jungiklis isjungtas.
9. Pries darba apziurekite darbinzona, ar joje nera vieliniu tvoru, akmenu ar kitu kietu objektu. Jie gali pazeisti ravejimo peilius.
10. Pries naudodami jrankj patikrinkite gyvatvores ir krumus, ar nera pašaliniu medziagu, pvz., vieliniu tvoru ar uzsléptu viel.

Naudojimo budas

1. Naudokite šj prietaaisa tik esant geram apsvietimui ir matomumui. Žiemos metu saugokites slidžiu ar slapiu vietu, ledo ir sniego (pavojus paslysti). Visuomet tvirtai stovekite nuozulniose vietose ir eikite, niekuomet nebekite.

2. Bukite atsargus, kad nesusizeistumete pjovimo jrankiu koju ir ranku.

3. Niekada nenaudokite sio prietaiso stovedami ant kopeciu.

4. Niekada nelipkite j medzius, kad nupjautumete šakas šiuo prietaisu.
5. Niekada nedirbkite stovedami ant nestabiliq pavirsiu.
6. Is darbo vietos pašalinkite smělj, akmenis, vinis ir pan. Pašaliniai daiktai ir daleles gali sugadinti piovimo jrankj ir sukelti pavojingá atatranká.
7. Jei pjovimo jrankis atsitrenktu akmenj ar kokj nors kita kieta objekta, tuoj pat isjunkite variklj ir apziurekite pjovimo jranki.
8. Reguliariai tikrinkite pjoyimo jrankj, arjis neapgadintas (vielos jtrukimus tikrinkite atlik-dami tapsnojimo-garso bandyma).
9. Visuomet ištraukite iš jrankio akumuliatoriaus kasete:

— kai paliekate prietaisä be prieziūros;
priespaalindami uzsikimsima;
— pries atlikdami sio prietaiso patikra, valyma ir pries pradedami darba;
- atsitrenke j koknors daiktaj;
jeigu prietaisas pradeda nejprastai vibruoti.

1. Isjungus variklj, pjovimo dalys dar kuri laika sukasi.
2. Tvirtindami arba nuimdami peiliu gaubta, bukite atsargus, kad nesusižalotumete ranku.

Technines prieziuros instrukcija

1. Pries pradedant darba, butina patikrinti sio prietaiso bukle, ypac apsauginius pjovimo jrankio itaisus.
2. Pries atlikdami technines prieziuros darbus, keisdami pjovimo jrankius, taip pat valydami prietaisa arba pjovimo jranki, isjunkite variklj ir iStraukite akumulatoriaus kasete.
3. Kai jrankio nenaudojate, uždékite peiliu gaubtā ir laikykite jranki sausoje, rakinamoje patalpoje aukstai padetā, kad jo nepasiektu vaikai.

SAUGOKITE ŠIAS INSTRUKCIJAS.

ASPEJIMAS: NELEISKITE, kad patogumas ir gaminio pažinimas (igyjamas pakartotinai naudojant) susilpintu grietzta saugos taisykliu, taikytinu šiam gaminuii, laikymasi. Del NETINKAMO NAUDOJIMO arba saugos taisykliu, kurios pateiktos sioje instrukcijoe, nesilaikymo galima rimtai susizeisti.

DALIUAPRAŠYMAS

Pav.1: 1. Peiliu gaubtas 2. Dangtelis 3. Ravejimo peilis

SURINKIMAS

JSPÉJIMAS: Pries surinkdami arba reguliuodami jranga, isjunkite variklj ir isimkite akumulatoriaus kasete. Priesingu atveju mechanizmas gali netycia jsijungti ir sužaloti.
ASPEJIMAS: Kai surenkate arba reguliuojate jrankj, visada jj nuleiskite. Surenkant arba reguliuojant jranga esant stačiai padéciai, galima sunkiai susizaloti.
JSPEJIMAS: Laikykites ispjimu ir atsar-gumo priemoniu, nurodytu skyriuje SAUGUMO JSPEJIMAI ir galios irenginio naudojimo instrukcijoje.

Priedo surinkimas

1. Prie priedo prritvirtinkite 2 reguliavimo ploksteles, kad ploksteliu grioveliai butu nukreipti j isore.
   Pav.2: 1. Reguliavimo plokstelé
2. Pritvirtinkite ravejimo peilj prie reguliavimo ploksteliu, siek tiek atidarydami peilj i isore.

Tvirtindami ravéjimo peilj, užtikrinkite, kad rodykèle butu nukreipta j vamzdi.

Pav.3: 1. Rodyklé

Ravéjimo peilio kampa galima keisti sulygiuojant jo iskysa su viena iš reguliavimo ploksteliu iskysu.

PASTABA: Užtikrinkite, kad ant ravějimo peilio esancios rodyklès butu nukreiptos paveikslyje pavaizduota kryptimi.

Pav.4: 1. Iškysha
Pav.5: 1. Rodykle

1. Užtikrinkite, kad ravějimo peilis būtu sujungtas su reguliavimo plokstelémis.

Pav.6

1. Jkiškite varžta iš tos pusés, kurioje nera veržlès, ir priveržkite ji veržliarakciu.

Užtikrinkite, kad varžtas būtu gerais priveržtas.

Pav.7: 1. Varžtas 2. Verzle

PASTABA: Priveržimo sukimo momentas: 5-10 N·m

Priedo vamzdžio sumontavimas

APERSPEJIMAS: Po montavimo visada patikrinkite, ar priedo vamzdis užfiksuotas. Netinkamai sumontavirus, priedas gali nukristi nuogalios irenginio ir sužaloti.

Pritvirtinkite priedo vamzdji prie galios jrenginio.

1. Nuvo zidzio galo nuimkite dangtelj.

Pav.8: 1. Vamzdis 2. Dangtelis

PASTABA: Dangtelio neismeskite, kadangi jo reikës sandeliuojant prieda.

1. Pasukite svirtj priedo link.

Pav.9: 1. Svirtis

1. Sutapdinkite kaistj su ant galios jrenginio pazymeta rodykle. Kiskite vamzdj, kol atleidimo mygtukas iessoks.

Isitikinkite, kad padéties linija yra ant rodyklès Žymos galiuko ant galios jrenginio, o rodyklès Žyma ant galios jrenginio ir rodyklès Žyma ant vamzdžio yra nukreiptos viena j kita.

Pav.10: 1. Atlaisvinimo mygtukas 2. Rodyklès Žyma ant galios jrenginio 3. Kaistis 4. Padéties linija 5. Rodyklès Žyma ant vamzdžio
4. Pasukite svirtj link galios jrenginio.
Pav.11: 1.Svirtis

Pasirupinkite, kad svirties pavirsius buty lygiagretus vamzdzio atzvilgu.

PASTABA: Negriverzkite svirties, nejdèj pregdo vamzdžio. Antraip svirtis gali per daug priveržti varantiji velanir sugadinti.

Noredami nuimti vamzdi, pasukite svirtj priedo link ir istraukite vamzdi, tuo paciu metu spausdami atlaisvi-nimo mygtuka.

Pav.12: 1.Atlaisvinimo mygtukas 2.Svirtis
3. Vamzdis

Peiliu gaubto sumontavimas ir nuèmimas

Noredami nuimti peilio dangtelj, pastumkite jj vidun ir pasukite.
Pav.13: 1. Peilio dangtelis

Noredami sumontuoti peilio dangteli, uzkabinkite jj ant vienos ravejimo peilio pusés ir pasukite.

Pav.14: 1. Peilio dangtelis

PASTABA: Peilio dangteli galite prijungti prie vamzdizio, kaip parodyta paveiksléyje.
Pav.15: 1. Peilio dangtelis

Ravéjimo peilio jrengimas ir nuémimas

APERSPEJIMAS: Keisdami ravejimo peilj, visada muvekite pirstines, kad rankos tiesiogiai prie jo neprisiliestu.
PERSPEJIMAS: Pries montuodami arba nuimdami ravejimo peilj, sumontuokite peilio dangteli.

1. Sumontuokite peilio dangteli ant ravéjimo peilio.
2. Atlaisvinkite varztā verzliarakci ir atsukite jj.

Pav.16: 1.Varztas

1. Nuimkite ravëjimo peilì, šiek tiek atidarydami jj isoren.
   Pav.17

Sumontuokite ravejimo peilj, vadovaudamiesi priedo surinkimo nurodymais.

VEIKIMOAPRAŠYMAS

APERSPEJIMAS: Pries pradedami reguliuoti arba tikrinti jrankio veikima, visuomet butinai isjunkite jranki ir isimkite akumulatoriaus kasete.

Pjovimo kampo reguliavimas

APERSPEJIMAS: Pries reguliodami p jovimo kampa, uztikrinkite, kad jrankis buti isjungtas.

Ravéjimo peilio kampa galima keisti trimis lygiais. Norédami pakeisti kampa, sulygiokite ravéjimo peilio iškyša su viena iš reguliavimo plokšeliu iškyšu, tada sumontuokite ravéjimo peilj.

1. Veržliarakciu atlaisvinkite peilio tvirtinimo varžta.
2. Sulygiokite ravéjimo peilio iskysa su viena i reguliavimo ploksteliu iskysu.
3. Vél priveržkite varžta, kad pritvirtintuméte peilj.

Pav.18:1.lskya

NAUDOJIMAS

JSPÉJIMAS: Laikykités ispéjimu ir atsar-gumo priemoniu, nurodytu skyriuje SAUGUMO JSPÉJIMAI ir galios irenginio naudojimo instrukcijoje.

Irankio naudojimas

ASPEJIMAS: Laikykite rankas atokiai nuo ravjimo peilio.
JSPÉJIMAS: Tuo metu bukite labai atsargus, kad suvaldytumete jrankj. Neleiskite, kad jrankis butu nukreiptas jusu arba kito, salia darbo vietos esanciozmogaus, link. Nesuvaldzius jrankio, galima sunkiai susizeisti arba suzeisti salia esancius zmones ir operatoriui.
JSPÉJIMAS: Pries pradédami ravéti, iš ravé-jimo zonos pašalinkite pagalius ir akmenis.

PASTABA: Sis jrankis skirtas mažesněms nei 15 cm (5-7/8") piktžoléms šalinti.

Pav.19

APERSPEJIMAS: Jei tik jmanoma, stenkites nenaudoti sio irankio labai karstomis oro salygomis. Naudodami sjirankj, atsižvelkitej savo fizine bukle.
APERSPEJIMAS:Ravedami saugokites, kad neuzkabintumete peiliu metalines tvoros ar kitu kietu objektu. Ravejimo peilis gali suluzti ir kajnrs suzialoti.
APERSPEJIMAS: Nesiekite jrankiu per toli, ypač - stovédami ant kopěciu, nes tai labai pavojinga. Nedirbkite stovédami ant netvirto ar svyruojančio pagarindo.

PASTABA: Nenaudokite šio jrankio taip, kad variklis sustotu arba suktusi labai letai.

Laikykite jrankj abiem rankomis už priekinés rankenos in galios jrenginio galines rankenos.
Pav.20: 1. Priekine rankena 2. Galine rankena

Jjunkite jrankj, kai ravejimo peilis yra pakeltas nuo zemes. Noredami pradeti raveti, padekite ravejimo peili ant zemes ir letai traukite jrankj link saves. Dirbti lengviau, kai ravejimo peilis yra beveik statmenas zemei.

Pav.21
Pav.22

TECHNÈ PriežIURA

ASPEJIMAS: Pries atlikdami technine jrangos prieziura arba apziura, isjunkite variklj ir isimkite akumulatoriaus kasete. Priesingu atveju mechanizmas gali netycia jsijungti ir rimtai suzialoti.
ASPEJIMAS: Kai tikrinate jranga arba atliekate jos technines prieziuros darbus, visada ja nuleiskite. Surenkant arba reguliuojant jranga esant stacliai padeciai, galima sunkiai susizaloti.
ASPEJIMAS: Laikykites jspejimu ir atsar-gumo priemoniu, nurodytu skyriuje SAUGUMO ISPEJIMAL ir galios irenginio naudojimo instrukcijoje.
PERSPEJIMAS: Atlikdami patikrinimo arba technines prieziuros darbus, muvekite pirstines.

PASTABA: Niekada nenaudokite gazolino, benzino, tirpiklio, spirito arba panasiu medziagu. Gali atsirasti isblukimu, deformaciju arba jtrukimu.

Kad gaminys butu SAUGUS ir PATIKIMAS, jj taisyti, apziureti ar vykdyti bet kokia kitprieziura ar derinimaturi jgaliotasis kompanijos ,Makita"technines prieziuros centras; reikia naudoti tik kompanijos ,Makita" pagaminas atsargines dalis.

Irankio valymas

Nuvaly kite nuo irankio dulkes sausu ar muiliu vandeniu sumirktytu ir nugreztu skuduru.

Peilio techniné priežūra

Po darbo pašalinkite nuo peilio jsipainiojusia Žole arba šaknis

PASTABA: Neplaukite peilio vandeniu. Kitaip gali atsirasti rudziu, gali buti pazeistas peilis arba priedas

Laikymas

Sumontuokite peilio dangtelj ant ravejimo peilio.

Laiky kite jrankj vaikams nepasiekiamoje vietoje.
Laikykite jrankj nuo dregmès ar lietaus apsaugotoje vietoje.
Kai prieda (atskirta nuo galios jrenginio) reikia sandeliuoti, sumontuokite dangtelj ant vamzdizio galo.
Pav.23

Judamuju daliyu sutepimas

PASTABA: Laikykites tepimo dažnumo ir naudojamo tepalo kiekio nurodymu. Kitu atveju judancios dalys gali buti sugadintos del nepakankamo tepimo.

Varanciojiahis:

Ipilkite tepalo ("Makita grease N No.2" ar analogisko)
kas 25 val. darbo.

Pav.24

PASTABA: Originalaus „Makita“ tepalo galite jsigyti is savo vietinio „Makita“ pardavimo atstovo.

Tepimas

Tepimo intervals: Kas 25 darbo valandu

1. Issukite varztä is skylès, kad galétumète sutepti.
   ▶ Pav.25: 1. Varžtas
2. Uztepkite ant jrankio tepalo ("Makita" tepalo SG No.0 arba lygiaverchio) (maždaug 3,0 g).
3. Priveržkite varžta.

GEDIMU ŠALINIMAS

Pries krepdamiesi del remonto darbu, pirmiausia patikrinkite gedimus patys. Kilus problemu, apie kurias nepaaiiskinta vartotojo vadove, nemeginkite ardyti jrankio. Kreipkites i jgaliotuosius „Makita" techninés prieziuros centrus, kuriuose remontui visuomet naudojamos originalios „Makita" keiciamosios dalys.

Nejprasta būkèle Tikétina priežastis (triktis) lštaisomoji priemoné
Variklio nepavyksta paleisti. - Žr. galos jrenginio naudiojimo instrukcija.
Variklis greitai sustoja. - Žr. galios jrenginio naudiojimo instrukcija.
Variklio greitis nedidéja. - Žr. galios jrenginio naudiojimo instrukcija.
Ravëjimo peilis nejuda: ⇒nedelsdami sustabdykite jrengin!	Netinkamai veikia pavarosSYSTEMa. Dél remonto kreipkités j vietinj igalotaji techninés priežiūros centra.
Nejprasta vibracija: ⇒nedelsdami sustabdykite jrengin!	Ravëjimo peilis luzziès, sulenktas arba susidévējès.
	Netinkamai veikia pavarosSYSTEMa. Dél remonto kreipkités j vietinj igalotaji techninés priežiūros centra.
Ravëjimo peilis ir variklis nesustoja: ⇒nedelsdami išimkite akumulatoriü!	Elektros gedimas.
	Išimkite akumulatoriü ir susisiekite su vietiniu igalio-tuoju techninés priežiūros centru del remonto.

PASIRENKAMI PRIEDAI

APERSPEJIMAS:Su siame vadove nurodyta "Makita"masina rekomenduojama naudoti siuos itaisus arba priedus. Naudojant bet kokius kitus itaisus arba priedus, gali kilti pavojus suzaloti zmo- nes. Itaisus arba priedus naudokite tik pagal nurodyta paskirtj.

Jeigu norite daugiau suzinoti apie tuos priedus, kreipkités j artimiausia „Makita" technines prieziuros centra.

Ravéjimo peilis
Kultivatoriaus peilis
Originalus "Makita akumulatorius ir jkroviklis

PASTABA: Kai kurie sarese esantys priedai gali buti pateikti gaminio pakuotéje kaip standartiniai priedai. Jie jvairose salyse gali skirtis.

TEHNILISED ANDMED

Mudel: WA400MP
Löikelaius 220 mm
Möötmed (P × L × K)	980 mm × 226 mm × 196 mm
Netokaal 2,8 kg
