WA400MP - 园艺配件 MAKITA - 免费用户手册

产品类型	园艺配件 - 除草器
品牌	牧田
型号	WA400MP
切割宽度	220 毫米
尺寸（长 × 宽 × 高）	980 毫米 × 226 毫米 × 196 毫米
净重	2.8 千克
兼容的电机单元	DUX60、DUX18、UX01G（无线）
电源	电池（通过电机单元）
刀片类型	除草刀片
可调节切割角度	是，3个位置
用途	地面除草，杂草高度 < 15 厘米
所需防护装备	头盔、眼镜、防噪音耳罩、手套、防滑靴
安全距离	距离旁观者和动物至少5米
清洁	干布或微湿布（肥皂水）
润滑	每25小时使用牧田N°2润滑脂（轴）和SG N°0润滑脂（齿轮）
存放	带刀片罩，放在儿童接触不到的地方，避免潮湿
保修	请参阅牧田条款

常见问题 - WA400MP MAKITA

如何将WA400MP配件安装到电机单元上？

安装调节板，将除草刀片安装到管子上，箭头对准管子，然后固定管子，将销钉与箭头标记对齐。拧紧手柄，并确保手柄表面与管子平行。

如何调节除草刀片的角度？

松开螺栓，将刀片的凸起部分与调节板的三个凸起部分之一对齐，然后以5-10 N·m的扭矩拧紧螺栓。

哪些电机单元与此配件兼容？

认可的电机单元有：DUX60、DUX18和UX01G（无线多功能电机）。切勿将配件用于未经认可的单元。

如何正确使用除草工具？

双手握持工具（前把手和后手柄），将刀片置于地面之上，通电后，将刀片倾斜至几乎垂直的角度，然后慢慢向自己拉动。避免金属围栏和不稳定表面。

需要哪些定期维护？

用干布或微湿布清洁工具。每运行25小时润滑轴（牧田N°2润滑脂）和齿轮（牧田SG N°0润滑脂）。如果刀片磨损或损坏，请更换。

出现异常振动怎么办？

立即停止机器。检查刀片是否断裂、弯曲或磨损。如果是，请更换。如果问题仍然存在，请将工具送到牧田授权的服务中心。

使用后如何存放配件？

将刀片罩固定在除草刀片上，将工具存放在儿童接触不到且干燥的地方。如果配件与电机分开，将盖子盖回管子末端。

有哪些基本的安全预防措施？

始终佩戴头盔、眼镜、防噪音耳罩、手套和防滑靴。让人员和动物远离至少5米。不要在恶劣天气或陡坡上使用。

如何更换除草刀片？

固定刀片罩，用扳手松开螺栓，稍微展开刀片将其取出。安装新刀片，将箭头对准管子，然后以5-10 N·m的扭矩拧紧螺栓。

在哪里可以找到备件或授权的维修中心？

联系您当地的牧田经销商或授权的售后服务中心。仅使用牧田原厂备件，以确保安全和可靠性。

用户手册 WA400MP MAKITA

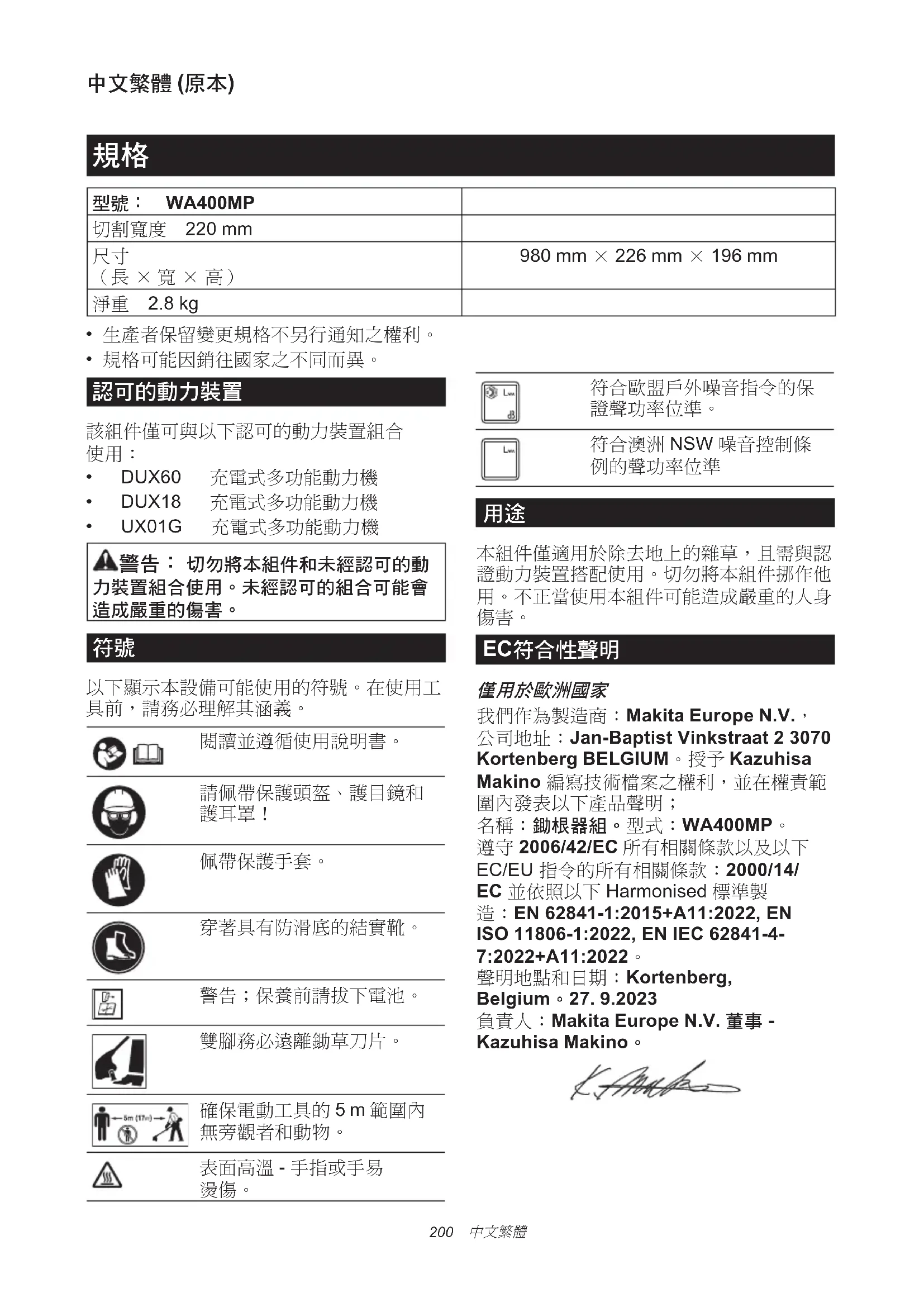

規格
型號：WA400MP
切割寬度 220 mm
尺寸 （長×寬×高）	980 mm × 226 mm × 196 mm
淨重 2.8 kg

• 生產者保留變更規格不另行通知之權利。
  ·規格可能因銷往國家之不同而異。

認可的動力裝置

該組件僅可與以下認可的動力裝置組合使用：

DUX60 充電式多功能動力機
DUX18 充電式多功能動力機
UX01G 充電式多功能動力機

警告：切勿將本組件和未經認可的動力裝置組合使用。未經認可的組合可能會造成嚴重的傷害。

符號

以下顯示本設備可能使用的符號。在使用工具前，請務必理解其涵義。

閱讀並遵循使用說明書。

請佩帶保護頭盔、護目鏡和護耳罩！

佩帶保護手套。

穿著具有防滑底的結實靴。

警告；保養前請拔下電池。

雙腳務必遠離鉤草刀片。

確保電動工具的5m範圍內無旁觀者和動物。

表面高溫-手指或手易燙傷。

符合歐盟戶外噪音指令的保證聲功率位準。

符合澳洲 NSW 噪音控制條例的聲功率位準

用途

本組件僅適用於除去地上的雜草，且需與認證動力裝置搭配使用。切勿將本組件挪作他用。不正常使用本組件可能造成嚴重的人生傷害。

EC符合性聲明

僅用於歐洲國家

我們作為製造商：Makita Europe N.V.，公司地址：Jan-Baptist Vinkstraße 23070 Kortenberg BELGIUM。授予 Kazuhisa Makino 編寫技術檔案之權利，並在權責範圍內發表以下產品聲明；名稱：鈉根器組。型式：WA400MP。遵守2006/42/EC所有相關條款以及以下EC/EU指令的所有相關條款：2000/14/EC並依照以下Harmonised標準製造：EN62841-1:2015+A11:2022, ENISO 11806-1:2022, ENIEC 62841-4-7:2022+A11:2022。聲明地點和日期：Kortenberg, Belgium。27.9.2023 負責人：Makita Europe N.V.董事-Kazuhisa Makino。

安全警告

動根器組安全警告

1. 請勿在惡劣的天氣環境下（尤其是雷雨天）使用機器。這可降低遭到雷擊的風險。
2. 請徹底檢查即將使用機器的地點是否有野生動物。野生動物可能會在機器的操作過程中受傷。
3. 請徹底檢查即將使用機器的地點，並將所有石頭、樹枝、鐵絲、骨頭和其他異物清除。抛擲的物體可能會造成人員受傷。
   4.使用機器前，務必目視檢查鉤草刀片未受損。使用受損零件會提高受傷風險。
4. 請遵循配件更換說明。若不當鎖緊固定螺帽或螺栓的刀片，可能會使刀片損壞或導致刀片脫落。
5. 請戴上護目鏡、護耳罩、頭部防護裝置和手部防護裝置。適當的防護設備可以減少受到飛潰碎片，或意外接觸切割線或刀片而造成的人身傷害。
6. 操作機器時，請務必穿著止滑的防護鞋。請勿在赤腳或穿著露趾涼鞋時操作本機器。這可降低雙腳因與移動的刀頭或切割線接觸而受傷的機率。
7. 使用機器時，請務必穿著長褲。外露的皮膚會增加因飛射物體而受傷的風險。
8. 操作本機器時，務必使旁觀者遠離。飛射的碎片可能會造成嚴重的人生傷害。
9. 請務必使用雙手操作機器。雙手握住機器可避免機器失控。
10. 由於切割線或刀片可能會接觸到隱藏的電線，請僅握持機器的絕緣握持表面。切割線或刀片接觸到「帶電」導線時，可能會使機器上暴露的金屬部分「帶電」並使操作人員觸電。
11. 作業時務必站穩，且只有站在地面上時才可操作機器。光滑或不穩的表面可能導致機器失去平衡或失控。
12. 請勿在陡坡上操作本機器。否則恐提高失控、打滑及墜落的風險，並造成人員受傷。

13. 在坡面上操作本機器時，請務必站穩，一律沿坡面進行操作，切勿朝上或朝下，並在變換方向時格外小心。否則恐提高失控、打滑及墜落的風險，並造成人員受傷。

14. 機器運轉時，請將身體所有部位遠離鉄草刀片。啟動機器前，請確定鉄草刀片沒有接觸任何物體。若在操作本機器期間分心，可能會導致您或他人受傷。

15. 操作機器時，請勿高於腰部。這樣有助於避免意外接觸鉛草刀片，並可在發生意外的情況下更易於控制機器。
16. 切割處於張力下的灌木叢或樹苗時，請小心避免被反彈的物體打到。當木材纖維的張力釋放時，灌木及樹苗可能擊中操作者及/或導致機器失去控制。
17. 切割灌木叢及樹苗時，務必小心謹慎。細長的材料可能會卡住刀片及飛向您，或讓您失去平衡。
18. 使機器維持在受控制的情況下，且鉤草刀片和其他危險的移動部件仍在動作時，請勿觸摸。這可減少移動部件造成受傷的風險。
19. 在機器電源關閉的情況下搬運機器，並確保機器遠離自己的身體。正確操作機器將可減少意外碰觸移動刀頭、切割線或刀片的可能性。
    21.運送或存放機器時，務必在鉤草刀片上裝上護蓋。正確操作機器將可減少意外碰觸刀片的可能性。
20. 僅可使用製造商規定的替代鉤草刀片。不適當的替代零件可能會增加破裂或受傷的風險。
21. 清理卡住的材料或維修機器時，請確認開關已關閉且電池組已取下。清理卡住的材料或進行維修時，若意外啟動機器，可能會導致嚴重的人身傷害。

附加安全警告

一般操作說明

1. 為確保正確操作，使用者必須閱讀本操作說明，使自己熟悉本設備的操作方式。使用者若未充分掌握相關知識，將因操作不當而對自身及他人造成危險。
   2.切勿讓兒童或體力、感覺或心智不健全或缺乏經驗和知識或不熟悉本操作說明的人員使用本機器。當地法規可能會限制操作人員的年齡。
2. 使用本設備時務必特別小心和注意。

3. 如果您的身體狀況不佳，請勿操作本設備。執行各項工作時，請冷靜和小心。請運用常識，並時刻謹記：如果使他人或其財產遭受意外或危險，操作人員或使用者要為此負責。

4. 切勿在附近有人（特别是兒童）或宠物的情况下操作本機器。

5. 本設備出現任何問題或異常狀況時，請立即關閉電機。
6. 當您休息時，或當本設備無人照看時，請關閉並拆下電池組，並將其放在安全位置，以免對他人造成危險，或使本設備受損。
7. 切勿在惡劣天氣環境下（尤其是雷電天氣）使用本機器。

安全装置

1. 操作本機器時，應全程佩戴護目鏡並穿著厚實的鞋子。
2. 操作本機器期間，務必穿著厚實的鞋子和長褲。

啟動本設備

1. 確保附近無兒童或其他人員，並注意工作區域附近的動物。否則應停止使用本設備。
2. 操作期間，請確保工具的 5m 見圍內無任何旁觀者或動物。若有他人靠近，請立即停止工具。
3. 使用前，請務必檢查本設備能否安全操作。檢查切割工具是否穩固，並檢查開關扳機能否操作自如且正確作動。檢查把手是否清潔和乾燥，並測試開關功能。
4. 在繼續使用本設備前，檢查是否有部件受損。當部件受損時，應仔細加以檢查，判斷部件是否能夠正確運作及發揮應有功能。檢查移動部件是否對正及是否卡滯、零件是否破損、安裝是否正確，以及其他可能影響機器運轉的情況。當部件受損時，除非本手冊另有指示，否則應交由授權維修服務中心妥善修復或更換。
5. 只有在手腳均遠離切割工具時才能啟動電機。
6. 開始作業前，請確定切割工具並未接觸任何物品。
7. 使用本工具時，請緊握本工具。
8. 避免意外起動。裝有電池組且手指置於開關上時，請勿搬運工具。安裝電池組時，請確認開關已關閉。
9. 操作之前，請檢查作業區域是否有鐵絲柵欄、石頭或其他堅硬物體。這類物品會損傷鉤草刀片。
10. 在操作本工具之前請檢查籬笆與樹叢中是否有任何異物，如鐵絲柵欄或隱藏電線。

操作方法

1. 只有在光線充足且可見度佳的情況下才能使用本設備。冬季時，應留意濕滑區域和冰、雪（可能滑倒）。在坡地上務必站穩，且務必只能走動，切勿奔跑。
2. 請小心，勿使切割工具傷及手腳。
3. 操作本設備時，切勿站在梯子上。
4. 切勿為了以本設備執行切割作業而攀爬樹木。
5. 切勿在不穩固的表面上工作。
6. 如果在工作範圍內發現砂石和釘子等異物，請加以去除。外來顆粒可能使切割工具受損，且可能因彈飛而造成危險。
7. 萬一切割工具碰觸到石頭或其他硬物，請立即關閉電機並檢查切割工具。
8. 請定期且頻繁地檢查切割工具是否受損（可透過輕拍時所發出的聲響偵測有無細小裂紋）。
9. 遇下列情況，務必從本設備上拆下電池組：

一 本設備無人照看時；
一 清除堵塞物前；
一 檢查、清潔或保養本設備前；
一擊打到異物後；
一 本設備出現異常震動時。

1. 電機關閉後，切割裝置還會繼續運轉。
2. 安裝或拆卸刀片保護罩時，小心不要傷到手。

保養注意事項

1.開始工作前，必須檢查本設備的狀況，尤其是切割工具和防護裝置的狀況。
2. 在執行保養作業、更換切割工具或清潔本設備或切割工具前，請關閉電機並拆下電池組。
3. 不使用時，請在工具上安裝刀片保護罩，並將工具存放在兒童接觸不到的室內乾燥高處或加鎖位置。

妥善保存這些手冊。

警告：請勿為圖方便或因對產品足夠熟悉（因重複的使用）而不嚴格遵循產品的安全規則。使用不當或不遵循本說明書中的安全規則會導致嚴重的人身傷害。

部件說明

圖片1：1. 刀片保護罩 2. 盏子 3. 鍉草刀片

装配

警告：組裝或調整設備前，請關閉馬達並取下電池組。否則，機器可能會意外啟動並導致受傷。
警告：組裝或調整設備時，請始終將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

組裝組件

1. 將2個調整板安裝至組件，使調整板的凹槽朝外。

▶圖片2: 1. 説整板
2. 將鈍草刀片安裝至調整板上，同時將刀片稍微向外開啟。

安裝鉤草刀片時，務必確保箭頭指向連接管。

▶圖片3:1.箭頭

將勅草刀片的凸起部分對準調整板上的任一凸起部分，即可變更勅草刀片的角度。

▶圖片4：1.凸起部分

注意：確定鉤草刀片上的箭頭朝向圖中所示的方向。

▶圖片5: 1. 箭頭

1. 確定鉤草刀片與調整板保持接合。

圖片6

1. 從沒有螺帽的那側插入螺栓，並使用扳手鎖緊螺栓。

確保螺栓確實緊固。

▶圖片7：1.螺栓2.螺帽

注：鎖緊扭力：5-10 N·m

安装連接管

小心：安裝完成後，務必檢查組件外管已確實固定。安裝不當可能造成組件自動力裝置脫落並導致人員受傷。

將連接管安裝於動力裝置。

1. 取下外管末端的盖子。

▶圖片8：1.外管2.蓋子

注意：蓋子請勿丟棄，於收納本組件時會用到。

1. 將固定桿朝組件轉動。
   ▶图片9：1. 固定桿
2. 將插銷對齊動力裝置上的箭頭標誌。插入外管，直到釋放按鈕彈出。

確認位置線位於動力裝置上的箭頭標誌尖端，且動力裝置上的箭頭標誌及外管上的箭頭標誌彼此相對。

▶圖片10：1.釋放按鈕2.動力裝置上的箭頭標誌3.銷4.位置線5.外管上的箭頭標誌

4.將固定桿朝動力裝置轉動。

▶圖片11: 1. 固定桿

確認固定桿表面與連接管平行。

注意：請勿在未插入組件外管的情況下鎖緊固定桿。否則固定桿可能會過度鎖緊傳動軸的入口並造成損壞。

若要取下組件外管，請將固定桿朝組件轉動，並於壓下釋放按鈕的同時拉出外管。

▶圖片12：1.釋放按鈕2.固定桿3.連接管

拆下或安裝刀片保護罩

若要拆下刀片保護罩，請將刀片保護罩向內推並將其轉動。

▶圖片13：1. 刀片保護罩

若要安裝刀片保護罩，請將刀片保護罩鉤住鈍草刀片並將其轉動。

▶圖片14：1. 刀片保護罩

注：如圖所示，可將刀片保護罩安裝至連接管上。

▶圖片15：1. 刀片保護罩

安装或拆卸锄草刀片

小心：更換鈍草刀片時，請務必配戴手套，以免雙手直接接觸鈍草刀片。
小心：在拆下或安裝鉤草刀片前，請裝上刀片保護罩。

1. 將刀片保護罩裝在鈍草刀片上。
   2.使用扳手鬆開螺栓，並將螺栓取下。

▶圖片16: 1.螺栓

1. 稍微將鈉草刀片向外開，同時將鈉草刀片取下。

▶圖片17

安裝鈉草刀片時，務必參照組裝組件的指示。

功能描述

小心：調節或檢查工具功能之前，請務必關閉工具電源開關並取下電池組。

调整切割角度

小心：在調整切割角度之前，請務必關閉工具電源。

鈉草刀片的角度共有三個變更選項。若要調整角度，將鈉草刀片的凸起部分對準調整板上的任一凸起部分，然後安裝鈉草刀片。

1. 使用扳手鬆開固定切割刀片的螺栓。
2. 將鉤草刀片的凸起部分對準調整板上的任一凸起部分。
3. 重新鎖緊螺栓以固定切割刀片。

▶图片18：1.凸起部分

操作

警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

操作工具

警告：使雙手遠離鉤草刀片。
警告：任何時候都務必特別小心地控制工具。切勿使工具偏向自身或工作區域中的任何人員。工具失控會對鄰近和操作人員造成嚴重的傷害。
警告：開始鈍草前，請清除雜草區域內的樹枝和石頭。

注：本工具適用於清除低於15cm(5-7/8")的雜草。

圖片19

小心：盡量避免在非常熱的天氣下操作本工具。操作本工具時，請注意您的身體狀況。
小心：鈉草時，請小心勿意外接觸到金屬籬笆或其他堅硬物體。鈉草刀片可能會斷裂並使人員受傷。
小心：使用工具時過度前傾伸展身體（尤其是站在梯子上時）極度危險。請勿站在任何會晃動或不穩固的地方工作。

注意：請勿以會導致電機停止或以極低速轉動的方式使用本工具。

握住動力裝置的前手柄和後把手，以雙手握住工具。

▶圖片20：1. 前手柄 2. 後把手

應在鉤草刀片遠離地面時開啟工具電源。將鉤草刀片置於地面上，然後將工具緩慢拉向您的方向進行鉤草。鉤草刀片與地面幾乎呈垂直角度時，會更容易操作。

圖片21
圖片22

保養

警告：在檢查或保養設備前，請關閉馬達並取下電池組。否則，機器有可能意外啟動並導致重傷。
警告：檢查或保養本設備時，請一律將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。
小心：進行檢查和保養時，請配戴手套。

注意：切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致工具變色、變形或出現裂縫。

為了保證產品的安全與可靠性，任何維修或其他維修保養工作需由Makita（牧田）授權的或工廠維修服務中心來進行。務必使用Makita（牧田）的更換部件。

清潔本工具

清潔本工具時，請以乾布或泡過肥皂水並擰乾的布拭去灰塵。

刀片保養

操作完畢後，將纏繞的雜草或草根從刀片上取下。

注意：請勿在水中清洗刀片。否則可能會使刀片或組件生鏽或損壞。

存放

將刀片保護罩裝在鉤草刀片上。請將本工具存放在兒童接觸不到的地方。請勿將本工具存放在潮溼或有雨的地方。存放由動力裝置分離之組件時，請蓋上外管末端的封蓋。
圖片23

潤滑移動部件

注意：按照頻度說明塗抹一定量的油脂。否則不充分的潤滑可能會損壞運動部件。

驅動軸：

每操作25小時塗抹潤滑脂（Makita潤滑脂N No.2或同級品）。

圖片24

注：Makita原廠潤滑脂可向Makita當地經銷商購買。

润滑油润滑

潤滑間隔：每操作25小時

1. 取下開孔中的螺栓以進行潤滑。
   ▶圖片25: 1.螺栓
2. 將潤滑脂（Makita（牧田）潤滑脂 SG No.0或同級產品）擠入工具（參考值：大約 3.0g ）。
3. 鍍緊螺栓。

故障排除

請求維修之前先自行檢查。如果您發現本手冊中未作說明的問題，請勿拆解工具。應詢問Makita（牧田）授權的維修服務中心。務必使用Makita（牧田）的更換部件進行維修。

異常狀態 可能原因(故障) 糾正措施
馬達未啟動。 -請參閱動力裝置的使用說明書。
馬達很快停止。 -請參閱動力裝置的使用說明書。
馬達速度未變快。 -請參閱動力裝置的使用說明書。
鉤草刀片無法移動: →立即停止機器!	驅動系統無法正常工作。請當地授權的維修服務中心進行維修。
異常振動: →立即停止機器!	鉤草刀片破損、彎曲或磨損。更换鉤草刀片。
	驅動系統無法正常工作。請當地授權的維修服務中心進行維修。
鉤草刀片及馬達無法停止: →立即卸下電池組!	電氣故障。拆下電池組並請當地授權的維修服務中心進行維修。

選購附件

小心：這些配件或組件為本說明書所列的Makita（牧田）機器專用。如使用其他廠牌的配件或組件，可能會發生人員受傷的危險。僅可將選購配件或組件用於其規定目的。

如您需要瞭解更多關於這些選購附件的信息，請諮詢當地的Makita（牧田）維修服務中心。

·锄草刀片
·耕耘刀片
- Makita（牧田）原裝電池和充電器

注：本列表中的部分部件，可能為產品包裝內隨附的標準配件。內容可能因國家而異。
