KÄYTTÖOHJE WUSB6300 LINKSYS

• ”Windows 7” on page 4

Sisällys Tuotteen yleiskatsaus Ominaisuudet 1 Asennus Asennus 2 Langattoman verkon määrittäminen Wi-Fi-asetusten automaattinen määritys 3 Langattoman verkon määritysapuohjelma 3 Käyttöjärjestelmän sisäisen langattoman verkon asentaminen 3 Vianmääritys WUSB6300 10 Tekniset tiedot Linksys WUSB6300 111 Tuotteen yleiskatsaus Linksys WUSB6300 Kiitos, että valitsit Linksysin Wireless Dual Band AC1200 -USB. Uusinta langatonta verkkotekniikkaa käyttävä sovitin lisää tai päivittää langattoman yhteyden Windows-pohjaisiin pöytä- tai kannettaviin tietokoneisiin. Tietojen ja langattoman yhteyden suojaamista varten voit käyttää WPA2 (Wi-Fi Protected Access 2) -salausta. Ominaisuudet Wi-Fi Protected Setup-painike USB-liitin WPS-/suojausmerkkivalo Virran/tilan merkkivalo USB-liitäntä: liitä tämä pää tietokoneen vapaaseen USB-porttiin. Virran/tilan merkkivalo: vilkkuu, kun langaton verkko toimii. Wi-Fi Protected Setup™ -painike: Muodosta yhteys tietokoneestasi langattomaan verkkoon painamalla tätä painiketta ja reitittimen Wi-Fi Protected Setup -painiketta. WPS-/suojausmerkkivalo: Ilmaisee suojaustilan ja antaa palautetta WPS (Wi-Fi Protected Setup) -kättelyn aikana. Tuotteen yleiskatsaus2 Asennus Linksys WUSB6300 Tässä luvussa kuvataan sovittimen asennustoimet. Asennus Sovittimen asentaminen:

1. Aseta CD-levy tietokoneen CD- tai DVD-asemaan.

2. Windows 8: Valitse näytön oikeassa yläkulmassa vaihtoehto Tap to

choose what happens to this disc (Valitse levytoiminto napsauttamalla tätä).

3. Valitse Set up your Linksys Adapter (Määritä Linksys-sovitin).

Jos et näe tätä kehotetta, käynnistä asennus suoraan CD-levyltä. Tee niin seuraavien käyttöjärjestelmäkohtaisten ohjeiden mukaisesti: Windows 8 a. Kirjoita päänäytössä Tietokone ja valitse sitten Computer (Tietokone), kun se tulee näkyviin Apps (Sovellukset)-luetteloon. b. Kaksoisnapsauta CD- tai DVD-asemaa. Windows 7 ja Windows Vista a. Valitse Käynnistä > Tietokone. b. Kaksoisnapsauta CD- tai DVD-asemaa. Windows XP a. Valitse Käynnistä ja sitten Oma tietokone. b. Kaksoisnapsauta CD- tai DVD-asemaa.

4. Asenna langaton Linksys-reititin näytön ohjeiden mukaisesti.

Huomautus Sovitin on asennettava vain kerran. Tämän jälkeen tietokoneesi tunnistaa sen aina, kun se liitetään tietokoneen USB-porttiin. Asennus3 Wi-Fi-asetusten automaattinen määritys Linksys WUSB6300 Voit määrittää sovittimen langattomat yhteysasetukset seuraavien toimintojen avulla:

• Wi-Fi Protected Setup™ (jos käyttämäsi reititin, yhdyskäytävä tai tukiasema tukee sitä)

• tietokoneen langattoman verkon määritysapuohjelma

• käyttöjärjestelmän sisäisen langattoman verkon asennus. Wi-Fi-asetusten automaattinen määritys Yhteyden muodostaminen Wi-Fi-asetusten automaattisen määrityksen avulla:

1. Paina langattoman reitittimen, yhdyskäytävän tai tukiaseman Wi-Fi

Protected Setup -painiketta.

2. Paina kahden minuutin kuluessa sovittimen sivussa olevaa Wi-Fi

Protected Setup -painiketta vähintään kolme sekuntia. Merkkivalo vilkkuu yhteyttä muodostettaessa ja alkaa palaa yhtäjaksoisesti, kun yhteys on muodostettu. Wi-Fi Protected Setup-painike Langattoman verkon määritysapuohjelma Saat lisätietoja langattoman verkon määritysapuohjelman käyttöohjeesta, jos ohjelma on asennettu tietokoneeseesi. Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Käytä käyttöjärjestelmäsi apuohjelmaa seuraavien ohjeiden mukaisesti:

• Windows Vista sivulla 5

• Windows XP sivulla 7 Windows 8 Kun sovitin on asennettu, siirrä hiiren osoitin näytön oikeaan alakulmaan ja valitse Settings (Asetukset). Napsauta langattoman verkon kuvaketta . Näytön oikeaan reunaan avautuu Network (Verkko) -valikko, josta näet käytettävissä olevat langattomat verkot ja yhteyden nykyiset tilatiedot. Langattoman verkon määrittäminen4 Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Linksys WUSB6300 Uusi langaton yhteys Yhteyden muodostaminen toiseen langattomaan verkkoon:

1. Siirrä hiiren osoitin näytön oikeaan alakulmaan ja valitse Settings

2. Napsauta langattoman verkon kuvaketta . Näyttöön avautuu Network

(Verkko) -valikko, josta näet käytettävissä olevat langattomat verkot ja yhteyden nykyiset tilatiedot.

3. Anna verkosta lisätietoja pyydettäessä (kuten salasana).

Windows 7 Kun olet asentanut sovittimen, langattoman verkon määritysapuohjelman kuvake näkyy tietokoneen ilmaisinalueella. (Jos kuvaketta ei näy, napsauta ilmaisinalueen Näytä piilotetut kuvakkeet -nuolta .) Kun osoitat hiiren kohdistimella kuvaketta, langattoman yhteyden tilatiedot näytetään. Uusi langaton yhteys Yhteyden muodostaminen toiseen langattomaan verkkoon:

1. Napsauta langattoman verkon määritysapuohjelman kuvaketta. Valittavissa

olevien langattomien verkkojen luettelo avautuu.

2. Valitse verkko ja valitse Connect (Yhdistä).

Jos verkossa ei käytetä langatonta suojausta, tietokone muodostaa yhteyden langattomaan verkkoon, ja toiminto on valmis.5 Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Linksys WUSB6300

3. Kirjoita WPA-/WPA2-salauslause tai WEP-avain (käyttämäsi suojaustyypin

mukaisesti) ja valitse OK. Tämä näyttö avautuu sovittimen muodostaessa yhteyttä verkkoon. Äläperuuta, ellet halua katkaista yhteyttä. Tietokoneen yhteys langattomaan verkkoon on muodostettu. Huomautus Lisätietoja langattoman verkon määritysapuohjelmasta saat napsauttamalla Käynnistä-painiketta ja valitsemalla Ohje ja tuki. Windows Vista Kun olet asentanut sovittimen, langattoman verkon määritysapuohjelman kuvake näkyy tietokoneen ilmaisinalueella. Kun osoitat hiiren kohdistimella kuvaketta, langattoman yhteyden tilatiedot näytetään. Uusi langaton yhteys Yhteyden muodostaminen toiseen langattomaan verkkoon:

1. Napsauta hiiren kakkospainikkeella langattoman verkon

määritysapuohjelman kuvaketta.

2. Valitse Connect to a network (Yhdistä verkkoon).6

Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Linksys WUSB6300

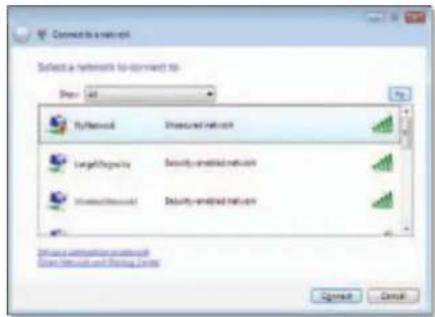

3. Valitse verkko ja valitse Connect (Yhdistä).

4. Jos verkossasi käytetään langatonta suojausta, siirry kohtaan 5.

Jos verkossasi ei käytetä langatonta suojausta, tämä näyttö avautuu. a. Jos haluat muodostaa yhteyden suojaamattomaan verkkoon, valitse Connect Anyway (Yhdistä tästä huolimatta) ja siirry kohtaan 6.

5. Kirjoita WPA-/WPA2-salauslause tai WEP-avain (käyttämäsi suojaustyypin

mukaisesti) ja valitse Connect (Yhdistä). Tämä näyttö avautuu sovittimen muodostaessa yhteyttä verkkoon. Äläperuuta, ellet halua lopettaa asennusta.7 Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Linksys WUSB6300 Tämä näyttö avautuu, kun yhteys verkkoon on muodostettu.

6. Jos haluat tallentaa asetukset, valitse Save this network (Tallenna tämä

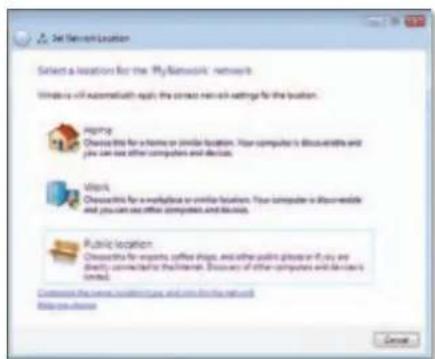

Set Network Location (Määritä verkkosijainti) -näyttö voi avautua. Tässä näytössä voit valita sijainnin mukaiset asetukset. a. Valitse Home (Koti), Work (Työ) tai Public location (Julkinen sijainti) ja valitse seuraavassa näytössä Close (Sulje). Huomautus Lisätietoja langattoman verkon määritysapuohjelmasta saat napsauttamalla Käynnistä-painiketta ja valitsemalla Ohje- ja tuki. Tietokoneen yhteys langattomaan verkkoon on muodostettu. Windows XP Kun olet asentanut sovittimen, Windows XP:n langattoman verkon Wireless Zero Configuration -määritysapuohjelman kuvake näkyy tietokoneen ilmaisinalueella. Kun osoitat hiiren kohdistimella kuvaketta, langattoman yhteyden tilatiedot näytetään.8 Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Linksys WUSB6300 Uusi langaton yhteys Yhteyden muodostaminen uuteen langattomaan verkkoon:

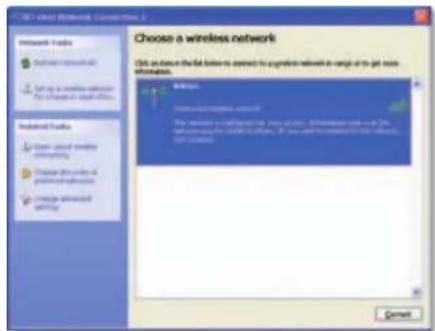

1. Napsauta hiiren kakkospainikkeella tietokoneen ilmaisinalueella olevaa

Windows XP:n langattoman verkon Wireless Zero Configuration -määritysapuohjelman kuvaketta ja valitse Näytä vapaat langattomat verkot. Näyttöön avautuvassa ikkunassa näytetään käytettävissä olevat langattomat verkot.

2. Valitse verkko ja valitse Connect (Yhdistä).

Jos verkossa käytetään langatonta suojausta, siirry kohtaan 4. Jatka muussa tapauksessa kohtaan 3.

3. Yhdistä sovitin suojaamattomaan verkkoon valitsemalla Connect Anyway

(Yhdistä tästä huolimatta). Tietokone muodostaa nyt yhteyden langattomaan verkkoon, ja toiminto on valmis.

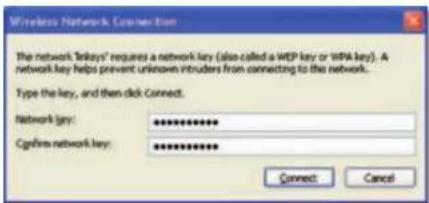

4. Jos verkossa käytetään langatonta WEP (Wired Equivalent Privacy) -suojausta,

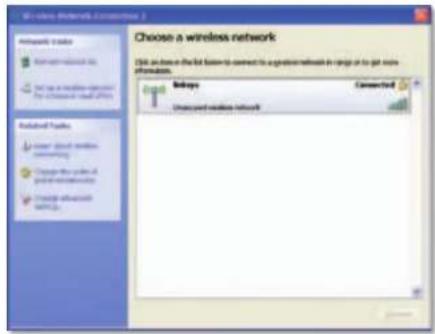

kirjoita WEP-avain Network key (Verkkoavain)- ja Confirm network key (Vahvista verkkoavain) -kenttiin. Jos verkossa käytetään langatonta WPA/ WPA2 (Wi-Fi Protected Access) -suojausta, kirjoita salauslause Network key (Verkkoavain)- ja Confirm network key (Vahvista verkkoavain) -kenttiin. Valitse Connect (Yhdistä). Huomautus Windows XP:n langattoman verkon Wireless Zero Configuration -määritys ei tue WEP-salauslauseen käyttöä. Kirjoita langattoman reitittimen tai tukiaseman WEP-avain. Huomautus jos verkossa käytetään WPA2-suojausta, varmista, että asennettuna on Windows XP -päivitys (KB893357), joka on saatavilla osoitteesta www.microsoft.com.9 Käyttöjärjestelmän sisäisen langattoman verkon asentaminen Linksys WUSB6300 Langattoman verkkosi tila on Connected (Yhdistetty), kun yhteys toimii. Huomautus Lisätietoja langattoman verkon määritysapuohjelmasta saat napsauttamalla Käynnistä-painiketta ja valitsemalla Ohje- ja tuki. Tietokoneen yhteys langattomaan verkkoon on muodostettu.10 Vianmääritys Linksys WUSB6300 WUSB6300 Tietokone ei tunnista sovitinta.

• Varmista, että sovitin on liitetty kunnolla tietokoneen USB-porttiin.

• Liitä sovitin eri USB-porttiin. Tietokone ei voi muodostaa yhteyttä muihin langattomassa verkossa oleviin tietokoneisiin.

• Varmista, että tietokoneisiin on kytketty virta.

• Varmista, että sovittimelle on määritetty sama langattoman verkon nimi (eli SSID, Service Set Identifier) ja samat langattomat suojausasetukset kuin langattoman verkon muille tietokoneille. Huomautus jos et löydä vastausta kysymykseesi tästä, lisätietoja on tukisivulla osoitteessa Linksys.com/support. Vianmääritys11 Tekniset tiedot Linksys WUSB6300 Linksys WUSB6300 Mallinumero WUSB6300 Standardit 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac Liitäntä USB 3.0 Merkkivalot Linkki/toiminta, WPS Antennit 2 sisäistä kaksitaajuista Painike Wi-Fi-asetusten automaattinen määritys Suojausominaisuudet WEP, WPA & WPA2 Personal, WPA & WPA2 Enterprise, Wi-Fi-asetusten automaattinen määritys Suojausavaimen pituus, bittiä Jopa 128-bittinen salaus Käyttöjärjestelmän vaatimukset Windows XP, Windows Vista, Windows Vista 64-bit Edition, Windows 7 tai Windows 7 64-bit, Windows 8, Windows 8 (64-bittinen) Käyttöympäristötiedot Mitat 89 x 30 x 11 mm Paino 17 g Sertiointi FCC, CE, IC, RoHS, WEEE, IDA, C-Tick, Wi-Fi A/B/G/N/AC Käyttölämpötila 0–40ºC) Säilytyslämpötila –20–70ºC) Käyttöympäristön ilmankosteus 10–85%, tiivistymätön Säilytyskosteus 5–90% tiivistymätön Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta. Tekniset tiedotBELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit ovat omistajiensa omaisuutta. © 20022013 Belkin International, Inc. ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään. Palkittu joka päivä vuorokauden ympäri toimiva tekninen tuki on käytettävissä osoitteessa linksys.com/support 3425-01709Aa Guide de l’utilisateur WUSB6300 Adaptateur compact USB double bande sans fil AC1200i Linksys WUSB6300
