РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WUSB6300 LINKSYS

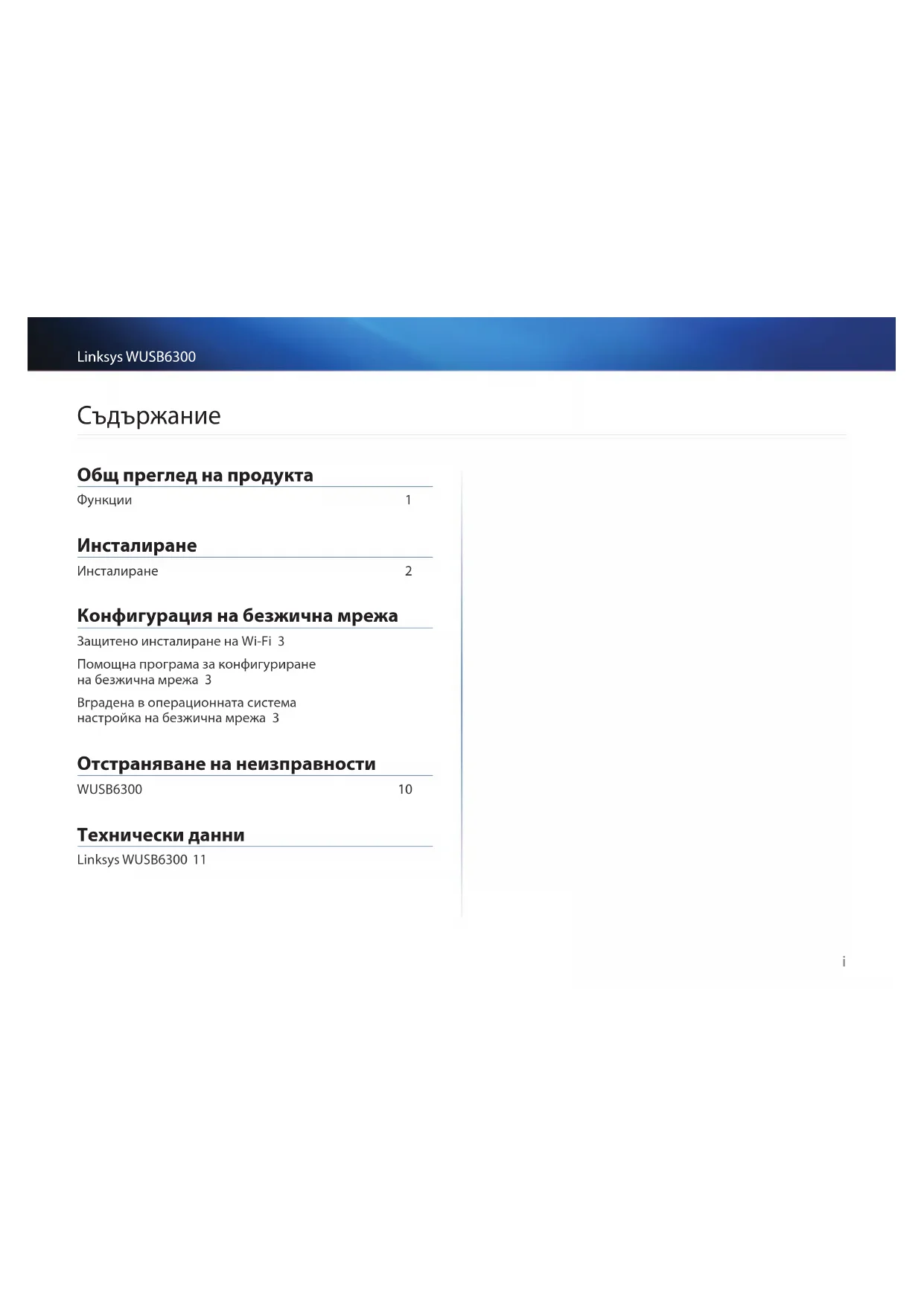

Общ преглед на продукта Функции 1 Инсталиране Инсталиране 2 Конфигурация на безжична мрежа Защитено инсталиране на Wi-Fi 3 Помощна програма за конфигуриране на безжична мрежа 3 Вградена в операционната система настройка на безжична мрежа 3 Отстраняване на неизправности WUSB6300 10 Технически данни Linksys WUSB6300 111 Общ преглед на продукта Linksys WUSB6300

Благодарим ви за избора на двучестотния безжичен mini USB адаптер AC1200. С използване на най-новата безжична мрежова технология адаптерът добавя или актуализира настройките за безжично свързване на вашия настолен или преносим компютър, базиран на Windows. За по- добра защита на вашите данни и осигуряване на поверителност можете да използвате шифроване на Wi-Fi Protected Access 2 (WPA2) за защита на вашата безжична връзка.

Бутон Wi-Fi Protected Setup USB щепсел Светодиод за WPS/защита Светодиод за захранване/

USB накрайник: Свържете този край със свободен USB порт на компютъра. Светодиод за захранване/състояние: Примигва, когато има безжично мрежово свързване. Бутон Wi-Fi Protected Setup™: Натиснете този бутон и бутона Wi-Fi Protected Setup на рутера или точката за достъп, за да свържете компютъра си към безжичната мрежа. Светодиод за WPS/защита: Показва състоянието на защитата и осигурява обратна връзка по време на процедурата за установяване на връзка (handshaking) на Wi-Fi Protected Setup. Общ преглед на продукта2 Инсталиране Linksys WUSB6300 В тази глава е описана процедурата за инсталиране на адаптера. Инсталиране За инсталиране на адаптера:

1. Поставете компактдиска в CD или DVD устройството.

2. За Windows 8 щракнете върху Чукнете, за да изберете какво да

стане с този диск в горния десен ъгъл на екрана.

3. Щракнете върху Set up your Linksys Adapter (Настройка на

адаптер Linksys). Ако не виждате това, отворете си достъп до настройката директно от компактдиска. За да направите това, изпълнете следните стъпки за вашата конкретна операционна система: Windows 8 a. Напишете Компютър в главния екран, след което щракнете върху Компютър, когато се появи в списъка Приложения. b. Щракнете двукратно върху CD или DVD устройството. Windows 7 и Windows Vista a. Отидете на Старт > Компютър. b. Щракнете двукратно върху CD или DVD устройството. Windows XP a. Натиснете Старт, след това Моят компютър. b. Щракнете двукратно върху CD или DVD устройството.

4. Следвайте инструкциите на екрана, за да завършите инсталирането

За инсталиране на адаптера е необходимо да изпълните инсталиращата програма само веднъж. След като изпълните инсталиращата програма, вашият компютър разпознава адаптера всеки път, когато той се свързва с USB порта на компютъра. Инсталиране3 Защитено инсталиране на Wi-Fi Linksys WUSB6300 За да конфигурирате настройките за безжична връзка на адаптера, можете да използвате:

• Wi-Fi Protected Setup™ (ако рутерът, шлюзът или точката за достъп го

• помощната програма за конфигуриране на безжична мрежа във вашия компютър

• вградената във вашата операционна система настройка на безжична

Защитено инсталиране на Wi-Fi За да се свържете с помощта на Wi-Fi Protected Setup:

1. Натиснете бутона Wi-Fi Protected Setup на безжичния си рутер, шлюз

или точка за достъп.

2. В рамките на две минути натиснете и задръжте поне за три секунди

бутона Wi-Fi Protected Setup отстрани на адаптера. Светодиодът мига по време на свързване, след това остава да свети постоянно, когато връзката е установена. Бутон Wi-Fi Protected Setup Помощна програма за конфигуриране на безжична мрежа Ако на компютъра ви има инсталирана помощна програма за конфигуриране на безжична мрежа, за указания вижте документацията

Вградена в операционната система настройка на безжична мрежа Следвайте указанията в съответния раздел по-долу, за да използвате вградената помощна програма на вашата операционна система.

• „Windows XP“ на страница 7 Windows 8 След като инсталирате адаптера, преместете курсора на мишката в долния десен ъгъл на екрана, след което щракнете върху Настройки. Щракнете върху иконата на безжична мрежа . Отваря се менюто Мрежа в дясната страна на екрана, показващо достъпните безжични мрежи и моментното ви състояние на свързаност. Конфигурация на безжична мрежа4 Вградена в операционната система настройка на безжична мрежа Linksys WUSB6300 Нова безжична връзка За свързване към друга безжична мрежа:

1. Преместете курсора на мишката в долния десен ъгъл на екрана, след

което щракнете върху Настройки.

2. Щракнете върху иконата на безжична мрежа . Отваря се менюто

Мрежа, показващо достъпните безжични мрежи и моментното ви състояние на свързаност.

3. Ако ви бъде поискано, въведете евентуално нужните допълнителни

данни за мрежата (например парола). Windows 7 След инсталирането на адаптера в системната област на компютъра се появява икона на помощната програма Wireless Network Configuration (Конфигурация на безжична мрежа). (Ако не виждате иконата, щракнете върху стрелката на Show hidden icons (Покажи скритите икони) . Когато курсорът на мишката се движи над иконата, се появява информация за състоянието на вашата безжична връзка. Нова безжична връзка За свързване към друга безжична мрежа:

1. Щракнете върху иконата на помощната програма Wireless Network

Configuration (Конфигурация на безжична мрежа). Появява се списък на наличните безжични мрежи.

2. Изберете вашата мрежа и след това щракнете върху Connect

(Свързване). Ако мрежата ви не използва защита на безжичната мрежа, компютърът сега се свързва с безжичната мрежа и сте готови.5 Вградена в операционната система настройка на безжична мрежа Linksys WUSB6300

3. Въведете паролата за Wi-Fi Protected Access (WPA/WPA2) или ключа

Wired Equivalent Privacy (WEP) (в зависимост от типа защита), а след това щракнете върху OK. Този екран се появява, докато адаптерът се свързва с вашата мрежа. Не правете отмяна, освен ако не искате да прекъснете връзката. Сега компютърът е свързан с вашата безжична мрежа.

За помощ във връзка с помощната програма за конфигурация на безжична мрежа щракнете върху Start (Старт) и след това върху Help and Support (Помощ и поддръжка). Windows Vista След инсталирането на адаптера в системната област на компютъра се появява икона на помощната програма Wireless Network Configuration (Конфигурация на безжична мрежа). Когато курсорът на мишката се движи над иконата, се появява информация за състоянието на вашата безжична връзка. Нова безжична връзка За свързване към друга безжична мрежа:

1. Щракнете с десния бутон върху иконата на помощната програма

Wireless Network Configuration (Конфигурация на безжична мрежа).

2. Щракнете върху Connect to a network (Свързване към мрежа).6

Вградена в операционната система настройка на безжична мрежа Linksys WUSB6300

3. Изберете вашата мрежа и след това щракнете върху Connect

4. Ако вашата мрежа използва защита на безжична мрежа, отидете на

стъпка 5. Ако вашата мрежа не използва защита на безжична мрежа, се появява този екран. a. За да се свържете с вашата незащитена безжична мрежа, щракнете върху Connect Anyway (Свържи се въпреки това) и отидете на стъпка 6.

5. Въведете паролата за Wi-Fi Protected Access (WPA/WPA2) или ключа

Wired Equivalent Privacy (WEP) (в зависимост от типа защита), а след това щракнете върху Connect (Свързване). Този екран се появява, докато адаптерът се свързва с вашата мрежа. Не правете отмяна, освен ако не искате да прекъснете инсталирането.7 Вградена в операционната система настройка на безжична мрежа Linksys WUSB6300 Този екран се появява, когато сте свързани с вашата мрежа.

6. Ако искате да запаметите настройките си, изберете Save this network

(Запиши тази мрежа).

7. Щракнете върху Close (Затваряне).

Може да се появи екранът Set Network Location (Избор на местоположение на мрежата). Този екран улеснява прилагането на правилните настройки за вашия тип местоположение. a. Щракнете върху Home (Дом), Work (Работа), или Public location (Публично местоположение) и след това върху Close (Затваряне) на новопоявилия се екран.

За помощ във връзка с помощната програма за конфигурация на безжична мрежа щракнете върху Start (Старт) и след това върху Help and Support (Помощ и поддръжка). Сега компютърът е свързан с вашата безжична мрежа. Windows XP След инсталирането на адаптера в системната област на компютъра се появява иконата Windows XP Wireless Zero Configuration Utility (Помощна програма за нулева конфигурация на безжична мрежа за Windows XP). Когато курсорът на мишката се движи над иконата, се появява информация за състоянието на вашата безжична връзка.8 Вградена в операционната система настройка на безжична мрежа Linksys WUSB6300 Нова безжична връзка За свързване към нова безжична мрежа:

1. Щракнете с десен бутон върху иконата Windows XP Wireless Zero

Configuration (Помощна програма за нулева конфигурация на безжична мрежа за Windows XP) в системната област на компютъра и след това върху View Available Wireless Networks (Показване на достъпните безжични мрежи). В прозорец се показват достъпните безжични мрежи.

2. Изберете желаната от вас мрежа и след това щракнете върху Connect

(Свързване). Ако мрежата използва защита на безжична мрежа, отидете на стъпка

4. В противен случай продължете със стъпка 3.

3. Щракнете върху Connect Anyway (Свържи се въпреки това), за да

свържете адаптера с вашата незащитена мрежа. Компютърът сега се свързва с безжичната мрежа и сте готови.

4. Ако вашата мрежа използва защита на безжична мрежа Wired

Equivalent Privacy (WEP), въведете WEP Key в полетата Network key (Ключ на мрежата) и Confirm network key (Потвърждение на ключа на мрежата). Ако вашата мрежа използва защита на безжична мрежа Wi-Fi Protected Access (WPA/WPA2), въведете паролата в полетата Network key (Ключ на мрежата) и Confirm network (Потвърждение на ключа на мрежата). Щракнете върху Connect (Свързване).

Windows XP Wireless Zero Configuration (Нулева конфигурация на безжична мрежа за Windows XP) не поддържа използване на WEP парола. Въведете точния WEP ключ, който се използва от вашия безжичен рутер или точка за достъп.

Ако вашата мрежа използва защита WPA2, проверете дали сте инсталирали актуализацията Update for Windows XP (KB893357), налична на адрес www.microsoft.com.9 Вградена в операционната система настройка на безжична мрежа Linksys WUSB6300 Вашата безжична мрежа ще се появи като Connected (Свързана), когато връзката е активна.

За помощ във връзка с помощната програма за конфигурация на безжична мрежа щракнете върху Start (Старт) и след това върху Help and Support (Помощ и поддръжка). Сега компютърът е свързан с вашата безжична мрежа.10 Отстраняване на неизправности Linksys WUSB6300 WUSB6300 Вашият компютър не разпознава адаптера.

• Проверете дали адаптерът е поставен правилно в USB слота на

• Свържете адаптера с друг USB порт. Компютърът не може да комуникира с другите компютри във вашата безжична мрежа.

• Проверете дали компютрите са включени.

• Проверете дали адаптерът е конфигуриран със същото име на безжична мрежа (също така наречено SSID или Service Set Identifier) и настройки за безжична защита, както на другите компютри във вашата безжична мрежа.
