KÄYTTÖOHJE TESM 8 L Dual EINHELL

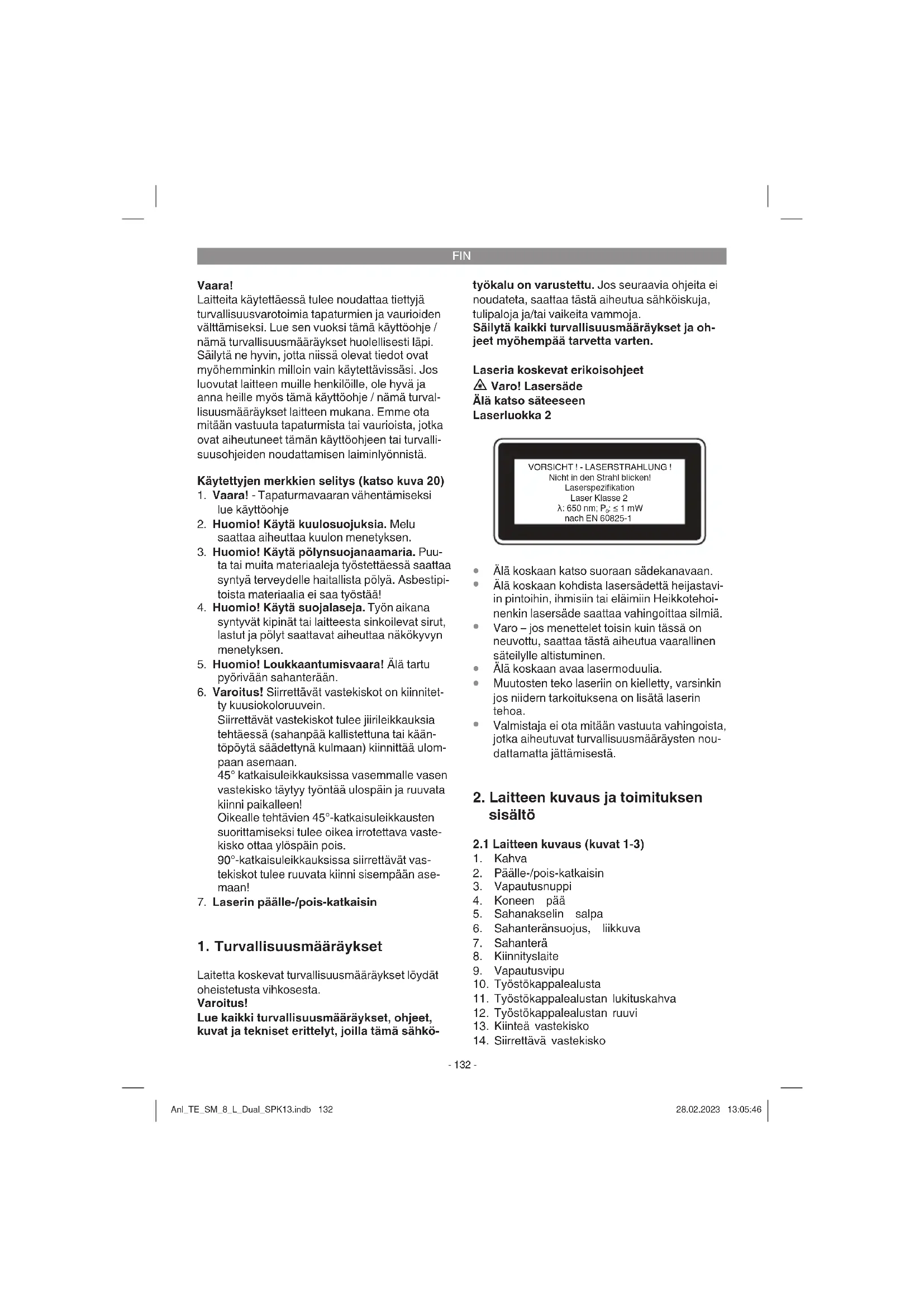

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä. Käytettyjen merkkien selitys (katso kuva 20)

1. Vaara! - Tapaturmavaaran vähentämiseksi

2. Huomio! Käytä kuulosuojuksia. Melu

saattaa aiheuttaa kuulon menetyksen.

3. Huomio! Käytä pölynsuojanaamaria. Puu-

ta tai muita materiaaleja työstettäessä saattaa syntyä terveydelle haitallista pölyä. Asbestipi- toista materiaalia ei saa työstää!

4. Huomio! Käytä suojalaseja. Työn aikana

syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.

5. Huomio! Loukkaantumisvaara! Älä tartu

pyörivään sahanterään.

6. Varoitus! Siirrettävät vastekiskot on kiinnitet-

ty kuusiokoloruuvein. Siirrettävät vastekiskot tulee jiirileikkauksia tehtäessä (sahanpää kallistettuna tai kään- töpöytä säädettynä kulmaan) kiinnittää ulom- paan asemaan. 45° katkaisuleikkauksissa vasemmalle vasen vastekisko täytyy työntää ulospäin ja ruuvata kiinni paikalleen! Oikealle tehtävien 45°-katkaisuleikkausten suorittamiseksi tulee oikea irrotettava vaste- kisko ottaa ylöspäin pois. 90°-katkaisuleikkauksissa siirrettävät vas- tekiskot tulee ruuvata kiinni sisempään ase- maan!

7. Laserin päälle-/pois-katkaisin

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Varoitus! Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkö- työkalu on varustettu. Jos seuraavia ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja oh- jeet myöhempää tarvetta varten. Laseria koskevat erikoisohjeet Varo! Lasersäde Älä katso säteeseen Laserluokka 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Älä koskaan katso suoraan sädekanavaan.

Älä koskaan kohdista lasersädettä heijastavi- in pintoihin, ihmisiin tai eläimiin Heikkotehoi- nenkin lasersäde saattaa vahingoittaa silmiä.

Varo – jos menettelet toisin kuin tässä on neuvottu, saattaa tästä aiheutua vaarallinen säteilylle altistuminen.

Älä koskaan avaa lasermoduulia.

Muutosten teko laseriin on kielletty, varsinkin jos niidern tarkoituksena on lisätä laserin tehoa.

Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat turvallisuusmääräysten nou- dattamatta jättämisestä.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-3)

2. Päälle-/pois-katkaisin

6. Sahanteränsuojus, liikkuva

10. Työstökappalealusta

11. Työstökappalealustan lukituskahva

12. Työstökappalealustan ruuvi

13. Kiinteä vastekisko

14. Siirrettävä vastekisko

15. Siirrettävän vastekiskon lukituskahva

17. Säädettävä jalka

18. Kiinteä sahanpöytä

20. Lukitusvipu (kääntöpöytä)

21. Lukituksen irrotuspainike

22. Osoitin (kääntöpöytä)

23. Asteikko (kääntöpöytä)

24. Osoitin (jiirileikkaus)

25. Asteikko (jiirileikkaus)

26. Lukituskahva (jiirileikkaus)

29. Veto-ohjaimen lukitusruuvi

31. Leikkaussyvyyden rajoittimen

32. Leikkaussyvyyden rajoittimen vastamutteri

33. Leikkaussyvyyden rajoittimen vastelevy

34. Leikkaussyvyyden rajoittimen ruuvi

35. Kulmavasteen 90° säätöruuvi

36. Kulmavasteen 45° vasemmalle säätöruuvi

42. Laserin päälle-/pois-katkaisin

43. Työstökappalealustan ohjain

44. Vastekiskon säätöruuvi

45. Sisäkuusiokoloavain 6 mm

47. Kulmavasteen 45° vasemmalle säätöruuvi

48. Irrotettava vastekisko

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Veto-, katkaisu- ja jiirisaha

Työstökappalealusta (2 kpl)

Työstökappalealustan lukituskahva (2 kpl)

Työstökappalealustan ruuvi (2 kpl)

Työstökappalealustan ohjain (2 kpl)

Sisäkuusiokoloavain 6 mm

Alkuperäiskäyttöohjeen käännös

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Veto-, katkaisu- ja jiirisahaa käytetään puun ja puunkaltaisten materiaalien katkaisuun, koneen koosta riippuen. Saha ei sovellu polttopuiden leik- kaamiseen. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa. Koneessa saa käyttää vain siihen sopivia sahan- teriä. Kaikentyyppisten katkaisulaikkojen käyttö on kielletty. Määräysten mukaisen käytön olennainen osa on myös työturvallisuusmääräysten sekä asennu- sohjeen ja käyttöohjeessa annettujen käyttöohjei- den noudattaminen. Konetta käyttävien tai huoltavien henkilöiden tu- lee perehtyä koneeseen ja olla tietoisia mahdolli- sista vaaratekijöistä. Lisäksi tulee voimassaolevia tapaturmanehkäisymääräyksiä noudattaa mitä tarkimmin. Muita yleisiä työterveydellisiä ja turval- lisuusteknisiä sääntöjä tulee noudattaa. Anl_TE_SM_8_L_Dual_SPK13.indb 133Anl_TE_SM_8_L_Dual_SPK13.indb 133 28.02.2023 13:05:4628.02.2023 13:05:46FIN

Koneeseen tehdyt muutokset sulkevat valmista- jan vastuun, myös tästä aiheutuvista vahingoista, kokonaan pois. Määräysten mukaisesta käytöstä huolimatta ei tiettyjä riskitekijöitä voida täysin sulkea pois. Koneen suunnittelusta ja rakenteesta johtuen saattaa esiintyä seuraavia vaaratilanteita:

sahanterään koskettaminen sen peittämät- tömällä sahausalueella.

pyörivään sahanterään tarttuminen (viiltohaa- vat)

työstökappaleiden ja työstökappaleen palojen takapotkut.

sahanterän murtumiset.

sahanterän virheellisten kovametalliosien poissinkoutuminen.

kuulovammat, ellei käytetä tarvittavia kuulo- suojuksia.

Käytettäessä konetta suljetuissa tiloissa syn- tyy terveydelle vaarallisia puupölypäästöjä.

Työstökappaleen vähimmäiskoko: Leikkaa vain työstökappaleita, jotka ovat riittävän suuria kiinni- tysvarusteisiin kiinnitettäviksi – vähimmäispituus 160 mm. Käyttötapa S6 25%: Läpivetokäyttö kuormi- tustauoilla (käyttöaika10 minuuttia). Jotta moottori ei kuumene liiaksi, saa moottoria käyttää 25% käyttöajasta ilmoitetulla nimellisteholla ja sen jälkeen sen tulee käydä 75% käyttöajasta ilman kuormitusta. Vaara! Melunpäästöt Melunpäästöarvot on mitattu standardin EN 62841 mukaan. Äänen painetaso L

...................................... 3 dB(A) Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Annetut tärinän päästöarvot on mitattu normitetul- la koestusmenetelmällä ja niitä voidaan käyttää sähkötyökalun vertaamiseksi toiseen sähkötyö- kaluun. Annettuja tärinän päästöarvoja voidaan käyttää myös rasituksen alustavaan arviointiin. Varoitus: Melupäästöt voivat poiketa annetuista arvoista sähkötyökalua käytettäessä tositilanteessa, riip- puen sähkötyökalun käyttötavasta ja erityisesti siitä, minkätyyppistä työstökappaletta käsitellään. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä. Huomio! Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa. Varoitus! Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.

Kone tulee asentaa tukevasti paikalleen, ts. se tulee ruuvata kiinni työpöytään, yleisalus- tatelineeseen tms. .

Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa määräysten mukaisesti paikoilleen.

Sahanterän tulee voida liikkua vapaasti.

Varo, ettei jo työstetyssä puumateriaalissa ole vieraita esineitä, kuten esim. nauloja tai ruuveja.

Ennen kuin painat päälle-/pois-katkaisinta, varmista, että sahanterä on asennettu oikein ja että sahan liikkuvat osat kulkevat kevyesti.

5.2 Sahan asennus (kuvat 1-4)

Pujota työstökappalealustat (10) johdattimiin (43) (kuva 4). Asenna sitten johdattimet kiin- teään sahanpöytään (18) ja kiinnitä ruuvilla (12). Käytä tähän ristikantaruuviavainta.

Työstökappalealustaa (10) voidaan työntää johdattimessa (43) käsiteltävän työstökappa- leen pituuden mukaisesti. Sen jälkeen kun ty- östökappalealusta (10) on oikeassa asemas- sa, kierretään lukituskahvaa (11) alaspäin, kunnes se koskettaa alustan pintaan. Tämä estää sahan kaatumisen pitkiä tai suuria ty- östökappaleita käsitellessä.

Lastupussi (27) työnnetään katkaisusahan poistuloaukkoon (28) levittämällä sen su- uaukossa olevaa metallirengasta. Kun me- tallirengas on palannut alkumuotoonsa, niin purupussi on asennettu pitävästi.

Kiinnityslaite (8) voidaan asentaa kiinteän sahanpöydän (18) vasemmalle tai oikealle puolelle.

Ristikantaruuviavain ei sisälly toimitukseen.

Viite: Sahanterän vaihdossa tarvittavaa kuusiokoloavainta 6 mm (45) tulee säilyttää koneen takasivulla (vrt. kuva 17).

5.3 Sahan säätö (kuvat 1-3,5)

Kääntöpöydän (19) siirtämiseksi täytyy luki- tusvivun (20) olla ylimmässä asemassa. Vasta sitten voidaan kääntöpöytää siirtää pitämällä lukituksen vapautuspainiketta (21) alaspai- nettuna. (katso kuva 5)

Käännä kääntöpöytä (19) ja osoitin (22) halut- tuun asteikon (23) kulmamittaan.

Saha on varustettu lukituskohdilla asemissa -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° ja 45°, joihin kääntöpöytä (19) lukittuu kuulta- vasti. Kun kääntöpöytä on lukittunut, tulee sen asento kiinnittää lisäksi painamalla lukitusvipu (20) alas.

Jos tarvitaan muita kulma-asemia, niin kään- töpöytä (19) kiinnitetään vain lukitusvivulla (20).

Sahan lukitus alempaan asemaan avataan painamalla kevyesti koneen päätä (4) alaspä- in ja vetämällä samanaikaisesti varmistuspult- ti (30) pois moottorinpidikkeestä.

Käännä koneen pää (4) ylös.

Koneen pään (4) siirtämiseksi jiirileikkausta varten täytyy lukituskahvan (26) olla ylimmäs- sä asemassa.

Koneen päätä (4) voidaan nyt kallistaa va- semmalle enint. 45° kulmaan. Kun osoitin (24) on saavuttanut halutun kulmamitan asteikos- sa (25), lukitse koneen pää (4) jälleen paikal- leen lukituskahvalla (26).

Kun haluat kääntää koneen pään oikealle en- int. 45° kulmaan, menettele seuraavasti: - Kallista koneen päätä (4) n. 10° vasemmal- le. - Paina vapautusvipua (9) ja pidä sitä painet- tuna. - Käännä koneen pää (4) 0°-viivan yli oikeal- le. - Kun se on n. 10° oikealla puolella, voit pää- stää vapautusvivun (9) irti. - Kun osoitin (24) on saavuttanut halutun kulmamitan asteikossa (25), lukitse koneen pää (4) jälleen paikalleen lukituskahvalla (26).

Koneen pään asettamiseksi jälleen asteikon (25) kohtaan 0° ei tarvitse enää käyttää va- pautusvipua (9).

Jotta sahan tukeva seisoma-asento on taattu, säädä säädettävää jalkaa (17) sitä kääntämällä niin, että saha seisoo vaakasuo- rassa tukevasti paikallaan.

Koneen päätä (4) voidaan liikuttaa vetotoi- minnolla eteen- ja taaksepäin. Vetotoiminnon ehkäisemiseksi johdatinkiskot voidaan kiinnit- tää lukitusruuvilla (29) tiettyyn asemaan. Anl_TE_SM_8_L_Dual_SPK13.indb 135Anl_TE_SM_8_L_Dual_SPK13.indb 135 28.02.2023 13:05:4728.02.2023 13:05:47FIN

5.4 Vastekiskon hienosäätö (kuvat 6, 7)

Laske koneen pää (4) alas ja kiinnitä se pai- kalleen varmistuspultilla (30).

Lukitse kääntöpöytä (19) asemaan 0°.

Aseta 90° vastekulma (a) sahanterän (7) ja vastekiskon (13) väliin.

Löysennä neljää säätöruuvia (44) sisäko- loavaimella, säädä vastekisko (13) 90° kulma- an sahanterään (7) nähden ja kiristä säätöru- uvit (44) jälleen.

Vastekulma (a) ja 5 mm sisäkoloavain eivät sisälly toimitukseen.

5.5 90°-katkaisuleikkauksen vasteen

hienosäätö (kuvat 8a, 9)

Laske koneen pää (4) alas ja kiinnitä se pai- kalleen varmistuspultilla (30).

Lukitse kääntöpöytä (19) asemaan 0°.

Avaa lukituskahva (26) ja kallista koneen pää- tä (4) kahvan (1) avulla oikealle 0° kulmaan.

Aseta 90° vastekulma (a) sahanterän (7) ja kääntöpöydän (19) väliin.

Löysennä vastamutteria (37) ja siirrä säätö- ruuvia (35) niin paljon, että sahanterän (7) ja kääntöpöydän (19) välinen kulma on 90°.

Lukitse tämä asetus kiristämällä vastamutteri (37) jälleen tiukkaan.

Tarkasta sitten kulmanosoittimen (24) asema. Tarvittaessa tulee osoitin irrottaa ristikantaru- uviavaimella, asettaa se kulma-asteikon (25) 0°-asemaan ja kiinnittää jälleen.

Vastekulma (a) ja ristikantaruuviavain eivät sisälly toimitukseen.

5.6 Vasemmalle tehtävän 45°-jiirileikkauksen

vasteen hienosäätö (kuvat 8b, 10a)

Laske koneen pää (4) alas ja kiinnitä se pai- kalleen varmistuspultilla (30).

Lukitse kääntöpöytä (19) asemaan 0°.

Avaa lukituskahva (26) ja kallista koneen päätä (4) kahvan (1) avulla vasemmalle 45° kulmaan.

Aseta 45° vastekulma (b) sahanterän (7) ja kääntöpöydän (19) väliin.

Löysennä vastamutteria (37) ja siirrä säätö- ruuvia (36) niin paljon, että sahanterän (7) ja kääntöpöydän (19) välinen kulma on tarkal- leen 45°.

Kiristä vastamutteri jälleen jotta tämä säätö lukittuu.

Vastekulma (b) ei sisälly toimitukseen.

5.7 Oikealle tehtävän 45°-jiirileikkauksen vas-

teen hienosäätö (kuvat 8b, 10b)

Laske koneen pää (4) alas ja kiinnitä se pai- kalleen varmistuspultilla (30).

Lukitse kääntöpöytä (19) asemaan 0°.

Avaa lukituskahva (26) ja kallista koneen päätä (4) kahvan (1) avulla vasemmalle 45° kulmaan.

Aseta 45° vastekulma (b) sahanterän (7) ja kääntöpöydän (19) väliin.

Löysennä vastamutteria (37) ja siirrä säätö- ruuvia (47) niin paljon, että sahanterän (7) ja kääntöpöydän (19) välinen kulma on tarkal- leen 45°.

Kiristä vastamutteri jälleen jotta tämä säätö lukittuu.

Vastekulma (b) ei sisälly toimitukseen.

Varoitus! Siirrettävä vastekisko (14) tulee 90°-katkaisuleikkauksia tehtäessä kiinnittää sis- empään asemaan.

Avaa siirrettävän vastekiskon lukituskahva (15) ja työnnä siirrettävää vastekiskoa sisään- päin.

Siirrettävä vastekisko (14) tulee asettaa niin kauas sisimmästä asemasta, että vastekiskon (14) ja sahanterän (7) välinen etäisyys on enintään 8 mm.

Tarkasta ennen leikkausta, ettei vastekiskon ja sahanterän törmäämistä toisiinsa ei voi tapahtua.

Kiristä lukituskahva (15) jälleen. Varoitus! Siirrettävä vastekisko (14) tulee 0° ... 45° -jiirileikkauksia vasemmalle tehtäessä (sa- hanpää (4) kallistettuna tai kääntöpöytä säädetty- nä kulmaan) kiinnittää ulompaan asemaan:

Avaa siirrettävän vastekiskon lukituskahva (15) ja työnnä siirrettävää vastekiskoa ulospä- in.

Siirrettävä vastekisko (14) tulee asettaa niin kauas sisimmästä asemasta, että vastekiskon (14) ja sahanterän (7) välinen etäisyys on enintään 8 mm.

Tarkasta ennen leikkausta, ettei vastekiskon ja sahanterän törmäämistä toisiinsa ei voi tapahtua.

Varoitus! Tämä saha on varustettu irrotettavalla vastekiskolla (48), joka on ruuvattu kiinni kiinte- ään vastekiskoon (13). 0 ... 45° jiirileikkauksia oikealle tehtäessä (sahan- pää (4) kallistettuna tai kääntöpöytä säädettynä kulmaan) täytyy irrotettava vastekisko (48) ottaa kokonaan pois. Varoitus! Tässä tapauksessa pienenee suurin sallittu työkappaleen korkeus (ks.

4. Tekniset tiedot).

Avaa irrotettavan vastekiskon (48) kuusioko- loruuvi (46) sisäkuusiokoloavaimella (vrt. kuva 19). Viite: Sisäkuusiokoloavain 5 mm ei kuulu toimitukseen.

Vedä irrotettava vastekisko ylöspäin pois.

Kiinnitä irrotettava vastekisko (48) aina työn päätyttyä takaisin paikalleen laitteeseen.

Vastekiskon tulee aina olla laitteessa. Pois- tettu vastekisko vaarantaa laitteen turvallisen käytön.

6.1 Katkaisuleikkaus 90° ja kääntöpöytä 0°

(kuvat 1-3, 11) Kun leikkausleveys on enint. 100 mm, voi sahan vetotoiminnon kiinnittää vedonohjaimen lukitus- ruuvilla (29) taempaan asemaan. Jos leikkaus- leveys on yli 100 mm, tulee huolehtia siitä, että vedonohjaimen lukitusruuvi (29) on löysällä ja koneen päätä (4) voi liikuttaa.

Vie koneen pää (4) ylempään asemaan.

Työnnä koneen pää (4) kahvaa (1) käyttäen taakse ja lukitse tarvittaessa tähän asemaan. (riippuen leikkausleveydestä)

Aseta leikattava puu vastekiskoa (13) vasten kääntöpöydälle (19).

Kiinnitä materiaali kiinnityslaitteella (8) kiinte- ään sahanpöytään (18), jotta se ei voi siirtyä paikaltaan sahaamisen aikana.

Paina vapautusnuppia (3) vapauttaaksesi päälle-/pois-katkaisimen (2).

Käynnistä moottori painamalla päälle-/pois- katkaisinta (2).

Kun vedonohjain on lukittu: Liikuta koneen päätä (4) kahvalla (1) tasaisesti alaspäin sitä kevyesti painaen, kunnes sahanterä (7) on leikannut työstökappaleen läpi.

Kun vedonohjain on lukitsematta: Vedä ko- neen pää (4) ensin täysin eteen ja laske se sitten kahvan (1) avulla tasaisesti täysin alas sitä kevyesti painaen. Työnnä sitten koneen pää (4) hitaasti ja tasaisesti täysin taakse, kunnes sahanterä (7) on leikannut työstökap- paleen kokonaan läpi.

Kun sahaaminen on suoritettu, siirrä koneen pää (4) takaisin lepoasentoon ylös ja päästä päälle-/pois-katkaisin (2) irti. Huomio! Palautusjousen vuoksi kone ponnahtaa automaattisesti ylöspäin, ts. älä päästä kahvaa (1) heti sahauksen jälkeen irti, vaan siirrä kone- en päätä (4) hitaasti ja vähän vastaan painaen ylöspäin.

6.2 Katkaisuleikkaus 90° ja kääntöpöytä 0° -

45° (kuvat 1-3,12) Katkaisusahalla voidaan tehdä katkaisuleikkauk- sia vasemmalle 0° ... 45° ja oikealle 0° ... 45° kul- massa vastekiskoon.

Käännä koneen pää (4) ylös.

Vie lukitusvipu (20) ylimpään asentoon voi- daksesi liikuttaa sahanpöytää.

Pidä vapautuspainiketta (21) alaspainettuna ja käännä kääntöpöytä (19) ja osoitin (22) ha- luttuun asteikon (23) kulmamittaan.

Kun lukitusvipua (20) painetaan alaspäin, niin kääntöpöytä (19) lukittuu.

Tee leikkaus kuten kohdassa 6.1 on neuvottu.

6.3 Jiirileikkaus 0° ... 45° ja kääntöpöytä 0°

(kuvat 1-3, 13) Katkaisusahalla voidaan tehdä jiirileikkauksia vasemmalle 0 ... 45° ja oikealle 0 ... 45° kulmassa työpintaan nähden.

Ota kiinnityslaite (8) tarvittaessa pois tai asenna se kiinteän sahanpöydän (18) vastak- kaiselle puolelle.

Vie koneen pää (4) yläasentoonsa.

Lukitse kääntöpöytä (19) asemaan 0°.

Vie lukituskahva (26) ylempään asemaan.

Jiirikulman tekoon vasemmalle: Kallista kone- en päätä (4) vasemmalle, kunnes osoitin (24) näyttää haluttua kulmamittaa asteikossa (25).

Jiirikulman tekoon oikealle: Kallista koneen päätä (4) n. 10° vasemmalle, paina vapau- tusvipua (9) ja pidä sitä painettuna, käännä koneen pää (4) 0°-viivan yli oikealle, n. 10° jälkeen päästä vapautusvipu (9) irti, kallista koneen päätä (4) oikealle, kunnes osoitin (24) näyttää haluttua kulmamittaa asteikossa (25).

Kiinnitä lukituskahva (26) sitten jälleen.

Tee leikkaus kuten kohdassa 6.1 on neuvottu.

6.4 Jiirileikkaus 0° ... 45° ja kääntöpöytä 0° ...

• 45° (kuvat 1-3, 14) Katkaisusahalla voidaan tehdä jiirileikkauksia vasemmalle 0 p. 45
• ° ja oikealle 0 p. 45
• ° kulmassa työpintaan nähden, kun kääntöpöytä on samanai- kaisesti säädetty 0 p. 45
• ° ja oikealle 0 ° kul- maan vastekiskoon nähden (kaksoisjiirileikkaus). p. 45

Ota kiinnityslaite (8) tarvittaessa pois tai asenna se kiinteän sahanpöydän (18) vastak- kaiselle puolelle. Anl_TE_SM_8_L_Dual_SPK13.indb 137Anl_TE_SM_8_L_Dual_SPK13.indb 137 28.02.2023 13:05:4828.02.2023 13:05:48FIN

Vie koneen pää (4) yläasentoonsa.

Vie lukitusvipu (20) ylimpään asentoon voi- daksesi liikuttaa sahanpöytää.

Pidä vapautuspainiketta (21) alaspainettuna ja käännä kääntöpöytä (19) ja osoitin (22) haluttuun asteikon (23) kulmamittaan.

Kun lukitusvipua (20) painetaan alaspäin, niin kääntöpöytä (19) lukittuu.

Vie lukituskahva (26) ylempään asemaan.

Jiirikulman tekoon vasemmalle: Kallista kone- en päätä (4) vasemmalle, kunnes osoitin (24) näyttää haluttua kulmamittaa asteikossa (25).

Jiirikulman tekoon oikealle: Kallista koneen päätä (4) n. 10° vasemmalle, paina vapau- tusvipua (9) ja pidä sitä painettuna, käännä koneen pää (4) 0°-viivan yli oikealle, n. 10° jälkeen päästä vapautusvipu (9) irti, kallista koneen päätä (4) oikealle, kunnes osoitin (24) näyttää haluttua kulmamittaa asteikossa (25).

Kiinnitä lukituskahva (26) sitten jälleen.

Tee leikkaus kuten kohdassa 6.1 on neuvottu.

6.5 Leikkaussyvyyden rajoitin (kuva 15)

Leikkaussyvyyden rajoitin voidaan toimentaa ruuvilla (34).

Löysennä sitä varten ruuvia (34) ristikanta- ruuviavaimella, niin että vastelevy voi liikkua. Siirrä sitten vastelevyä (33) sahanterän su- untaan niin paljon kuin mahdollista ja kiristä ruuvi (34) sitten jälleen.

Pykäläkantaruuvin (31) avulla voidaan leik- kaussyvyys sitten säätää portaattomasti. Löy- sennä tätä varten vastamutteria (32) ja säädä haluttu leikkaussyvyys kiertämällä pykäläkan- taruuvia (31) sisäänpäin tai ulospäin. Kiristä sitten vastamutteri (32) jälleen.

Tarkasta säätö tekemällä koeleikkaus.

Ristikantaruuviavain ei sisälly toimitukseen.

6.6 Lastupussi (kuva 2)

Saha on varustettu lastujen ja sahanpurun keräyspussilla (27). Lastupussin (27) voi tyhjentää sen alasivulla ole- van vetoketjun kautta.

6.7 Sahanterän vaihto (kuvat 1, 16)

Ennen sahanterän vaihtoa: Irrota verkkopis- toke!

Käytä sahanterää vaihtaessasi käsineitä vält- tyäksesi viiltohaavoilta!

Käännä koneen pää (4) ylöspäin.

Paina yhdellä kädellä sahanakselin salpaa (5) ja aseta toisella kädellä kolokantaruuviavain (45) laipan ruuviin (38). Sahanakselin salpa (5) lukittuu enintään yhden kierroksen jälkeen.

Irrota sitten laipan ruuvi (38) hieman voimak- kaammin myötäpäivään kiertäen.

Kierrä laipan ruuvi (38) kokonaan ulos ja ota ulkolaippa (39) pois.

Ota sahanterä (7) pois sisälaipasta (40) ja vedä se alaspäin ulos. Tätä varten liikuta sahanterän suojusta (6) ylöspäin, jotta sahan- terä on käden tavoitettavissa.

Puhdista laipan ruuvi (38), ulkolaippa (39) ja sisälaippa (40) huolellisesti.

Pane uusi sahanterä (7) paikalleen päinvas- taisessa järjestyksessä ja kiristä se.

Huomio! Hammastuksen leikkausviistotuk- sen, ts. sahanterän (7) kiertosuunnan, tulee olla sama kuin runkoon merkityn nuolen.

Ennen kuin jatkat sahalla työskentelyä, on tarkastettava suojavarusteiden toimintaky- kyisyys.

Varoitus! Tarkasta jokaisen sahanterän- vaihdon jälkeen, aukeaako ja sulkeutuuko sahanterän suojus (6) vaatimusten mukaises- ti. Tarkasta lisäksi, että sahanterä (7) pyörii vapaasti sahanterän suojuksessa (6).

Varoitus! Takasta jokaisen sahanteränvaih- don jälkeen, että sahanterä pyörii vapaasti pöydän sisäkkeessä (16) sekä pystyasen- nossa että 45° kulmaan kallistettuna.

Varoitus! Kulunut tai vahingoittunut pöydän sisäke (16) täytyy vaihtaa heti uuteen. Avaa tätä varten pöydän sisäkkeen (16) ristikan- taruuvit ja ota pöydän sisäke pois kiinteästä sahanpöydästä (18). Asenna uusi pöydän sisäke (16) päinvastaisessa järjestyksessä.

Varoitus! Sahanterän (7) vaihto ja kohdistus tulee suorittaa määräysten mukaisesti.

6.8 Kuljetus (kuvat 1-3)

Paina lukitusvipu (20) alas lukitaksesi kään- töpöydän (19) paikalleen.

Varmista asteikosta (25), että jiirileikkausten kulma on 90°. Sen lisäksi koneen pään (4) täytyy olla lukittuna lukituskahvalla (26).

Paina koneen pää (4) alas ja lukitse se paikal- leen varmistuspultilla (30). Saha on nyt lukittu ala-asentoon.

Kiinnitä sahan vetotoiminto taka-asentoon vedonohjaimen lukitusruuvilla (29.)

Kanna konetta kiinteästä sahanpöydästä (18) pidellen.

Koneen uudelleenasennuksessa toimi koh- dan 5.3 ohjeiden mukaan. Anl_TE_SM_8_L_Dual_SPK13.indb 138Anl_TE_SM_8_L_Dual_SPK13.indb 138 28.02.2023 13:05:4828.02.2023 13:05:48FIN

6.9 Laserin käyttö (kuva 1, 18)

Käynnistys: Siirrä laserin päälle-/pois-katkaisin (42) asentoon „ “ laserin (41) käynnistämiseksi. Työstettävälle työstökappaleelle heijastetaan laserviiva, joka näyttää leikkauksen tarkan oh- jauksen. Sammutus: Siirrä laserin päälle-/pois-katkaisin (42) asentoon „OFF “ (Pois).

7. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

8. Puhdistus, huolto ja varaosatilaus

Vaara! Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

Jos kipinöitä syntyy ylettömästi, anna sähköalan ammattihenkilön tarkastaa hiiliharjojen kunto. Vaara! Hiiliharjojen vaihdon saa tehdä vain säh- köalan ammattihenkilö.

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

8.4 Varaosa- ja lisävarustetilaus:

Varaosia tilattaessa tulee antaa seuraavat tiedot:

laitteen tuotenumero

laitteen tunnusnumero

tarvittavan varaosan varaosanumero Aktuellit hinnat ja muita tietoja löydät verkkosivus- tosta www.Einhell-Service.com Vinkki: Hyvän työtuloksen saamiseksi suosittelemme :n korkealaatuisia va- rusteita! www.kwb.eu welcome@kwb.eu

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_TE_SM_8_L_Dual_SPK13.indb 139Anl_TE_SM_8_L_Dual_SPK13.indb 139 28.02.2023 13:05:4828.02.2023 13:05:48FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään

Tuote täyttää standardin EN 61000-3-11 asettamat vaatimukset ja sitä koskevat erityiset liitäntäeh- dot. Tämä tarkoittaa sitä, että laitetta ei saa käyttää vapaasti valittavissa liitäntäkohdissa.

Laite saattaa aiheuttaa ohimeneviä jännitevaihteluita, jos verkko-olosuhteet ovat epäedulliset.

Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäkohdissa, joissa a) suurinta sallittua verkkoimpedanssia Z sys = 0,25 + j0,25 ei ylitetä, tai b) verkon jatkuva jännitteenkestävyys on vähintään 100 A vaihetta kohti.

Käyttäjänä sinun tulee varmistaa, tarvittaessa tarkistamalla asia sähkölaitokseltasi, että se liitäntäsi, jossa haluat käyttää laitetta, täyttää jommankumman yllämainituista vaatimuksista a) tai b). Anl_TE_SM_8_L_Dual_SPK13.indb 140Anl_TE_SM_8_L_Dual_SPK13.indb 140 28.02.2023 13:05:4928.02.2023 13:05:49FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Hiiliharjat Käyttömateriaali / käyttöosat* Sahanterä Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_TE_SM_8_L_Dual_SPK13.indb 141Anl_TE_SM_8_L_Dual_SPK13.indb 141 28.02.2023 13:05:4928.02.2023 13:05:49FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_TE_SM_8_L_Dual_SPK13.indb 142Anl_TE_SM_8_L_Dual_SPK13.indb 142 28.02.2023 13:05:5028.02.2023 13:05:50SLO

46. Sisekuuskantkruvi

Puhastage hoolikalt saeketta äärikukruvi (38), välisäärik (39) ja siseäärik (40).

8.4 Varuosade ja tarvikute tellimine:
