Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez. Kullanılan sembollerin açıklanması (bkz. Şekil 20)

1. Tehlike! - Yaralanma riskini azaltmak için Kul-

lanma Talimatını okuyunuz

2. Dikkat! Kulaklık takın. Çalışma esnasında

oluşan gürültü işitme kaybına yol açabilir.

3. Dikkat! Toz maskesi takın. Ahşap ve diğer

malzemeler üzerinde çalışıldığında sağlığa zarar veren tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır!

4. Dikkat! İş gözlüğü kullanın. Çalışma

esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş ve tozlar gözlere zarar verebilir.

5. Dikkat! Yaralanma tehlikesi! Elinizi dön-

mekte olan testere bıçağı içine sokmayın.

6. İkaz! Kaydırılabilir dayanak kızakları içten altı

köşeli civatalar ile sabitlenmiştir. Kaydırılabilir dayanak kızakları gönyeli ke- simler (testere kafası eğdirildiğinde veya açı ayarlı döner tezgah) için dış bir pozisyonda sabitlenecektir. Sol yöne 45° açılı düz kesimlerde sol dayanak kızağı dışa doğru itilecek ve civata ile sabitle- necektir! Sağ yöne 45° açılı düz kesimlerde sağ da- yanak kızağı dışa doğru itilecek ve civata ile sabitlenecektir! 90° açılı düz kesimlerde kaydı rılabilir dayanak kızakları iç pozisyonda civata ile sabitlene- cektir!

7. Lazer Açık / Kapalı şalteri

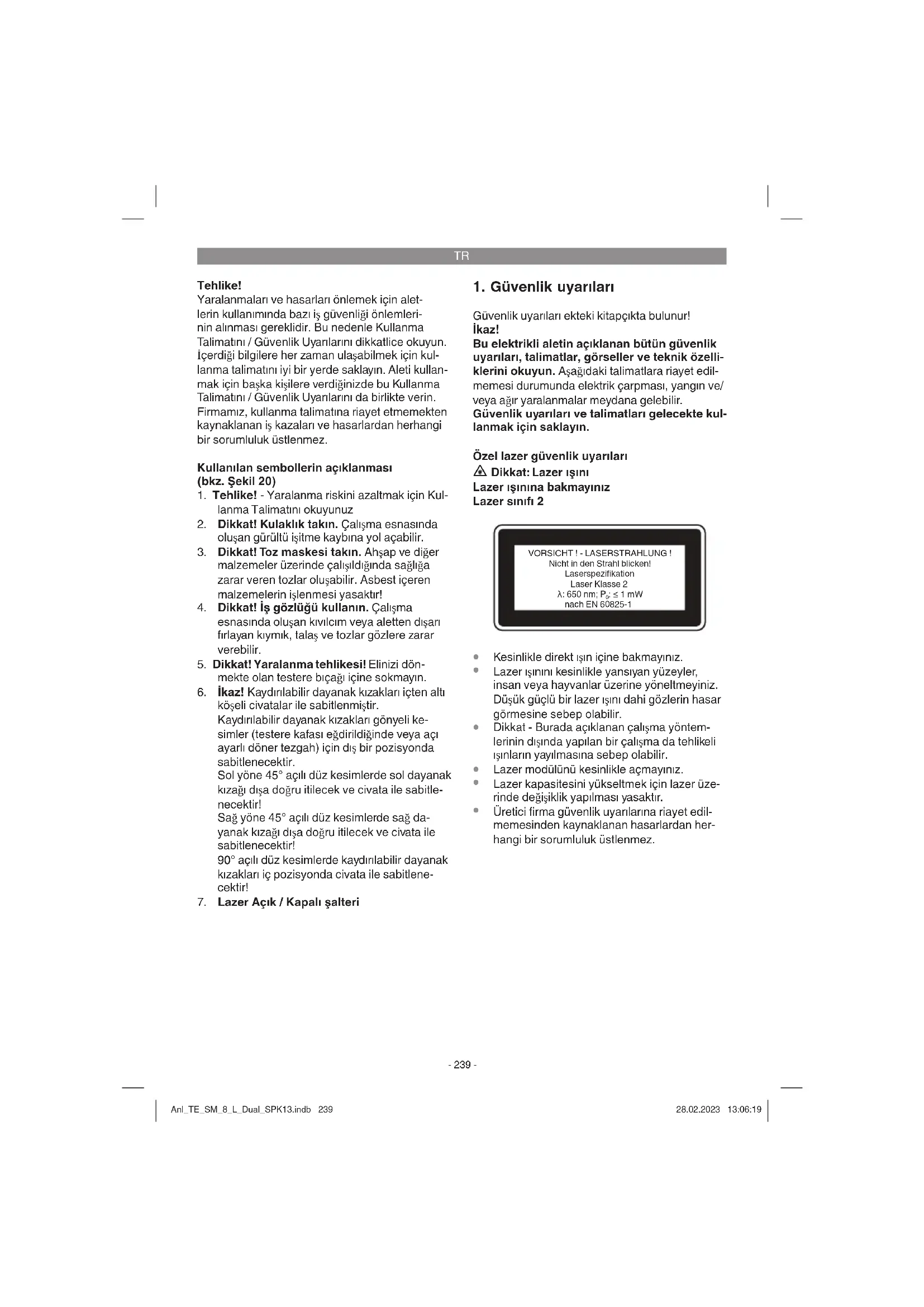

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! İkaz! Bu elektrikli aletin açıklanan bütün güvenlik uyarıları, talimatlar, görseller ve teknik özelli- klerini okuyun. Aşağıdaki talimatlara riayet edil- memesi durumunda elektrik çarpması, yangın ve/ veya ağır yaralanmalar meydana gelebilir. Güvenlik uyarıları ve talimatları gelecekte kul- lanmak için saklayın. Özel lazer güvenlik uyarıları Dikkat: Lazer ışını Lazer ışınına bakmayınız Lazer sınıfı 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Kesinlikle direkt ışın içine bakmayınız.

Lazer ışınını kesinlikle yansıyan yüzeyler, insan veya hayvanlar üzerine yöneltmeyiniz. Düşük güçlü bir lazer ışını dahi gözlerin hasar görmesine sebep olabilir.

Dikkat - Burada açıklanan çalışma yöntem- lerinin dışında yapılan bir çalışma da tehlikeli ışınların yayılmasına sebep olabilir.

Lazer modülünü kesinlikle açmayınız.

Lazer kapasitesini yükseltmek için lazer üze- rinde değişiklik yapılması yasaktır.

Üretici firma güvenlik uyarılarına riayet edil- memesinden kaynaklanan hasarlardan her- hangi bir sorumluluk üstlenmez. Anl_TE_SM_8_L_Dual_SPK13.indb 239Anl_TE_SM_8_L_Dual_SPK13.indb 239 28.02.2023 13:06:1928.02.2023 13:06:19TR

2. Alet açıklaması ve sevkiyatın

2.1 Cihaz açıklaması (Şekil 1-3)

2. Açık/Kapalı şalteri

3. Kilitleme düzenini açma düğmesi

5. Testere mili blokajı

6. Oynar testere bıçağı koruması

9. Kilitleme düzenini açma kolu

10. İş parçası tablası

11. İş parçası tablası sabitleme sapı

12. İş parçası tablası civatası

13. Sabit dayanak kızağı

14. Hareketli dayanak kızağı

15. Hareketli dayanak kızağı sabitleme sapı

17. Ayarlanabilir ayak

18. Sabit testere tezgahı

21. Kilitleme düzenini açma butonu

29. Çekme kılavuzu sabitleme civatası

31. Kesim derinliği sınırlama tırtıklı civatası

32. Kesim derinliği sınırlama kontra somunu

33. Kesim derinliği sınırlama dayanak plakası

34. Kesim derinliği sınırlama civatası

42. Lazer Açık/ Kapalı şalteri

43. İş tablası kılavuzu

44. Dayanak kızağı ayar civatası

İçten altı köşeli anahtar 6mm

46. İçten altı köşeli civata

47. Sağa 45° açı dayanağı ayar civatası

48. Sökülebilir dayanak kızağı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

İş parçası tablası (2x)

İş parçası tablası sabitleme sapı (2x)

İş parçası tablası civatası (2x)

İş parçası tablası kılavuzu (2x)

İçten altı köşeli anahtar 6mm

Sökülebilir dayanak kızağı

Orijinal kullanma talimatı

3. Kullanım amacına uygun kullanım

Gönye kesme testeresi makine boyutuna uyan ahşap ve ahşap benzeri malzemelerin kesilme- sinde kullanılır. Testere yakacak odun kesme için uygun değildir. Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- Anl_TE_SM_8_L_Dual_SPK13.indb 240Anl_TE_SM_8_L_Dual_SPK13.indb 240 28.02.2023 13:06:2028.02.2023 13:06:20TR

malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir. Yalnızca makine için uygun olan testere bıçakları kullanılacaktır. Her türlü kesme taşlarının maki- neye bağlanması yasaktır. Kullanım amacına uygun kullanımda ayrıca kullan- ma talimatında açıklanan güvenlik uyarıları, mon- taj ve işletme talimatlarına da riayet edilecektir. Makineyi kullanan ve bakımını yapan personel, bu talimatlar hakkında bilgi sahibi olmalı ve muh- temel tehlikeler konusunda bilgilendirilmelidir. Bunun dışında, geçerli olan genel kazaları önleme yönetmelerine de riayet edilmelidir. Diğer genel işyeri ve iş sağlığı yönetmeliklerine de dikkat edil- ecektir. Makine üzerinde yapılacak değişiklikler üretici fi rmanın sorumluluğunun sona ermesine yol açar ve oluşacak her türlü hasar ve zarardan üretici fi rma sorumlu tutulamaz. Makinenin kullanım amacına uygun kullanılmasına rağmen belirli ri- skler tamamen ortadan kalkmaz. Makinenin yapısı ve konstrüksiyonu itibariyle aşağıda açıklanan noktalar meydana gelebilir:

Testere bıçağının koruma kapağı bulunmayan açık bölümüne temas etme.

Dönmekte olan testere bıçağına müdahale (dokunma) etme (kesilme yaralanması).

Talimatlara aykırı yapılan çalışmalarda iş parçasının geri tepmesi.

Testere bıçağının kırılması.

Testere bıçağı dişlerine entegre edilen sert metal parçalarının dışarı fırlaması.

Öngörülen kulaklığın takılmaması durumunda işitme hasarlarının oluşması.

Makinenin kapalı mekanlarda kullanılmasında ağaç tozu nedeniyle sağlığa zararlı emisyonların oluşması.

Minimum iş parçası boyutları: Sadece sıkma tertibatı ile sabitlenebilecek boyuttaki iş parçalarını kesin – asgari uzunluk 160 mm. İşletme türü S6 %25: Durdurma aralıklı (10 dakika durdurma süresi) sürekli çalıştırma. Motorun aşırı derecede ısınmasını önlemek için motor durdur- ma süresinin %25 oranındaki bir sürede anma güç değeri ile çalıştırılacak ve arkasından dur- durma süresinin %75 oranındaki bir sürede yük altında olmadan çalıştırılacaktır Tehlike! Gürültü Gürültü emisyon değerleri EN 62841 standartı uyarınca belirlenmiştir. Ses basınç seviyesi L

............................................... 3 dB(A) Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Açıklanan emisyon değerleri standart test met- oduna göre ölçülmüş olup bu değerler, diğer elek- trikli aletler ile kıyaslanmasında kullanılabilir. Anl_TE_SM_8_L_Dual_SPK13.indb 241Anl_TE_SM_8_L_Dual_SPK13.indb 241 28.02.2023 13:06:2028.02.2023 13:06:20TR

Açıklanan gürültü emisyon değerleri etrafa veril- ecek rahatsızlığın ve etkinin geçici olarak tahmin edilmesinde de kullanılabilir. İkaz: Gürültü emisyon değerleri elektrikli aletin gerçek kullanımında, elektrikli aletin kullanım türüne ve özellikle hangi malzemenin işlenmesine bağlı ola- rak belirtilen değerlerden farklı olabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın. Dikkat! Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer

hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin. İkaz! Makine üzerinde ayar işlemi yapmadan önce daima fi şi prizden çıkarın.

Makine sağlam şekilde kurulmalıdır. Bunun için makineyi çalışma tezgahı, üniversal alt çerçeve vs. gibi elemanların üzerine bağlayın.

Çalıştırmadan önce tüm kapakların ve güven- lik tertibatlarının takılmış olması zorunludur.

Testere bıçağı serbest hareket edebilmelidir.

Önceden işlenmiş olan ağaçta örneğin çivi veya civata vs. gibi yabancı cisimlere dikkat edilmelidir.

Açma/Kapama şalterine basmadan önce testere bıçağının doğru şekilde monte edildiğinden ve hareket eden parçaların ser- best çalışabildiğinden emin olun.

5.2 Testerenin montajı (Şekil 1-4)

İş parçası tablalarını (10) kılavuzlar (43) üze- rine geçirin (Şekil 4). Arkasından kılavuzları sabit duran testere tezgahına (18) monte edin ve civata (12) ile sabitleyin. Bu işlemde yıldız tornavida kullanın.

İş parçası tablası (10) işlenecek iş parçasının uzunluğuna bağlı olarak kılavuz (43) üzerinde kaydırılabilir. İş parçası tablası (10) doğru pozisyona getirildikten sonra sabitleme sapı (11) aşağı doğru getirilir ve böylece temas yüzeyine dokunur. Böylece uzun veya çok büyük ebatlı iş parçaları işlenirken testerenin devrilmesi önlenir.

Talaş toplama torbası (27) metal halkası açılarak testerenin talaş çıkış deliğindeki (28) deliğe takılır. Metal halka başlangıç konumuna geri geldiğinde talaş toplama torbası güvenli şekilde monte edilmiştir

Sıkma tertibatı (8) sabit testere tezgahının (18) hem sol hem de sağ tarafına monte edi- lebilir.

Yıldız tornavida makinenin teslimat kapsamına dahil değildir.

Uyarı: Testere bıçağını değiştirme işleminde kullanılan içten altı köşeli civata anahtarı 6mm (45) makinenin arka tarafında saklanmalıdır (bakınız Şekil 17).

Döner tezgahı (19) ayarlamak için sabitleme kolu (20) en üst pozisyonda olmalıdır. Döner tezgah ancak bu durumda kilitleme düzenini açma butonu (21) basılı tutularak ayarlanabilir. (bakınız Şekil 5)

Döner tezgahı (19) ve ibreyi (22) skalada (23) istenilen açı değeri üzerine döndürün.

Testerenin -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° ve 45°’lik pozisyonlarda sabit ayar pozisyonları bulunur ve döner tezgah (19) bu pozisyonlardan birine sabitlenir ve sabitlendiği duyulur. Döner tezgah yerine geçtiği anda bu pozisyon, sabitleme sapını (20) aşağıya bastırarak ayrıca sabitlenecektir. Anl_TE_SM_8_L_Dual_SPK13.indb 242Anl_TE_SM_8_L_Dual_SPK13.indb 242 28.02.2023 13:06:2028.02.2023 13:06:20TR

Sabit açı pozisyonlarından farklı bir açının ayarlanması gerekli olduğunda döner tezgah (19) sadece sabitleme kolu (20) üzerinden sabitlenir.

Makine kafasını (4) hafifçe aşağıya bastırarak ve aynı zamanda motor tutma elemanındaki emniyet pimini (30) çekerek, testerenin alt çalışma pozisyondaki kilidini açın.

Makine kafasını (4) yukarıya kaldırın.

Makine kafası (4), gönyeli kesim için ayarlanacağında sabitleme sapı (26) en üst pozisyonda olmalıdır.

Makine kafası (4) sola maks. 45°‘ye eğdirilebilir. İbre (24) skala (25) üzerinde ayarlanmak istenilen açı değerine geldiğinde makine kafasını (4) tekrar sabitleme sapı (26) ile sabitleyin.

Makine kafasını sağa maks. 45°‘ye eğdirmek için yapılacak işlemler: - Makine kafasını (4) yaklaşık10° sola doğru eğdirin. - Kilitleme düzenini açma koluna (9) basın ve basılı tutun. - Makine kafasını (4) 0° çizgisi üzerinden sağa çevirin. - Yaklaşık 10° sonra sağ tarafta kilitleme dü- zenini açma kolunu (9) bırakın. - İbre (24) skala (25) üzerinde ayarlanmak istenilen açı değerine geldiğinde makine kafasını (4) tekrar sabitleme sapı (26) ile sabitleyin.

Makine kafasını skala (25) üzerinde tekrar 0° değerine ayarlamak için kilitleme düzenini açma koluna (9) artık basılmayacaktır.

Testerenin güvenli şekilde durmasını sağlamak için testere tam yatay ve sağlam şekilde duruncaya kadar ayarlanabilir ayağı (17) döndürün.

Makine kafası (4) çekme fonksiyonu ile ileri ve geri yönde hareket ettirilebilir. Çekme fonksiyonunu iptal etmek için kılavuz kızakları belirli bir pozisyonda sabitleme civatası (29) sabitlenebilir.

5.4 Dayanak kızağının hassas ayarlanması

Makine kafasını (4) aşağıya indirin ve emniyet pimi (30) ile sabitleyin.

Döner tezgahı (19) 0° pozisyonuna sabitleyin.

90° dayanak gönyesini (a) testere bıçağı (7) ve sabit dayanak kızağı (13) arasına dayayın.

Dört ayar civatasını (44) içten altı köşeli anahtar ile gevşetin, dayanak kızağını (13) testere bıçağına (7) 90° pozisyonda ayarlayın ve ayar civatalarını (44) tekrar sıkın.

Dayanak gönyesi (a) ve 5 mm‘lik içten altı köşeli anahtar testerenin teslimat kapsamına dahil değildir

5.5 Düz kesim 90° dayanağının hassas

ayarlanması (Şekil 8a, 9)

Makine kafasını (4) aşağıya indirin ve emniyet pimi (30) ile sabitleyin.

Döner tezgahı (19) 0° pozisyonuna sabitleyin.

Sabitleme sapını (26) açın sap (1) ile makine kafasını (4) 0° pozisyonuna eğdirin.

90° dayanak gönyesini (a) testere bıçağı (7) ve döner tezgah (19) arasına dayayın.

Kontra somunu (37) gevşetin ve ayar civatasını (35), testere bıçağı (7) ve döner tezgah (19) arasındaki açı 90° oluncaya kadar ayarlayın.

Bu ayarı sabitlemek için kontra somununu (37) sıkın.

Sonra skala üzerindeki ibrenin (24) pozisyo- nunu kontrol edin. Gerek duyulduğunda ibreyi yıldız tornavida ile açın skalanın (25) 0° pozi- syonuna getirin ve ibreyi tekrar sıkın.

Dayanak gönyesi (a) ve yıldız tornavida teste- renin teslimat kapsamına dahil değildir.

5.6 Sola 45° gönyeli kesim dayanağının has-

sas ayarlanması (Şekil 8b, 10a)

Makine kafasını (4) aşağıya indirin ve emniyet pimi (30) ile sabitleyin.

Döner tezgahı (19) 0° pozisyonuna sabitleyin.

Sabitleme sapını (26) gevşetin ve sap (1) ile makine kafasını (4) tam sol yöne 45° pozisyo- nuna eğdirin.

45° dayanak gönyesini (b) testere bıçağı (7) ve döner tezgah (19) arasına dayayın.

Kontra somunu (37) gevşetin ve ayar civatasını (36), testere bıçağı (7) ve döner tezgah (19) arasındaki açı 45° oluncaya kadar ayarlayın.

Bu ayarı sabitlemek için kontra somununu sıkın.

Dayanak gönyesi (b) testerenin teslimat kapsamına dahil değildir.

5.7 Sağa 45° gönyeli kesim dayanağının has-

sas ayarlanması (Şekil 8b, 10b)

Makine kafasını (4) aşağıya indirin ve emniyet pimi (30) ile sabitleyin.

Döner tezgahı (19) 0° pozisyonuna sabitleyin.

Sabitleme sapını (26) gevşetin ve sap (1) ile makine kafasını (4) tam sol yöne 45° pozisyo- nuna eğdirin.

Kontra somunu (37) gevşetin ve ayar civatasını (47), testere bıçağı (7) ve döner tezgah (19) arasındaki açı 45° oluncaya kadar ayarlayın.

Bu ayarı sabitlemek için kontra somununu sıkın.

Dayanak gönyesi (b) testerenin teslimat kapsamına dahil değildir.

İkaz! Hareketli dayanak kızağı (14) 90° düz ke- simler için iç pozisyonda sabitlenmiş olmalıdır:

Hareketli dayanak kızağının sabitleme sapını (15) açın ve hareketli dayanak kızağını içe doğru kaydırın.

Hareketli dayanak kızağı (14), dayanak kızağı (14) ve testere bıçağı (7) arasındaki mesafe azami 8 mm olacak şekilde iç pozisyonun önünde olmalıdır.

Kesim işlemine başlamadan önce dayanak kızağı ve testere bıçağı arasında herhangi bir çarpışmanın mümkün olup olmadığını kontrol edin.

Sabitleme sapını (15) tekrar sıkın. İkaz! Hareketli dayanak kızağı (14) 0°-45° gönyeli kesimler için (makine kafası (4) eğdirilmiş veya açı ayarlı döner tezgah) dış pozisyonda sabitlenmiş olmalıdır:

Hareketli dayanak kızağının sabitleme sapını (15) açın ve hareketli dayanak kızağını dışa doğru kaydırın.

Hareketli dayanak kızağı (14), dayanak kızağı (14) ve testere bıçağı (7) arasındaki mesafe azami 8 mm olacak şekilde iç pozisyonun önünde olmalıdır.

Kesim işlemine başlamadan önce dayanak kızağı ve testere bıçağı arasında herhangi bir çarpışmanın mümkün olup olmadığını kontrol edin.

Sabitleme sapını (15) tekrar sıkın. İkaz! Bu testerede sabit dayanak kızağına (13) ci- vata ile sabitlenmiş bir sökülebilir dayanak kızağı (48) bulunur. Sağa yapılan 0-45° açılı gönyeli kesimlerde (ma- kine kafası (4) eğdirilmiş veya açı ayarlı döner tezgah) sökülebilir dayanak kızağı (48) komple sökülmelidir. İkaz! Bu durumda izin verilen azami iş parçası yüksekliği azalır (bakınız 4. Teknik öze- llikleri).

Sökülebilir dayanak kızağının (48) içten altı köşeli civatasını (46) içten altı köşeli anaht- ar ile sökün (bkz. Şekil 19). Bilgi: İçten altı köşeli anahtar 5 mm teslimat kapsamına dahil değildir.

Sökülebilir dayanak kızağını yukarı doğru ha- reket ettirerek çıkarın.

Çalışmalar tamamlandıktan sonra daima sökülebilir dayanak kızağını (48) tekrar maki- neye takın.

Dayanak kızağı daima makinede takılı kalmalıdır. Dayanak kızağı sökülmüş olduğunda makinenin işletim güvenliği tehli- keye girer.

6.1 Düz kesim 90° ve döner tezgah 0°

(Şekil 1–3, 11) Yaklaşık 100 mm‘ye kadar olan kesim genişliğinde testerenin çekme fonksiyonu çekme kılavuzu civatası (29) ile arka pozisyonda sabitlenebilir. Ke- sim genişliği 100 mm üzerinde olduğunda çekme kılavuzu civatasının (29) gevşetilmiş ve makine kafasının (4) hareket eder durumda olması dikka- te alınmalıdır.

Makine kafasını (4) üst pozisyona getirin.

Makine kafasını (4) saptan (1) tutarak arkaya doğru hareket ettirin ve gerektiğinde bu po- zisyonda sabitleyin. (kesim genişliğine bağlı olarak)

Kesilecek malzemeyi dayanak kızağına (13) ve döner tezgah (19) üzerine koyun.

Kesim işlemi esnasında kesilecek malzeme- nin kaymaması için malzemeyi, sıkma tertibatı (8) ile birlikte sabit testere tezgahının (18) üzerine bağlayın.

Kilitli olan Açık/Kapalı şalterini (2) açmak için kilit açma düğmesine (3) basın.

Motoru çalıştırmak Açık/Kapalı şalterine (2) bastırın.

Çekme kılavuzu sabitlenmiş olduğunda: Makine kafasını (4) saptan tutarak (1) testere bıçağı (7) iş parçasını tam olarak kesinceye kadar düzenli bir hız ve hafifçe aşağıya ha- reket ettirin.

Çekme kılavuzu sabitlenmiş olmadığında: Makine kafasını (4) tamamen öne doğru çekin ve sonra saptan (1) tutarak hafifçe aşağıya hareket ettirin. Bundan sonra makine kafasını (4) testere bıçağı (7) iş parçasını tam olarak kesinceye kadar düzenli bir hız ve hafifçe ar- kaya doğru hareket ettirin.

Kesim işlemi sona erdikten sonra makine kafasını (4) tekrar üst durma pozisyonuna ge- tirin ve Açık/Kapalı şalterini (2) bırakın. Dikkat! Geri çekme yayı nedeniyle makine oto- matik olarak üste vurur, bu demektir ki kesim Anl_TE_SM_8_L_Dual_SPK13.indb 244Anl_TE_SM_8_L_Dual_SPK13.indb 244 28.02.2023 13:06:2128.02.2023 13:06:21TR

işleminden sonra sapı (1) hemen bırakmayın, makine kafasını (4) yavaşca ve hafi fçe yukarı kaldırarak üst pozisyonda durdurun

6.2 Düz kesim 90° ve döner tezgah 0°- 45

(Şekil 1-3, 12) Testere ile, dayanak kızağının sol yönüne 0° - 45° ve sağ yönüne 0° - 45° açı ile düz kesimler yapılabilir.

Makine kafasını (4) yukarı kaldırın.

Döner tezgahı ayarlamak için sabitleme kolu- nu (20) en üst pozisyona getirin.

Kilitleme düzenini açma butonuna (21) ba- sarak ve basılı tutarak döner tezgah (19) ve ibreyi (22) skala (23) üzerinde istenilen açı değerine döndürün.

Sabitleme kolunu (20) aşağıya bastırarak dö- ner tezgahın (19) kilitlenmesi sağlanır.

Kesim işlemini 6.1 noktasında açıklandığı şekilde gerçekleştirin.

6.3 Gönyeli kesim 0°- 45° ve döner tezgah 0°

(Şekil 1–3, 13) Testere ile, çalışma yüzeyinin sol yönüne 0° - 45° ve sağ yönüne 0-45° açı ile gönyeli kesimler yapılabilir.

Sıkma tertibatını (8) gerektiğinde demonte edin veya sabit testere tezgahının (18) karşı tarafında monte edin.

Makine kafasını (4) üst pozisyona getirin.

Döner tezgahı (19) 0° pozisyonuna sabitleyin.

Sabitleme sapını (26) en üst pozisyona ge- tirin.

Sol yöne yapılacak gönyeli kesim için: Makine kafasını (4), ibrenin (24) skala (25) üzerinde istenilen açı değeri üzerine gelinceye kadar sola yatırın.

Sağ yöne yapılacak gönyeli kesim için: Maki- ne kafasını (4) yaklaşık 10° sola eğdirin, kilit- leme düzenini açma koluna (9) basın ve basılı tutun, makine kafasını (4) 0° çizgisi üzerinden sağa çevirin, yaklaşık 10° sonra kilitleme düzenini açma kolunu (9) bırakın, makine kafasını (4), ibrenin (24) skala (25) üzerinde istenilen açı değeri üzerine gelinceye kadar sağa yatırın.

Sonra sabitleme sapını (26) tekrar sabitleyin.

Kesim işlemini 6.1 noktasında açıklandığı şekilde gerçekleştirin.

6.4 Gönyeli kesim 0°- 45° ve döner tezgah 0°-

45° (Şekil 1–3, 14) Testere ile, çalışma yüzeyinin sol ve sağ yönüne 0°-45° ve aynı zamanda dayanak kızağının sol yönüne 0°-45° ve dayanak kızağının sağ yönüne 0°-45° açı ile gönyeli kesimler yapılabilir (çift gö- nyeli kesim).

Sıkma tertibatını (8) gerektiğinde demonte edin veya sabit testere tezgahının (18) karşı tarafında monte edin.

Makine kafasını (4) üst pozisyona getirin.

Döner tezgahı ayarlamak için sabitleme kolu- nu (20) en üst pozisyona getirin.

Kilitleme düzenini açma butonuna (21) ba- sarak ve basılı tutarak döner tezgah (19) ve ibreyi (22) skala (23) üzerinde istenilen açı değerine döndürün.

Sabitleme kolunu (20) aşağıya bastırarak dö- ner tezgahın (19) kilitlenmesi sağlanır.

Sabitleme sapını (26) en üst pozisyona ge- tirin.

Sol yöne yapılacak gönyeli kesim için: Makine kafasını (4), ibrenin (24) skala (25) üzerinde istenilen açı değeri üzerine gelinceye kadar sola yatırın.

Sağ yöne yapılacak gönyeli kesim için: Maki- ne kafasını (4) yaklaşık 10° sola eğdirin, kilit- leme düzenini açma koluna (9) basın ve basılı tutun, makine kafasını (4) 0° çizgisi üzerinden sağa çevirin, yaklaşık 10° sonra kilitleme düzenini açma kolunu (9) bırakın, makine kafasını (4), ibrenin (24) skala (25) üzerinde istenilen açı değeri üzerine gelinceye kadar sağa yatırın.

Sonra sabitleme sapını (26) tekrar sabitleyin.

Kesim işlemini 6.1 noktasında açıklandığı şekilde gerçekleştirin.

6.5 Kesim derinliği sınırlaması (Şekil 15)

Kesim derinliği sınırlaması civata (34) ile aktif konuma getirilebilir.

Bunun için civatayı (34) yıldız tornavida ile gevşetin ve dayanak plakasının hareket ede- bilir olmasını sağlayın. Arkasından dayanak plakasını (33) mümkün olduğu kadar testere bıçağı yönüne hareket ettirin ve civatayı (34) tekrar sıkın.

Kesim derinliği tırtıklı civata (31) ile kademe- siz olarak ayarlanabilir. Bunun için kontra somunu (32) açın, tırtıklı civatayı (31) sıkarak veya gevşeterek istediğiniz kesim derinliğini ayarlayın. Sonra civatanın (31) kontra so- mununu (31) tekrar sıkın.

Ya p ılan ayarı numune iş parçası üzerinde kontrol edin.

6.6 Talaş toplama torbası (Şekil 2)

Testere, talaşları toplamaya yarayan bir talaş toplama torbası (27) ile donatılmıştır. Talaş to- plama torbasını (27) alt taraftaki fermuarı açarak boşaltabilirsiniz.

6.7 Testere bıçağının değiştirilmesi

Testere bıçağının değiştirmeden önce: Fişi prizden çıkarın!

İş kazalarını ve yaralanmaları önlemek için testere bıçağını değiştirme işleminde iş eldi- veni takın!

Makine kafasını (4) yukarı kaldırın.

Bir eliniz ile testere mili blokajına (5) bastırın ve diğer eliniz ile içten altı köşeli anahtarı (45) flanş civatası (38) üzerine takın. Azami bir tur sonra testere bıçağı blokajı (5) yerine geçer.

Şimdi biraz daha fazla kuvvet uygulayarak flanş civatasını (38) saat yelkovanı yönünde açın.

Flanş civatasını (38) tam dışarı çıkarın ve dış flanşı (39) sökün.

Testere bıçağını (7) iç flanştan (40) çıkarın ve aşağı doğru çekerek çıkarın. Bunun için teste- re bıçağı korumasını (6) yukarı hareket ettirin ve testere bıçağına erişimi mümkün kılın.

Flanş civatası (38), dış flanş (39) ve iç flanşı (40) itinalı şekilde temizleyin.

Yeni testere bıçağını (7) sökme işleminin tersi yönünde monte edin ve sıkın.

Dikkat! Testere dişlerinin eğikliği yani bıçağın (7) dönme yönü, makine gövdesi üzerindeki ok işareti ile aynı yönde olmalıdır.

Makine ile çalışmaya başlamadan önce ko- ruma donanımlarının fonksiyonlarını kontrol edin.

İkaz! Her testere bıçağı değiştirme işleminden sonra testere bıçağı korumasının (6) doğru şekilde açılıp tekrar kapanmadığını kontrol edin. Ayrıca testere bıçağının (7) teste- re bıçağı koruması (6) içinde serbest şekilde dönüp dönmediğini kontrol edin.

İkaz! Her testere bıçağı değiştirme işleminden sonra testere bıçağının dikey ve 45° eğik konumda tezgah elemanı (16) içinde serbest şekilde dönüp dönmediğini kontrol edin.

İkaz! Hasarlı veya aşınmış olan tez- gah elemanı (16) en kısa zamanda değiştirilmelidir. Değiştirmek için tezgah elemanı (16) içindeki yıldız başlı civataları açın ve tezgah elemanını sabit testere tezgahı (18) içinden çıkarın. Yeni tezgah elemanını (16) sökme işleminin tersi yönünde monte edin.

İkaz! Testere bıçağının (7) değiştirilmesi ve ayarlanması çok itinalı bir şekilde yapılacaktır.

Döner tezgahı (19) kilitlemek için sabitleme sapını (20) aşağıya doğru bastırın.

Skala (25) yardımı ile gönyeli kesimler için açının 90° olmasını sağlayın. Ayrıca makine kafası (4) sabitleme sapı (26) sabitlenmiş olmalıdır.

Makine kafasını (4) aşağıya bastırın ve emni- yet pimi (30) ile kafayı sabitleyin. Testere bu durumda alt pozisyonda sabitlenmiştir.

Testerenin çekme fonksiyonunu çekme kılavuzu sabitleme civatası (29) ile en arka pozisyona sabitleyin.

Makineyi sabit testere tezgahından (18) tuta- rak taşıyın.

Makineyi tekrar kurmak istediğinizde Madde 5.3’de açıklanan çalışmaları gerçekleştirin.

6.9 Lazer işletmesi (Şekil 1, 18)

Çalıştırma: Lazeri (41) çalıştırmak için Lazer Açık/Kapalı şalterini (42) „ “ pozisyonuna doğru hareket ettirin. Lazer açıldığında kesilecek olan iş parçası üzerine bir lazer çizgisi ışınlanır ve bu çizgi tam doğru kesim çizgisini gösterir. Kapatma: Lazer Açık/Kapalı şalterini (42) „OFF“ pozisyonuna doğru hareket ettirin.

7. Elektrik kablosunun değiştirilmesi

Tehlike! Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uz- man bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça

Siparişi Tehlike! Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin. Anl_TE_SM_8_L_Dual_SPK13.indb 246Anl_TE_SM_8_L_Dual_SPK13.indb 246 28.02.2023 13:06:2128.02.2023 13:06:21TR

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarp- ma riskini yükseltir.

Aşırı kıvılcım oluştuğunda kömür fırçaların elektri- kçi uzman personel tarafından kontrol edilmesini sağlayın. Tehlike! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

8.4 Yedek parça ve aksesuar siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın parça numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.Einhell-Service.com sayfasında açıklanmıştır Tüyo! İyi bir çalışma sonucu elde etmek için yüksek kalite- li marka aksesuarları kullanmanızı tavsiye ederiz ! www.kwb.eu welcome@kwb.eu

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz.

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anl_TE_SM_8_L_Dual_SPK13.indb 247Anl_TE_SM_8_L_Dual_SPK13.indb 247 28.02.2023 13:06:2128.02.2023 13:06:21TR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardı mcı malzemeler bu düzenlemeden muaf tutulur. Aletin bertaraf edilmesinde akü ve ampullerin alet içinden çıkarılması gerektiğine dikkat edin. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca Einhell Germany AG fi rmasının özel onayı alı nmak şartıyla serbesttir. Teknik değişiklikler olabilir

Bu ürün EN 61000-3-11 nolu standartın şartlarını yerine getirir ve özel bağlantı koşullarına tabidir. Bu demektir ki ürünün herhangi bir serbest olarak seçilebilen bağlantı noktalarında kullanılması yasaktır.

Alet, uygun olmayan şebeke koşullarında voltaj değerinde geçici değişiklikler olmasına yol açabilir.

Bu ürün sadece özellikleri yanda açıklanmış bağlantı noktalarında (priz) kullanım için öngörülmüştür a) azami Z sys = 0,25 + j 0,25 şebeke empedans değerini aşmayan şebekeler, veya b) faz başına asgari 100 A olan sürekli akım yüklemesi olan şebekelerde.

Kullanıcı olarak gerektiğinde enerji dağıtım şirketine başvurarak, ürünü çalıştırmak için kullan- mak istediğiniz bağlantı noktasının (prizin) yukarıda açıklanan a) veya b) kriterlerini yerine getirip getirmediğini öğrenebilirsiniz. Anl_TE_SM_8_L_Dual_SPK13.indb 248Anl_TE_SM_8_L_Dual_SPK13.indb 248 28.02.2023 13:06:2228.02.2023 13:06:22TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Kömür fırçaları Sarf malzemesi/Sarf parçaları* Testere bıçağı Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_TE_SM_8_L_Dual_SPK13.indb 249Anl_TE_SM_8_L_Dual_SPK13.indb 249 28.02.2023 13:06:2228.02.2023 13:06:22TR

Garanti belgesi Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak

olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici fi rmanın yasal ga- ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay- naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter- siz olmasından kaynaklanan hasarlar. - Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde- nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). - Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.Einhell-Service.com sayfasına

bildirin. Kasa fi şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onarılmış veya yeni bir alet adresinize gönderilecektir. Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy- etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin. Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz. Anl_TE_SM_8_L_Dual_SPK13.indb 250Anl_TE_SM_8_L_Dual_SPK13.indb 250 28.02.2023 13:06:2228.02.2023 13:06:22EE
