BRUKSANVISNING TESM 8 L Dual EINHELL

13. Faststående anslagsskinne

18. Faststående savbord

Produktets varenummer

Produktets identnummer

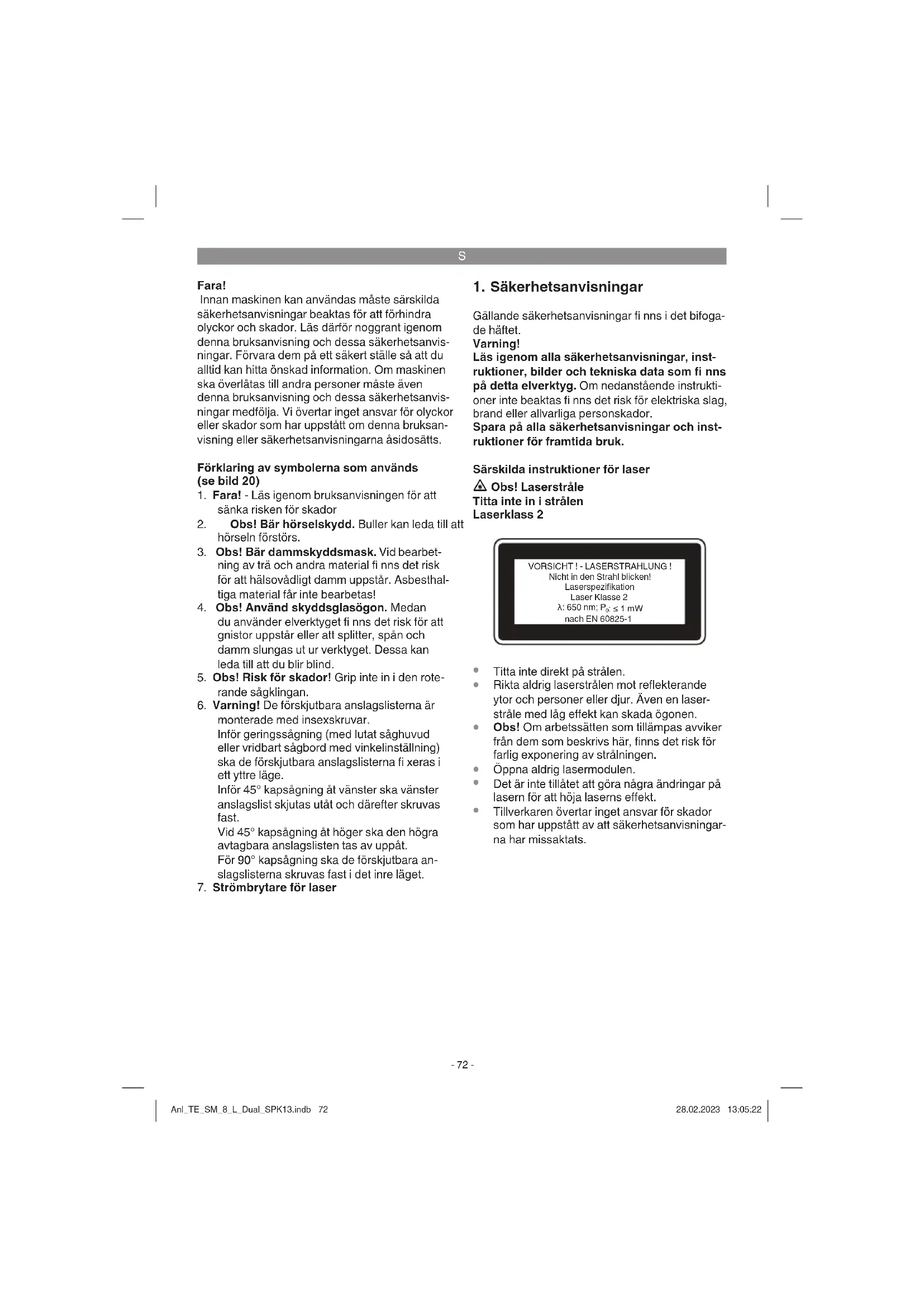

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 20)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador

2. Obs! Bär hörselskydd. Buller kan leda till att

3. Obs! Bär dammskyddsmask. Vid bearbet-

ning av trä och andra material fi nns det risk för att hälsovådligt damm uppstår. Asbesthal- tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan

du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

5. Obs! Risk för skador! Grip inte in i den rote-

6. Varning! De förskjutbara anslagslisterna är

monterade med insexskruvar. Inför geringssågning (med lutat såghuvud eller vridbart sågbord med vinkelinställning) ska de förskjutbara anslagslisterna fi xeras i ett yttre läge. Inför 45° kapsågning åt vänster ska vänster anslagslist skjutas utåt och därefter skruvas fast. Vid 45° kapsågning åt höger ska den högra avtagbara anslagslisten tas av uppåt. För 90° kapsågning ska de förskjutbara an- slagslisterna skruvas fast i det inre läget.

7. Strömbrytare för laser

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk. Särskilda instruktioner för laser Obs! Laserstråle Titta inte in i strålen Laserklass 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Titta inte direkt på strålen.

Rikta aldrig laserstrålen mot reflekterande ytor och personer eller djur. Även en laser- stråle med låg effekt kan skada ögonen.

Obs! Om arbetssätten som tillämpas avviker från dem som beskrivs här, finns det risk för farlig exponering av strålningen.

Det är inte tillåtet att göra några ändringar på lasern för att höja laserns effekt.

Tillverkaren övertar inget ansvar för skador som har uppstått av att säkerhetsanvisningar- na har missaktats. Anl_TE_SM_8_L_Dual_SPK13.indb 72Anl_TE_SM_8_L_Dual_SPK13.indb 72 28.02.2023 13:05:2228.02.2023 13:05:22S

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-3)

4. Maskinens överdel

6. Rörligt skydd för sågklinga

11. Spärrhandtag för sågstöd

12. Skruv för sågstöd

17. Inställbart stöd

19. Vridbart sågbord

23. Skala (vridbart sågbord)

29. Fixeringsskruv för dragstyrning

31. Skruvhandtag för begränsning av sågdjup

32. Kontramutter för begränsning av sågdjup

33. Anslagsplatta för begränsning av sågdjup

34. Skruv för begränsning av sågdjup

35. Justerskruv för vinkelanslag 90°

36. Justerskruv för vinkelanslag 45° vänster

37. Kontramutter för vinkelanslag

42. Strömbrytare för laser

43. Styrning för sågstöd

44. Justerskruv för anslagslist

47. Justerskruv för vinkelanslag 45° höger

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Drag-, kap- och geringssåg

Spärrhandtag för sågstöd (2 st)

Skruv för sågstöd (2 st)

Styrning för sågstöd (2 st)

3. Ändamålsenlig användning

Drag-, kap- och geringssågen används till kap- ning av trä och träliknande material med hänsyn till maskinens storlek. Sågen är inte avsedd för sågning av ved. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Anl_TE_SM_8_L_Dual_SPK13.indb 73Anl_TE_SM_8_L_Dual_SPK13.indb 73 28.02.2023 13:05:2328.02.2023 13:05:23S

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Endast passande sågklingor får användas till denna maskin. Inga typer av delningsklingor får användas. Till maskinens ändamålsenliga användning hör också att säkerhetsanvisningarna samt monte- ringsanvisningar och driftanvisningar i bruksan- visningen ska följas. Personer som använder och underhåller maski- nen ska känna till utrustningens funktioner och ha instruerats om eventuella faror. Dessutom ska gällande arbetsmiljöregler följas exakt. Övriga allmänna regler för arbetsmedicinska och säker- hetstekniska områden ska även beaktas. Om maskinen ändras leder detta till att tillver- karens ansvar för därutav resulterande skador upphör att gälla. Trots ändamålsenlig användning kan särskilda kvarstående riskfaktorer inte utes- lutas helt. På grund av maskinens konstruktion och sam- mansättning kan följande faror uppstå under drift:

Risk för skador om sågklingan rörs vid inom ej skyddat sågningsområde.

Risk för ingrepp i den roterande sågklingan (skärskador).

Risk för att arbetsstycken eller delar slår tillbaka.

Risk för att sågklingan bryts sönder.

Risk för att defekta hårdmetalldelar slungas ut från sågklingan.

Risk för hörselskador vid otillräckligt buller- skydd.

Risk för hälsofarliga emissioner av trädamm vid användning inom slutna utrymmen.

Minimal arbetsstycksstorlek: Såga endast arbets- stycken som är tillräckligt stora för att kunna fäs- tas med spännanordningen – längd min. 160 mm. Driftslag S6 25 %: Kontinuerlig drift med inter- mittent belastning (arbetscykel 10 min). För att undvika att motorn värms upp till otillåtet höga temperaturer, får motorn köra med angiven nomi- nell eff ekt 25% av arbetscykeln, och därefter 75% av arbetscykeln utan belastning. Fara! Buller Bullervärden har bestämts enligt EN 62841. Ljudtrycksnivå L

......................................... 3 dB(A) Bär hörselskydd. Buller kan leda till att hörseln förstörs. Angivna bullervärden har mätts upp enligt en standardiserad provningsmetod och kan använ- das om man vill jämföra olika elverktyg. Anl_TE_SM_8_L_Dual_SPK13.indb 74Anl_TE_SM_8_L_Dual_SPK13.indb 74 28.02.2023 13:05:2328.02.2023 13:05:23S

Angivna vibrationsemissionsvärden kan även användas till en preliminär bedömning av belast- ningen. Varning: Beroende på hur elverktyget används, och särskilt vilken typ av arbetsstycke som bearbe- tas, kan de bullervärden som uppstår under den faktiska användningen av elverktyget avvika från angivna värden. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen.

Se till att maskinen står stabilt, dvs. fastskru- vad på en arbetsbänk, ett universalstativ eller liknande.

Innan maskinen tas i drift ska alla skydd och säkerhetsanordningar ha monterats på föres- krivet vis.

Sågklingan måste kunna rotera fritt.

Var uppmärksam på främmande föremål, t ex spik eller skruv, om virket som ska sågas redan har bearbetats.

Innan du slår på maskinen med strömbryta- ren ska du övertyga dig om att sågklingan är rätt monterad och att de rörliga delarna inte klämmer.

5.2 Montera sågen (bild 1-4)

För in sågstöden (10) på styrningarna (43) (bild 4). Montera sedan styrningarna på det fasta sågbordet (18) och fixera med skruven (12). Använd en krysskruvmejsel.

Beroende på längden av arbetsstycket som ska sågas, kan sågstödet (10) förskjutas på styrningen (43). Efter att sågstödet (10) har ställts i rätt läge, ska spärrhandtaget (11) skruvas nedåt så att den rör vid stödytan. Detta förhindrar att sågen tippar vid långa eller stora arbetsstycken.

Spånsäcken (27) fixeras vid kapsågens ut- loppsöppning (28) genom att metallringen dras isär vid öppningen. När metallringen återgår till sin ursprungliga form är spånsä- cken säkert monterad.

Spännanordningen (8) kan monteras på såväl vänster som höger sida av det fasta sågbor- det (18).

En krysskruvmejsel medföljer ej.

Märk: Insexnyckeln 6 mm (45) för att byta ut sågklingan ska förvaras på baksidan av mas- kinen (jmf. bild 17).

5.3 Ställa in sågen (bild 1-3,5)

För att det vridbara sågbordet (19) ska kunna ställas in måste spärrspaken (20) befinna sig i det översta läget. Först därefter kan det vrid- bara sågbordet justeras medan uppreglings- knappen (21) hålls intryckt. (jmf. bild 5)

Vrid det vridbara sågbordet (19) och visaren (22) till avsett vinkelmått på skalan (23).

Sågen är utrustad med spärrlägen vid lägena -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° och 45°. Vid dessa lägen snäpper det vridba- ra sågbordet (19) in hörbart. Så snart sågbor- det har snäppt in måste läget fixeras ytterliga- re genom att spärrspaken (20) trycks ned.

Om andra vinkelinställningar behövs, kan sågbordet (19) endast fixeras med spärrspa- ken (20).

Tryck ned maskinens överdel (4) lätt och dra samtidigt ut säkringsstiftet (30) ur motorfästet för att regla upp sågen utifrån det undre läget.

Sväng upp maskinens överdel (4).

För att maskinens överdel (4) ska kunna stäl- las in för geringssågning, måste spärrspaken Anl_TE_SM_8_L_Dual_SPK13.indb 75Anl_TE_SM_8_L_Dual_SPK13.indb 75 28.02.2023 13:05:2428.02.2023 13:05:24S

(26) befinna sig i det översta läget.

Nu kan maskinens överdel (4) lutas max. 45° åt vänster. Efter att visaren (24) står på avsett vinkelmått på skalan (25) ska maskinens överdel (4) fixeras på nytt med spärrhandta- get (26).

Gör så här för att luta maskinens överdel åt höger till max. 45°: - Luta maskinens överdel (4) ca. 10° åt väns- ter. - Tryck in uppreglingsspärren (9) och håll den intryckt. - Sväng maskinens överdel (4) åt höger över 0°-linjen. - Släpp uppreglingsspärren (9) efter ca. 10° på höger sida. - Efter att visaren (24) står på avsett vin- kelmått på skalan (25) ska maskinens över- del (4) fi xeras på nytt med spärrhandtaget (26).

Om maskinens överdel ska ställas på 0° på skalan (25) igen behöver uppreglingsspärren (9) inte längre tryckas in.

För att sågen ska stå säkert måste det inställ- bara stödet (17) vridas runt och justeras så att sågen står vågrätt och stabilt.

Maskinens överdel (4) kan flyttas fram och tillbaka med dragfunktion. För att stoppa dragfunktionen kan styrskenorna fixeras vid ett visst läge med fixeringsskruven (29).

5.4 Finjustera anslagslisten (bild 6, 7)

Sänk maskinens överdel (4) och fixera med säkringsstiftet (30).

Fixera det vridbara sågbordet (19) i läge 0°.

Sätt in 90°-anslagsvinkelhaken (a) mellan sågklinga (7) och anslagslist (13).

Lossa på justerskruvarna (44) med insexny- ckel, ställ in anslagslisten (13) på 90° gente- mot sågklingan (7) och dra sedan åt justers- kruvarna (44) på nytt.

Anslagsvinkelhaken (a) och insexnyckeln 5 mm medföljer ej.

5.5 Finjustera vinkelanslaget för kapsågning

Sänk maskinens överdel (4) och fixera med säkringsstiftet (30).

Fixera det vridbara sågbordet (19) i läge 0°.

Lossa på spärrhandtaget (26) och luta maski- nens överdel (4) till 0° med handtaget (1).

Sätt in 90° anslagsvinkeln (a) mellan sågklin- gan (7) och det vridbara sågbordet (19).

Lossa på kontramuttern (37) och justera jus- terskruven (35) så långt tills vinkeln mellan sågklingan (7) och sågbordet (19) uppgår till 90°.

Dra åt kontramuttern (37) på nytt för att fixera denna inställning.

Kontrollera därefter visarens (24) läge. Vid behov måste visaren lossas med en kryss- mejsel. Ställ därefter in på vinkelskalans (25) 0°-läge och fixera visaren på nytt.

Anslagsvinkelhaken (a) och krysskruvmejseln medföljer ej.

5.6 Finjustera vinkelanslaget för geringssåg-

ning 45° åt vänster (bild 8b, 10a)

Sänk maskinens överdel (4) och fixera med säkringsstiftet (30).

Fixera det vridbara sågbordet (19) i läge 0°.

Lossa på spärrhandtaget (26) och luta mas- kinens överdel (4) åt vänster, till 45°, med handtaget (1).

Sätt in 45°-anslagsvinkeln (b) mellan sågklin- gan (7) och det vridbara sågbordet (19).

Lossa på stoppmuttern (37) och justera jus- terskruven (36) så långt tills vinkeln mellan sågklingan (7) och sågbordet (19) uppgår till exakt 45°.

Dra åt kontramuttern på nytt för att fixera den- na inställning.

En anslagsvinkel (b) medföljer ej.

5.7 Finjustera vinkelanslaget för geringssåg-

ning 45° åt höger (bild 8b, 10b)

Sänk maskinens överdel (4) och fixera med säkringsstiftet (30).

Fixera det vridbara sågbordet (19) i läge 0°.

Lossa på spärrhandtaget (26) och luta mas- kinens överdel (4) åt vänster, till 45°, med handtaget (1).

Sätt in 45°-anslagsvinkeln (b) mellan sågklin- gan (7) och det vridbara sågbordet (19).

Lossa på stoppmuttern (37) och justera jus- terskruven (47) så långt tills vinkeln mellan sågklingan (7) och sågbordet (19) uppgår till exakt 45°.

Dra åt kontramuttern på nytt för att fixera den- na inställning.

En anslagsvinkel (b) medföljer ej.

Varning! Inför 90° kapsågning ska den förskjut- bara anslagslisten (14) fi xeras i det inre läget:

Öppna spärrhandtaget (15) i den förskjutbara anslagslisten och skjut därefter anslagslisten Anl_TE_SM_8_L_Dual_SPK13.indb 76Anl_TE_SM_8_L_Dual_SPK13.indb 76 28.02.2023 13:05:2428.02.2023 13:05:24S

Den förskjutbara anslagslisten (14) ska fixe- ras så pass långt framför det innersta läget att avståndet mellan anslagslisten (14) och sågklingan (7) uppgår till max. 8 mm.

Kontrollera innan virket sågas att anslagslis- ten inte kan kollidera med sågklingan.

Dra åt spärrhandtaget (15) på nytt. Varning! För 0° - 45° geringssågning åt vänster (med maskinens överdel (4) lutad eller sågbord med vinkelinställning) ska den förskjutbara an- slagslisten (14) fi xeras i ett yttre läge.

Öppna spärrhandtaget (15) i den förskjutbara anslagslisten och skjut därefter anslagslisten utåt.

Den förskjutbara anslagslisten (14) ska fixe- ras så pass långt framför det innersta läget att avståndet mellan anslagslisten (14) och sågklingan (7) uppgår till max. 8 mm.

Kontrollera innan virket sågas att anslagslis- ten inte kan kollidera med sågklingan.

Dra åt spärrhandtaget (15) på nytt. Varning! Denna såg är utrustad med en avtagbar anslagslist (48) som är fastskruvad vid den fasta anslagslisten (13). För 0 - 45° geringssågning åt höger (med maski- nens överdel (4) lutad eller sågbord med vinke- linställning) ska den avtagbara anslagslisten (48) tas av komplett. Varning! I detta fall reduceras den maximalt tillåtna höjden för arbetsstycket (jmf. 4. Tekniska data).

Öppna insexskruven (46) för den avtagbara anslagslisten (48) med en insexnyckel (jmf. bild 19). Märk: Insexnyckeln 5 mm medföljer ej.

Dra av den avtagbara anslagslisten uppåt.

Montera alltid tillbaka den avtagbara anslags- listen (48) på maskinen efter att sågningen har avslutats.

Anslagslisten måste alltid finnas kvar på mas- kinen. En anslagslist som har tagits av leder till försämrad driftsäkerhet vid maskinen.

6.1 Kapsågning 90° och vridbart sågbord 0°

(bild 1–3, 11) Vid sågbredd upp till ca. 100 mm kan sågens dragsågningsfunktion fi xeras i det bakre läget med fi xeringsskruven för dragstyrning (29). Om sågbredden är större än 100 mm ska du se till att fi xeringsskruven för dragstyrningen (29) har los- sats och att maskinens överdel (4) är rörlig.

Ställ maskinens överdel (4) i det övre läget.

Skjut maskinens överdel (4) bakåt med handtaget (1) och fixera i detta läge vid behov (beroende på sågbredd).

Lägg in virket som ska sågas på det vridbara sågbordet (19) och emot anslagslisten (13).

Fixera materialet på det fasta sågbordet (18) med spännanordningen (8) för att förhindra att det glider under sågningen.

Tryck på uppreglingsknappen (3) för att lossa strömbrytaren (2).

Tryck på strömbrytaren (2) för att slå på motorn.

Om dragstyrningen är fixerad: Sänk maski- nens överdel (4) med svagt tryck och i en jämn rörelse med hjälp av handtaget (1) tills sågklingan (7) har sågat igenom virket.

Om dragstyrningen inte är fixerad: Dra fram maskinens överdel (4) helt och sänk den se- dan ända ned med svagt tryck och i en jämn rörelse med hjälp av handtaget (1). Skjut sedan maskinens överdel (4) långsamt bakåt i en jämn rörelse tills sågklingan (7) har sågat igenom virket helt.

Släpp upp maskinens överdel (4) till det övre viloläget efter att du har sågat färdigt. Släpp strömbrytaren (2). Obs! På grund av returfjädern slår maskinen upp automatiskt. Släpp därför inte handtaget (1) efter att du har sågat, utan höj maskinens överdel (4) långsamt och med svagt mottryck.

6.2 Kapsågning 90° och sågbord 0°-45°

(bild 1-3, 12) Kapsågen kan användas till kapsågningar med 0° - 45° åt vänster och 0° - 45° åt höger gentemot anslagslisten.

Sväng upp maskinens överdel (4).

Ställ spärrspaken (20) i det översta läget så att sågbordet kan justeras.

Vrid det vridbara sågbordet (19) och visaren (22) till avsett vinkelmått på skalan (23) me- dan uppreglingsknappen (21) hålls intryckt.

Tryck ned spärrspaken (20) för att förregla sågbordet (19).

Såga enligt beskrivningen under punkt 6.1.

6.3 Geringssågning 0°-45° och vridbart såg-

bord 0° (bild 1–3, 13) Kapsågen kan användas till geringssågningar åt vänster med 0-45° och åt höger med 0-45° gente- mot arbetsytan.

Demontera spännanordningen (8) vid behov eller montera den på den motsatta sidan av det fasta sågbordet (18).

Ställ maskinens överdel (4) i det övre läget.

Ställ spärrhandtaget (26) i det övre läget.

För geringsvinkel åt vänster: Luta maskinens överdel (4) åt vänster tills visaren (24) står på avsett vinkelmått på skalan (25).

För geringsvinkel åt höger: Luta maskinens överdel (4) ca. 10° åt vänster, tryck ned uppreglingsspärren (9) och håll den intryckt. Sväng maskinens överdel (4) åt höger över 0°-linjen, släpp uppreglingsspärren (9) efter ca. 10°. Luta maskinens överdel (4) åt höger tills visaren (24) står på avsett vinkelmått på skalan (25).

Såga enligt beskrivningen under punkt 6.1.

6.4 Geringssågning 0°-45° och vridbart såg-

bord 0°-45° (bild 1–3, 14) Kapsågen kan användas till geringssågningar åt vänster med 0-45° och åt höger med 0-45° gentemot arbetsytan, samtidigt som det vridbara sågbordet är inställt gentemot anslagslisten med 0-45° åt vänster resp. 0-45° åt höger (dubbelge- ringssågning).

Demontera spännanordningen (8) vid behov eller montera den på den motsatta sidan av det fasta sågbordet (18).

Ställ maskinens överdel (4) i det övre läget.

Ställ spärrspaken (20) i det översta läget så att sågbordet kan justeras.

Vrid det vridbara sågbordet (19) och visaren (22) till avsett vinkelmått på skalan (23) me- dan uppreglingsknappen (21) hålls intryckt.

Tryck ned spärrspaken (20) för att förregla sågbordet (19).

Ställ spärrhandtaget (26) i det övre läget.

För geringsvinkel åt vänster: Luta maskinens överdel (4) åt vänster tills visaren (24) står på avsett vinkelmått på skalan (25).

För geringsvinkel åt höger: Luta maskinens överdel (4) ca. 10° åt vänster, tryck ned uppreglingsspärren (9) och håll den intryckt. Sväng maskinens överdel (4) åt höger över 0°-linjen, släpp uppreglingsspärren (9) efter ca. 10°. Luta maskinens överdel (4) åt höger tills visaren (24) står på avsett vinkelmått på skalan (25).

Såga enligt beskrivningen under punkt 6.1.

6.5 Begränsa sågdjupet (bild 15)

Begränsningen av sågdjupet kan aktiveras med skruven (34).

Lossa på skruven (34) med en krysskruv- mejsel så att anslagsplattan blir rörlig. Flytta anslagsplattan (33) så långt som möjligt mot sågklingan och dra sedan åt skruven (34) igen.

Sågdjupet kan ställas in steglöst med skruv- handtaget (31). Lossa på kontramuttern (32) och ställ in avsett sågdjup genom att skruva in eller skruva ut skruvhandtaget (31). Dra sedan åt kontramuttern (32) vid handtaget (31) igen.

Kontrollera inställningen med en provsågning.

En krysskruvmejsel medföljer ej.

6.6 Spånsäck (bild 2)

Sågen är utrustad med en spånsäck (27). Öppna blixtlåset på undersidan för att tömma spånsäcken (27).

6.7 Byta ut sågklingan (bild 1, 16)

Bär alltid handskar när du byter ut sågklingan så att du inte skadar dig.

Sväng maskinens överdel (4) uppåt.

Tryck in sågaxelspärren (5) med den ena handen och håll sexkantnyckeln (45) på fläns- skruven (38) med den andra handen. Efter maximalt ett varv snäpper sågaxelspärren (5) in.

Lossa därefter på flänsskruven (38) med en aning mer kraft i medsols riktning.

Skruva ut flänsskruven (38) helt och ta sedan av ytterflänsen (39).

Ta av sågklingan (7) från innerflänsen (40) i en nedåtriktad rörelse. För skyddet för såg- klingan (6) uppåt så att sågklingan därefter är åtkomlig.

Rengör flänsskruven (38), ytterflänsen (39) och innerflänsen (40) noggrant.

Sätt in den nya sågklingan (7) i omvänd följd och dra sedan åt.

Obs! Tändernas sågvinkel, dvs. sågklingans (7) rotationsriktning, måste stämma överens med pilen som finns på kåpan.

Kontrollera att alla skyddsanordningar är funktionsdugliga innan du fortsätter att använ- da sågen.

Varning! Varje gång du har monterat en ny sågklinga måste du kontrollera att skyddet till sågklingan (6) öppnar och stänger enligt fö- reskrift. Kontrollera dessutom om sågklingan (7) löper fritt i skyddet (6).

Varning! Varje gång du har monterat en ny sågklinga måste du kontrollera att sågklingan löper fritt i sågbordets skåra (16) när den står lodrätt samt i 45° lutning.

måste genast bytas ut. Öppna krysskruvarna i sågplattan (16) och ta sedan ut sågplattan ur det fasta sågbordet (18). Montera den nya sågplattan (16) i omvänd följd.

Varning! Sågklingan (7) ska bytas ut och jus- teras in enligt gällande föreskrifter.

Tryck ner spärrspaken (20) för att spärra det vridbara sågbordet (19).

Läs av på skalan (25) att vinkeln för ge- ringssågningen uppgår till 90°. Dessutom ska maskinens överdel (4) ha fixerats med spärrhandtaget (26).

Tryck ned maskinens överdel (4) och spärra med säkringsstiftet (30). Sågen har nu spär- rats i det nedre läget.

Fixera sågens dragfunktion i det bakre läget med fixeringsskruven för dragstyrningen (29).

Bär maskinen i det fasta sågbordet (18).

Följ instruktionerna under punkt 5.3 om mas- kinen ska monteras samman på nytt.

6.9 Använda lasern (bild 1, 18)

Slå på lasern: Ställ strömbrytaren (42) för laser i läge ” „ för att slå på lasern (41). En laserlinje projiceras på arbetsstycket som ska sågas och visar exakt var såglinjen går. Slå ifrån lasern: Ställ strömbrytaren för lasern (42) i läge „OFF“.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en be- hörig elinstallatör.

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.4 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reser- vdelar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com Tips: För bra arbetsresultat rekommenderar vi högvärdi- ga tillbehör från ! www.kwb.eu welcome@kwb.eu

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Anl_TE_SM_8_L_Dual_SPK13.indb 79Anl_TE_SM_8_L_Dual_SPK13.indb 79 28.02.2023 13:05:2528.02.2023 13:05:25S

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövän- lig återvinning. Återvinnings-alternativ till begäran om återsänd- ning: Som ett alternativ till returnering är ägaren av elut- rustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhänder- tas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elekt- riska komponenter vars syfte har varit att komplet- tera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glöd- lampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumenta- tion och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar.

Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvill- kor. Detta betyder att produkten inte får anslu- tas till valfria anslutningspunkter.

Vid bristfälliga villkor i elnätet kan maskinen orsaka temporära spänningsvariationer.

Produkten får endast användas vid anslut- ningspunkter som a) inte överskrider en max. tillåten nätimpe- dans Z sys på 0,25 + j0,25 eller b) vars nät har en kontinuerlig strömbelast- barhet på minst 100 A för varje fas.

I din egenskap som användare måste du sä- kerställa, vid behov i samråd med elbolaget, att anslutningspunkten där produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b). Anl_TE_SM_8_L_Dual_SPK13.indb 80Anl_TE_SM_8_L_Dual_SPK13.indb 80 28.02.2023 13:05:2628.02.2023 13:05:26S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar Förbrukningsmaterial/förbrukningsdelar* Sågklinga Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TE_SM_8_L_Dual_SPK13.indb 81Anl_TE_SM_8_L_Dual_SPK13.indb 81 28.02.2023 13:05:2628.02.2023 13:05:26S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TE_SM_8_L_Dual_SPK13.indb 82Anl_TE_SM_8_L_Dual_SPK13.indb 82 28.02.2023 13:05:2728.02.2023 13:05:27CZ
