TESM 8 L Dual - Električna žaga EINHELL - Brezplačna navodila za uporabo

Vrsta izdelka	Radijalna zajeralna žaga (kombinirana zajeralna žaga s funkcijo vlečenja)
Znamka	Einhell
Model	TESM 8 L Dual
Napajanje	220-240 V ~ 50 Hz
Moč	1500 W (S1) / 1800 W (S6 25%)
Hitrost v prostem teku	5000 vrt/min
Žagin list	216 x Ø 30 x 2,4 mm, 48 zob, karbid
Območje vrtenja (miza)	-47° / 0° / +47°
Levi zajeralni rez	0° do 45°
Desni zajeralni rez	0° do 45°
Širina reza pri 90°	305 x 65 mm
Širina reza pri 45°	215 x 65 mm
Teža	Približno 14 kg
Razred zaščite	II (dvojna izolacija)
Laser	Razred 2, 650 nm, < 1 mW
Vreča za zbiranje žagovine	Da, z zadrgo
Varnost	Premična zaščita lista, blokada gredi, varnostno stikalo
Vzdrževanje	Redno čistiti, preverjati oglene ščetke, zamenjati list, če je obrabljen
Garancija	24 mesecev (veljavni pogoji)

Pogosto zastavljena vprašanja - TESM 8 L Dual EINHELL

Kako zamenjati žagin list?

Izvlecite vtič. Nagnite glavo navzgor. Uporabite blokado gredi s 6 mm imbus ključem, da odvijete prirobnični vijak. Odstranite zunanjo prirobnico in list. Očistite prirobnice, namestite nov list (pravilna smer vrtenja) in zategnite. Preverite delovanje zaščite lista.

Kako uporabljati laserski vodilnik?

Laser se vklopi s posebnim stikalom (položaj 'I'). Na obdelovanec projicira črto, ki označuje linijo reza. Nikoli ne glejte neposredno v laserski žarek. Po uporabi ga izklopite (položaj 'OFF').

Kakšne so največje zmogljivosti rezanja?

Pri 90°: 305 x 65 mm. Pri 45°: 215 x 65 mm. Pri dvojnem levem zajeralnem rezu: 215 x 35 mm. Pri dvojnem desnem zajeralnem rezu: 215 x 20 mm. Obdelovanec mora biti dolg vsaj 160 mm, da ga lahko vpnete.

Kako nastaviti vrtljivo mizo za zajeralni rez?

Dvignite ročico za blokiranje mize. Pritisnite tipko za sprostitev in zavrtite mizo na želeni kot (oznaka na skali). Na voljo so zaskočni položaji pri -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° in 45°. Spustite ročico, da zaklenete.

Kako nagniti glavo za navpični zajeralni rez?

Popustite ročaj za blokiranje zajeralnih rezov. Nagnite glavo v levo (0-45°) ali desno. Za desno najprej nagnite glavo približno 10° v levo, aktivirajte ročico za sprostitev, premaknite preko 0° v desno, spustite po 10°, nato nagnite na želeni kot. Ponovno zategnite ročaj.

Kakšen je postopek za transport ali shranjevanje?

Zaklenite vrtljivo mizo na 0°. Nastavite glavo na 90° in jo pritrdite z varnostnim vijakom. Blokirajte funkcijo vlečenja. Prenesite stroj za fiksno mizo. Za ponovno uporabo postopek izvedite v obratnem vrstnem redu.

Kako očistiti in vzdrževati žago?

Pred čiščenjem vedno izvlecite vtič. Uporabite vlažno krpo z malo blagega mila. Ne uporabljajte agresivnih sredstev. Prezračevalne reže pihajte s stisnjenim zrakom pri nizkem tlaku. Redno praznite vrečo za žagovino. Preverite oglene ščetke, če se pojavijo prekomerne iskre.

Kateri dodatki so priloženi žagi?

Dobava: žaga, vpenjalni pripomoček, 2 nosilca obdelovanca z ročaji za blokiranje, vreča za zbiranje ostružkov, 2 vodili za nosilca, 6 mm imbus ključ, odstranljivi mejni tračni vodilnik, navodila za uporabo in varnostna navodila.

Kako nastaviti mejnik za rez pri 90°?

Spustite glavo in jo pritrdite z varnostnim vijakom. Vrtljiva miza na 0°. Popustite protimatico nastavitvenega vijaka klinastega mejnika. Nastavite vijak, dokler ne dosežete 90° med listom in mizo (preverite s kotnikom). Ponovno zategnite protimatico. Po potrebi popravite kotni kazalec.

Kakšna so pomembna varnostna navodila za laser?

Nikoli ne glejte neposredno v žarek. Lasera ne usmerjajte v odbojne površine, živali ali osebe. Ne odpirajte laserskega modula. Zamenjati ga sme le strokovnjak. Upoštevajte laserski razred 2.

NAVODILA ZA UPORABO TESM 8 L Dual EINHELL

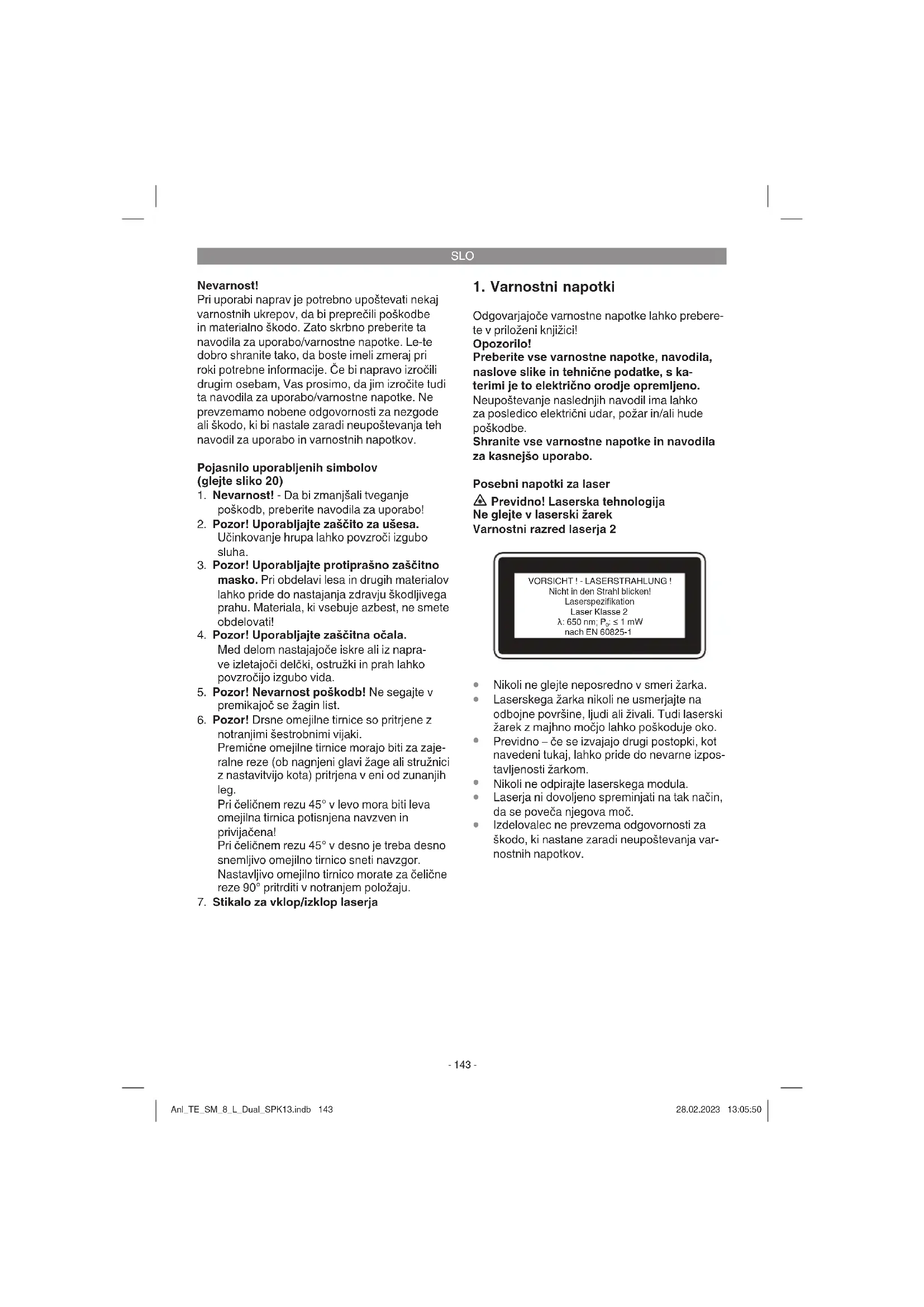

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov (glejte sliko 20)

1. Nevarnost! - Da bi zmanjsali tveganje poskodb, preberite navodila za uporabo!
2. Pozor! Uporabljajte zašito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
3. Pozor! Uporabljate protiprasno zašcitnno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdeloyat!
4. Pozor! Uporabljate zašcitna očala. Med delom nastajoče iskre ali iz napravie izletajovi delčki, ostruzki in prah lahko povzroćijo izgubo vida.
5. Pozor! Nevarnost poskodb! Ne segaje v premikajoc se zagin list.
6. Pozor! Drsne omejilne tirnice so pritrjene z notranjimi sestrobnimi vijaki. Premiocene omejilne tirnice morajo biti za zajeralne reze (ob nagnjeni glavi zage ali struznici z nastavitvjo kota) pritrjena v eni od zunanjih leg. Pri celičinem rezu 45^ v levo mora biti leva omejilna tirnica potisnjena navzven in privijačena! Pri celičinem rezu 45^ v desno je treba desno smeljivo omejilno tirnico sneti navzgor. Nastavljivo omejilno tirnico morate za celičene reze 90^ pritrditi v notranjem položaju.
7. Stikalo za vklop/izklop laserja

1. Varnostni napotki

Odgovarjaoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Opozorilo!

Preberite vse varnostne napotide, navodila, naslove slike in tehnicine podatke, s katerimi je to elektricno orodje opremljeno. Neupostevanje naslednjih navodil ima lahko za posledico elektrici udar, pozar in/ali hude poskodbe.

Shranite vse varnostne napotke in navodila za kasnejso uporabo.

Posebni napotki za laser

Previdno! Laserska tehnologija Ne gleje v laserski zarek

Varnostni razred laserja 2

Nikoli ne glejte neposredno v smeri zharka.
Laserskega zarka nikoli ne usmerjate na odbojne povrsine, Ijudi ali zivali. Tudi laserski zarekzmajhno mocjo lahko poškoduje oko.
- Previdno - ce se izvajao drugi postopki, kot navedeni tukaj, lahko pride do nevarne izpostavlienosti zarkom.
Nikoli ne odpirajte laserskega modula.
- Laserja ni dovoljeno spreminjati na tak način, da se poveča njegova moč.
- Izdelovalec ne prevzema odgovornosti za skodo, ki nastane zaradi neuposteva varnostnih napotkov.

SLO

2. Opis naprave na obseg dobave

2.1 Opis naprave (slike 1-3)

1. Ročaj
2. Stikalo za vklop/izklop
3. Gumb za sprostitveni mehanizem
4. Glava stroja
5. Blokada gredi zage
6. Gibljiva zašcita zaginega lista
7. Zagin list
8. Vpenjalna naprava
9. Odklepna ročica
10. Opora za obdelovanec
11. Pritrdilna roica opore za obdelovanec
12. Vijak opore za obdelovanec
13. Fiksna omejilina tirnica
14. Gibljiva omejilna tirnica
15. Pritrdilni rocaj za gibljivo omejlno tirnico
16. Mizni nastavek
17. Nastavljiva stojna noga
18. Fiksna miza zaŽago
19. Vrtljiva miza
20. Pritrdila rocica (vrtljiva miza)
21. Odklepna tipka
22. Kazalec (vrtljiva miza)
23. Skala (vrtljiva miza)
24. Kazalec (zajeralo)
25. Skala (zajeralo)
26. Pritrdilino rocaj (zajeralo)
27. Vreča zaŽagovino
28. Izstopna odprtina
29. Pritrdilni vijak za vlechno vodenje
30. Varnostni zatic
31. Narebričeni vijak za omejitev globine reza
32. Protimatica za omejitev globine reza
33. Omejilna plosca za omejitev globine reza
34. Vijak za omejitev globine reza
35. Nastavni vijak za omejitev kota 90^
36. Nastavni vijak za omejitev kota 45^ v levo
37. Protimatica za omejitev kota
38. Priobnični vijak
39. Zunanja prirobnica
40. Notranja prirobnica
41. Laser
42. Stikalo za vklop/izklop laserja
43. Vodilo opore za obdelovanec
44. Nastavni vijak za omejilno tirnico
45. Kliguc z notranjim sestrobom 6 mm
46. Vijak z notranjim sestrobom
47. Nastavni vijak za omejitev kota 45^ v desno
48. Snemljiva omejilna tirnica

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer ste napravo kopil, in predlozite raucn. Upostevaje preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravoyiz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstaja-jo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prislo med transportom.
• Po możnosti shranite embalazzo do potekā garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastichnimi vrečkami, folijo in malimi delli opreme! Obstajna nevarnost zadusitve in zaužitja takšinih delov materiala!

Dvoročna, Čelīna in zajeralna Žaga
Vpenjalnanaprava
Opora za obdelovanec (2x)
- Pritrdilnaročica opore za obdelovanec (2x)
Vijak opore za obdelovanec (2x)
Vreca za zagovino
Vodilo opore za obdelovanec (2x)
Kljuc z notranjim sestrobom 6 mm
Snemljiva omejilna tirnica
- Prevod originalnih navodil za uporabo
Varnostninapatki

3. Predpisana namenska uporaba

Dvoročna, Čelilina in zajervalna Žaga so namenjene sekanju lesa in podobnih materialov, odvisno od velikosti stroja. Žaga ni primerna za rezanje driv.

Ta stroj se lahko uporablja le v skladu z njeg-ovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

SLO

Prosimo, da upostevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, Če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

Uporabljati smete samo za ta stroj primerne liste zage. Prepovedana je uporaba kakrsnihkoli drugih rezalnih plošć.

Del namenske uporabe je tudi upostevanje var-nostnih navodil, kot tudi navodil za montaio in na-vodil za upravljanje, ki so v navodilih za uporabo. Osebe, ki ta stroj upravljaco in vdstruzjoje, morajo biti seznanjeni s temi navodili in biti pouceno o moznih nevarostih. Poleg tega pa se je treba toco drzati vseh veljavnish predpisov za preprecevanje nesre. Upostevati je treba tudi ostala splośna pravila v delovnem medicinskem in varnostno tehnichem področju.

Spremembe stroja izklučujejo jamstvo proizvajalca in jamstvo za napake, ki nastanejo zaradi tega. Klub smotrni namenski uporabi ni mogoco povsem izlociti nikaterih dejavnikov preostalega tveganja.

Zaradi konstrukcije in postavitve stroja lahko nastopijo naslednja tveganja:

• Dotikanje Žaginega lista na tistem delu, ki niPokrit.
• Poseganje v delujoc zagin list (poškodovanje zaradi ureza)
• Povratni udar obdelovanca in delov obdelovanca.
• Lom zhaginea lista.
• Izlet pomanjkljivih delov trdine zaginea lista.
• Poškodbe sluha ob neuporabi glusnikov.
  Zdravju skodljive emisije prahu pri uporabi v zaprtih prostorih.

4. Tehnicni podatki

Motor na izmenično napetost: .220-240 V ~ 50Hz Zmogljivost: 1500 W S1 / 1800 W S6 25%

Stevilo obrotov v prostem teku n. .5000 min' Zagin list iz trdine: 216 x 30 x 2,4 mm Najvecja sirina zobca 2,8mm Stevilo zobcev: 48

Obmoe obraconja: -47^ / 0^ / +47^ Zajeralni rez v levo: 0^ do 45^

Zajeralni rez v desno: 0^ do 45^

Sirina zaganja pri 90^ ..305x65mm Sirina zaganja pri 45^ ..215x65 mm

Sirina zaganja pri 2 × 45^
(dvojni zajeralni rezlevo): 215 x 35 mm
Sirina zaganja pri 2 x 45°
(dvojni zajeralni rez desno): 215 x 20 mm
Teza: prbl. 14 kg
Razred laserja: 2
Valovna dolzina laser: 650 nm
Zmogljivost laserja: .. ≤ 1mW
Zaschni razed:

Najmanjsha velikost obdelovanca: Rezite le obdelovance, ki so dovolj veliki, da jih lahko pritrdite z vpenjalno napravo - majmanjsha dolzina 160 mm.

Nacin obratovanja S6 25%: Trajno obratovanje s prekinjaco obremenitvjo (trajanje vklopa 10 min). Da preprecite nepotrebno ogrevanje motora, lahko motor 25% trajanja vklopa deluje le z navedeno nazivno mojo, nato pa mora 75% trajanja vklopa delovati brez obretenite.

Nearnost!

Hrup

Vredosti hrupa so bile ugotovljene v skladu z EN 62841.

Hrup lahko povzroci izgubo sluha.

Navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in je mogoce za primerjavo elektricega orodja primerjati z drugo vrednostjo.

Navedene vrednosti emisij hrupa je moznno uporabiti tudi za predhodno oceno obretenite.

Oporzorilo:

Vrednosti emisij hrupa se lahko med dejansko uporabo elektricega orodja razlukijejo od navenenih vrednosti, kar je odvisno od nachina uporabe elektricega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

• Uporablajte samo brezhibne naprave.
  Redno vzdrrzujte in cistite napravo.
  Vasnaacin dela prilagodite napravi.

SLO

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektricnega orodja:

1. Poškodbe pljuč, Če ne uporabljate primerne protiprašne zašcitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlno.

5. Pred uporabo

Pred priklopom se prepričajte, Če se podatki na tipski podatkovni tablici skladajo s podatki o elektrichem omrežju.

Oporzorilo!

Zmeraj izvlecite elektrichi priključni vtikac preden začnete izvajati nastavitne na skobljicu.

5.1 Splošno

Stroj morate postaviti na stabilno podlago, tj. privijačiti na delovno mizo, univerzalno ogrodje ali podobno.
Pred prvim zagonom morajo biti vsiPokrovi in varnostne priprave pravilno montirane.
Zagin list se mora vrteti brez oviranja.
Pri ze obdelanem lesu je potrebno paziti natujke, kot so nth. zenbli ali vijaki itd.
- Preden aktivirate stikalo za vklop/izklop, se prepricajte, da je zagin list pravilno montiran ter, da se premicni deli z lahkoto premikajo.

Opore obdelovanca (10) vpeljite vvodilo (43) (sika 4). Natovodilo montirajte na fiksni mizi za zago (18) in ga pritrdite z vijakom (12). Uporabljaje križni izvjac.
- Oporo obdelovanca (10) lahko potisnete v vodilo (43) glede na dolzino obdelovanca, ki ga obdelujete. Ko je opora obdelovanca (10) v pravilinem položaju, se pitrdilni rocaj (11) priviacci navzdol, da se dotika nalegalne povrsine. To prepreci, da bi se zagai pri dolgihali velikh obdelovancih prevrgla.
Lovilna vreca za ostruzke (27) se z

razsrjenjem kovinskega obroca na odprtini vtakne v izstopno odprtino (28) celilne zage. Ko se kovinski obroc vrne v izhodisncno obliko, je lovilna vreca za ostruzke varno namešcena.

Vpenjalno napravo (8) lahko montirate takolevo kot desno na fiksni zagini mizi (18).
Križni izvijač ni v obsegu dobave.
Napotec: Kligc z notranjin sestrobom 6 mm (45) za menjavo zaginega lista je treba shrani na hrbti ni strani stroja (gleje sliko 17).

5.3 Nastavitev zage (slike 1-3,5)

Zanastavitev vrtljive mize (19) mora biti pritrdlinvzvod (20) v najbolj zgornjem polozaju. Sele nato lahko vrtljivo mizo nastavite, medtem ko drzite odklepno tipko (21) (gl.sliko 5).
Vrtljivo mizo (19) in kazalec (22) obrite v zeneleni kot na skali (23).
Zaga ima zaskočne položaje na -45°, -30°, -22.5°, -15°, 0°, 15°, 22.5°, 30° in 45°, kjer se stružnica (19) slišno zaskovi. Takoj ko se vrtljiva miza zaskovi, morate položaj pritrdilnega vzvoda (20) s stiskom navzdol dodatno pritrditi.
- Ce potrebujete drug položaj kota, se vrtljiva miza (19) pritrdi samo s pritrdilnim vzvodom (20).
Z rahlim pritiskom glave stroja (4) navzdol in socasnim izvlecenjem varovalnega zatica (30) iz drzala motorja se zagao opahne iz spodnjega poloza.
- Glavo stroja (4)zasukajte navzgor.
Za nastavitev glave stroja (4) za zajeralni rez mora biti pritrdilni rocaj (26) v njablj zgornjiem pozaju.
- Glavo stroja (4) je mogoce v levo nagniti za Največ 45°. Ko je dosežen Želeni kot kazalca (24) na skali (25), glavo stroja (4) ponovno pritrdite s pritrdilno roćico (26).
- Za nagib glave stroja v desno na rajveč 45° ravnajte takó:

• glavo stroja (4) nagnite v levo za približno 10^ .
• Pritisnite na opdahnitveno rocico (9) in jo stiskajte.
• Glavo stroja (4) zavihite Čez linijo 0^ v desno.
• Po priblizno 10^ na desni strani spustite odpahnitveno rocico (9).

• Ko je dozeżen Želeni kot kazalca (24) na skali (25), glavo stroja (4) ponovno pritrdite s pritrdilno ročico (26).

• Za nastavitev glave stroja nazaj na 0^ na skali (25) odpahnitvene roice (9) vec ni treba prittiskati.

SLO

• Za zagotovitev stabilosti zage morate nastavljivo stojno nogo (17) z obračanjem nastaviti tak, da je zaga vodoravna in stabilna.
• Glavo stroja (4) Iahko premikate naprej in na-zaj z vlečno funkcijo. Vlečno funkcijo ustavite takó, da vodilne tirnice pritrdite na določenem položaju s pritdirnilim vijakom (29).

5.4 Natančna nastavitev pritrdilne tirnice (sl. 6, 7)

• Glavo stroja (4) spustite navzdol in pritrdite z varnostnim zaticem (30).
  Struznico (19) fiksirajte na položaju 0^ .
  Nastavite 90^ omejlini kotnik (a) med zaginim listom (7) in pritrdilno tirnico (13).
  Stiri nastavnve vijake (44) zrahljajte s kjučem z notranjim šestrobom, omejilno tirnico (13) nastavite na 90^ k Žaginem listu (7) in ponov-no pritegnite nastavnve vijake (44).
• Omejilni kotnik (a) in ključem z notranjin šestrobom 5 mm nista v obsegu dobave.

5.5 Natančna nastavitev kotnega omejila za celilni rez 90^ (sl. 8a, 9)

• Glavo stroja (4) spustite navzdol in pritrdite z varnostnim zaticem (30).
  Stružnico (19) fiksirajte na položaju 0^ .
• Odpustite pritrdilni rocaj (26) in z rocajem (1) nagnite glavo stroja (4) na 0^ .
  Nastavite 90^ omejilni kot (a) med zaginim listom (7) in vrtljivo mizo (19).
  Zrahlajte protimatico (37) in nastavni vijak (35) nestavite takto, da znaša kot med Žaginim listom (7) in vrtljivo mizo (19) 90^ .
  Za fiksiranje tega položaja ponovno pritegnite protimatico (37).
  Nato preverite položaj kazalca (24). Če je treba, kazalec opdustite s križnim izvijačem, nestavite položaj 0^ na skali (25) in ponovno pritegnite kazalec.
• Omejilini kotnik (a) in križnim izvijačem nista v obsegu dobave.

5.6 Natančna nastavitev omejilnega kotnika za zajeralni rez 45^ v levo (sl. 8b, 10a)

• Glavo stroja (4) spustite navzdol in pritrdite z varnostnim zaticem (30).
  Struznico (19) fiksirajte na polozaju 0^ .

• Odpustite vpenjalni vjak (26) in z ročajem (1) nagnite glavo stroja (4) v levo na 45^ .
  Nastavite 45^ omejilni kot (b) med zaginim listom (7) in vrtljivo mizo (19).
  Zrahlajte protimatico (37) in nastavni vijak (36) nestavite takto, da znaša kot medŽaginim listom (7) in vrtljivo mizo natančno (19) 45^

• Protimatico ponovno pritegnite, da pritrdite to nastavitev.

• Omejilni kotnik (b) ni v obsegu dobave.

5.7 Natančna nastavitev omejilnega kotnika za zajeralni rez 45^ v desno (sl. 8b, 10b)

• Glavo stroja (4) spustite navzdol in pritrdite z varnostnim zaticem (30).
  Struznico (19) fiksirajte na položaju 0^ .
• Odpustite vpenjalni vijak (26) in z ročajem (1) nagnite glavo stroja (4) v levo na 45^ .
  Nastavite 45^ omejilni kot (b) med zaginim listom (7) in vrtljivo mizo (19).
  Zrahlajte protimatico (37) in nastavni vjak (47) nastavite takto, da znaša kot medŽaginim listom (7) in vrtljivo mizo natančno (19) 45^
• Protimatico ponovno pritegnite, da pritrdite to nastavitev.
• Omejilni kotnik (b) ni v obsegudobave.

6. Uporaba

Oporzorilo! Nastavljivo omejlno tirnico (14) morate pritrditi za 90^ - celične reze v notranjem položaju:

• Odprit pritrdilno rocico (15) nastavljive omejilne tirnice in potisnite nastavljivo omejilnottirnico navznoter.
  Nastavljiva omejilna tirnica (14) mora biti blokirana takoto dalec od najbolj notranjega položaja, da znaša razdalja med omejilno tirnico (14) in zaginim listom (7) najevec 8 mm.
  Pred zaganjem preverite, da med omejilno tirnico in zaginin listom ne more priti do trcnja.
• Pritrdilno rocico (15) ponovno pritegnite.

Opozorilo! Premicna omejilina tirnica (14) mora biti za zajeralne reze 0^ - 45^ v levo (ob nagnjeni glavi stroja (4) ali vrtljivi mizi z nastavitvijo kota) pritrjena v eni od zunanjin leg.

• Odprit pritrtdilno rocico (15) nastavljve omejilne tirnice in potisnite nastavljivo omejlno tirnico navzven.
  Nastavljiva omejilna tirnica (14) mora biti blokirana takto darec od najbolnotanjega položaja, da znaša razdalja med omejlino tirnico (14) in zaginim listom (7) najevec 8 mm.
  Pred zaganjem preverite, da med omejilno tirnico in zaginin listom ne more priti do trcenja.
• Pritrdilno rocico (15) ponovno pritegnite.

Opozorilo! Ta zaga je opremljena s snemljivo omejlino tirnico (48), ki je privijačena na fiksni omejlni tirnici (13).

SLO

Za zajeralne reze 0 - 45^ v desno (ob nagnjeni glavi stroja (4) ali vrtljivi mizi z nastavitvijo kota) morate smenglivo omejilno tirnico (48) v celoti sneti. Opozorilo! V tem primerus se zmanjsa najvecajdovoljena visina obdelovanca (gl. 4.Tehnic podatke).

• Odpritvijk z notranjim sestrobom (46) s smenljivo omejilno tirnico (48) s kjučem z notranjim sestrobom (gl. sliko 19). Opomba: Kjuč z notranjim sestrobom 5 mm ni v obsegu dovabe.
• Snemljivo omejilno tirnico snemite navzgor.
• Po koncu dela spet pritrdite smeljivo omejil-no tirnico (48) na napravo.
• Omejilna tirnica mora biti vedno pri naprvi.
  Oddaljena omejilna tirnica ogroza obratoval-no varnost naprave.

6.1 Celični rez 90^ in stružnica 0^ (slike 1-3, 11)

Pri sirini reza do ca. 100 mm lahko potezno
funkcijo zage z nastavitvenim vijakom za vlechno vodenje (29) pritrdite v zadnjem polozaju. Če je sirina reza vec kot 100 mm, morate paziti, da je pritdirnili vijak za vlechno vodenje (29) zrahljan in glava stroja (4) gibljiva.

Glavo stroja (4) spravite v zgornji položaj.
- Glavo stroja (4) z ročajem (1) potisnite nazaj in po potrebi pritrdite v tem položaju. (gledna širino reza)
Les, ki ga zeilite rezati, poloizte na omejilnotirnico (13) in na struznico (19).
Material z vpenjalno napravo (8) pritrdite na fiksni mizi za zagogo (18), da preprecite premikanje med postopkom zaganja.
- Pritisnite odklepni gumb (3), da sprostite stikalo za vklop/izklop (2).
- Pritisnite na stikalo za vklop/izklop (2), da vklopite motor.
- Pri fiksiranem vlecnem vodenju: Glavo stroja (4) z rocajem (1) enakomerno in z blagim pritiskom pomikajte navzdol, da zagin list (7) prereze obdelovanca.
Pri nefiksiranem vlecnem vodenju: Glavo stroja (4) povlecite do konca naprej in z rocajem (1) enakomerno in z rahlim pritiskom spustite cisto navzdol. Sedaj glavo stroja (4) poças in enakomerno potisnite navzdol, da zagin list (7) povsem prereze obdelovanca.
- Po koncu Žaganja glavo stroja (4) spet postavite v zgornji položaj mirovanja (4) in spustite stikalo za vklop/izklop (2).

Pozor! Zaradi povratne vzmeti stroj ne udari samodejno navzgor, tj. rocaja (1) po koncu rezanja ne spustite, temvec glavo zage (4) poças in

rahlim protipritiskom premaknite navzgor.

6.2 Celični rez 90^ in stružnica 0^ - 45^ (slike 1-3, 12)

S celilino zago lahko izvajate celiline reze v levo od 0^ do 45^ in desno od 0^ do 45^ glede na omejilno tirnico.

Glavo stroja (4)zasukajte navzgor.
- Pritrdilni vzvod (20) spravite v najbolj zgornji položaj, da lahko vrtljivo mizo nastavlje.
- Držite stisnjeno odklepno tipko (21) ter vrtljivo mizo (19) in kazalnik (22) obrnite vŽeleni kot na skali (23).
Spritiskom na prirtdilni vzvod (20) navzdol se vrtlijva miza (19) zaklene.
- Rez izvedite, kot je opisano v tocki 6.1.

6.3 Zajeralni rez 0^ - 45^ in struznica 0^ (slike 1-3, 13)

S Celilno zago lahko izvajate zajeralne reze od 0 - 45^ v levo in od 0 - 45^ na desno glede na delov-no povrsino.

Vpenjalno napravo (8) po potrebi demontirajte ali montirajte na nasproti lezeci strani fiksne mize za zago (18).
Glavo stroja (4) spravite v zgornji položaj.
Stružnico (19) fiksirajte na položaju 0^
- Pritrdilno rocico (26) spravite v najbolj zgornji položaj.
Za zajeralni kot v levo: Glavo stroja (4) nagnite v levo do zeelenega kota kazalca (24) na skali (25).
Za zajeralni kot v desno: Glavo stroja (4) nagnite za približno 10^ v levo, pritsnite na odpahnitveno rocico (9) in jo stiskajte, glavo stroja (4) zavihtite cze linjo 0^ v desno, po približno 10^ spustite odpahnitveno rocico (9), glavo stroja (4) nagnite v desno do zelenega kota kazalca (24) na skali (25).
Nato ponovno fiksiraje pritrdilno rocico (26).
- Rez izvedite, kot je opisano v tocki 6.1.

6.4 Zajeralni rez 0^ - 45^ in stružnica 0^ - 45^ (slike 1-3, 14)

S celilino zago lahko izvajate zajeralne reze v levo 0 - 45^ in 0 - 45^ v desno glede na delovno povrsino, s oscasno nastavitvijo vrtljive mize k omejilni tirnici 0^ - 45^ v levo oz. 0 - 45^ v desno (dvojni zajeralni rez).

Vpenjalno napravo (8) po potrebi demontirajte ali montirajte na nasproti lezeci strani fiksne mize za zago (18).
Glavo stroja (4) spravite v zgornji položaj.
- Pritrdilni vzvod (20) spravite v najbolj zgornji položaj, da lahko vrtljivo mizo nastavlje.

SLO

• Držite stisnjeno odklepno tipko (21) ter vrtljivo mizo (19) in kazalnik (22) obrnite vŽeleni kot na skali (23).
  Spritiskom na pritrdilni vzvod (20) navzdol se vrtljiva miza (19) zaklene.
  Pritrdilno rocico (26) spravite v najbolj zgornji položaj.
  Za zajeralni kot v levo: Glavo stroja (4) nagnite v levo do zeelenega kota kazalca (24) na skali (25).
• Za zajeralni kot v desno: Glavo stroja (4) nagnite za približno 10^ v levo, pritisnite na odpahnitveno rocico (9) in jo stiskajte, glavo stroja (4) zavihtite cze linjo 0^ v desno, po približno 10^ spustite odpahnitveno rocico (9), glavo stroja (4) nagnite v desno do zelenega kota kazalca (24) na skali (25).
  Nato ponovno fiksirajte pritrdilno rocico (26).
• Rez izvedite, kot je opisano v tocki 6.1.

6.5 Omejitev globine reza (slika 15)

• Omejitev globine reza lahko aktivirate s pomocjo vijaka (34).
  V ta namen vijak (34) zrahlajte s kriznim izvijačem, da bo omejilna plošca gibljiva. Nato omejilno plošco (33) premaknite takodaleč v smeriŽaginega lista, kolikor gre, in nato ponovno privijačite vijak (34).
  S pomocjo narebričenega vijaka (31) lahko zdaj brezstopenjsko nastavite globino reza. V ta namen zrahlajte protimatico (32) in nastaviteŽeleno globino reza z uvijanjem ali izvijanjem narebričenega vijaka (31). Nato protimatico (32) pritegnite na vijak (31).
  Preverite nastavitve na poskusnem rezu.
  Križni izvijač ni v obsegu dobave.

6.6 Vreča za zagovino (sl. 2)

Zaga je opremljena z vreco za zagovino (27). Vreco za zagovino (27) lahko izpraznite skozi zadrgo na dnu.

6.7 Menjava zagina lista (sika 1, 16)

Pred zamenjave zaginega lista: Izvlecite omrežno stikalo!
- Pri menjavi Žaginega lista nosite rokavice, da se ne poškodujete!
Glavo stroja (4) obrnite navzgor.
Z eno roko pritsinite na blokado gredi zage (5) in z drugo roko postavite kluc z notranjim sestrobom (45) na prirobnici vjak (38).P onajvecnem obrata se blokada gredi zage (5) zaskovi.
- Sedaj z nekaj vecile vijak prirobnice (38) odpustite v desno.

• Prirobnicni vijak (38) izvijte ven do konca in smemite zunanjo prirobnico (39).
• Žagin list (7) smemite z notranje prirobnice (40) in ga izvolecite navzdol. V ta namen Žagin list (6) premaknite navzgor, da je Žagin list dostopen.
  Vijak prirobnice (38), zunanjo prirobnico (39) in notranjo prirobnico (40) skrbno očistite.
• Nov Žagin list (7) vstavite v nasprotnem vrst-nem redu in ponovno pritegnite.
• Pozor! Poševnina reza zobcev, tj. smer obračanjaŽaginega lista (7) se mora ujemati smerjo pusice na ohišju.
• Preden začnete ponovno delati z Žago, vednoprverite delovanje zašćitnih naprav.
• Opozorilo! Po vsaki menjavi zaginega lista preverite, ali se zašcita zaginega lista (6) odpira na zahtev in se nato spet zapre. Preverite tudi, ali se zagin list (7) prosto premika v zašciti zaginega lista (6).
• Oporzorilo! Po vsaki menjavi zhaginega lista preverite, ali zhagin list v navpičem položaju in nagnjen na 45^ prosto teče v miznem vložku (16).
• Opozorilo! Oblabjen ali poškodovan mizni vložek (16) morate takoj zamenjati. V ta namen odvijačite križne vijake miznegа vložka (16) in mizni vložek odstranite iz pritrjene zhagine mize (18). Vstavite nov mizni vložek (16) v obratnam vrstnem redu.
• Opozorilo! Zamenjavo in izravnavo zaginega lista (7) morate pravilno izvesti.

Na obdelovanec se projicira laserska crta, ki omogoča natančno vodenje reza.

Izklop: Stikalo za vklop/izklop laserja (42) prema-knite v položaj «OFF«.

7. Zamenjava elektricnegaprikljucnegakabla

Nearnost!

Če se elektrčni priključni kabel te naprave poskoduje, ga mora zamenjati proizvajalec ali njegova servisna sluzba ali podobno strokovno usposobljena oseba, da bi prepreci ili ogrozanje varnosti.

8. Cišćenje, vzdřěvanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanem vsakega Čistilnega dela izvlecite elektrčni priključni kabel.

8.1 Cischenje

• Zašitno opremo, zračne reze in ohišje motora vzdžuţe kar se le da v stanju brez prisotnosti prahu in umazanje. Napravo obrišite suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite negosredno po vsakem končanem delu.
  Rednocistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih cistilinih ali razredcilnih sredstve; le-ta lahko poskodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrico napravo povecuje tveganje elektricega udara.

8.2 Oglene sctekte

Pri prekomernem iskrenju njstrokovnjak za elektriko preveri oglene sotetke.

Nevarnost! Oglene ščetke lahko zamenja le strokovnjak za elektriko.

8.3 Vzdřevanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

8.4 Seznam nadomestnih delov in dodatne opreme:

Pri narocanju nadomestnih delov navedite naslednje:

• tip naprave
  st.art.naprave
  ID-stevilka naprave
• stevilka potrebega nadomestega dela Aktualne cene in informacje lahko najdete na splletni strani: www.Einhell-Service.com

Namig! Za dobre delovne
rezultate priporočamo kaskovostno dodatno opremodružbe www.kwb.eu
[e-mail]

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prišlo do poskodb med transportom. Ta embalaza je surovi na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot NPR. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališcu, da bo pravilno odstranjena. Če ne poz-nate primernih zbirališc, se pozanimajte pri svoji obcinski upravi.

10. Skladischenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30^ .

Elektricno orodje shranjute v originalni embalaži.

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske opadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovn oustreznem reciklaranju v primeru predaje lastnine. Staro napravo se lahko v ta namesi tudi prepusti na odvizemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinoh odpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom- ponent.

Pred odstranjevanjem, iz naprave odstranite akumulator in svetilo (npr. zarnico).

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljajocih papirjev o proizvodu, tudipozvlcekhij, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih sprememb

• Izdelek izpolnjuje zahteve EN 61000-3-11 in je predmet posebnih pogojev za prikljucitev. To pomeni, da uporaba s priklujcnimi tockami, ki bi si jih lahko prosto izbrali, ni dovoljena.
• Naprava lahko pri neugodnih omreznih razmerah povzroci prehodna nihanja v napetosti.
• Izdelek je predviden izključno za uporabo na priklučin točkah, ki a) ne prekoračujejo največje dovoljene omrežne impendance Z sys = 0,25 + j0,25 ali b) z majmanjso trajno elektricno obretenitvijo omrežja 100 A na fazo.
  Kot uporabnik morate zagotoviti, po potrebi po posvetu z oskrbovalnim podjetjem za elektricno energijo, da vaša prikljucna točka, na katero Želite prikljuciti izdelek, izpolnjuje eno od navedenih zahtev a) ali b).

SLO

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene šćetke
Obrabni material/ obrabni deli* Žagin list
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simpltom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napacno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizichim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadevieni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nestala zaradi neupostevanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neupostevanja navodil za vzdhrveanje in varnostinih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrevaanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahétvkke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjavna naprave ne podaljiša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izklujcene iz garancijskih storitevt, saj jihni:no no no uvstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajće dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.

H

Veszély!
