GEBRUIKSAANWIJZING TESM 8 L Dual EINHELL

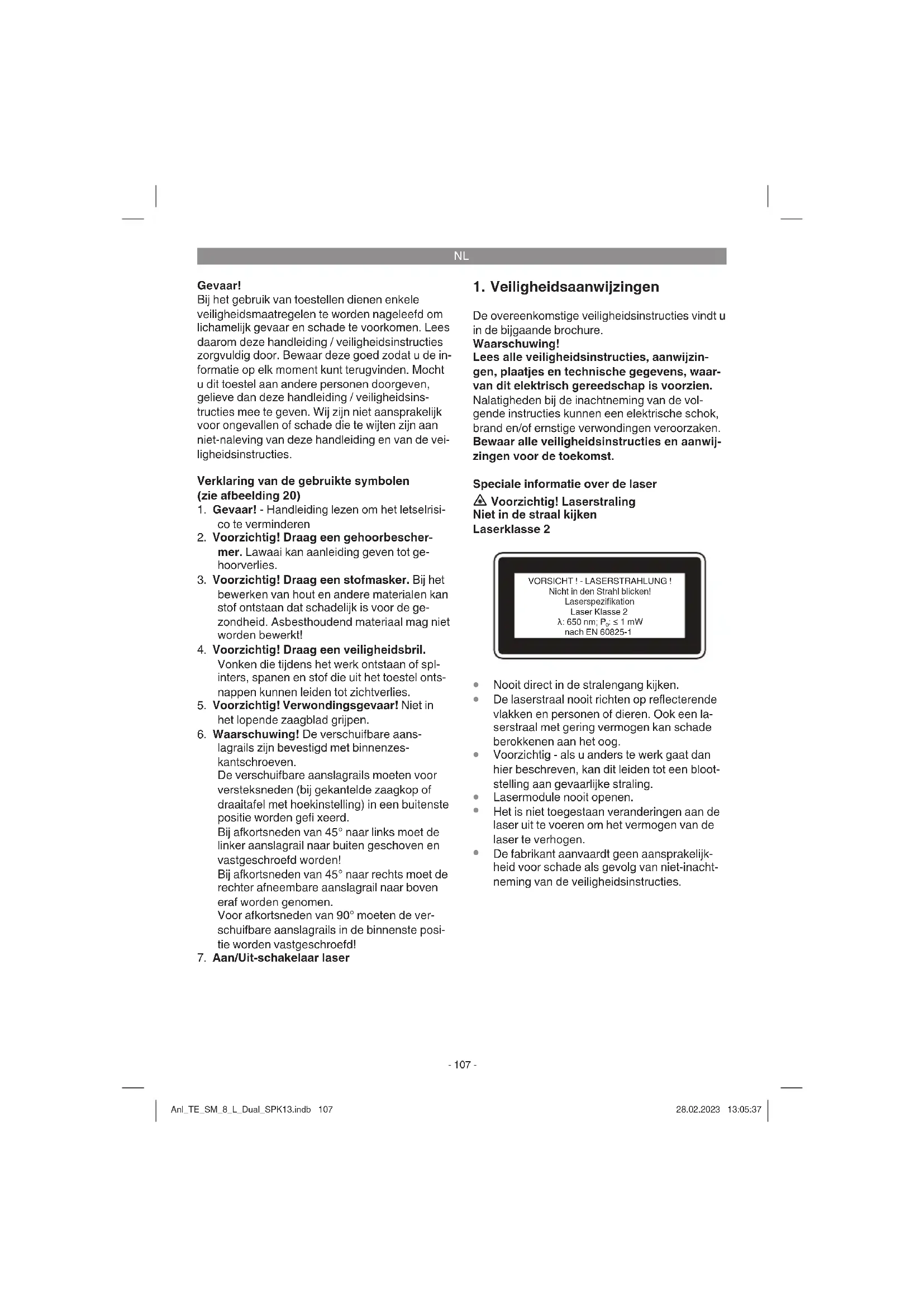

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 20)

1. Gevaar! - Handleiding lezen om het letselrisi-

2. Voorzichtig! Draag een gehoorbescher-

mer. Lawaai kan aanleiding geven tot ge- hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het

bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge- zondheid. Asbesthoudend materiaal mag niet worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.

Vonken die tijdens het werk ontstaan of spl- inters, spanen en stof die uit het toestel onts- nappen kunnen leiden tot zichtverlies.

5. Voorzichtig! Verwondingsgevaar! Niet in

het lopende zaagblad grijpen.

6. Waarschuwing! De verschuifbare aans-

lagrails zijn bevestigd met binnenzes- kantschroeven. De verschuifbare aanslagrails moeten voor versteksneden (bij gekantelde zaagkop of draaitafel met hoekinstelling) in een buitenste positie worden gefi xeerd. Bij afkortsneden van 45° naar links moet de linker aanslagrail naar buiten geschoven en vastgeschroefd worden! Bij afkortsneden van 45° naar rechts moet de rechter afneembare aanslagrail naar boven eraf worden genomen. Voor afkortsneden van 90° moeten de ver- schuifbare aanslagrails in de binnenste posi- tie worden vastgeschroefd!

7. Aan/Uit-schakelaar laser

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst. Speciale informatie over de laser Voorzichtig! Laserstraling Niet in de straal kijken Laserklasse 2 VORSICHT ! - LASERSTRAHLUNG ! Nicht in den Strahl blicken! Laserspezifikation Laser Klasse 2 Ǹ: 650 nm; P

Nooit direct in de stralengang kijken.

De laserstraal nooit richten op reflecterende vlakken en personen of dieren. Ook een la- serstraal met gering vermogen kan schade berokkenen aan het oog.

Voorzichtig - als u anders te werk gaat dan hier beschreven, kan dit leiden tot een bloot- stelling aan gevaarlijke straling.

Lasermodule nooit openen.

Het is niet toegestaan veranderingen aan de laser uit te voeren om het vermogen van de laser te verhogen.

De fabrikant aanvaardt geen aansprakelijk- heid voor schade als gevolg van niet-inacht- neming van de veiligheidsinstructies. Anl_TE_SM_8_L_Dual_SPK13.indb 107Anl_TE_SM_8_L_Dual_SPK13.indb 107 28.02.2023 13:05:3728.02.2023 13:05:37NL

2. Beschrijving van het gereedschap

2.1 Beschrijving van het apparaat

2. Aan/Uit-schakelaar

6. Zaagbladbescherming beweeglijk

11. Vastzetgreep voor werkstuksteun

12. Schroef voor werkstuksteun

13. Vaststaande aanslagrail

14. Beweeglijke aanslagrail

15. Vastzetgreep voor beweeglijke aanslagrail

22. Wijzer (draaitafel)

23. Schaal (draaitafel)

29. Vastzetschroef voor trekgeleiding

31. Kartelschroef voor begrenzing van de snij-

32. Contramoer voor begrenzing van de snijdiep-

33. Aanslagplaat voor begrenzing van de snij-

34. Schroef voor begrenzing van de snijdiepte

35. Afstelschroef voor hoekaanslag 90°

36. Afstelschroef voor hoekaanslag 45° links

37. Contramoer voor hoekaanslag

43. Geleiding voor werkstuksteun

44. Afstelschroef voor aanslagrail

47. Afstelschroef voor hoekaanslag 45° rechts

48. Afneembare aanslagrail

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Trek-, afkort- en verstekzaag

Vastzetgreep voor werkstuksteun (2x)

Schroef voor werkstuksteun (2x)

Geleiding voor werkstuksteun (2x)

Afneembare aanslagrail

Veiligheidsinstructies

3. Reglementair gebruik

De trek-, afkort- en verstekzaag dient om hout en houtachtige materialen af te korten overeenkoms- tig de grootte van de machine. De zaag is niet geschikt voor het snijden van brandhout. Anl_TE_SM_8_L_Dual_SPK13.indb 108Anl_TE_SM_8_L_Dual_SPK13.indb 108 28.02.2023 13:05:3728.02.2023 13:05:37NL

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Er mogen alleen voor de machine geschikte zaagbladen worden gebruikt. Het gebruik van doorslijpschijven van welke aard dan ook is ver- boden. Het naleven van de veiligheidsinstructies en van de montagehandleiding en de bedieningsinstruc- ties in de handleiding maakt eveneens deel uit van het doelmatig gebruik. Personen die de machine bedienen en onder- houden, moeten ermee vertrouwd zijn en op de hoogte zijn van mogelijke gevaren. Daarnaast moeten de geldende voorschriften ter preventie van ongevallen strikt worden nageleefd. Andere algemene regels op het gebied van arbeidsge- neeskunde en veiligheidstechniek moeten in acht worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade volledig uit. Ondanks doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig worden geëlimineerd. Als gevolg van de constructie en opbouw van de machine kunnen zich de volgende risico’s voordoen:

Aanraking van het zaagblad in het niet afge- dekte zaagbereik.

Grijpen in het draaiende zaagblad (snijwon- den).

Terugstoot van werkstukken en delen van werkstukken.

Breuken van het zaagblad.

Wegslingeren van defecte hardmetalen delen van het zaagblad.

Gehoorschade bij niet-gebruik van de nodige gehoorbescherming.

Bij gebruik in gesloten ruimtes emissie van houtstof dat schadelijk is voor de gezondheid.

Minimale grootte van het werkstuk: snij alleen werkstukken die groot genoeg zijn om met de spaninrichting te worden bevestigd – minimum lengte 160 mm. Bedrijfsmodus S6 25%: ononderbroken bedrijf met intermitterende belasting (cyclusduur 10 min.). Om te voorkomen dat de motor ontoelaat- baar warm wordt mag de motor 25% van de cyc- lusduur met het opgegeven nominale vermogen draaien en moet daarna 75% van de cyclusduur zonder belasting verder draaien. Gevaar! Geluid De geluidswaarden zijn vastgesteld overeen- komstig EN 62841. Geluidsdrukniveau L

De opgegeven geluidsemissiewaarden zijn geme- ten volgens een genormaliseerde testprocedure en kunnen worden gebruikt om elektrische ge- reedschappen onderling te vergelijken. De opgegeven geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschat- ting van de belasting. Waarschuwing: De geluidsemissies kunnen tijdens de daad- werkelijke inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het gereedschap wordt gehanteerd, en met name van het soort werkstuk dat wordt bewerkt. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

De machine moet stabiel worden opgesteld, d.w.z. vastschroeven op een werkbank, een universeel onderstel e.d.

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen zoals voorgeschre- ven zijn gemonteerd.

Het zaagblad moet vrij kunnen draaien.

Bij reeds bewerkt hout op vreemde voorwer- pen letten zoals bijv. spijkers of schroeven enz.

Voordat u de Aan/Uit-schakelaar indrukt, moet u zich ervan vergewissen dat het zaag- blad correct is gemonteerd en beweeglijke onderdelen gemakkelijk bewegen.

5.2 Zaag opbouwen (afbeelding 1-4)

De werkstuksteunen (10) op de geleidingen (43) schuiven (afbeelding 4). Vervolgens de geleidingen aan de vaststaande zaagtafel (18) monteren en fixeren met de schroef (12). Gebruik daarvoor een kruiskopschroeven- draaier.

De werkstuksteun (10) kan al naargelang de lengte van het te bewerken werkstuk op de geleiding (43) worden verschoven. Zodra de werkstuksteun (10) zich in de juiste positie bevindt wordt de vastzetgreep (11) naar be- neden geschroefd, zodat deze het oplegvlak raakt. Dit verhindert dat de zaag bij lange resp. grote werkstukken kantelt.

De spaanopvangzak (27) wordt door uiteen trekken van de metalen ring aan de opening op de uittree-opening (28) van de afkortzaag gestoken. Zodra de metalen ring in zijn uit- gangsvorm is, is de spaanopvangzak veilig gemonteerd.

De spaninrichting (8) kan zowel links als rechts aan de vaststaande zaagtafel (18) wor- den gemonteerd.

Kruiskopschroevendraaier is niet meegele- verd.

(45) voor de wissel van het zaagblad moet worden opgeborgen aan de achterkant van de machine (vgl. afbeelding 17).

5.3 Zaag instellen (afbeelding 1-3,5)

Om de draaitafel (19) te verstellen moet de vastzethendel (20) zich in de bovenste positie bevinden. Pas daarna kan bij ingedrukt ge- houden ontgrendelingstoets (21) de draaitafel worden versteld (vgl. afbeelding 5).

Draaitafel (19) en wijzer (22) op de gewenste hoekmaat van de schaal (23) draaien.

De zaag bezit grendelstanden bij de posities -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30° en 45°, waarin de draaitafel (19) hoorbaar vast- klikt. Zodra de draaitafel is vastgeklikt moet de stand worden gefixeerd door de vastze- thendel (20) naar beneden te drukken.

Als er andere hoekstanden nodig zijn, dan wordt de draaitafel (19) alleen gefixeerd via de vastzethendel (20).

De zaag wordt uit de onderste stand ontgren- deld door de machinekop (4) iets omlaag te drukken en tegelijk de borgbout (30) uit de motorhouder te trekken.

Machinekop (4) naar boven zwenken.

Om de machinekop (4) voor een versteks- nede te verstellen moet de vastzetgreep (26) zich in de bovenste positie bevinden.

De machinekop (4) kan nu naar links tot max. 45° schuin worden gezet. Na bereiken van de gewenste hoekmaat van de wijzer (24) op de schaal (25) de machinekop (4) weer fixeren met de vastzetgreep (26).

Om de machinekop naar rechts tot max. 45° schuin te zetten gaat u als volgt te werk: - Machinekop (4) ca. 10° schuin zetten naar links. - Ontgrendelingshendel (9) activeren en in- gedrukt houden. - Machinekop (4) over de 0°-lijn naar rechts zwenken. - Na ca. 10° aan de rechterkant de ontgren- delingshendel (9) loslaten. - Na bereiken van de gewenste hoekmaat van de wijzer (24) op de schaal (25) de machinekop (4) weer fi xeren met de vast- zetgreep (26).

Om de machinekop weer in te stellen op 0° van de schaal (25) hoeft de ontgrendeling- shendel (9) niet meer te worden geactiveerd.

Zorg ervoor dat de zaag veilig staat door de instelbare standvoet (17) zo te draaien, dat de zaag horizontaal en stabiel staat.

De machinekop (4) kan door middel van de trekfunctie naar voor en terug worden bewo- gen. Om de trekfunctie te verhinderen kunnen de geleiderails op een bepaalde positie wor- den gefixeerd met de vastzetschroef (29).

5.4 Fijnafstelling van de aanslagrail (afb. 6, 7)

De machinekop (4) neerlaten naar beneden en fixeren met de borgbout (30).

De draaitafel (19) fixeren in 0° stand.

90° aanslaghoek (a) tussen zaagblad (7) en aanslagrail (13) aanleggen.

De vier afstelschroeven (44) losdraaien met een binnenzeskantsleutel, aanslagrail (13) in- stellen op 90° ten opzichte van het zaagblad (7) en afstelschroeven (44) weer vastdraaien.

Aanslaghoek (a) en binnenzeskantsleutel 5 mm niet meegeleverd.

5.5 Fijnafstelling van de hoekaanslag voor

afkortsnede 90° (afb. 8a, 9)

De machinekop (4) neerlaten naar beneden en fixeren met de borgbout (30).

De draaitafel (19) fixeren in 0° stand.

De vastzetgreep (26) losmaken en met de handgreep (1) de machinekop (4) schuin zetten op 0°.

90° aanslaghoek (a) tussen zaagblad (7) en draaitafel (19) aanleggen.

Contramoer (37) losdraaien en de afstel- schroef (35) zo ver verstellen, tot de hoek tussen zaagblad (7) en draaitafel (19) 90° bedraagt.

Om deze instelling te fixeren de contramoer (37) weer vastdraaien.

Controleer vervolgens de positie van de wi- jzer (24). Indien vereist de wijzer losdraaien met een kruiskopschroevendraaier, op 0° positie van de hoekschaal (25) zetten en de wijzer weer fixeren.

Aanslaghoek (a) en kruiskopschroevendraai- er niet meegeleverd.

5.6 Fijnafstelling van de hoekaanslag voor

versteksnede 45° naar links (afb. 8b, 10a)

De machinekop (4) neerlaten naar beneden en fixeren met de borgbout (30).

De draaitafel (19) fixeren in 0° stand.

De vastzetgreep (26) losdraaien en met de handgreep (1) de machinekop (4) schuin naar links op 45° zetten.

45° aanslaghoek (b) tussen zaagblad (7) en draaitafel (19) aanleggen.

Contramoer weer vastdraaien om deze instel- ling te fixeren.

Aanslaghoek (b) niet meegeleverd.

5.7 Fijnafstelling van de hoekaanslag

voor versteksnede 45° naar rechts (afb. 8b, 10b)

De machinekop (4) neerlaten naar beneden en fixeren met de borgbout (30).

De draaitafel (19) fixeren in 0° stand.

De vastzetgreep (26) losdraaien en met de handgreep (1) de machinekop (4) schuin naar links op 45° zetten.

45° aanslaghoek (b) tussen zaagblad (7) en draaitafel (19) aanleggen.

Contramoer (37) losdraaien en de afstel- schroef (47) zo ver verstellen, tot de hoek tussen zaagblad (7) en draaitafel (19) exact 45° bedraagt.

Contramoer weer vastdraaien om deze instel- ling te fixeren.

Aanslaghoek (b) niet meegeleverd.

Waarschuwing! De verschuifbare aanslagrail (14) moet voor afkortsneden van 90° in de bin- nenste positie worden gefi xeerd.

Open de vastzetgreep (15) van de verschuif- bare aanslagrail en schuif de aanslagrail naar binnen.

De verschuifbare aanslagrail (14) moet zo ver vóór de binnenste positie worden vergren- deld, dat de afstand tussen aanslagrail (14) en zaagblad (7) maximaal 8 mm bedraagt.

Controleer vóór het snijden of tussen de aanslagrail en het zaagblad geen collisie mogelijk is.

Vastzetgreep (15) weer aandraaien. Waarschuwing! De verschuifbare aanslagrail (14) moet voor versteksneden van 0°-45° naar links (bij schuin gezette machinekop (4) of draai- tafel met hoekinstelling) in een buitenste positie worden gefi xeerd:

Open de vastzetgreep (15) van de verschuif- bare aanslagrail en schuif de aanslagrail naar buiten.

De verschuifbare aanslagrail (14) moet zo ver vóór de binnenste positie worden vergren- deld, dat de afstand tussen aanslagrail (14) en zaagblad (7) maximaal 8 mm bedraagt.

Controleer vóór het snijden of tussen de aanslagrail en het zaagblad geen collisie mogelijk is.

Vastzetgreep (15) weer aandraaien. Waarschuwing! Deze zaag is voorzien van af- neembare aanslagrail (48) die vastgeschroefd is op de vaststaande aanslagrail (13). Voor versteksneden van 0-45° naar rechts (bij schuin gezette machinekop (4) of draaitafel met hoekinstelling) moet de afneembare aanslagrail (48) compleet eraf worden genomen. Waarschu- wing! In dit geval is de maximaal toegelaten hoogte van het werkstuk kleiner (vgl. 4. Techni- sche gegevens).

Open de binnenzeskantschroef (46) van de afneembare aanslagrail (48) met een bin- nenzeskantsleutel (vgl. afbeelding 19). Aan- wijzing: binnenzeskantsleutel 5 mm is niet meegeleverd.

Trek de afneembare aanslagrail naar boven toe eraf.

Bevestig na afsluiting van de werkzaamheden de afneembare aanslagrail (48) altijd weer aan het apparaat.

De aanslagrail moet altijd bij het apparaat bewaard blijven. Een verwijderde aanslagrail brengt de bedrijfsveiligheid van het apparaat in gevaar.

6.1 Afkortsnede 90° en draaitafel 0°

(afbeelding 1-3, 11) Bij snijbreedten tot ca. 100 mm kan de trekfunc- tie van de zaag in de achterste positie worden gefi xeerd met de vastzetschroef voor trekgelei- ding (29). Indien de snijbreedte meer dan 100 mm bedraagt, dan moet men erop letten dat de vastzetschroef voor trekgeleiding (29) los en de machinekop (4) beweeglijk is.

Machinekop (4) aan de handgreep (1) naar achter schuiven en eventueel in deze positie fixeren (al naargelang snijbreedte).

Leg het te zagen hout op de aanslagrail (13) en op de draaitafel (19).

Het materiaal op de vaststaande zaagtafel (18) vastzetten met de spaninrichting (8), zodat het tijdens het zagen niet kan verschu- iven.

Ontgrendelingsknop (3) indrukken om de Aan/Uit-schakelaar (2) vrij te geven.

Aan/Uit-schakelaar (2) indrukken om de mo- tor in te schakelen.

greep (1) de machinekop (4) gelijkmatig en met lichte druk naar beneden bewegen, tot het zaagblad (7) het werkstuk heeft doorge- sneden.

Bij niet gefixeerde trekgeleiding: machinekop (4) helemaal naar voor trekken en dan met de handgreep (1) gelijkmatig en met lichte druk helemaal naar beneden neerlaten. Nu de machinekop (4) langzaam en gelijkmatig he- lemaal naar achter schuiven, tot het zaagblad (7) het werkstuk volledig heeft doorgesneden.

Na het zagen de machinekop (4) terug naar zijn bovenste ruststand brengen en Aan/Uit- schakelaar (2) loslaten. Opgelet! Door de terughaalveer slaat de machi- ne automatisch naar boven, d.w.z. handgreep (1) aan het einde van de zaagsnede niet loslaten, maar de machinekop (4) langzaam en onder lich- te tegendruk naar boven bewegen.

6.2 Afkortsnede 90° en draaitafel 0°-45°

(afbeelding 1-3, 12) Met de afkortzaag kunnen afkortsneden van 0°- 45° naar links en van 0°-45° naar rechts ten op- zichte van de aanslagrail worden uitgevoerd.

Machinekop (4) naar boven zwenken.

De vastzethendel (20) in de bovenste positie brengen om de draaitafel te kunnen verstel- len.

Bij ingedrukt gehouden ontgrendelingsknop (21) de draaitafel (19) en wijzer (22) op de ge- wenste hoekmaat van de schaal (23) draaien.

Door de vastzethendel (20) naar beneden te drukken wordt de draaitafel (19) vergrendeld.

Snede uitvoeren zoals beschreven onder punt 6.1.

6.3 Versteksnede 0°-45° en draaitafel 0°

(afb. 1-3, 13) Met de afkortzaag kunnen versteksneden naar links van 0-45° en naar rechts van 0-45° ten op- zichte van het werkvlak worden uitgevoerd.

Spaninrichting (8) eventueel demonteren of aan de andere kant van de vaststaande zaag- tafel (18) monteren.

De vastzetgreep (26) in de bovenste positie brengen.

Voor een versteksnede naar links: de ma- chinekop (4) schuin zetten naar links op de gewenste hoekmaat van de wijzer (24) op de schaal (25).

Voor een versteksnede naar rechts: machine- kop (4) ca. 10° schuin zetten naar links, ont- grendelingshendel (9) activeren en ingedrukt houden, machinekop (4) over de 0°-lijn naar rechts zwenken, na ca. 10° de ontgrendeling- shendel (9) loslaten, machinekop (4) schuin zetten naar rechts op de gewenste hoekmaat van de wijzer (24) op de schaal (25).

Snede uitvoeren zoals beschreven onder punt 6.1.

6.4 Versteksnede 0°-45° en draaitafel 0°-45°

(afbeelding 1-3, 14) Met de afkortzaag kunnen versteksneden naar links van 0-45° en naar rechts van 0-45° ten op- zichte van het werkvlak worden uitgevoerd, met gelijktijdige instelling van de draaitafel ten opzich- te van de aanslagrail van 0-45° naar links resp. 0-45° naar rechts (dubbele versteksneden).

Spaninrichting (8) eventueel demonteren of aan de andere kant van de vaststaande zaag- tafel (18) monteren.

De vastzethendel (20) in de bovenste positie brengen, om de draaitafel te kunnen verstel- len.

Bij ingedrukt gehouden ontgrendelingstoets (21) de draaitafel (19) en wijzer (22) op de ge- wenste hoekmaat van de schaal (23) draaien.

Door de vastzethendel (20) naar beneden te drukken wordt de draaitafel (19) vergrendeld.

De vastzetgreep (26) in de bovenste positie brengen.

Voor een versteksnede naar links: de ma- chinekop (4) schuin zetten naar links op de gewenste hoekmaat van de wijzer (24) op de schaal (25).

Voor een versteksnede naar rechts: machine- kop (4) ca. 10° schuin zetten naar links, ont- grendelingshendel (9) activeren en ingedrukt houden, machinekop (4) over de 0°-lijn naar rechts zwenken, na ca. 10° de ontgrendeling- shendel (9) loslaten, machinekop (4) schuin zetten naar rechts op de gewenste hoekmaat van de wijzer (24) op de schaal (25).

Snede uitvoeren zoals beschreven onder punt 6.1.

6.5 Begrenzing van de snijdiepte

De begrenzing van de snijdiepte kan worden geactiveerd met behulp van de schroef (34).

Daarvoor de schroef (34) losdraaien met een Anl_TE_SM_8_L_Dual_SPK13.indb 113Anl_TE_SM_8_L_Dual_SPK13.indb 113 28.02.2023 13:05:3928.02.2023 13:05:39NL

kruiskopschroevendraaier, zodat de aanslag- plaat beweeglijk is. Vervolgens de aanslag- plaat (33) zo ver mogelijk in de richting van het zaagblad bewegen en de schroef (34) weer vastdraaien.

Met de kartelschroef (31) kan nu de snijdiep- te traploos worden ingesteld. Daarvoor de contramoer (32) losdraaien en de gewenste snijdiepte instellen door de kartelschroef (31) erin of eruit te draaien. Daarna de contramoer (32) aan de schroef (31) weer vastdraaien.

Controleer de instelling aan de hand van een proefsnede.

Kruiskopschroevendraaier is niet meegele- verd.

6.6 Spaanopvangzak (afb. 2)

De zaag is uitgerust met een opvangzak (27) voor spanen. De spaanzak (27) kan via de ritssluiting aan de onderkant worden leeggemaakt.

6.7 Vervanging van het zaagblad

Vóór vervanging van het zaagblad: netstekker uittrekken!

Draag bij de vervanging van het zaagblad handschoenen om verwondingen te vermij- den!

Zwenk de machinekop (4) naar boven.

Druk met één hand de zaagasvergrendeling (5) in en zet met de andere hand de binnen- zeskantsleutel (45) op de flensschroef (38). Na max. één omdraaiing klikt de zaagasver- grendeling (5) vast.

Draai nu met iets meer kracht de flensschroef (38) met de klok mee los.

Draai de flensschroef (38) helemaal eruit en neem de buitenflens (39) eraf.

Neem het zaagblad (7) van de binnenflens (40) af en trek het naar beneden eruit. Be- weeg de bescherming van het zaagblad (6) daartoe naar boven, zodat het blad toeganke- lijk is.

Het nieuwe zaagblad (7) in omgekeerde volgorde weer erin zetten en vastdraaien.

Opgelet! De afschuining van de tanden, d.w.z. de draairichting van het zaagblad (7), moet overeenkomen met de richting van de pijl op de behuizing.

Controleer of de veiligheidsinrichtingen goed functioneren, voordat u verder werkt met de zaag.

Waarschuwing! Controleer na elke vervan- ging van het zaagblad of de zaagbladbe- scherming (6) zoals vereist opent en weer sluit. Controleer bovendien of het zaagblad (7) vrij in de zaagbladbescherming (6) draait.

Waarschuwing! Na elke vervanging van het zaagblad controleren of het zaagblad in verticale stand en op 45° gekanteld vrij in het tafelinzetstuk (16) draait.

Waarschuwing! Een versleten of be- schadigd tafelinzetstuk (16) moet onmiddellijk worden vervangen. Draai daartoe de kruis- kopschroeven in het tafelinzetstuk (16) los en neem het tafelinzetstuk uit de vaststaande zaagtafel (18). Monteer het nieuwe tafelin- zetstuk (16) in omgekeerde volgorde.

Waarschuwing! Het vervangen en uitrichten van het zaagblad (7) moet zoals voorgeschre- ven worden uitgevoerd.

Vastzethendel (20) naar beneden drukken om de draaitafel (19) te vergrendelen.

Controleer aan de hand van de schaal (25) of de hoek voor versteksneden 90° bedraagt. Bovendien moet de machinekop (4) met de vastzetgreep (26) zijn gefixeerd.

Machinekop (4) naar beneden drukken en arrêteren met de borgbout (30). De zaag is nu in de onderste stand vergrendeld.

Trekfunctie van de zaag fixeren in de achters- te positie met de vastzetschroef voor trekge- leiding (29).

Draag de machine aan de vaststaande zaag- tafel (18).

Om de machine opnieuw op te bouwen gaat u te werk zoals beschreven in punt 5.3.

6.9 Bedrijf laser (afbeelding 1, 18)

Inschakelen: Breng de Aan/Uit-schakelaar laser (42) in stand ‘ ’ om de laser (41) in te schake- len. Er wordt een laserlijn op het te bewerken werkstuk geprojecteerd, die exact aanduidt waar- langs moet worden gesneden. Uitschakelen: Breng de Aan/Uit-schakelaar laser (42) in stand ‘OFF’. Anl_TE_SM_8_L_Dual_SPK13.indb 114Anl_TE_SM_8_L_Dual_SPK13.indb 114 28.02.2023 13:05:3928.02.2023 13:05:39NL

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

Bij bovenmatige vonkvorming laat u de koolbors- tels door een bekwame elektricien nazien. Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol- gende gegevens te vermelden:

Type van het apparaat

Artikelnummer van het apparaat

Ident.-nummer van het apparaat

Onderdeelnummer van het benodigde on- derdeel Actuele prijzen en info vindt u terug onder www.Einhell-Service.com Tip! Voor een goed werkre- sultaat bevelen wij hoog- waardig toeehoren van aan! www.kwb.eu welcome@kwb.eu

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TE_SM_8_L_Dual_SPK13.indb 115Anl_TE_SM_8_L_Dual_SPK13.indb 115 28.02.2023 13:05:4028.02.2023 13:05:40NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden

Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aans- luitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten niet toegestaan is.

Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.

Het product is uitsluitend voorzien om op aansluitpunten te werken die a) een maximaal toegestane netimpedantie Z sys = 0,25 + j0,25 niet overschrijden of b) die een permanente stroombelastbaarheid van het net van minstens 100 A per fase hebben.

U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorziening- maatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, één van de beide genoem- de eisen a) of b) vervult. Anl_TE_SM_8_L_Dual_SPK13.indb 116Anl_TE_SM_8_L_Dual_SPK13.indb 116 28.02.2023 13:05:4028.02.2023 13:05:40NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels Verbruiksmateriaal/verbruiksstukken* Zaagblad Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TE_SM_8_L_Dual_SPK13.indb 117Anl_TE_SM_8_L_Dual_SPK13.indb 117 28.02.2023 13:05:4128.02.2023 13:05:41NL

Garantiebewijs Geachte klant, Onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze ser- vicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht op garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden op mail adres:

service@einhell.nl. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Indien u hiervan gebruik wenst te maken, neem dan con- tact met ons op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TE_SM_8_L_Dual_SPK13.indb 118Anl_TE_SM_8_L_Dual_SPK13.indb 118 28.02.2023 13:05:4128.02.2023 13:05:41E
