SASPH110 - Väliovi KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ovisummeri ovikellolla
Merkki	König
Malli	SASPH110
Viestintäyksikön mitat	200 x 195 x 32 mm (luurin kanssa)
Ovikellon mitat	127 x 38 x 48 mm (sadesuojan kanssa)
Viestintäyksikön paino	346 g
Ovikellon paino	84 g
Virtalähde	12 V DC (verkkolaite mukana)
Viestintäjärjestelmä	Duplex (kaksisuuntainen)
Suojausluokka (ovikello)	IP24
Käyttölämpötila	-20 °C - +50 °C
Kaapelin maksimipituus	50 m kuparikaapelilla 0,75 mm²
Päätoiminnot	Soitto, äänen katkaisu, hälytys, elektroninen oven avaus, äänenvoimakkuuden säätö
Pakkauksen sisältö	Viestintäyksikkö, ovikello sadesuojalla, 12 V verkkolaite, 2-johdinkaapeli, kiinnitystuki, käyttöohje
Hoito ja puhdistus	Puhdista vain kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Irrota pistoke ongelmatilanteessa. Älä altista vedelle tai kosteudelle.
Takuu	Kaikki muutokset tai muokkaukset mitätöivät takuun.
Varaosat ja korjattavuus	Ota yhteyttä asiakaspalveluun verkkosivuston tai sähköpostin kautta saadaksesi osia tai tukea.
Yleiset tiedot	Euroopan direktiivien mukainen. Viralliset asiakirjat saatavissa pyynnöstä.

Usein kysytyt kysymykset - SASPH110 KONIG

Miten ovikello asennetaan?

Kiinnitä ovikello seinään tai ovenkarmiin mukana tulevalla tuella. Liitä se viestintäyksikköön mukana tulevalla 2-johdinkaapelilla.

Voiko liitäntäkaapelia jatkaa?

Kyllä, 2-johdinkaapelia voidaan jatkaa enintään 50 m kuparikaapelilla, jonka halkaisija on 0,75 mm².

Miten avaustoimintoa käytetään?

Paina viestintäyksikön AVAA-painiketta oven avaamiseksi, edellyttäen että yhteensopiva elektroninen lukko on asennettu.

Soitto ei toimi, mitä tehdä?

Tarkista, että viestintäyksikkö saa virtaa (virtamerkkivalo palaa). Varmista, että äänen katkaisu -tila ei ole päällä (äänen katkaisu -merkkivalo sammutettu). Jos ongelma jatkuu, irrota ja kytke verkkolaite uudelleen.

Miten soittoäänen äänenvoimakkuutta säädetään?

Käännä viestintäyksikön ÄÄNENVOIMAKKUUS-säädintä soittoäänen voimakkuuden säätämiseksi.

Mitä tehdä, jos laite altistuu vedelle?

Irrota verkkolaite välittömästi ja kuivaa laite kuivalla liinalla. Älä käytä laitetta ennen kuin se on täysin kuiva. Viestintäyksikkö ei ole vedenpitävä.

Voiko ovisummeria käyttää ilman ovikelloa?

Ei, ovikello on välttämätön, koska se sisältää ulkoisen kaiuttimen ja mikrofonin. Järjestelmä on suunniteltu toimimaan molempien yksiköiden kanssa.

Miten äänetön tila aktivoidaan?

Paina viestintäyksikön ÄÄNEN KATKAISU-painiketta. Vastaava merkkivalo syttyy. Kun vieras soittaa, merkkivalo vilkkuu, mutta soittoääni ei soi.

Mitä tehdä hätätilanteessa?

Pidä viestintäyksikön HÄLYTYS-painiketta painettuna. Hälytyssireeni käynnistyy ovikellon kaiuttimen kautta.

Miten ovisummeri puhdistetaan?

Käytä kuivaa ja pehmeää liinaa. Älä koskaan käytä liuottimia, alkoholia tai hankaavia aineita, jotka voivat vahingoittaa pintoja.

KÄYTTÖOHJE SASPH110 KONIG

KÄYTTÖOHJE (s. 42) PRIRUČNIK (str. 107)

BRUKSANVISNING (s. 47) РЬКОВОДСТВО (p. 112)

NÁVOD K POUŽITÍ (s. 52) INSTRUKCJA OBSŁUGI (str. 117)

MANUAL DE UTILIZARE (p. 57) PRIROČNIK (str. 122)

• Esittely 42
  • Turvallisuustoimenpiteet 42
  • Pakkauksen sisältö 42
• Tekniset tiedot 42
  • Tuotteen kuvaus 43
  • Asennusohjeet 44
  • Käyttöohjeet 45
  • Huolto 46
  • Takuu 46
  • Vastuuvapauslauseke 46
  • Hävittäminen 46

Esittely

Ovikellon sisältävä ovipuhelin, jolla voi vastata vieraille. Varustettu sähkölukkojen avauspainikkeella (sähkölukko ei sisälly toimitukseen). Monipuoliset käyttömahdollisuudet äänenvoimakkuuden säädön sekä toimintojen ja merkkivalojen ansiosta.

• Suosittelemme tämän oppaan lukemista ennen tuotteen asennusta/käyttöä.
• Säilytä tämä käyttöopas myöhempää käyttöä varten.

Turvallisuustoimenpiteet

Irrota laite verkkovirrasta, jos ilmenee ongelmia. Älä altista sisätiloissa käytettävää vastausyksikköä vedelle tai kosteudelle.

Pakkauksen sisältö

1x Vastausyksikkö

1x Ovikello sadesuojalla

1x 12 V AC/DC-muuntaja

1x Liitäntäjohto

1x Kiinnitystarvikkeet

1x Käyttöopas

Tekniset tiedot

Ovikello

• Käyttöjännite: Vastausyksikön kautta
- Kommunikointijärjestelmä: kaksisuuntainen
- Suojaus: IP24
• Käyttölämpötila: -20 °C \~ +50 °C
- Paino: 84 g
• Mitat: 127 x 38 x 48 mm (sisältäen sadesuojan)

KÖNIG

SUOMI

Vastausyksikkö

• Käyttöjännite: 12 V DC
- Kommunikointijärjestelmä: kaksisuuntainen
- Paino: 346 g
- Mitat: 200 x 195 x 32 mm (sisältäen luurin)

Vastausyksikkö ja ulkoyksikkö liitetään toisiinsa kaksijohtimisella kaapelilla, joka voi olla jopa 50 m pitkä, jos käytetään 0,75 mm kuparikaapelia.

Tuotteen kuvaus

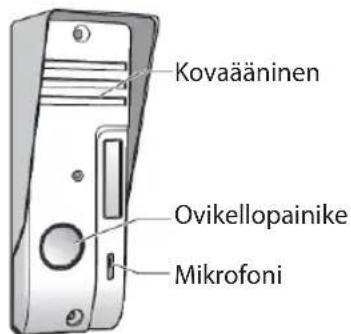

Ovikello

Kovaääninen Ovikellopainike Mikrofoni

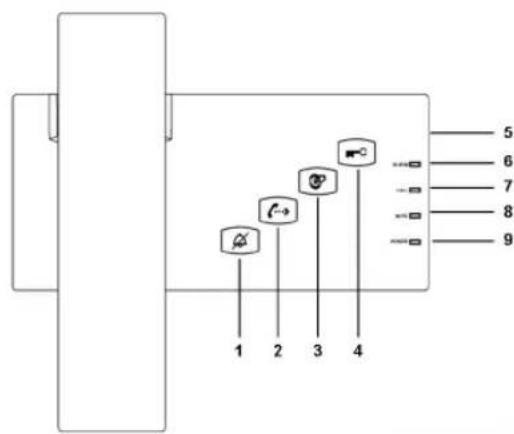

Vastausyksikkö

5 6 7 8 9 1 2 3 4

1. MYKISTYS-painike
2. SISÄISET puhelut (ei saatavilla tähän malliin)
3. HÄLYTYS-painike
4. AVAUS-painike
5. ÄÄNENVOIMAKKUUSsäädin
6. HÄLYTYS-merkkivalo
7. PUHELUN merkkivalo (ei saatavilla tähän malliin)
8. MYKISTYS-merkkivalo
9. VIRTA-merkkivalo

KÖNIG

SUOMI

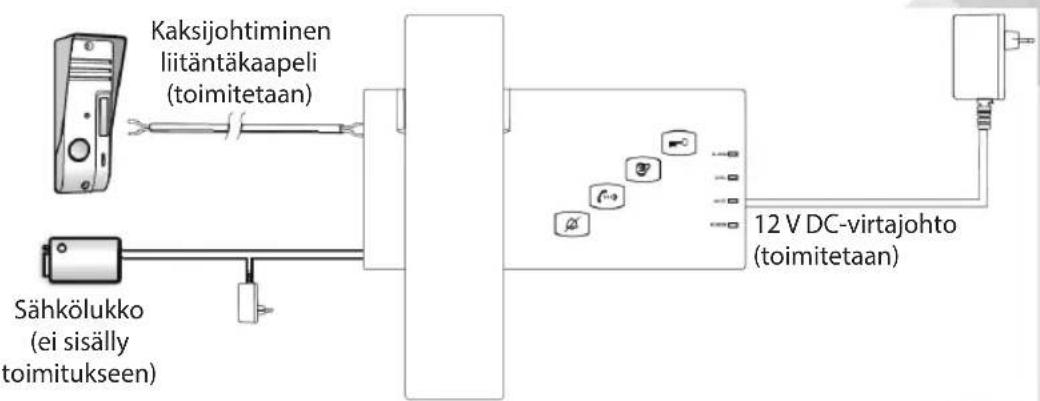

Asennusohjeet Järjestelmä

Kaksijohtiminen liitäntäkaapeli (toimitetaan) Sähkölukko (ei sisälly toimitukseen) 12 V DC-virtajohto (toimitetaan)

Kytke ovikello ja vastausyksikkö oheisen kaavion mukaan

Ovikellon tausta Liitäntäkaapeli (toimitetaan) 12 V DC-virtajohto Sähkölukko (ei sisälly toimitukseen) DC-virtajohto (ei sisälly toimitukseen) Takaisinvastausyksikkö

Ovikello

Asenna ovikello seinään tai oven karmiin.

KÖNIG

SUOMI

Asenna vastausyksikkö seinään seinäkiinnikkeellä

Lukitse vastausyksikkö kiinnikkeeseen liuuttamalla vastausyksikköä vasemmalle

Käyttöohjeet

Vastaaminen (luuri)

Kun vieras painaa ovikellopainiketta, vastausyksikkö soi 4 kertaa. Puhu vieraan kanssa nostamalla luuri.

Mykistys (painike)

Mykistyspainikkeella puhelimen tilan saa hiljaiseksi. Soittoääntä ei kuulu, mutta mykistysmerkkivalo vilkkuu.Kun vieras painaa ovikellopainiketta, mykistysmerkkivalo vilkkuu.

KÖNIG

SUOMI

Sisäinen puhelu (painike) Ei käytössä tässä mallissa.

Hälytys (painike) Painakaa hätätapauksessa hälytyspainiketta. Hälytysääni kuuluu ovikellon kovaäänisestä.

Avaus (painike) Avatkaa ovi painamalla avauspainiketta (käytettävissä vain, jos sähkölukko on asennettu).

Äänenvoimakkuus (säädin) Säädä soittoäänen voimakkuutta.

Huolto

Puhdista ainoastaan kuivalla liinalla. Älä käytä liuottimia tai hankausaineita.

Takuu

Takuu mitätöityy, mikäli laitteeseen tehdään mitä tahansa muutoksia. Emme ole myöskään vastuussa vahingoista, jotka johtuvat tämän tuotteen virheellisestä käytöstä.

Vastuuvapauslauseke

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Hävittäminen

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei saa hävittää kotitalousjätteen mukana.
• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset. Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT
