SASPH110 - Domofonas KONIG - Nemokama naudojimo instrukcija

Gaminio tipas	Domofonas su durų skambučiu
Prekės ženklas	König
Modelis	SASPH110
Ryšio bloko matmenys	200 x 195 x 32 mm (su rageliu)
Durų skambučio matmenys	127 x 38 x 48 mm (su lietaus dangteliu)
Ryšio bloko svoris	346 g
Durų skambučio svoris	84 g
Maitinimas	12 V DC (įtrauktas maitinimo adapteris)
Ryšio sistema	Dupleksas (dvipusis)
Apsaugos klasė (skambutis)	IP24
Darbinė temperatūra	-20 °C iki +50 °C
Maksimalus kabelio ilgis	50 m su variniu kabeliu 0,75 mm²
Pagrindinės funkcijos	Skambutis, garso išjungimas, aliarmas, elektroninis durų atidarymas, garsumo reguliavimas
Pakuotės turinys	Ryšio blokas, durų skambutis su lietaus dangteliu, 12 V adapteris, 2 laidų jungiamasis kabelis, tvirtinimo laikiklis, vadovas
Priežiūra ir valymas	Valyti tik sausu skudurėliu. Nenaudoti tirpiklių ar abrazyvinių medžiagų.
Saugumas	Išjungti, jei kyla problemų. Nelaikyti vandenyje ar drėgmėje.
Garantija	Bet koks pakeitimas ar modifikavimas panaikina garantiją.
Atsarginės dalys ir remonto galimybė	Susisiekite su klientų aptarnavimo tarnyba per svetainę arba el. paštu, kad gautumėte dalių ar pagalbos.
Bendra informacija	Atitinka Europos direktyvas. Oficiali dokumentacija prieinama paprašius.

Dažnai užduodami klausimai - SASPH110 KONIG

Kaip sumontuoti durų skambutį?

Pritvirtinkite skambutį prie sienos arba durų staktos naudodami pateiktą laikiklį. Prijunkite prie ryšio bloko per įtrauktą 2 laidų kabelį.

Ar galima prailginti jungiamąjį kabelį?

Taip, 2 laidų kabelį galima prailginti iki 50 m naudojant varinį kabelį, kurio skersmuo 0,75 mm.

Kaip naudoti atidarymo funkciją?

Paspauskite ryšio bloko ATIDARYMO mygtuką, kad atidarytumėte duris, jei sumontuotas suderinamas elektrinis užraktas.

Skambutis neveikia, ką daryti?

Patikrinkite, ar ryšio blokas maitinamas (maitinimo indikatorius šviečia). Įsitikinkite, kad tylusis režimas neįjungtas (garso išjungimo indikatorius išjungtas). Jei problema išlieka, atjunkite ir vėl prijunkite adapterį.

Kaip sureguliuoti skambučio garsumą?

Pasukite ant ryšio bloko esantį GARSUMO ratuką, kad sureguliuotumėte skambučio garsumą.

Ką daryti, jei prietaisas buvo paveiktas vandens?

Nedelsiant atjunkite maitinimo adapterį ir nusausinkite prietaisą sausu skudurėliu. Nenaudokite prietaiso, kol jis visiškai neišdžius. Ryšio blokas nėra vandeniui atsparus.

Ar galima naudoti domofoną be skambučio?

Ne, durų skambutis yra būtinas, nes jame yra lauko garsiakalbis ir mikrofonas. Sistema sukurta veikti su abiem blokais.

Kaip įjungti tylųjį režimą?

Paspauskite ryšio bloko GARSO IŠJUNGIMO mygtuką. Užsidega atitinkamas indikatorius. Kai lankytojas skambina, indikatorius mirksi, bet skambutis neskamba.

Ką daryti avarijos atveju?

Palaikykite nuspaustą ryšio bloko ALIARMO mygtuką. Pavojaus sirena suveiks per skambučio garsiakalbį.

Kaip išvalyti domofoną?

Naudokite sausą, minkštą skudurėlį. Niekada nenaudokite tirpiklių, alkoholio ar abrazyvinių valiklių, kurie gali pažeisti paviršius.

NAUDOJIMO INSTRUKCIJA SASPH110 KONIG

• Ivadas 102
• Saugos priemonès 102
• Pakuotės turinys 102
• Techninės specifikacijos 102
• Gaminio aprašymas 103
• Montavimo instrukcijos 104
• Naudotojo instrukcijos 105
• Techninė priežiūra 106
• Garantija 106
- Pranešimas 106
• Išmetimas 106

Ivadas

Garsinis telefonas su skambučiu, kad būtų galima bendrauti su lankytojais. Įtaisytas elektroninio užrakto atrakinimo mygtukas (elektroninio užrakto pakuotėje nėra). Durų telefonas turi garsumo valdiklį ir kelis kitus mygtukus bei indikatorius, skirtus patogiai naudotis šiuo gaminiu.

• Rekomenduojame perskaityti šj žinyną prieš montuojant, naudojant gaminį.
  • Laikykite žinyną saugioje vietoje, jo gali prireikti ateityje.

Saugos priemonės

Jei iškiltų sunkumu, gaminį atjunkite nuo maitinimo tinklo. Vidaus atsakiklį saugokite nuo vandens ar drėgmės poveikio.

Pakuotės turinys

1 atsakiklis
1 durų skambutis su gaubtu nuo lietaus
1 12 V AC/DC adapteris
1 jungiamasis kabelis
1 montavimo medžiaga
1 instrukcija

Techninės specifikacijos

Duru skambutis

• Darbinė įtampa: iš atsakiklio
• Ryšio sistema: dvipusė
- Apsauga: IP24
• Darbinė temperatūra: -20 °C – +50 °C
- Svoris: 84 g
• Matmenys: 127 x 38 x 48 mm (su gaubtu nuo lietaus)

KÖNIG

LIETUVIŠKAI

Atsakiklis

• Darbinė įtampa: 12 V nuolatinė srovė
• Ryšio sistema: dvipusė
- Svoris: 346 g
• Matmenys: 200 x 195 x 32 mm (su telefono rageliu)

Ryšys tarp atsakiklio ir lauko jrenginio palaikomas 2 laidų kabeliu, kuris gali būti pailgintas 50 m variniu/0,75 mm kabeliu.

Gaminio aprašymas

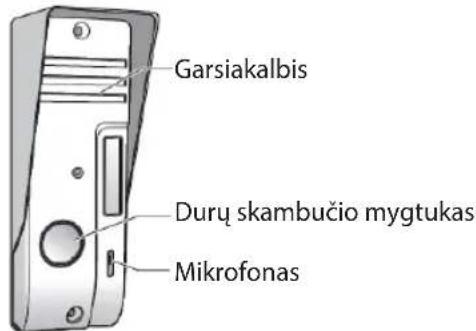

Dury skambutis

Garsiakalbis Durų skambučio mygtukas Mikrofonas

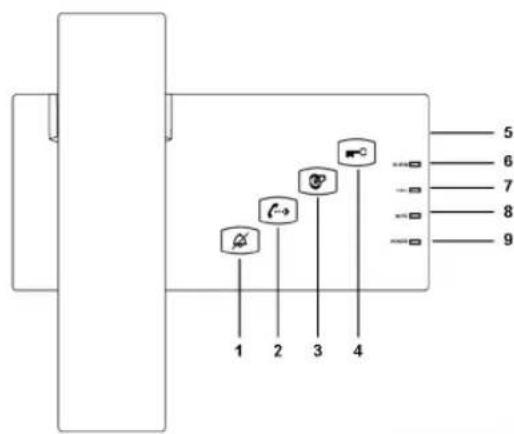

Atsakiklis

5 6 7 8 9 1 2 3 4

1. NUTILDYMO mygtukas
2. VIDINIS skambinimas (šiam modeliui netaikomas)
3. PAVOJAUS mygtukas
4. ATRAKINIMO mygtukas
5. GARSUMO valdymo rankenėlė
6. ALIARMO indikatorius
7. SKAMBINIMO indikatorius (šiam modeliui netaikomas)
8. NUTILDYMO indikatorius
9. MAITINIMO indikatorius

KÖNIG

LIETUVIŠKAI

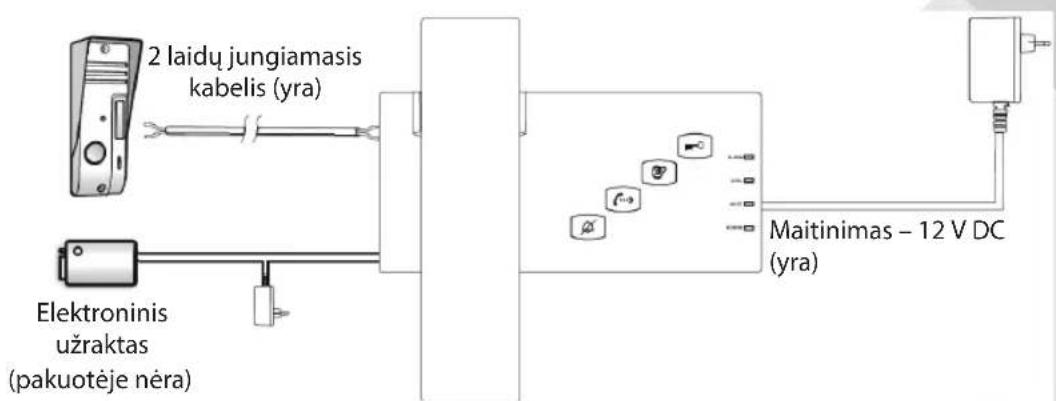

Montavimo instrukcijos Sistema

2 laidų jungiamasis kabelis (yra) Elektroninis užraktas (pakuotėje nėra) Maitinimas – 12 V DC (yra)

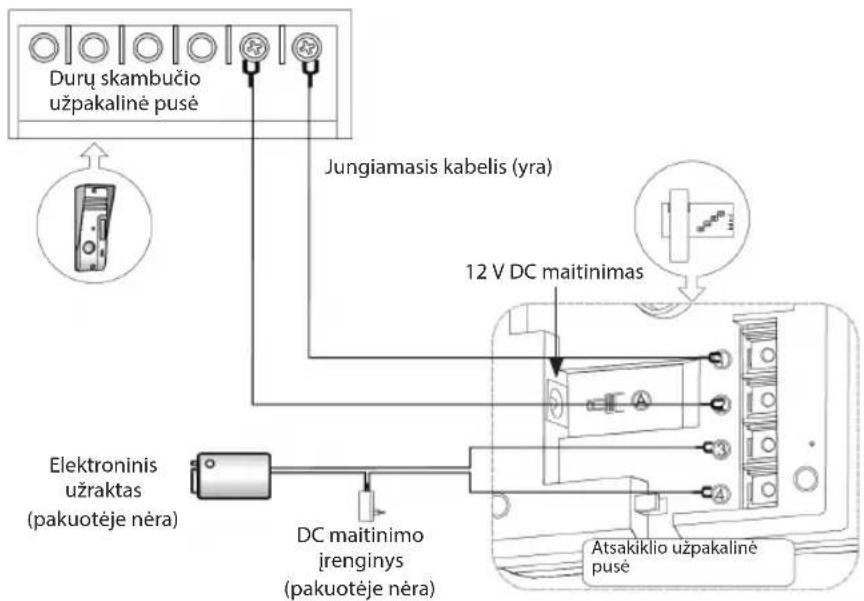

Duru skambutj ir atsakiklj sujunkite pagal toliau parodytą schemą.

Duru skambučio užpakalinė pusė Jungiamasis kabelis (yra) 12 V DC maitinimas Elektroninis užraktas (pakuotėje nėra) DC maitinimo jrenginys (pakuotėje nėra) Atsakiklio užpakalinė pusė

Duru skambutis

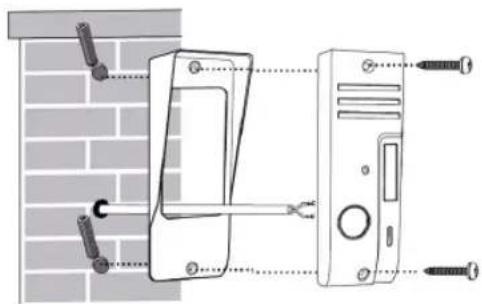

Duru skambutj pritvirtinkite prie sienos arba duru rèmo.

KÖNIG

LIETUVIŠKAI

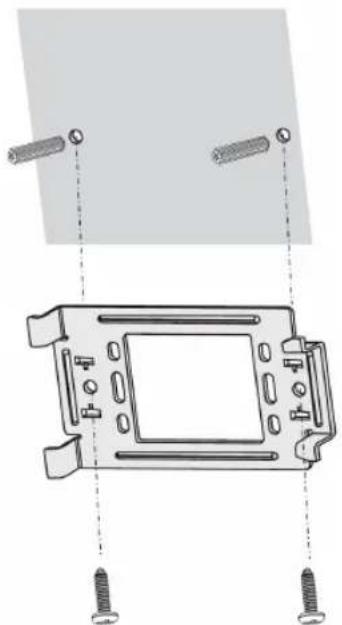

Atsakiklj prie sienos pritvirtinkite sieniniu laikikliu.

Atsakiklj uždėkite ant laikiklio ir užrakinkite, pastumdami atsakiklj i kairę.

Naudotojo instrukcijos

Atsiliepimas (telefono rageliu)

Kai lankytojas paspaudžia durų skambutį, atsakiklis suskamba 4 kartus. Pakelkite ragelį ir kalbėkite su lankytoju.

Nutildymas (mygtuku)

Garsumą išjunkite paspausdami nutildymo mygtuką. Garsas bus nutildytas, užsidegs nutildymo indikatorius. Kai lankytojas paspaudžia durų skambutį, nutildymo indikatorius mirksi.

KÖNIG

LIETUVIŠKAI

Vidinis skambinimas (mygtukas)

Šiame modelyje šios funkcijos nėra.

Pavojaus mygtukas

Kritiniu atveju spauskite pavojaus mygtuką. Durų skambučio garsiakalbis skleis pavojaus signalą.

Atrakinimo mygtukas

Paspauskite atrakinimo mygtuką, kad atrakintumėte duris (veikia tik tuomet, jei sumontuotas elektroninis užraktas).

Garsumas (rankenèlé)

Reguliuojamas durų skambučio garsumas.

Techniné priežiūra

Valyti tik sausa šluoste.

Nenaudokite valymo tirpiklių arba abrazyvinių valiklių.

Garantija

Bet kokie gaminio pakeitimai ir (arba) modifikacijos panaikina garantiją. Negalime prisiimti atsakomybės už žalą, padarytą netinkamai naudojantis šiuo gaminiu.

Pranešimas

Konstrukcija ir techniniai duomenys gali būti keičiami be įspėjimo. Visi logotipai, ženklai arba ženklų logotipai ir gaminių vardai yra juos turinčių savininkų prekių ženklai arba registruotieji prekių ženklai ir šiame dokumente pripažįstami tokiais.

Išmetimas

• Susidėvėjusi gamini reikia nunešti į atitinkamą surinkimo punktą. Neišmeskite jo kartu su namų ūkio atliekomis.
• Daugiau informacijos gausite iš pardavėjo arba už atliekų tvarkymą atsakingos vietos valdžios institucijos.

Šis gaminys gaminamas ir tiekiamas laikantis atitinkamų visose Europos Sąjungos valstybėse narėse galiojančių įstatymų ir reglamentų. Jis taip pat atitinka visas pardavimo šalyje taikomas specifikacijas ir taisykles.

Oficialius dokumentus galima gauti paprašius. Jie apima, bet neapsiriboja: Atitikties deklaracija (ir gaminio identifikacija), medžiagų saugos duomenų lapas ir gaminio bandymo ataskaita.

Jei reikia pagalbos, kreipkitės į mūsu klientų aptarnavimo skyrių:

per svetainę: http://www.nedis.com/en-us/contact/contact-form.htm

elektroniniu paštu: [e-mail]

telefonu: [phone] (darbo valandomis)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, THE NETHERLANDS
