SAS-PH360 - Interkomas KONIG - Nemokama naudojimo instrukcija

Produkto tipas	Laidinė garso domofono sistema
Prekės ženklas	Konig
Modelis	SAS-PH360
Matmenys (apytiksliai)	200 x 100 x 50 mm
Svoris (apytiksliai)	300 g
Maitinimas	Tinklo 230 V AC per adapterį
Elektros suvartojimas	2 W budėjimo režime, 5 W pokalbio metu
Stočių skaičius	2 stotys (vidaus ir išorės blokai)
Ryšio tipas	Dvipusis garsas (pusiau dvipusis)
Maksimalus atstumas	100 m standartiniu kabeliu
Pagrindinės funkcijos	Skambutis, klausymasis, pokalbis, skambučio ir pokalbio garsumo reguliavimas
Medžiagos	ABS plastikas
Priežiūra ir valymas	Valyti minkšta, sausa šluoste. Nenaudoti abrazyvinių priemonių.
Saugumas	Rekomenduojama montuoti profesionalui. Prieš įsikišimą atjunkite.
Atsarginės dalys	Galima įsigyti iš gamintojo ar įgaliotojo pardavėjo.
Taisomumas	Galima taisyti kvalifikuoto techniko.
Darbinė temperatūra	-10°C iki +40°C
Atitiktis	CE
Garantija	2 metai
Pakuotės turinys	Vidaus blokas, išorės blokas, tinklo adapteris, kabelis, naudojimo instrukcija

Dažnai užduodami klausimai - SAS-PH360 KONIG

Kaip sumontuoti domofoną?

Pritvirtinkite išorės bloką prie lauko durų, apsaugotą nuo oro sąlygų. Prijunkite jį prie vidaus bloko naudodami pateiktą kabelį. Įjunkite tinklo adapterį į vidaus bloką. Vadovaukitės instrukcijoje pateikta laidų schema.

Kaip reguliuoti skambučio garsumą?

Ant vidaus bloko pasukite skambučio garsumo reguliavimo rankenėlę (paprastai pažymėta RING VOL arba SKAMBUTIS). Galite pasirinkti iš kelių lygių.

Ką daryti, jei domofonas neskamba?

Pirmiausia patikrinkite skambučio garsumo nustatymą. Įsitikinkite, kad tinklo adapteris prijungtas ir išorės blokas tinkamai prijungtas. Jei problema išlieka, išbandykite su kitu kabeliu.

Ar galiu pridėti papildomų stočių?

Modelis SAS-PH360 skirtas dviem stotims. Norėdami išplėsti, kreipkitės į įgaliotą montuotoją arba naudokite suderinamą kelių stočių modelį.

Kaip išvalyti domofoną?

Naudokite minkštą, sausą šluostę. Niekada nenaudokite cheminių medžiagų ar vandens, kad nepažeistumėte elektroninių komponentų.

Ar domofonas yra atsparus vandeniui?

Išorės blokas yra atsparus oro sąlygoms (IP44). Vidaus blokas turi būti montuojamas sausoje vietoje.

Kaip išjungti mikrofoną pokalbio metu?

Paspauskite mygtuką MUTE arba laikykite nuspaudę pokalbio mygtuką, kad laikinai išjungtumėte mikrofoną. Atleiskite, kad vėl galėtumėte kalbėti.

Ką daryti, jei garso kokybė prasta?

Patikrinkite, ar kabeliai tinkamai prijungti ir nepažeisti. Pašalinkite trikdžių šaltinius (telefonus, radiją). Sureguliuokite pokalbio garsumą.

Ar domofonas veikia be elektros?

Ne, domofonui reikia tinklo maitinimo. Nutrūkus elektrai, jis neveiks. Jokios atsarginės baterijos nėra integruotos.

Kur galiu gauti atsarginių dalių?

Atsarginės dalys (kabelis, adapteris, ragelis) yra prieinamos Konig garantinio aptarnavimo tarnyboje arba įgaliotuose pardavėjuose. Norėdami sužinoti kodus, apsilankykite Konig svetainėje.

NAUDOJIMO INSTRUKCIJA SAS-PH360 KONIG

Šis išmani vidaus vaizdo telefono sistema neleis jums netikėtai nustebti, kai kažkas yra prie durų. Lauko įrenginį sudaro durų skambutis su maža kamera, naktinio matymo funkcija, garsiakalbiu ir mikrofonu. Per ypač ploną 7" ekraną (tik 1,8 cm) galima pamatyti, kas stovi prie durų, ir pasikalbėti su lankytoju nekeliant ragelio. Paprasčiausiai paspauskite mygtuką, kad užmegstumėte ryšį. Be to, jis yra laisvų rankų įrangos tipo.

Vidaus monitoriaus jrengimas

1. Pasirinkite monitoriaus padėtį.
2. Sienoje išgrężkite skyles ir pritvirtinkite laikiklj.
3. Išgrężkite dar vieną skylę kabeliui perkišti.
4. Sujunkite laidus, kaip parodyta paveikslėlyje apačioje.
5. Monitorių uždėkite ant laikiklio taip, kad užpakalinėje pusėje esančios angos būtų ant laikiklio.

1. Baltas (GARSAS)
2. Raudonas (VDD)
3. Juodas (GND)
4. Geltonas (VAIZDAS)
   A. 15 V DC maitinimas
   B. Prijungimas prie lauko jrenginio

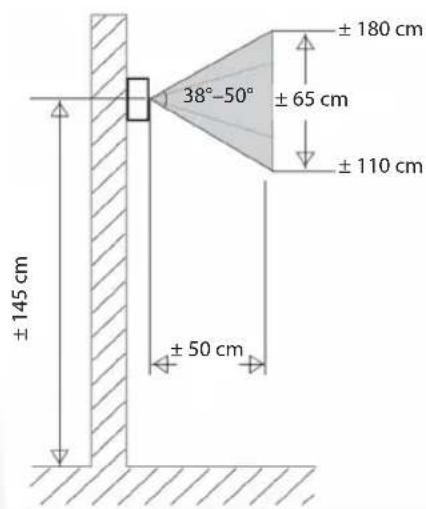

Lauko jrenginio jrengimas

1. Sienoje ar kitoje medžiagoje išgrężkite skyles (A1/A2) lauko jrenginiui sumontuoti ir kabeliui perkišti.
2. B1 jungtį prijunkite prie B2 (elektroniniam užraktui 12 V, 1 A jei įrengtas).
3. C1 jungtj prijunkite prie C2.
4. Priveržkite D1 ir D2 varžtus.

Pastaba: B1/B2 ir C1/C2 jungtys turi būti už sienos arba kitos medžiagos, o ne tarp lauko jrenginio ir sienos arba kitos medžiagos.

Elektroninio užrakto prijungimas

Užraktas be adapterio, maitinimas tiekiamas per lauko jrenginj. Kai durys uždaromos, grandinės įtampa yra 0 V. Atrakinus duris, grandinės įtampa yra 12 V. Delsa – 4–7 sekundės.

Užraktas be adapterio, maitinimas tiekiamas per lauko jrenginį. Kai durys uždaromos, grandinės įtampa yra 12 V. Atrakinus duris, grandinės įtampa yra 0 V. Delsa – 4–7 sekundės.

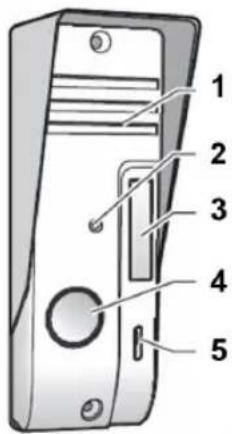

Lauko jrenginio aprašymas ir naudojimas

1. Garsiakalbis
2. Kamera
3. Infraraudonuju spindulių LED stebėjimui naktį
4. Skambinimo mygtukas
5. Mikrofonas

• Paspauskite skambinimo mygtuką.
- Vidinis monitorius suskamba „din dan“, aktyvinamas jo ekranas.

KÖNIG

LIETUVIŠKAI

Vidaus monitoriaus aprašymas

1. Žymeklio mygtukas AUKŠTYN
2. MENIU mygtukas
3. Žymeklio mygtukas KAIRĖN
4. ATRAKINIMO mygtukas
5. Garsiakalbis
6. Ekranas
7. ESC mygtukas
8. Žymeklio mygtukas DEŠINĖN
9. MONITORIAUS mygtukas
10. Žymeklio mygtukas ŽEMYN

Vidaus monitoriaus naudojimas

Vidaus telefonas

Kai lankytojas paspaudžia lauko jrenginio skambinimo mygtuką, vidaus monitorius suskamba „din dan“, aktyvinamas jo ekranas. Vidaus monitoriaus ekrane automatiškai rodomas lankytojo vaizdas. Paspauskite monitoriaus mygtuką ir kalbėkite su lankytoju. Baigę kalbėti su lankytoju, vėl paspauskite monitoriaus mygtuką, kad išjungtumėte ekraną. Arba paspauskite mygtuką, kad atidarytumėte duris. Ekranas taip pat išsijungia automatiškai, jei mygtukas nepaspaudžiamas.

Monitorius

Paspauskite monitoriaus mygtuką. Ekrane automatiškai rodomas vaizdas už priekinių durų. Paspauskite mygtuką vėl, kad išjungtumėte monitorių, arba monitorius išsijungs automatiškai, praėjus šiek tiek laiko.

Meniu

Spauskite meniu mygtuką, kad jeitumėte i pagrindinį meniu. Spauskite žymeklio mygtukus AUKŠTYN ir ŽEMYN, kad pasirinktumėte nuostatą, mygtukais KAIREŃ ir DEŠINĖN reguliuokite nuostatos vertę. Spauskite ESC mygtuką, kad išeitumėte iš meniu.

Ryškumas: reguliuojamas vaizdo ryškumas

Kontrastas: reguliuojamas vaizdo kontrastas

Spalva: reguliuojama vaizdo spalva

Garsumas: reguliuojamas garsumas (taip pat „din dan“ garso)

KÖNIG

LIETUVIŠKAI

Specifikacijos

Lauko jrenginys

• Darbinė įtampa: iš atsakiklio
• Ryšio sistema: Pusiau dvipusis
• Vaizdo jutiklis: 1/4" CMOS spalvotas 640 x 480
• Infraraudonasis šviesos diodas (IR LED): 4 IR LED, 1 EDS
• Objektyvas: F4,5 mm (H: 40°, V: 45°)
• Apsauga nuo vandens/dulkių: IP44
- Darbiné temperatura: -20 °C – +50 °C
• Svoris: 100 g
• Matmenys: 127 x 47 x 37 mm

Vidaus monitorius

• Darbinė įtampa: 15 V DC su durų atidarymo funkcija
• Ryšio sistema: Pusiau dvipusis
• Ekranas: 7" TFT/LCD, spalvotas
• Raiška: 480 x 234
- Svoris: 489 g
• Matmenys: 197 x 187 x 18 mm

Ryšys tarp atsakiklio ir lauko jrenginio palaikomas 4 laidų kabeliu, kuris gali būti pailgintas 50 m variniu (0,75 mm) kabeliu.

Saugos priemonès

Sieklant išvengti elektros smūgio, ši gaminj, esant poreikiui jj taisyti, atidaryti gali TIK įgaliotasis specialistas. Iškilus nesklandumams, įrenginį atjunkite nuo maitinimo šaltinio ir kitų įrenginių. Saugokite gaminį nuo vandens ar drėgmės poveikio.

Techninė priežiūra

Valytí tik sausa šluoste.

Nenaudokite valymo tirpiklių arba abrazyvinių valiklių.

Garantija

Garantija nesuteikiama, taip pat neprisiimama atsakomybė, jei buvo atlikti jrenginio pakeitimai ar modifikacijos arba jis buvo sugadintas netinkamai naudojant.

Bendroji informacija

Konstrukcija ir techniniai duomenys gali būti keičiami be įspėjimo.

Visi logotipai, ženklai arba ženklų logotipai ir gaminių vardai yra juos turinčių savininkų prekių ženklai arba registruotieji prekių ženklai ir šiame dokumente pripažįstami tokiais.

Saugokite ši naudojimo vadovą ir pakuotę, jei prireiktų ateityje.

Dèmesio

• Gaminys pažymėtas šiuo ženklu. Tai reiškia, kad naudoti elektros ir elektroniniai gaminiai negali būti išmetami kartu su bendromis namų ūkio atliekomis.
  • Šiems gaminiams surinkti yra atskira sistema.

Šis gaminys gaminamas ir tiekiamas laikantis atitinkamų visose Europos Sąjungos valstybėse narėse galiojančių įstatymų ir reglamentų. Jis taip pat atitinka visas pardavimo šalyje taikomas specifikacijas ir taisykles.

Oficialius dokumentus galima gauti paprašius. Jie apima, bet neapsiriboja: Atitikties deklaracija (ir gaminio identifikacija), medžiagų saugos duomenų lapas ir gaminio bandymo ataskaita.

Jei reikia pagalbos, kreipkitės į mūsu klientų aptarnavimo skyrių:

per svetainę: http://www.nedis.com/en-us/contact/contact-form.htm

elektroniniu paštu: [e-mail]

telefonu: [phone] (darbo valandomis)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, THE NETHERLANDS
