Termék típusa	Vezetékes audio kaputelefon
Márka	Konig
Modell	SAS-PH360
Méretek (körülbelül)	200 x 100 x 50 mm
Tömeg (körülbelül)	300 g
Tápegység	Hálózati 230 V AC adapteren keresztül
Energiafogyasztás	2 W készenlétben, 5 W kommunikáció közben
Állomások száma	2 állomás (belső és külső egység)
Kommunikáció típusa	Kétirányú audio (félduplex)
Maximális hatótáv	100 m szabványos kábellel
Fő funkciók	Hívás, hallgatás, beszélgetés, csengő- és beszélgetés hangerő beállítása
Anyagok	ABS műanyag
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával. Ne használjon súrolószereket.
Biztonság	Szakember általi telepítés javasolt. Beavatkozás előtt húzza ki a csatlakozót.
Pótalkatrészek	Elérhetők a gyártónál vagy hivatalos viszonteladónál.
Javíthatóság	Képzett technikus által javítható.
Üzemi hőmérséklet	-10°C és +40°C között
Jóváhagyás	CE
Garancia	2 év
Csomagolás tartalma	Belső egység, külső egység, hálózati adapter, kábel, használati utasítás

Gyakran ismételt kérdések - SAS-PH360 KONIG

Hogyan kell telepíteni a kaputelefont?

Rögzítse a külső egységet a bejárati ajtó közelében, időjárásnak kitett helyen. Csatlakoztassa a belső egységhez a mellékelt kábellel. Dugja be a hálózati adaptert a belső egységbe. Kövesse a használati utasításban található bekötési rajzot.

Hogyan állítható be a csengő hangereje?

A belső egységen fordítsa el a csengő hangerő beállító gombot (általában RING VOL vagy CSENGŐ felirattal). Több szint közül választhat.

Mit tegyek, ha a kaputelefon nem cseng?

Először ellenőrizze a csengő hangerő beállítását. Győződjön meg arról, hogy a hálózati adapter be van dugva, és a külső egység megfelelően csatlakozik. Ha a probléma továbbra is fennáll, próbálja ki másik kábellel.

Hozzáadhatok további állomásokat?

Az SAS-PH360 modell két állomásra készült. Bővítés esetén lépjen kapcsolatba hivatalos telepítővel, vagy használjon kompatibilis többállomásos modellt.

Hogyan tisztítsam a kaputelefont?

Használjon puha, száraz ruhát. Soha ne használjon vegyszereket vagy vizet az elektronikus alkatrészek károsodásának elkerülése érdekében.

Vízálló a kaputelefon?

A külső egység időjárásálló (IP44). A belső egységet száraz helyen kell telepíteni.

Hogyan némíthatom el a mikrofont beszélgetés közben?

Nyomja meg a MUTE gombot, vagy tartsa lenyomva a beszélgetés gombot a mikrofon ideiglenes elnémításához. Engedje el a beszéd folytatásához.

Mit tegyek, ha a hangminőség rossz?

Ellenőrizze, hogy a kábelek megfelelően csatlakoznak-e és nem sérültek-e. Távolítsa el az interferenciaforrásokat (telefonok, rádiók). Állítsa be a beszélgetés hangerejét.

Működik a kaputelefon áram nélkül?

Nem, a kaputelefon hálózati áramot igényel. Áramkimaradás esetén nem működik. Nincs beépített tartalék akkumulátor.

Hol szerezhetek pótalkatrészeket?

A pótalkatrészek (kábel, adapter, készülék) elérhetők a Konig ügyfélszolgálatánál vagy hivatalos viszonteladóknál. A referenciákért látogasson el a Konig weboldalára.

HASZNÁLATI ÚTMUTATÓ SAS-PH360 KONIG

Ezzel az okos videós ajtótelefonnal nem éri meglepetés az ajtónyitáskor. A kültéri egység csengögombból és a beleépített gomblyukkamerából, éjjellátóból, hangszóróból és mikrofonból áll. A csupán 1,8 cm vastag, 7 hüvelykes képernyőn látja, hogy ki áll az ajtó előtt, és kézibeszélő nélkül beszélhet is vele. Elég megnyomni egy gombot a képtelefonáláshoz. Utána mindkét keze szabad marad.

A beltéri monitor telepítése

1. Jelölje ki a monitor helyét.
2. Tiplikkel és csavarokkal rögzítse a tartókeretét a falra.
3. Készítsen egy átmenő furatot is, a kábel számára.
4. Kösse be a vezetékeket az alábbi ábra szerint.
5. Helyezze a tartókeretre a monitort, a hátoldali réseinél fogva.

1. Fehér (HANG)
2. Piros (VDD tápfeszültség)
3. Fekete (FÖLD)
4. Sárga (VIDEO)
   A. 15 V-os tápegység
   B. Csatlakozás a kültéri egységhez

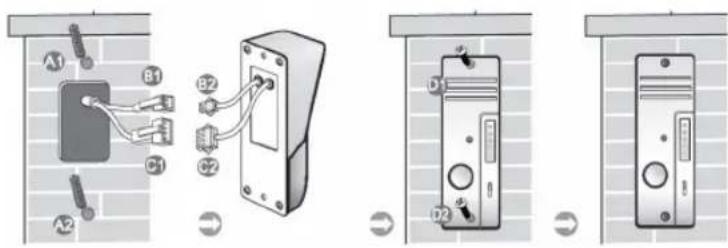

A kültéri egység telepítése

KÖNIG

MAGYAR

1. Készítse el a kültéri egység A1/A2 felerősítő furatát és a kábel átmenő furatát.
2. Kösse össze a B1 és B2 csatlakozót (az 1A, 12 V-os elektronikus zárhoz, ha van).
3. Kösse össze a C1 és C2 csatlakozót.
4. Húzza meg a D1 és D2 csavart.

Megjegyzés: a B1/B2 és C1/C2 csatlakozónak a fal (vagy más tartóelem) mögött kell lennie, nem pedig a kültéri egység és a fal (vagy más tartóelem) között.

Az elektronikus zár bekötése

A zárhoz nincs külön tápegység, mert a kültéri egységtől kapja a táplálást. Az ajtó zárt helyzetében az áramkör feszültsége 0 V. Az ajtó nyitásakor az áramkör feszültsége 12 V. A késleltetés 4-7 másodperc.

A zárhoz nincs külön tápegység, mert a kültéri egységtől kapja a táplálást. Az ajtó zárt helyzetében az áramkör feszültsége 12 V. Az ajtó nyitásakor az áramkör feszültsége 0 V. A késleltetés 4-7 másodperc.

A kültéri egység leírása és használata

1. Hangszóró
2. Kamera
3. Infra LED, az éjszakai látáshoz
4. Hívógomb
5. Mikrofon

• Nyomja meg a hívógombot.
- A beltéri monitor bimm-bamm hangot ad és bekapcsolja a monitor képernyőjét.

KÖNIG

MAGYAR

A beltéri monitor leírása

1. Kurzorgomb, FEL
2. MENÜ gomb
3. Kurzorgomb, BALRA
4. NYITÓ gomb
5. Hangszóró
6. Képernyő
7. ESC gomb
8. Kurzorgomb, JOBBRA
9. MONITOR gomb
10. Kurzorgomb, LE

A beltéri monitor használata

Házitelefon

Amikor a látogató megnyomja a kültéri egység hívógombját, a beltéri monitor bimm-bamm hangot ad és bekapcsolja a képernyőt. A beltéri képernyőn automatikusan megjelenik a látogató képe. Nyomja meg a monitor gombját és beszéljen a látogatóval. Ha befejezte a beszélgetést, a monitor gombjának megnyomásával kikapcsolhatja a képernyőt. Másik megoldásként kinyithatja az ajtót az ajtónyitó gomb megnyomásával. A képernyő akkor is automatikusan kikapcsol, ha egy ideig nem nyúl a gombokhoz.

Monitor

Nyomja meg a monitor gombját. A képernyőn automatikusan megjelenik a bejárati ajtó előtti tér képe. A monitor kikapcsolásához nyomja meg ismét a gombot. A monitor egy idő után automatikusan kikapcsol, ha nem nyúl a gombokhoz.

Menü

A főmenü megnyitásához nyomja meg a menü gombot. Beállítandó paramétert a FEL és LE gombbal választhat, a paraméter értékét a BAL és JOBB gombbal választhatja ki. A menüböl az ESC gombbal léphet ki.

Fényerösség: a kép világosságát állítja

Kontraszt: a kép kontrasztosságát állítja

Szín: a kép színeit állítja

Hangerő: a beszélgetés és a bimm-bamm csengő hangerejét állítja

KÖNIG

MAGYAR

Müszaki adatok

Kültéri egység

• Tápfeszültség: A válaszolóegységtől
• Kommunikációs mód: félduplex
• Képérzékelő: 1/4 hüvelykes CMOS, színes, 640 x 480
• Infra LED-ek: 4x IR LED, 1x EDS
• Objektív: F4,5 mm (vízsz.:40°, függ.:45°)
• Védettség: IP44
- Üzemi hömérséklettartomány: -20 °C–50 °C
• Tömeg: 100 g
• Méretek: 127 x 47 x 37 mm

Beltéri monitor

• Tápfeszültség: 15 V=, ajtónyitó funkcióval
• Kommunikációs mód: félduplex
• Képernyő: 7 hüvelykes TFT/LCD, színes
• A felbontás: 480 x 234
• Tömeg: 489 g
• Méretek: 197 x 187 x 18 mm

A válaszolóegység és a kültéri egység négyeres kábellel kapcsolódik egymáshoz, amely 0,75 mm-es rézeres kábel használata esetén legfeljebb 50 m hosszú lehet.

FIGYELMEZTETÉS ÁRAMÚTÉS VESZÉLYE NE NYISSA FEL

Biztonsági óvintézkedések

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyíthatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekröl. Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

Karbantartás

Csak száraz ronggyal tisztítsa.

Ne használjon oldószert vagy súrolószereket.

Jótállás

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

ÁLTALÁNOS

A termék kialakítása és műszaki jellemzői előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem

• Ezt a terméket ezzel a jelölésel látuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni.
• Begyűjtésüket külön begyűjtő létesítmények végzik.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza: Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: [e-mail]

telefon: [phone] (munkaidöben)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLLANDIA
