Тип продукт	Домофон с вратен звънец
Марка	König
Модел	SASPH110
Размери на комуникационния модул	200 x 195 x 32 mm (с ръкохватка)
Размери на вратния звънец	127 x 38 x 48 mm (с предпазител от дъжд)
Тегло на комуникационния модул	346 g
Тегло на вратния звънец	84 g
Захранване	12 V DC (включен адаптер)
Комуникационна система	Дуплекс (двупосочен)
Степен на защита (звънец)	IP24
Работна температура	-20 °C до +50 °C
Максимална дължина на кабела	50 m с меден кабел 0,75 mm²
Основни функции	Звънене, заглушаване, аларма, електронно отключване на врата, регулиране на силата на звука
Съдържание на опаковката	Комуникационен модул, вратен звънец с предпазител от дъжд, адаптер 12 V, свързващ кабел 2 жила, монтажна скоба, ръководство
Поддръжка и почистване	Почиствайте само със суха кърпа. Не използвайте разтворители или абразивни препарати.
Безопасност	Изключете в случай на проблем. Не излагайте на вода или влага.
Гаранция	Всяка промяна или модификация анулира гаранцията.
Резервни части и ремонтопригодност	Свържете се с клиентската служба чрез уебсайта или имейл за части или помощ.
Обща информация	Съответства на европейските директиви. Официална документация налична при поискване.

Често задавани въпроси - SASPH110 KONIG

Как да инсталирам вратния звънец?

Закрепете звънеца на стената или рамката на вратата с помощта на предоставената скоба. Свържете го към комуникационния модул чрез включения 2-жилен кабел.

Може ли да се удължи свързващият кабел?

Да, 2-жилният кабел може да се удължи до 50 m с меден кабел с диаметър 0,75 mm.

Как да използвам функцията за отключване?

Натиснете бутона ОТКЛЮЧВАНЕ на комуникационния модул, за да отворите вратата, при условие че е инсталирана съвместима електронна ключалка.

Звънецът не работи, какво да правя?

Проверете дали комуникационният модул е захранен (индикаторът за захранване свети). Уверете се, че тихият режим не е активиран (индикаторът за заглушаване не свети). Ако проблемът продължава, изключете и включете отново адаптера.

Как да регулирам силата на звука на звънеца?

Завъртете копчето за СИЛА НА ЗВУКА на комуникационния модул, за да настроите силата на звука на звънеца.

Какво да направя, ако устройството е изложено на вода?

Незабавно изключете захранващия адаптер и подсушете устройството със суха кърпа. Не използвайте устройството, докато не е напълно сухо. Комуникационният модул не е водоустойчив.

Може ли да се използва домофонът без звънец?

Не, вратният звънец е задължителен, тъй като съдържа външния високоговорител и микрофон. Системата е проектирана да работи с двете единици.

Как да активирам тихия режим?

Натиснете бутона за ЗАГЛУШАВАНЕ на комуникационния модул. Съответният индикатор светва. Когато посетител позвъни, индикаторът мига, но звънецът не звучи.

Какво да направя в случай на спешност?

Задръжте натиснат бутона за АЛАРМА на комуникационния модул. Алармената сирена ще се включи чрез високоговорителя на звънеца.

Как да почистя домофона?

Използвайте суха и мека кърпа. Никога не използвайте разтворители, алкохол или абразивни препарати, които могат да повредят повърхностите.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SASPH110 KONIG

• Въведение 112
• Предохранителни мерки 112
• Съдържание на опаковката 112
• Технически спецификации 112
• Описание на продукта 113
• Инструкции за инсталиране 114
• Инструкции за потребителя 115
• Поддръжка 116
• Гаранция 116
- Отказ от отговорност 116
• Изхвърляне 116

Въведение

Аудиотелефон със звънец за врата за комуникация с посетителите. Оборудван с бутон за отключване за електронни брави (електронните брави не се включват в доставката). Телефонът за врата предлага управление на силата на звука и няколко други бутона, както и индикатори за удобство при използване на продукта.

• Препоръчваме да прочетете това упътване преди да инсталирате/използвате този продукт.
• Съхранявайте упътването на сигурно място за бъдещо ползване.

Предохранителни мерки

Изключете продукта от захранването в случай на проблем. Не излагайте външния модул за отговор на въздействието на вода или влага.

Съдържание на опаковката

1x модул за отговор

1x звънец за врата с капак срещу дъжд

1x 12 V адаптер променлив/постоянен ток

1x свързващ кабел

• Работно напрежение: Чрез модул за отговор
• Комуникационна система: Двустранен печат
- Защита: IP24
• Работна температура: -20 °C \~ +50 °C
• Тегло: 84 g
- Размери: 127 x 38 x 48 mm (включително капак против дъжд)

KÖNIG

БЪЛГАРСКИ

Блок за отговор

• Работно напрежение: 12 V DC
• Комуникационна система: Двустранен печат
• Тегло: 346 g
- Размери: 200 x 195 x 32 mm (включително слушалка)

Връзката между модула за отговор и външния модул се осъществява чрез 2 кабела и може да достигне до разстояние от 50 m при използване на меден кабел/0,75 mm.

1. Бутон за ЗАГЛУШАВАНЕ
2. ВЪТРЕШНО повикване (не е приложимо за този модел)
3. Бутон за АЛАРМА
4. Бутон за ОТБЛОКИРАНЕ
5. Контрол на ЗВУКА
6. Индикатор за АЛАРМА
7. Индикатор за ПОВИКВАНЕ (не е приложимо за този модел)
8. Индикатор за ЗАГЛУШАВАНЕ
9. Индикатор на ЗАХРАНВАНЕТО

KÖNIG

БЪЛГАРСКИ

Инструкции за инсталиране

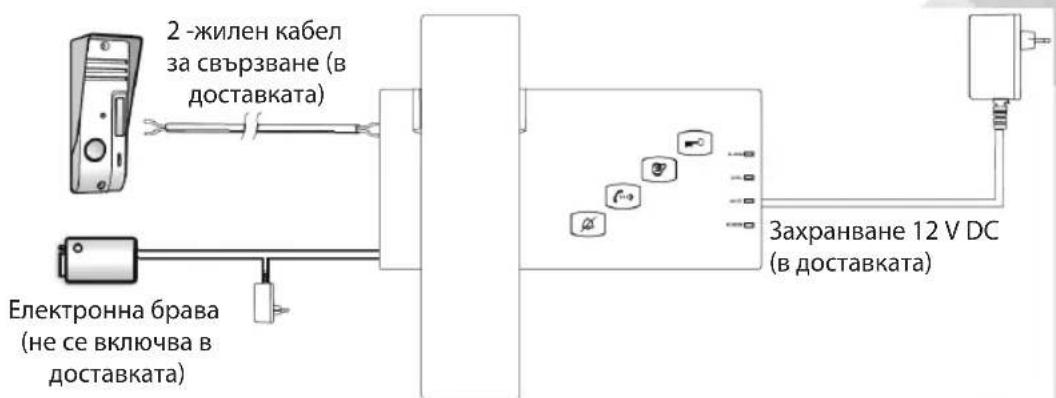

Система

2 -жилен кабел за свързване (в доставката) Електронна брава (не се включва в доставката) Захранване 12 V DC (в доставката)

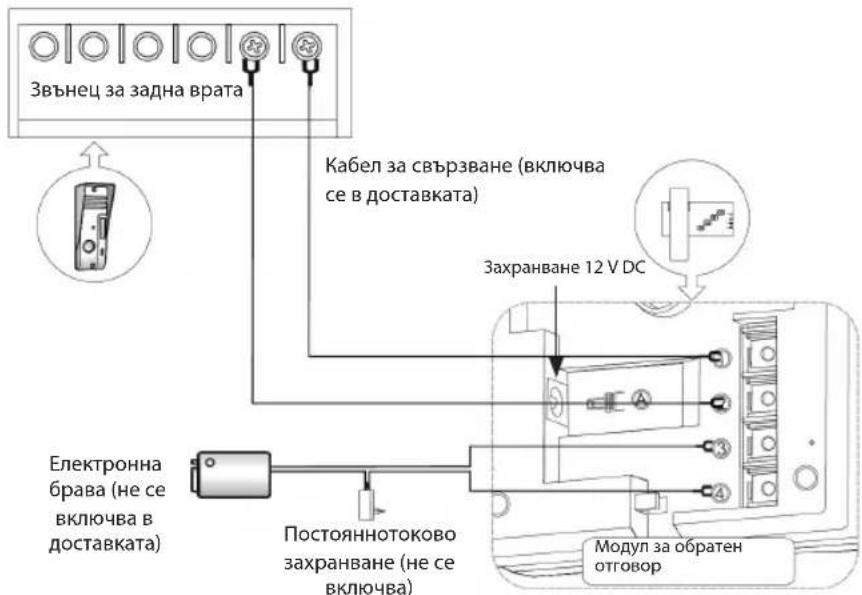

Свържете звънеца и модула за отговор според дадената по-долу схема.

Звънец за задна врата Кабел за свързване (включва се в доставката) Захранване 12 V DC Електронна брава (не се включва в доставката) Постояннотоково захранване (не се включва) Модул за обратен отговор

Звънец

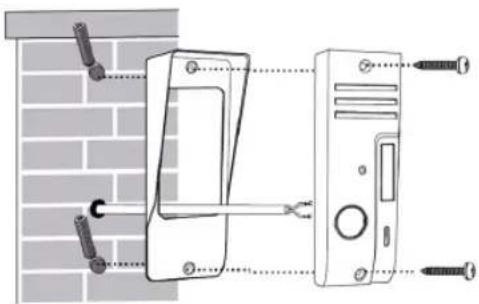

Монтирайте звънеца към стената или рамката на вратата.

KÖNIG

БЪЛГАРСКИ

Монтирайте модула за отговор към стената като използвате стенна скоба.

Поставете модула за отговор върху скобата и го блокирайте като плъзнете модула за отговор наляво.

При натискане на звънеца от посетител модулът за отговор позвънява 4 пъти. Вдигнете слушалката, за да говорите с посетителя.

Заглушаване (бутон)

Изключете силата на звука като натиснете бутона за заглушаване. При това звукът се заглушава и задейства индикаторът за заглушаване. При натискане на звънеца от посетителя индикаторът започва примигване.

KÖNIG

БЪЛГАРСКИ

Вътрешно повикване (бутон)

Не се предлаа за този модел.

Аларма (бутон)

Бутонът на алармата може да се натисне при спешен случай. Високоговорителят на звънеца ще възпроизведе алармен сигнал.

Отблокиране (бутон)

Натиснете бутона за отблокиране, за да отворите вратата (приложимо е само при монтиране на електронна ключалка).

Регулира силата на звука на звънеца.

Поддръжка

Почиствайте само със суха кърпа.

Не използвайте за почистване разтворители или абразиви.

Гаранция

Всички промени и/или модификации в продукта водят до отмяна на гаранцията. Не поемаме отговорност за щети, причинени от неправилно използване на продукта.

Отказ от отговорност

Дизайнът и спецификациите са предмет на промяна без предизвестие. Всички емблеми, търговски марки и имена на продукти са търговски марки или регистрирани търговски марки на съответните притежатели и се признават за такива.

Изхвърляне

- Продуктът е предназначен за разделно събиране в съответни пунктове. Не изхвърляйте заедно с домакинските отпадъци.

- За повече информация се обърнете към доставчика или отговорните за изхвърлянето на отпадъците местни власти.

Продуктът е произведен и доставен в съответствие с всички приложими разпоредби и директиви, валидни за всички страничленки на Европейския съюз. Освен това съответства на всички приложими спецификации и разпоредби в страните, в които се предлага.

Можете да получите официалната документация при поискване. Тя включва, но не се ограничава до: Декларация за съответствие (и идентичност на продукта), паспорт за безопасност на вещества и доклад от тестовете на продукта.
