Typ produktu	Interkom s domovým zvončekom
Značka	König
Model	SASPH110
Rozmery komunikačnej jednotky	200 x 195 x 32 mm (s telefónnym slúchadlom)
Rozmery domového zvončeka	127 x 38 x 48 mm (s ochranným krytom proti dažďu)
Hmotnosť komunikačnej jednotky	346 g
Hmotnosť domového zvončeka	84 g
Napájanie	12 V DC (súčasťou je sieťový adaptér)
Komunikačný systém	Duplex (obojsmerný)
Stupeň krytia (domový zvonček)	IP24
Prevádzková teplota	-20 °C až +50 °C
Maximálna dĺžka kábla	50 m s medeným káblom 0,75 mm²
Hlavné funkcie	Zvonenie, vypnutie zvuku, alarm, elektronické odomykanie dverí, nastavenie hlasitosti
Obsah balenia	Komunikačná jednotka, domový zvonček s ochranným krytom proti dažďu, adaptér 12 V, 2-vodičový pripojovací kábel, montážny držiak, manuál
Údržba a čistenie	Čistite iba suchou handričkou. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.
Bezpečnosť	V prípade problému odpojte. Nevystavujte vode ani vlhkosti.
Záruka	Akákoľvek zmena alebo úprava ruší záruku.
Náhradné diely a opraviteľnosť	Kontaktujte zákaznícky servis prostredníctvom webovej stránky alebo e-mailom pre získanie dielov alebo pomoci.
Všeobecné informácie	V súlade s európskymi smernicami. Oficiálna dokumentácia k dispozícii na vyžiadanie.

Často kladené otázky - SASPH110 KONIG

Ako nainštalovať domový zvonček?

Upevnite zvonček na stenu alebo rám dverí pomocou dodaného držiaka. Pripojte ho ku komunikačnej jednotke cez priložený 2-vodičový kábel.

Je možné predĺžiť pripojovací kábel?

Áno, 2-vodičový kábel možno predĺžiť až do 50 m medeným káblom s priemerom 0,75 mm.

Ako používať funkciu odomykania?

Stlačte tlačidlo ODOMKNUTIE na komunikačnej jednotke na otvorenie dverí, za predpokladu, že je nainštalovaný kompatibilný elektronický zámok.

Zvonenie nefunguje, čo robiť?

Skontrolujte, či je komunikačná jednotka napájaná (indikátor napájania svieti). Uistite sa, že nie je aktivovaný tichý režim (indikátor vypnutia zvuku nesvieti). Ak problém pretrváva, odpojte a znova pripojte adaptér.

Ako nastaviť hlasitosť zvonenia?

Otočte gombíkom HLASITOSŤ na komunikačnej jednotke na nastavenie hlasitosti zvonenia.

Čo robiť, ak je zariadenie vystavené vode?

Okamžite odpojte sieťový adaptér a zariadenie osušte suchou handričkou. Zariadenie nepoužívajte, kým nie je úplne suché. Komunikačná jednotka nie je vodotesná.

Je možné používať interkom bez zvončeka?

Nie, domový zvonček je nevyhnutný, pretože obsahuje vonkajší reproduktor a mikrofón. Systém je navrhnutý na prevádzku s oboma jednotkami.

Ako aktivovať tichý režim?

Stlačte tlačidlo VYPNUTIE ZVUKU na komunikačnej jednotke. Zodpovedajúci indikátor sa rozsvieti. Keď návštevník zazvoní, indikátor bliká, ale zvonenie nezaznie.

Čo robiť v prípade núdze?

Podržte stlačené tlačidlo ALARM na komunikačnej jednotke. Alarmová siréna sa spustí cez reproduktor zvončeka.

Ako čistiť interkom?

Použite suchú a jemnú handričku. Nikdy nepoužívajte rozpúšťadlá, alkohol ani abrazívne prostriedky, ktoré by mohli poškodiť povrchy.

NÁVOD NA OBSLUHU SASPH110 KONIG

Zvukový telefón s dverovým zvončekom na komunikáciu s návštevníkmi. Vybavený tlačidlom odomknutia pre elektronické zámky (elektronický zámok nie je súčasťou). Domáci telefón je vybavený ovládačom hlasitosti a niekol’kými d’alšími tlačidlami a indikátormi na praktické používanie tohto produktu.

• Pred inštaláciou a používaním výrobku odporúčame, aby ste si prečítali tento návod.
- Uschovajte si do budúcnosti tento návod na bezpečnom mieste.

Bezpečnostné opatrenia

Ak sa vyskytne problém, odpojte tento produkt z elektrickej siete. Interiérovú jednotku na komunikáciu nevystavuje účinkom vody a vlhkosti.

Obsah balenia

1x jednotka na komunikáciu

1x dverový zvonček s krytom proti účinkom dažda

Technické špecifikácie

Dverový zvonček

• Prevádzkové napätie: dodávané jednotkou na komunikáciu
  • Komunikačný systém: duplexný
• Ochrana: IP24
  • Prevádzková teplota: -20 °C až +50 °C
  • Hmotnost: 84 g
• Rozmery: 127 x 38 x 48 mm (vrátane krytu proti účinkom dažda)

KÖNIG

SLOVENSKY

Jednotka na komunikáciu

• Prevádzkové napätie: Jednosm. 12 V
• Komunikačný systém: duplexný
• Hmotnost: 346 g
• Rozmery: 200 x 195 x 32 mm (vrátane telefónu)

Reproduktor Tlačidlo dverového zvončeka Mikrofón

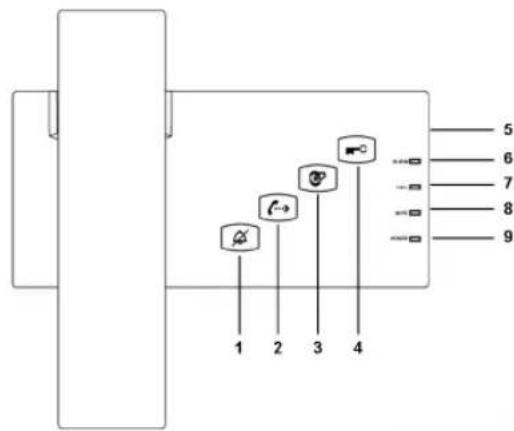

Jednotka na komunikáciu

1 2 3 4 5 6 7 8 9

1. Tlačidlo STLMIŽ
2. INTERNÉ volanie (nevztahuje sa na tento model)
3. Tlačidlo ALARM
4. Tlačidlo ODOMKNÚŤ
5. Ovládanie HLASITOSTI
6. Indikátor ALARMU
7. Indikátor VOLANIA (nevztahuje sa na tento model)
8. Indikátor STLMENIA
9. Indikátor NAPÁJANIA

KÖNIG

SLOVENSKY

Pokyny na inštaláciu Systém

2-žilový pripojovací kábel (je súčastou balenia) Elektronický zámok (nie je súčastou balenia) Napájanie, jednosm. 12 V (je súčastou balenia)

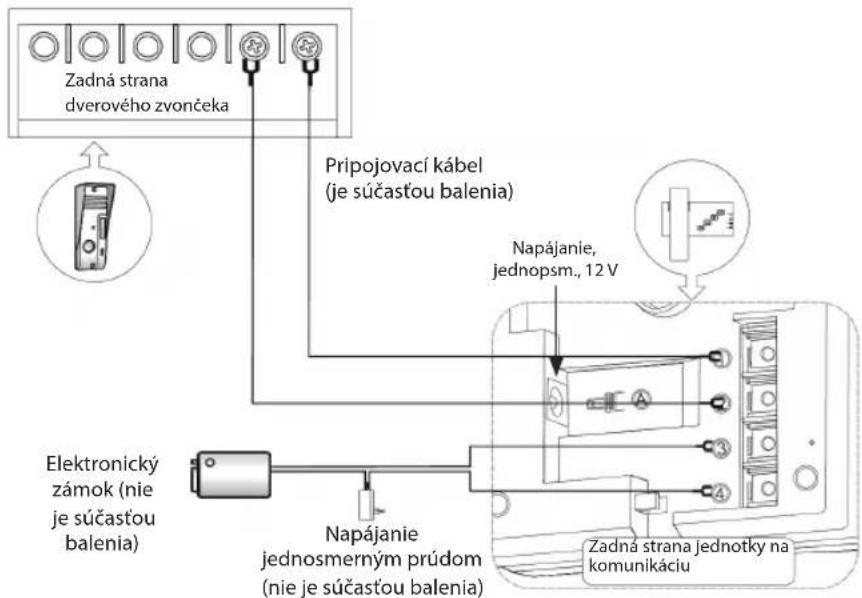

Dverový zvonček a jednotku na komunikáciu nainštalujte podľa dolu uvedenej schémy.

Zadná strana dverového zvončeka Pripojovací kábel (je súčastou balenia) Napájanie, jednopsm., 12 V Elektronický zámok (nie je súčastou balenia) Napájanie jednosmerným prúdom (nie je súčastou balenia) Zadná strana jednotky na komunikáciu

Dverový zvonček

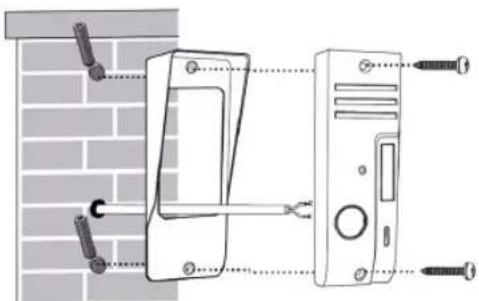

Dverový zvonček nainštalujte na stenu alebo na rám dverí.

KÖNIG

SLOVENSKY

Jednotka na komunikáciu

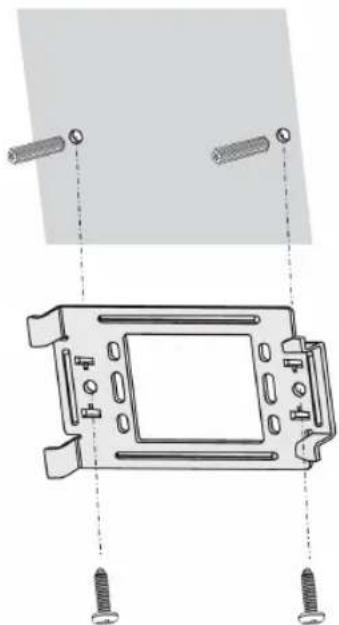

Jednotku na komunikáciu nainštalujte pomocou držiaka na stenu.

Jednotku na komunikáciu umiestnite do držiaka a zblokujte posunutím jednotky na komunikáciu dolava.

Návod na obsluhu

Komunikácia (telefón)

Hlasitost vypnete stlačením tlačidla Stlmit. Zvuk bude stlmený a rozsvieti sa indikátor stlmenia. Ked návštevník stlačí dverový zvonček, indikátor stlmenia bude blikať.

KÖNIG

SLOVENSKY

Interné volanie (tlačidlo)

V prípade núdze stlačte tlačidlo Alarm. Reproduktor dverového zvončeka začne prehrávať signál alarmu.

Odomknutie (tlačidlo)

Stlačením tlačidla Odomknút otvoríte dvere (používa sa, len ak je nainštalovaný elektronický zámok).

Hlasitost' (koliesko)

Slúži na nastavenie hlasitosti dverového zvončeka.

Údržba

Čistte len suchou tkaninou.

Nepoužívajte čistiace prostriedky ani abrazívne materiály.

Záruka

Akékolvek zmeny a/alebo úpravy výrobku majú za následok skončenie platnosti záruky. Nemôžeme prijať zodpovednosť za škody spôsobené nesprávnym používaním výrobku.

Vyhlásenie

Vzhľad a technické údaje môžu byť bez oznámenia zmenené. Všetky logá, značky a názvy výrobkov sú ochranné známky alebo registrované ochranné známky príslušných vlastníkov a ako také ich uznávame.

Likvidácia

• Tento výrobok je určený na odovzdanie do separovaného zberu na osobitnom zbernom mieste. Nelikvidujte tento výrobok spolu s domovým odpadom.
• Dalšie informácie vám poskytne predajca alebo miestny úrad zodpovedný za nakladanie s odpadom.

Tento výrobok bol vyrobený a dodaný v súlade so všetkými príslušnými predpismi a smernicami platnými pre všetky členské štáty Európskej únie. Je tiež v súlade so všetkými normami a predpismi platnými v krajine, kde sa predáva.

Formálna dokumentácia je k dispozícii na vyžiadanie. Okrem iného sem patrí: Vyhlásenie o zhode (a identite výrobku), karta bezpečnostných údajov a správa o testovaní výrobku.

So žiadostou o podporu sa obrátte na zákaznícku službu:

cez webovú lokalitu: http://www.nedis.com/en-us/contact/contact-form.htm

e-mailom: [e-mail]
