SASPH110 - Kaputelefon KONIG - Ingyenes használati útmutató

Termék típusa	Kaputelefon csengővel
Márka	König
Modell	SASPH110
Kommunikációs egység méretei	200 x 195 x 32 mm (kagylóval együtt)
Ajtócsengő méretei	127 x 38 x 48 mm (esővédővel)
Kommunikációs egység súlya	346 g
Ajtócsengő súlya	84 g
Tápellátás	12 V egyenáram (hálózati adapter mellékelve)
Kommunikációs rendszer	Duplex (kétirányú)
Védettségi fokozat (csengő)	IP24
Üzemi hőmérséklet	-20 °C és +50 °C között
Maximális kábelhossz	50 m 0,75 mm² rézkábellel
Fő funkciók	Csengő, hangtompítás, riasztás, elektronikus ajtónyitás, hangerőszabályzás
Csomagolás tartalma	Kommunikációs egység, ajtócsengő esővédővel, 12 V adapter, 2 eres csatlakozókábel, rögzítő konzol, használati utasítás
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa. Ne használjon oldószereket vagy dörzsölő anyagokat.
Biztonság	Probléma esetén húzza ki a csatlakozót. Ne tegye ki víznek vagy nedvességnek.
Garancia	Bármilyen átalakítás vagy módosítás érvényteleníti a garanciát.
Pótalkatrészek és javíthatóság	Vegye fel a kapcsolatot az ügyfélszolgálattal a weboldalon vagy e-mailben az alkatrészek vagy segítség kérése érdekében.
Általános információk	Megfelel az európai irányelveknek. Hivatalos dokumentáció kérésre elérhető.

Gyakran ismételt kérdések - SASPH110 KONIG

Hogyan szereljem fel az ajtócsengőt?

Rögzítse a csengőt a falra vagy az ajtókeretre a mellékelt konzol segítségével. Csatlakoztassa a kommunikációs egységhez a mellékelt 2 eres kábellel.

Meghosszabbítható a csatlakozókábel?

Igen, a 2 eres kábel meghosszabbítható akár 50 m-re 0,75 mm átmérőjű rézkábellel.

Hogyan használjam a nyitó funkciót?

Nyomja meg a kommunikációs egység NYITÁS gombját az ajtó kinyitásához, feltéve, hogy kompatibilis elektronikus zár van felszerelve.

Nem működik a csengő, mit tegyek?

Ellenőrizze, hogy a kommunikációs egység áram alatt van-e (tápellátás jelzőfény világít). Győződjön meg arról, hogy a némítási mód nincs aktiválva (hangtompítás jelzőfény nem világít). Ha a probléma továbbra is fennáll, húzza ki és dugja vissza az adaptert.

Hogyan állítsam be a csengő hangerejét?

Forgassa el a kommunikációs egységen található HANGERŐ gombot a csengő hangerejének beállításához.

Mit tegyek, ha a készülék víznek van kitéve?

Azonnal húzza ki a hálózati adaptert, és szárítsa meg a készüléket egy száraz ruhával. Ne használja a készüléket, amíg teljesen meg nem száradt. A kommunikációs egység nem vízálló.

Használható a kaputelefon csengő nélkül?

Nem, az ajtócsengő nélkülözhetetlen, mivel tartalmazza a külső hangszórót és mikrofont. A rendszer úgy van kialakítva, hogy mindkét egységgel működjön.

Hogyan aktiváljam a némítási módot?

Nyomja meg a kommunikációs egység HANGTOMPÍTÁS gombját. A megfelelő jelzőfény világítani kezd. Amikor egy látogató csenget, a jelzőfény villog, de a csengő nem szólal meg.

Mit tegyek vészhelyzetben?

Tartsa lenyomva a kommunikációs egység RIASZTÁS gombját. A riasztó sziréna megszólal a csengő hangszóróján keresztül.

Hogyan tisztítsam a kaputelefont?

Használjon száraz, puha ruhát. Soha ne használjon oldószereket, alkoholt vagy dörzsölő anyagokat, amelyek károsíthatják a felületeket.

HASZNÁLATI ÚTMUTATÓ SASPH110 KONIG

• Bevezetés 37
  • Biztonsági óvintézkedések 37
  • A csomag tartalma 37
  • Müszaki adatok 37
  • A termék leírása 38
  • Üzembe helyezési útmutató 39
• Használati útmutató 40
  • Karbantartás 41
  • Jótállás 41
  • Felelősségelhárító nyilatkozat 41
  • Leselejtezés 41

Bevezetés

Ajtócsengős ajtótelefon. Nyitógomb is van rajta elektronikus ajtózárakhoz (ezeket külön kell megvenni). Hangerőszabályozó és számos működtetőgomb és kijelző teszi kényelmessé használatát.

• Kérjük, hogy a termék üzembe állítása/használata előtt olvassa el ezt a használati útmutatót.
  • A használati útmutatót tartsa biztonságos helyen, mert a jövőben még szüksége lehet rá.

Biztonsági óvintézkedések

Kösse le a terméket a hálózati feszültségről, ha nem, vagy rendellenesen működik. Vigyázzon, hogy ne érje a beltéri válaszolóegységet víz vagy nedvesség.

A csomag tartalma

1x válaszolóegység
1x ajtócsengő esővédővel
1x 12 V-os hálózati tápegység
1x csatlakozókábel
1x szerelőanyag csomag
1x Használati útmutató

Müszaki adatok

Ajtócsengő

• Tápfeszültség: A válaszolóegységtől
• Kommunikációs mód: kétirányú
• Védettség: IP24
- Üzemi hömérséklettartomány: -20 °C–50 °C
• Tömeg: 84 g
- Méretek: 127 x 38 x 48 mm (az esővédővel együtt)

KÖNIG

MAGYAR

Válaszolóegység

• Tápfeszültség: 12 V=
• Kommunikációs mód: kétirányú
• Tömeg: 346 g
- Méretek: 200 x 195 x 32 mm (a kézibeszélővel együtt)

A válaszolóegység és a kültéri egység kéteres kábellel kapcsolódik egymáshoz, amely 0,75 mm-es rézeres kábel használata esetén legfeljebb 50 m hosszú lehet.

A termék leírása

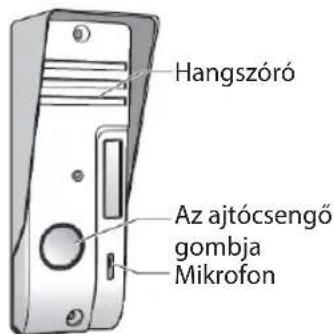

Ajtócsengő

Hangszóró Az ajtócsengő gombja Mikrofon

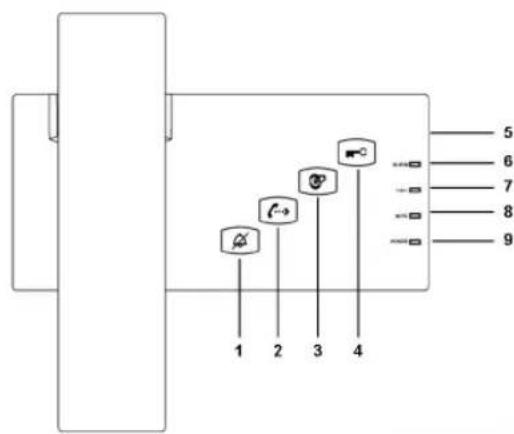

Válaszolóegység

1 2 3 4 5 6 7 8 9

1. NÉMÍTÓ gomb
2. HÁZItelefon

(ennél a típusnál nincs szerepe)

1. RIASZTÁS gomb
2. NYITÓ gomb
3. HANGERŐszabályozó
4. Riasztásjelző
5. HÍVÁSjelző lámpa (ennél a típusnál nincs szerepe)
6. NÉMÍTÁSjelző lámpa
7. BEKAPCSOLÁSjelző

KÖNIG

MAGYAR

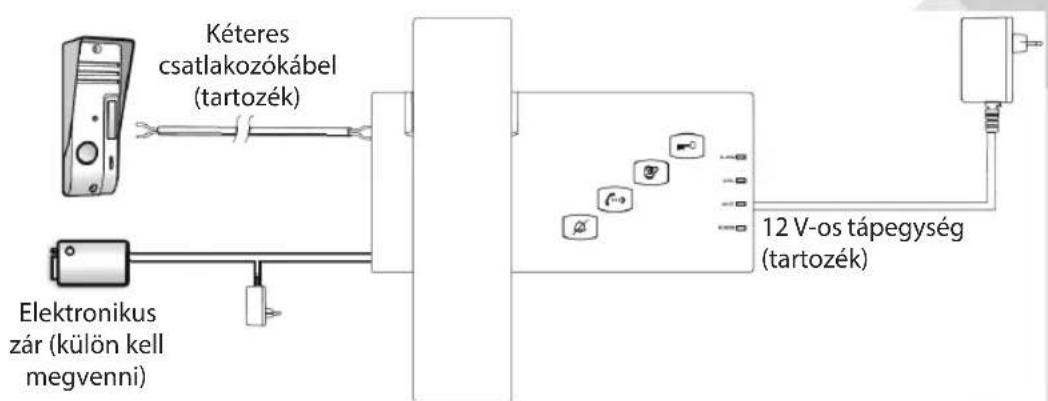

Üzembe helyezési útmutató Rendszer

Kéteres csatlakozókábel (tartozék) Elektronikus zár (külön kell megvenni) 12 V-os tápegység (tartozék)

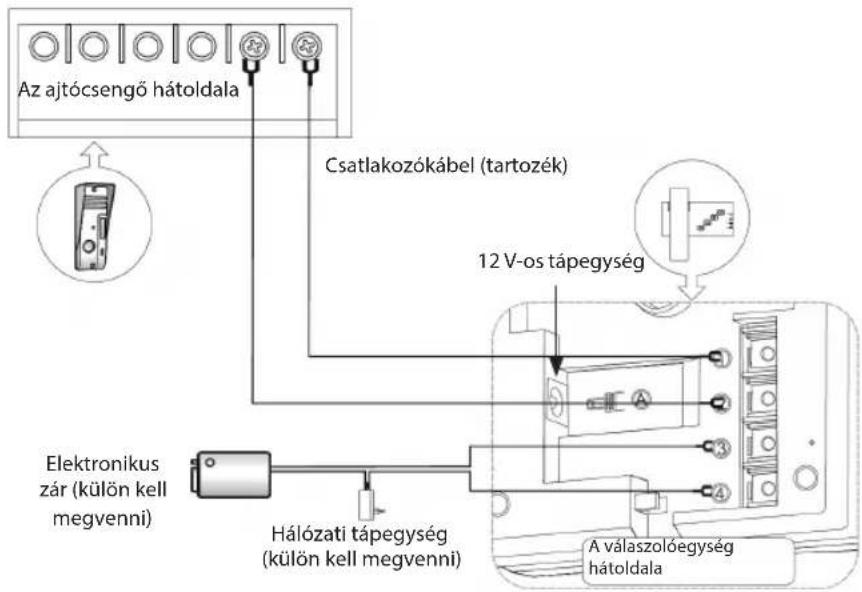

Kapcsolja össze az ajtócsengőt és a válaszolóegységet az alábbi rajz szerint

Az ajtócsengő hátoldala Csatlakozókábel (tartozék) 12 V-os tápegység Elektronikus zár (külön kell megvenni) Hálózati tápegység (külön kell megvenni) A válaszolóegység hátoldala

Ajtócsengő Szerelje az ajtócsengőt a falra vagy az ajtókeretre.

KÖNIG

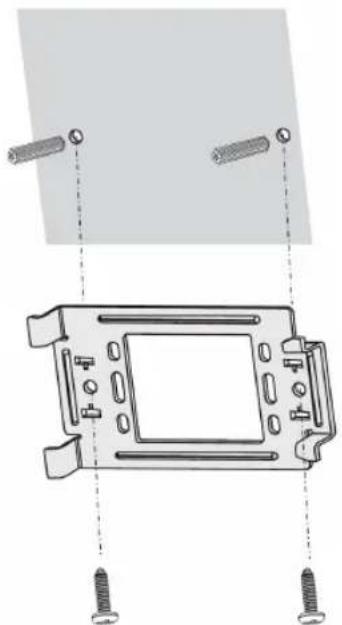

Szerelje a válaszolóegységet a falra a falitartó segítségével.

A válaszolóegység balra tolásával rögzítse az egységet a falitartóban

Használati útmutató

Válaszolás (kézibeszélővel)

Ha a látogató megnyomja az ajtócsengő gombját, a válaszolóegység négyet csenget. A kézibeszélő felemelésével beszélgethet a látogatóval.

Némító (gomb)

A csendes üzemmód bekapcsolásához nyomja meg a némító gombot. A csengő ekkor kikapcsolódik és csak a jelzőlámpa jelez. Ha a látogató megnyomja az ajtócsengő gombját, a némító jelzőlámpája villog.

KÖNIG

MAGYAR

Házitelefon (gomb)

Ennél a típusnál nincs szerepe.

RIASZTÁS (gomb)

Ha segítséget szeretne hívni, nyomja meg többször a riasztás gombját. Az ajtócsengő hangszórája riasztó hangjelzést ad.

Nyitó (gomb)

Az ajtó kinyitásához nyomja meg a nyitógombot (csak akkor működik, ha az egység össze van kapcsolva az elektronikus ajtózárral).

Hangerő (szabályozógomb)

Itt állíthatja be a csengetés hangerejét.

Karbantartás

Csak száraz ronggyal tisztítsa.

Ne használjon oldószert vagy súrolószereket.

Jótállás

A termék illetéktelen módosítása érvényteleniti jótállást. Nem vállalunk felelősséget a termék szakszerűtlen használata miatti károkért.

Felelősségelháritó nyilatkozat

A termék kialakítása és műszaki jellemzői előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és védjegy a megfelelő tulajdonos védjegye vagy bejegyzett védjegye, azokat ennek tiszteletben tartásával említjük.

Leselejtezés

• A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni. Ne dobja ki a készüléket a háztartási hulladékokkal együtt.
• További információért lépjen kapcsolatba a forgalmazóval vagy a hulladékkezelésért felelős helyi hatósággal.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza: Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: [e-mail]

telefon: [phone] (munkaidöben)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLLANDIA
