SASPH110 - Εσωτερική τηλεφωνία KONIG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ενδοεπικοινωνία με κουδούνι πόρτας
Μάρκα	König
Μοντέλο	SASPH110
Διαστάσεις μονάδας επικοινωνίας	200 x 195 x 32 mm (με ακουστικό)
Διαστάσεις κουδουνιού πόρτας	127 x 38 x 48 mm (με κάλυμμα βροχής)
Βάρος μονάδας επικοινωνίας	346 g
Βάρος κουδουνιού πόρτας	84 g
Τροφοδοσία	12 V DC (περιλαμβάνεται μετασχηματιστής)
Σύστημα επικοινωνίας	Αμφίδρομη (διπλής κατεύθυνσης)
Βαθμός προστασίας (κουδούνι)	IP24
Θερμοκρασία λειτουργίας	-20 °C έως +50 °C
Μέγιστο μήκος καλωδίου	50 m με καλώδιο χαλκού 0,75 mm²
Κύριες λειτουργίες	Κουδούνισμα, σίγαση, συναγερμός, ηλεκτρονικό άνοιγμα πόρτας, ρύθμιση έντασης
Περιεχόμενα συσκευασίας	Μονάδα επικοινωνίας, κουδούνι πόρτας με κάλυμμα βροχής, μετασχηματιστής 12 V, καλώδιο σύνδεσης 2 συρμάτων, βάση στήριξης, εγχειρίδιο
Συντήρηση και καθαρισμός	Καθαρίζετε μόνο με στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα.
Ασφάλεια	Αποσυνδέστε σε περίπτωση προβλήματος. Μην εκθέτετε σε νερό ή υγρασία.
Εγγύηση	Οποιαδήποτε αλλοίωση ή τροποποίηση ακυρώνει την εγγύηση.
Ανταλλακτικά και επισκευασιμότητα	Επικοινωνήστε με την εξυπηρέτηση πελατών μέσω της ιστοσελίδας ή μέσω email για ανταλλακτικά ή βοήθεια.
Γενικές πληροφορίες	Συμμορφώνεται με τις ευρωπαϊκές οδηγίες. Επίσημη τεκμηρίωση διαθέσιμη κατόπιν αιτήματος.

Συχνές ερωτήσεις - SASPH110 KONIG

Πώς να εγκαταστήσω το κουδούνι πόρτας;

Στερεώστε το κουδούνι στον τοίχο ή στο πλαίσιο της πόρτας χρησιμοποιώντας την παρεχόμενη βάση. Συνδέστε το στη μονάδα επικοινωνίας μέσω του περιλαμβανόμενου καλωδίου 2 συρμάτων.

Μπορώ να επεκτείνω το καλώδιο σύνδεσης;

Ναι, το καλώδιο 2 συρμάτων μπορεί να επεκταθεί έως 50 m με καλώδιο χαλκού διαμέτρου 0,75 mm.

Πώς να χρησιμοποιήσω τη λειτουργία ξεκλειδώματος;

Πατήστε το κουμπί ΞΕΚΛΕΙΔΩΜΑ στη μονάδα επικοινωνίας για να ανοίξετε την πόρτα, υπό την προϋπόθεση ότι έχει εγκατασταθεί συμβατή ηλεκτρονική κλειδαριά.

Το κουδούνισμα δεν λειτουργεί, τι να κάνω;

Ελέγξτε ότι η μονάδα επικοινωνίας τροφοδοτείται (ένδειξη τροφοδοσίας αναμμένη). Βεβαιωθείτε ότι η λειτουργία σίγασης δεν είναι ενεργοποιημένη (ένδειξη σίγασης σβηστή). Αν το πρόβλημα επιμένει, αποσυνδέστε και επανασυνδέστε τον μετασχηματιστή.

Πώς να ρυθμίσω την ένταση του κουδουνίσματος;

Γυρίστε τον διακόπτη ΕΝΤΑΣΗ που βρίσκεται στη μονάδα επικοινωνίας για να ρυθμίσετε την ένταση του κουδουνίσματος.

Τι να κάνω αν η συσκευή εκτεθεί σε νερό;

Αποσυνδέστε αμέσως τον μετασχηματιστή και στεγνώστε τη συσκευή με στεγνό πανί. Μη χρησιμοποιείτε τη συσκευή μέχρι να στεγνώσει τελείως. Η μονάδα επικοινωνίας δεν είναι αδιάβροχη.

Μπορώ να χρησιμοποιήσω την ενδοεπικοινωνία χωρίς κουδούνι;

Όχι, το κουδούνι πόρτας είναι απαραίτητο καθώς περιέχει το εξωτερικό ηχείο και μικρόφωνο. Το σύστημα έχει σχεδιαστεί για να λειτουργεί με τις δύο μονάδες.

Πώς να ενεργοποιήσω τη λειτουργία σίγασης;

Πατήστε το κουμπί ΣΙΓΑΣΗ στη μονάδα επικοινωνίας. Η αντίστοιχη ένδειξη ανάβει. Όταν χτυπάει επισκέπτης, η ένδειξη αναβοσβήνει αλλά το κουδούνισμα δεν ακούγεται.

Τι να κάνω σε περίπτωση έκτακτης ανάγκης;

Κρατήστε πατημένο το κουμπί ΣΥΝΑΓΕΡΜΟΣ στη μονάδα επικοινωνίας. Η σειρήνα συναγερμού θα ενεργοποιηθεί μέσω του ηχείου του κουδουνιού.

Πώς να καθαρίσω την ενδοεπικοινωνία;

Χρησιμοποιήστε ένα στεγνό και μαλακό πανί. Μη χρησιμοποιείτε ποτέ διαλύτες, αλκοόλ ή λειαντικά προϊόντα που μπορεί να καταστρέψουν τις επιφάνειες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SASPH110 KONIG

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 62)

Πίνακας Περιεχομένων

• Εισαγωγή 62
• Προφυλάξεις ασφαλείας 62
• Περιεχόμενο συσκευασίας 62
• Τεχνικές Προδιαγραφές 62
• Περιγραφή προϊόντος 63
• Οδηγίες εγκατάστασης 64
• Οδηγίες χρήσης 65
• Συντήρηση 66
• Εγγύηση 66
• Δήλωση αποποίησης ευθύνης 66
• Απόρριψη 66

Εισαγωγή

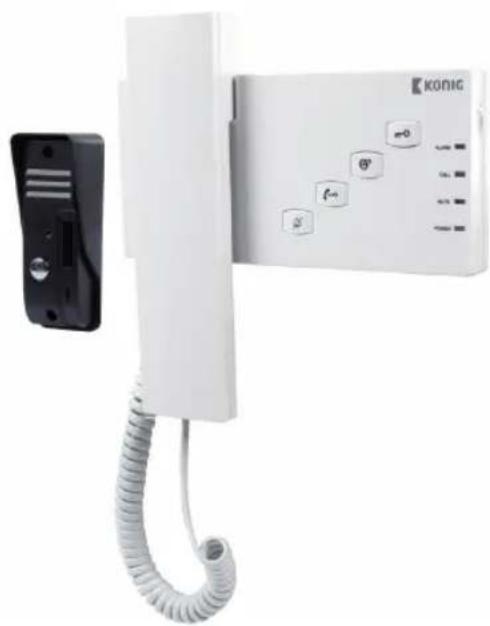

Ακουστικό τηλέφωνο με κουδούνι για να απαντάτε στους επισκέπτες. Διαθέτει κουμπί ξεκλειδώματος για ηλεκτρονικές κλειδαριές (δεν περιλαμβάνεται). Διακόπτης ρύθμισης έντασης και διάφορα κουμπιά και ενδείξεις λειτουργίας για εύκολη χρήση.

• Σας συνιστούμε να διαβάσετε το παρόν εγχειρίδιο πριν την εγκατάσταση/χρήση αυτού του προϊόντος.
  • Φυλάξτε το εγχειρίδιο σε ασφαλές μέρος για μελλοντική αναφορά.

Προφυλάξεις ασφαλείας

Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο σε περίπτωση που παρουσιαστεί κάποιο πρόβλημα. Μην εκθέτετε τη μονάδα απάντησης εσωτερικού χώρου σε νερό ή υγρασία.

Περιεχόμενο συσκευασίας

1x Mováda apávtησης
1x Κουδούνι με αδιάβροχο κάλυμμα
1x Αντάπτορας AC/DC 12 V
1x Καλώδιο σύνδεσης
1x Στήριγμα
1x Εγχειρίδιο

Τεχνικές Προδιαγραφές

Κουδούνι

• Τάση λειτουργίας: ανά μονάδα απάντησης
• Σύστημα επικοινωνίας: αμφίδρομο
• Προστασία: IP24
• Θερμοκρασία λειτουργίας: -20 °C \~ +50 °C
• Bápoç: 84 g
• Διαστάσεις: 127 x 38 x 48 mm (μαζί με το αδιάβροχο κάλυμμα)

KÖNIG

ΕΛΛΗΝΙΚΑ

Μονάδα απάντησης

• Τάση λειτουργίας: 12 V DC
• Σύστημα επικοινωνίας: αμφίδρομο
• Bápoç: 346 g
• Διαστάσεις: 200 x 195 x 32 mm (μαζί με το ακουστικό)

Η σύνδεση μεταξύ της μονάδας απάντησης και της εξωτερικής μονάδας πραγματοποιείται μέσω δισύρματου καλωδίου και μπορεί να επεκταθεί έως τα 50 m με τη βοήθεια χάλκινου αγωγού/0,75 mm.

Περιγραφή προϊόντος

Κουδούνι

Ηχείο Κουμπί κουδουνιού Μικρόφωνο

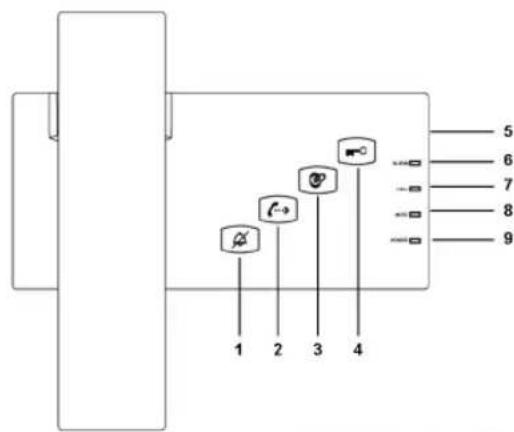

Μονάδα απάντησης

1 2 3 4 5 6 7 8 9

1. Κουμπί ΣΙΓΑΣΗΣ
2. ΕΣΩΤΕΡΙΚΗ κλήση
   (δεν ισχύει για το συγκεκριμένο μοντέλο)
3. Κουμπί ΣΥΝΑΓΕΡΜΟΥ
4. Κουμπί ΞΕΚΛΕΙΔΩΜΑΤΟΣ
5. Διακόπτης ΕΝΤΑΣΗΣ
6. 'Ενδειξη ΣΥΝΑΓΕΡΜΟΥ
7. 'Ενδειξη ΚΛΗΣΗΣ
   (δεν ισχύει για το συγκεκριμένο μοντέλο)
8. Ένδειξη ΣΙΓΑΣΗΣ
9. Ένδειξη ΙΣΧΥΟΣ

KÖNIG

ΕΛΛΗΝΙΚΑ

Οδηγίες εγκατάστασης

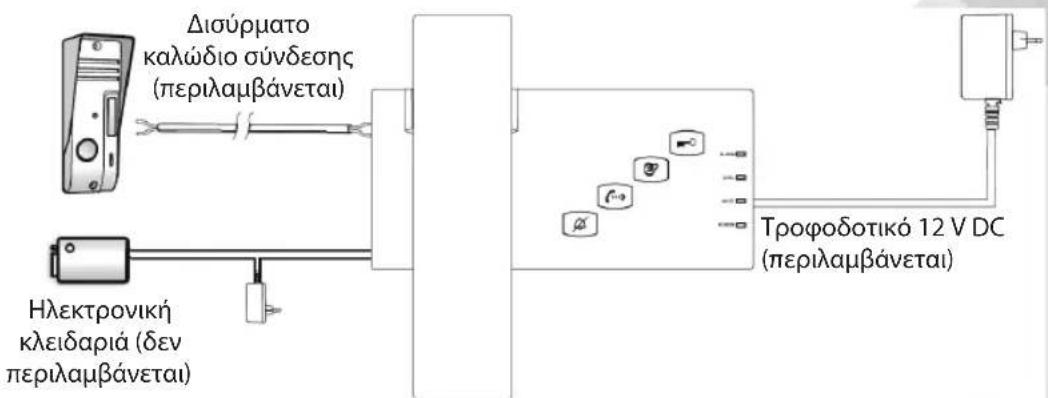

Σύστημα

Δισύρματο καλώδιο σύνδεσης (περιλαμβάνεται) Ηλεκτρονική κλειδαριά (δεν περιλαμβάνεται) Τροφοδοτικό 12 V DC (περιλαμβάνεται)

Συνδέστε το κουδούνι και τη μονάδα απάντησης σύμφωνα με το παρακάτω διάγραμμα.

Πίσω μέρος κουδουνιού Καλώδιο σύνδεσης (περιλαμβάνεται) Τροφοδοτικό 12 V DC Ηλεκτρονική κλειδαριά (δεν περιλαμβάνεται) Τροφοδοτικό DC (δεν περιλαμβάνεται) Πίσω μέρος μονάδας απάντησης

Κουδούνι

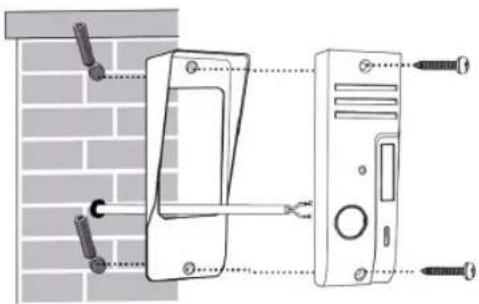

Τοποθετήστε το κουδούνι στον τοίχο ή στο πλαίσιο της πόρτας.

KÖNIG

ΕΛΛΗΝΙΚΑ

Τοποθετήστε τη μονάδα απάντησης στον τοίχο με τη βοήθεια του στηρίγματος τοίχου.

Τοποθετήστε τη μονάδα απάντησης στο στήριγμα και ασφαλίστε σέρνοντας τη μονάδα απάντησης προς τα αριστερά.

Οδηγίες χρήσης

Απάντηση (ακουστικό)

'Отав κάποιος επισκέπτης χτυπάει το κουμπί του κουδουνιού, η μονάδα απάντησης χτυπάει 4 φορές. Σηκώστε το ακουστικό για να μιλήσετε στον επισκέπτη.

Σίγαση (κουμπί)

Πατήστε το κουμπί σίγασης για αθόρυβη λειτουργία. Ο ήχος κουδουνίσματος θα απενεργοποιηθεί και θα ανάψει η ένδειξη σίγασης.Όταν κάποιος επισκέπτης χτυπήσει το κουμπί του κουδουνιού, η ένδειξη σίγασης θα αρχίσει να αναβοσβήνει.

KÖNIG

ΕΛΛΗΝΙΚΑ

Εσωτερική κλήση (κουμπί)

Δεν διατίθεται για το συγκεκριμένο μοντέλο.

Συναγερμός (κουμπί)

Σε περίπτωση έκτακτης ανάγκης, κρατήστε πατημένο το κουμπί συναγερμού. Ο ήχος συναγερμού αναπαράγεται από το ηχείο του κουδουνιού.

Ξεκλείδωμα (κουμπί)

Πατήστε το κουμπί ξεκλειδώματος για να ανοίξετε την πόρτα (ισχύει μόνο για τις πόρτες με ηλεκτρονική κλειδαριά).

'Ενταση (τροχός)

Ρυθμίστε την ένταση του κουδουνιού.

Συντήρηση

Καθαρίστε μόνο με ένα στεγνό πανί.

Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση

Η εφαρμογή αλλαγών ή/και τροποποιήσεων στο προϊόν συνεπάγεται ακύρωση της εγγύησης. Δεν φέρουμε καμία ευθύνη για πιθανές βλάβες που ενδέχεται να προκληθούν από την ακατάλληλη χρήση αυτού του προϊόντος.

Δήλωση αποποίησης ευθύνης

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.

Απόρριψη

- Autó to προϊόν προορίζεται για ξεχωριστή συλλογή σε κατάλληλο σημείο συλλογής. Μην απορρίπτετε το προϊόν μαζί με τα οικιακά απόβλητα.

Για περισσότερες πληροφορίες επικοινωνήστε με τον αντιπρόσωπό σας ή τις τοπικές αρχές διαχείρισης αποβλήτων.

Το προϊόν αυτό κατασκευάστηκε και παρέχεται σε συμμόρφωση με το σύνολο των αντίστοιχων κανονισμών και οδηγιών που ισχύουν για τα κράτη μέλη της Ευρωπαϊκής Ένωσης. Επίσης, συμμορφώνεται με το σύνολο των ισχυουσών προδιαγραφών και κανονισμών της χώρας διάθεσης.

Επίσημη τεκμηρίωση διατίθεται κατόπιν αιτήματος. Η τεκμηρίωση περιλαμβάνει, χωρίς περιορισμό, τα εξής: Δήλωση Συμμόρφωσης (και ταυτότητα προϊόντος), Δελτίο Δεδομένων Ασφάλειας Υλικού, έκθεση δοκιμής προϊόντος.

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών μας για υποστήριξη:

από τον ιστότοπο: http://www.nedis.com/en-us/contact/contact-form.htm

μέσω ηλεκτρονικού ταχυδρομείου: [e-mail]

Τηλεφωνικά: [phone] (κατά τη διάρκεια των ωρών εργασίας)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, OΛΛANΔIA
