SASPH110 - Dahili telefon KONIG - Ücretsiz kullanım kılavuzu

Ürün Türü	Kapı zili ile interkom
Marka	König
Model	SASPH110
İletişim ünitesi boyutları	200 x 195 x 32 mm (ahizeli)
Kapı zili boyutları	127 x 38 x 48 mm (yağmur koruma kapağı ile)
İletişim ünitesi ağırlığı	346 g
Kapı zili ağırlığı	84 g
Besleme	12 V DC (dahil şebeke adaptörü)
İletişim sistemi	Tam çift yönlü
Koruma sınıfı (zil)	IP24
Çalışma sıcaklığı	-20 °C ile +50 °C
Maksimum kablo uzunluğu	50 m (0,75 mm² bakır kablo ile)
Ana fonksiyonlar	Zil, sessiz mod, alarm, elektronik kapı kilidi açma, ses ayarı
Paket içeriği	İletişim ünitesi, yağmur koruma kapağı ile kapı zili, 12 V adaptör, 2 telli bağlantı kablosu, montaj braketi, kullanım kılavuzu
Bakım ve temizlik	Sadece kuru bir bezle temizleyin. Çözücü veya aşındırıcı ürünler kullanmayın.
Güvenlik	Sorun durumunda fişi çekin. Suya veya neme maruz bırakmayın.
Garanti	Herhangi bir değişiklik veya modifikasyon garantiyi geçersiz kılar.
Yedek parçalar ve onarılabilirlik	Parça veya yardım almak için web sitesi veya e-posta yoluyla müşteri hizmetleri ile iletişime geçin.
Genel bilgiler	Avrupa direktiflerine uygun. Resmi dokümantasyon talep üzerine sağlanır.

Sık sorulan sorular - SASPH110 KONIG

Kapı zilini nasıl kurarım?

Kapı zilini, verilen braketi kullanarak duvara veya kapı çerçevesine sabitleyin. Dahil edilen 2 telli kablo aracılığıyla iletişim ünitesine bağlayın.

Bağlantı kablosunu uzatabilir miyim?

Evet, 2 telli kablo 0,75 mm çapında bakır kablo ile 50 m'ye kadar uzatılabilir.

Kapı kilidi açma işlevi nasıl kullanılır?

İletişim ünitesindeki KİLİT AÇMA düğmesine basarak kapıyı açın, uyumlu bir elektronik kilit takılı olması koşuluyla.

Zil çalışmıyor, ne yapmalıyım?

İletişim ünitesinin güç aldığından emin olun (güç göstergesi yanıyor). Sessiz modun etkin olmadığını kontrol edin (ses kesme göstergesi kapalı). Sorun devam ederse adaptörü çıkarıp tekrar takın.

Zil sesi nasıl ayarlanır?

İletişim ünitesi üzerindeki SES düğmesini çevirerek zil sesini ayarlayın.

Cihaz suya maruz kalırsa ne yapmalıyım?

Şebeke adaptörünü hemen çıkarın ve cihazı kuru bir bezle kurulayın. Tamamen kuruyana kadar kullanmayın. İletişim ünitesi su geçirmez değildir.

İnterkomu zil olmadan kullanabilir miyim?

Hayır, kapı zili gereklidir çünkü dış hoparlör ve mikrofonu içerir. Sistem her iki ünite ile çalışacak şekilde tasarlanmıştır.

Sessiz mod nasıl etkinleştirilir?

İletişim ünitesindeki SES KESME düğmesine basın. İlgili gösterge yanar. Bir ziyaretçi kapıyı çaldığında gösterge yanıp söner ancak zil sesi duyulmaz.

Acil durumda ne yapmalıyım?

İletişim ünitesindeki ALARM düğmesine basılı tutun. Zilin hoparlöründen alarm sireni çalacaktır.

İnterkom nasıl temizlenir?

Yumuşak, kuru bir bez kullanın. Yüzeylere zarar verebilecek çözücüler, alkol veya aşındırıcı ürünler asla kullanmayın.

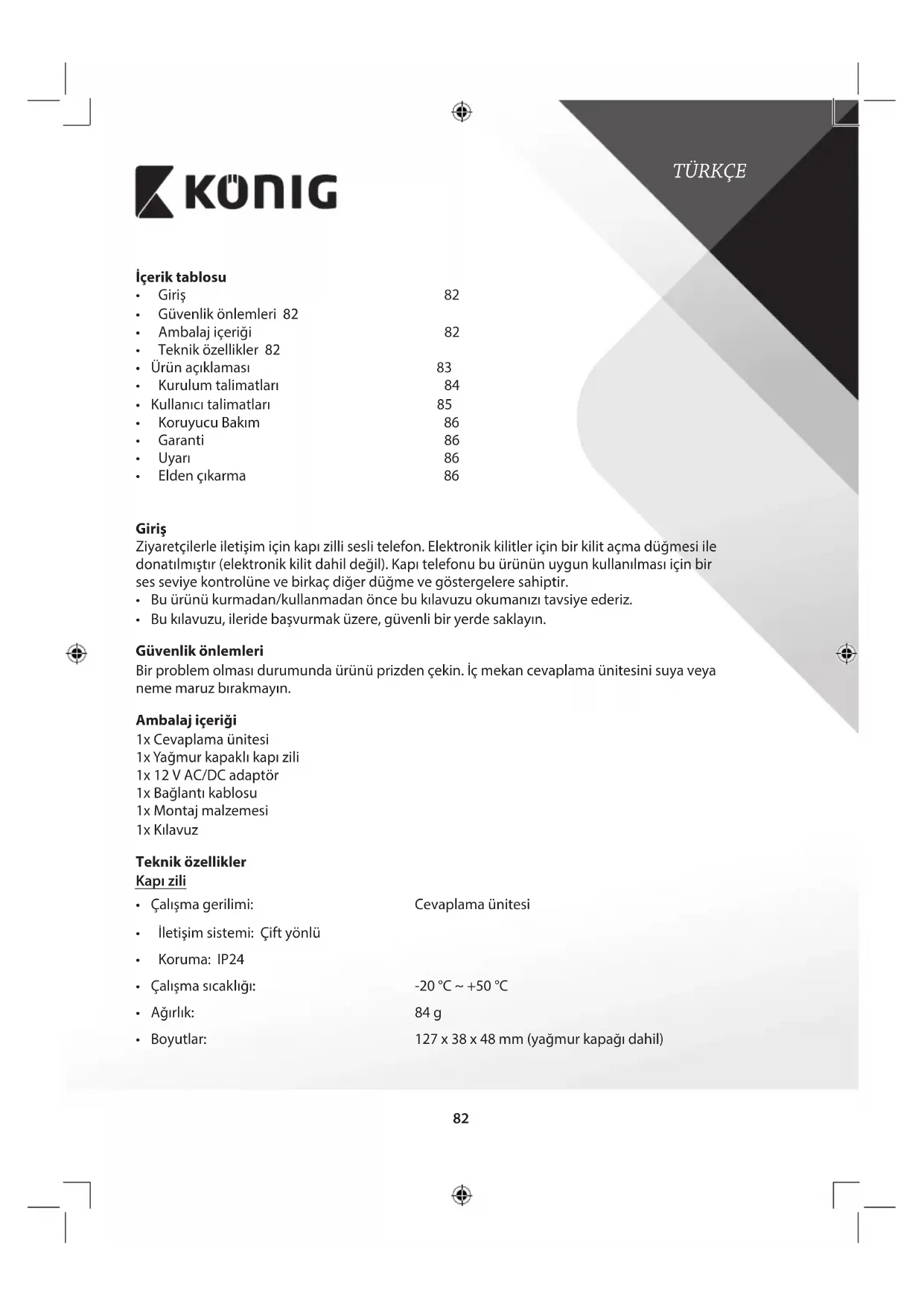

KULLANIM KILAVUZU SASPH110 KONIG

• Giriş 82
• Güvenlik önlemleri 82
• Ambalaj içeriği 82
- Teknik özellikler 82
- Ürün açıklaması 83
• Kurulum talimatları 84
- Kullanıcı talimatları 85
• Koruyucu Bakım 86
• Garanti 86
• Uyarı 86
• Elden çıkarma 86

Giriş

Ziyaretçilerle iletişim için kapı zilli sesli telefon. Elektronik kilitler için bir kilit açma düğmesi ile donatılmıştır (elektronik kilit dahil değil). Kapı telefonu bu ürünün uygun kullanılması için bir ses seviye kontrolüne ve birkaç diğer düzme ve göstergelere sahiptir.

• Bu ürünü kurmadan/kullanmadan önce bu kılavuzu okumanızı tavsiye ederiz.
• Bu kılavuzu, ileride başvurmak üzere, güvenli bir yerde saklayın.

Güvenlik önlemleri

Bir problem olması durumunda ürünü prizden çekin. İç mekan cevaplama ünitesini suya veya neme maruz bırakmayın.

Ambalaj içeriği

1x Cevaplama ünitesi

1x Yağmur kapaklı kapı zili

• Çalışma gerilimi: Cevaplama ünitesi
• İletişim sistemi: Çift yönlü
• Koruma: IP24
• Çalışma sıcaklığı: -20 °C \~ +50 °C
• Ağırlık: 84 g
• Boyutlar: 127 x 38 x 48 mm (yağmur kapağı dahil)

KÖNIG

TÜRKÇE

Cevaplama ünitesi

• Çalışma gerilimi: 12 V DC
• İletişim sistemi: Çift yönlü
• Ağırlık: 346 g
  • Boyutlar: 200 x 195 x 32 mm (ahize dahil)

Cevaplama ünitesi ve dış mekan ünitesi arasındaki bağlantı 2 metrelik kablo aracılığıyla sağlanır ve bir bakır/0,75 mm kablo ile 50 m'ye kadar uzatılabilir.

Ürün açıklaması

Kapı zili

Hoparlör Kapı zili düğmesi Mikrofon

Cevaplama ünitesi

1 2 3 4 5 6 7 8 9

1. SES KAPATMA tuşu
2. DAHİLİ arama (bu model için geçerli değil)
3. ALARM düğmesi
4. KİLİT AÇMA düğmesi
5. SES SEVİYESİ kontrolü
6. ALARM göstergesi
7. ARAMA göstergesi (bu model için geçerli değil)
8. SESSİZ göstergesi
9. GÜÇ göstergesi

KÖNIG

TÜRKÇE

Kurulum talimatları Sistem

2 tel bağlantı kablosu (dahil) Elektronik kilit (dahil değil) Güç 12 V DC (dahil)

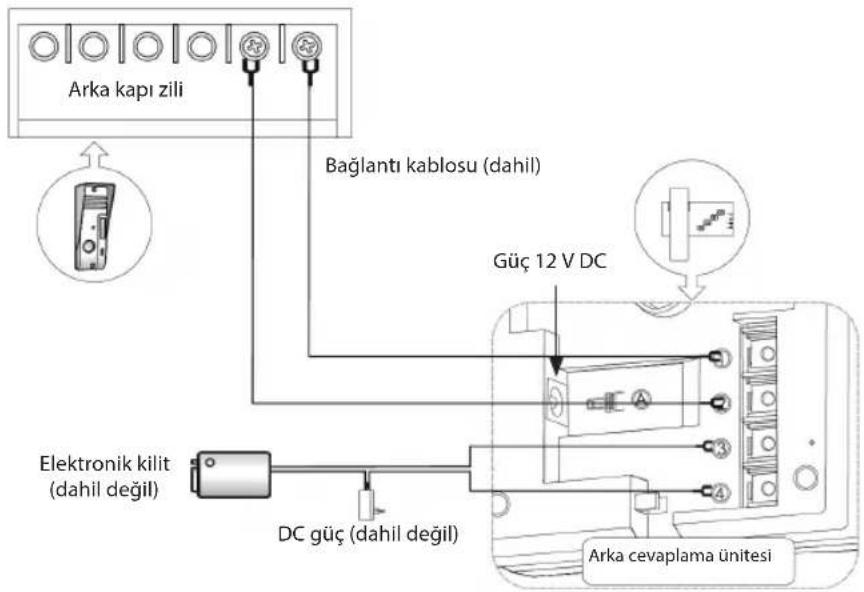

Kapı zilini ve cevaplama ünitesini aşağıdaki şemaya göre bağlayın.

Arka kapı zili Bağlantı kablosu (dahil) Güç 12 V DC Elektronik kilit (dahil değil) DC güç (dahil değil) Arka cevaplama ünitesi

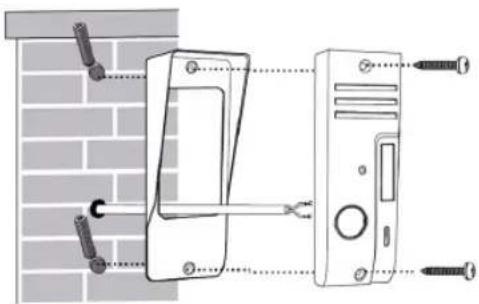

Kapı zili Kapı zilini duvara veya kapı çerçevesine kurun.

KÖNIG

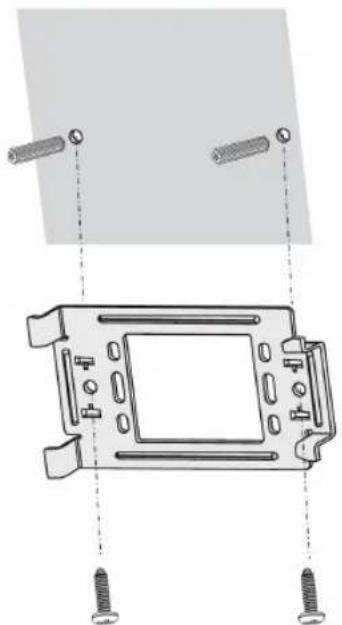

Duvar mesnetlerini kullanarak cevaplama ünitesini duvara kurun.

Cevaplama ünitesini tırnaklara yerleştin ve cevaplama ünitesini sola doğru kaydırarak kilitleyin.

Kullanıcı talimatları

Cevaplama (ahize)

Bir ziyaretçi kapı ziline bastığında cevaplama ünitesi 4 kez çalacaktır. Ziyaretçiyle konuşmak için ahizeyi kaldırın.

Ses kapatma tuşu

Sessiz düğmesine basarak sesi kapatın. Ses kapatılacaktır ve sessiz göstergesi yanacaktır. Bir ziyaretçi kapı ziline bastığında sessiz işareti yanıp sönecektir.

KÖNIG

TÜRKÇE

Dahili arama (düğme)

Bu model için geçerli değildir.

Alarm (düğme)

Acil bir durumda alarm düğmesine basın. Kapı zilinin hoparlörü alarm sinyali çalacaktır.

Kilit açma (düğme)

Kapıyı açmak için kilit açma düğmesine basın (sadece elektronik kilit kurulduğunda geçerlidir).

Ses (çark)

Kapı zilinin ses seviyesini ayarlayın.

Koruyucu Bakım

Ürünü sadece kuru bir bezle temizleyin.

Temizlik solventleri veya aşındırıcılar kullanmayın.

Garanti

Ürün üzerindeki tüm değişikliler ve/veya modifikasyonlar garantiyi geçersiz kılar. Bu ürünün hatalı kullanımından kaynaklanan hasarlar için hiç bir sorumluluk Kabul edemeyiz.

Uyari

Tasarımlar ve özellikler önceden haber verilmeksizin değiştirilebilir. Tüm logolar, markalar ve ürün adları ticari markalardır veya ilgili sahiplerinin kayıtlı ticari markalarıdır ve bundan dolayı böyle geçerlidir.

Elden çıkarma

• Bu ürün, uygun bir toplama noktasında ayrı olarak toplanmak üzere belirlenmiştir. Bu ürünü evsel artıklarla birlikte atmayın.
• Daha fazla bilgi için satıcınıza ya da atık yönetiminden sorumlu yerel mercilere danışın.

Bu ürün tüm Avrupa Birliği üye ülkeleri için geçerli olan ilgili tüm yönetmelikler ve yönergelere uygun olarak üretilmiş ve tedarik edilmiştir. Ayrıca satıldığı ülkedeki tüm geçerli şartnameler ve yönetmeliklere uygundur.

Talep edilmesi durumunda resmi belgelendirme sağlanabilir. Bu aşağıdakikeri içerir ancak bunlarla sınırlı değildir: Uygunluk Beyanı (ve ürün kimliği), Malzeme Güvenliği Veri Sayfası, ürün test raporu.

Lütfen destek için müşteri hizmetleri masamızla irtibat kurun:

web sitesi aracılığıyla: http://www.nedis.com/en-us/contact/contact-form.htm

e-posta aracılığıyla: [e-mail]

telefonla: [phone] (mesai saatlerinde)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, THE NETHERLANDS (HOLLANDA)
