SASPH110 - Porttelefon KONIG - Gratis bruksanvisning och manual

Produkttyp	Porttelefon med dörrklocka
Märke	König
Modell	SASPH110
Kommunikationsenhetens mått	200 x 195 x 32 mm (med handenhet)
Dörrklockans mått	127 x 38 x 48 mm (med regnskydd)
Kommunikationsenhetens vikt	346 g
Dörrklockans vikt	84 g
Strömförsörjning	12 V DC (nätadapter ingår)
Kommunikationssystem	Duplex (dubbelriktad)
Skyddsklass (dörrklocka)	IP24
Driftstemperatur	-20 °C till +50 °C
Maximal kabellängd	50 m med 0,75 mm² kopparkabel
Huvudfunktioner	Ringsignal, ljudavstängning, larm, elektronisk dörröppnare, volymjustering
Förpackningens innehåll	Kommunikationsenhet, dörrklocka med regnskydd, 12 V-adapter, 2-tråds anslutningskabel, monteringsfäste, manual
Underhåll och rengöring	Rengör endast med torr trasa. Använd inte lösningsmedel eller slipande medel.
Säkerhet	Koppla bort vid problem. Utsätt inte för vatten eller fukt.
Garanti	Alla ändringar eller modifieringar ogiltigförklarar garantin.
Reservdelar och reparationsmöjligheter	Kontakta kundtjänst via webbplatsen eller e-post för att få delar eller assistans.
Allmän information	Överensstämmer med EU-direktiv. Officiell dokumentation finns på begäran.

Vanliga frågor - SASPH110 KONIG

Hur installerar man dörrklockan?

Fäst dörrklockan på väggen eller dörrkarmen med hjälp av medföljande fäste. Anslut den till kommunikationsenheten via den medföljande 2-trådskabeln.

Kan man förlänga anslutningskabeln?

Ja, 2-trådskabeln kan förlängas upp till 50 m med en kopparkabel med diameter 0,75 mm.

Hur använder man upplåsningsfunktionen?

Tryck på UPPÅSNING knappen på kommunikationsenheten för att öppna dörren, förutsatt att ett kompatibelt elektroniskt lås är installerat.

Ringsignalen fungerar inte, vad gör jag?

Kontrollera att kommunikationsenheten är strömförsörjd (strömindikatorn lyser). Se till att tyst läge inte är aktiverat (ljudavstängningsindikatorn är släckt). Om problemet kvarstår, koppla bort och återanslut adaptern.

Hur justerar man ringsignalens volym?

Vrid VOLYM ratten på kommunikationsenheten för att justera ringsignalens volym.

Vad gör man om apparaten utsätts för vatten?

Koppla omedelbart bort nätadaptern och torka apparaten med en torr trasa. Använd inte apparaten förrän den är helt torr. Kommunikationsenheten är inte vattentät.

Kan man använda porttelefonen utan dörrklocka?

Nej, dörrklockan är nödvändig eftersom den innehåller den externa högtalaren och mikrofonen. Systemet är utformat för att fungera med båda enheterna.

Hur aktiverar man tyst läge?

Tryck på LJUDAVSTÄNGNING knappen på kommunikationsenheten. Motsvarande indikator tänds. När en besökare ringer, blinkar indikatorn men ringsignalen hörs inte.

Vad gör man i nödfall?

Håll LARM knappen på kommunikationsenheten intryckt. Larmsirenen aktiveras via dörrklockans högtalare.

Hur rengör man porttelefonen?

Använd en torr, mjuk trasa. Använd aldrig lösningsmedel, alkohol eller slipande rengöringsmedel som kan skada ytorna.

BRUKSANVISNING SASPH110 KONIG

Innehållsförteckning

• Inledning 47
• Säkerhetsanvisningar 47
• Förpackningens innehåll 47
• Tekniska specifikationer 47
- Produktbeskrivning 48
• Installationsinstruktioner 49
• Bruksanvisning 50
• Underhåll 51
• Garanti 51
• Friskrivningsklausul 51
• Kassering 51

Inledning

Ljudtelefon med dörrklocka för att svara besökare. Utrustad med en upplåsningsknapp för elektroniska lås (ingår ej). Volymkontroll och flera funktionsknappar och indikatorer för bekväm användning.

• Vi rekommenderar att du läser denna bruksanvisning innan du installerar/använder produkten.
• Förvara bruksanvisningen på en säker plats för framtida referens.

Koppla bort produkten från elnätet om problem skulle uppstå. Utsätt inte inomhus svarsenheten för vatten eller fukt.

Förpackningens innehåll

1x Svarsenhet

1x Dörrklocka med regnskydd

1x 12 V AC/DC-adapter

1x Anslutningskabel

1x monteringsmaterial

1x manual

Tekniska specifikationer

Dörrklocka

• Driftspänning: Genom svarsenhet
• Kommunikationssystem: duplex
- Skydd: IP24
• Driftstemperatur: -20^ +50^
• Vikt: 84 g
• Mått: 127 x 38 x 48 mm (inklusive regnskydd)

KÖNIG

SVENSKA

Svarsenhet

• Driftspänning: 12 V DC
• Kommunikationssystem: duplex
• Vikt: 346 g
• Mått: 200 x 195 x 32 mm (inklusive telefon)

Anslutningen mellan svarsenheten och utomhusenheten sker via en 2-ledarkabel och kan utökas till 50 m med koppar/0,75 mm kabel.

Produktbeskrivning

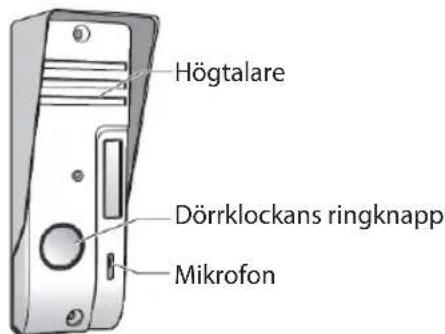

Dörrklocka

Högtalare Dörrklockans ringknapp Mikrofon

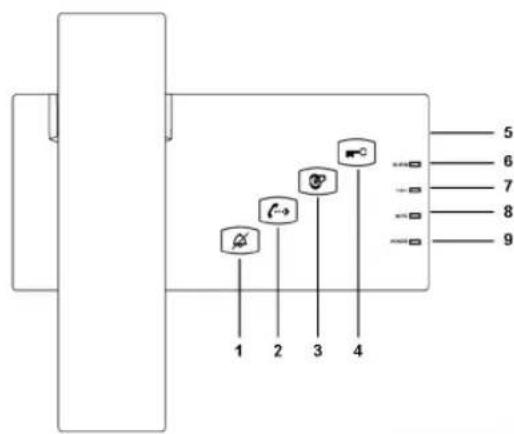

Svarsenhet

1 2 3 4 5 6 7 8 9

1. MUTE-knapp
2. INTERN uppringning (inte för denna modell)
3. ALARM-knapp
4. UPPLÅS-knapp
5. VOLYM-kontroll
6. LARM-Indikator
7. SAMTALS-indikator (inte för denna modell)
8. MUTE-indikator
9. POWER-indikator

KÖNIG

SVENSKA

Installationsinstruktioner

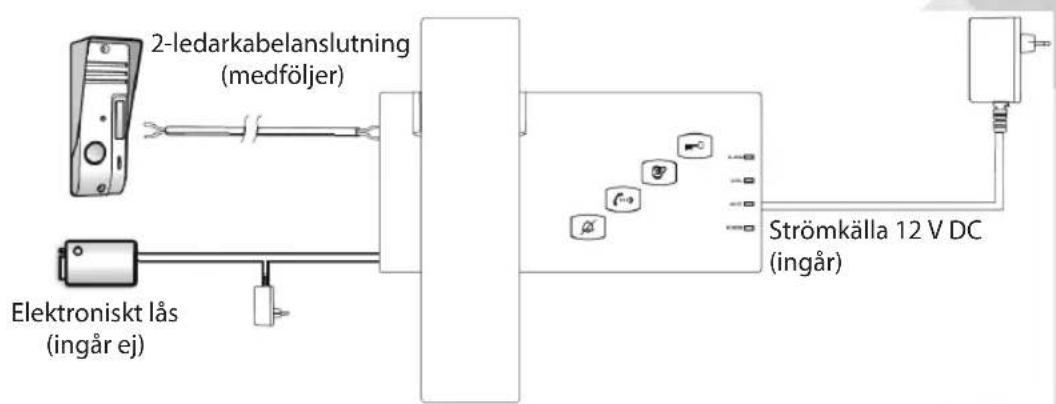

System

2-ledarkabelanslutning (medföljer) Elektroniskt lås (ingår ej) Strömkälla 12 V DC (ingår)

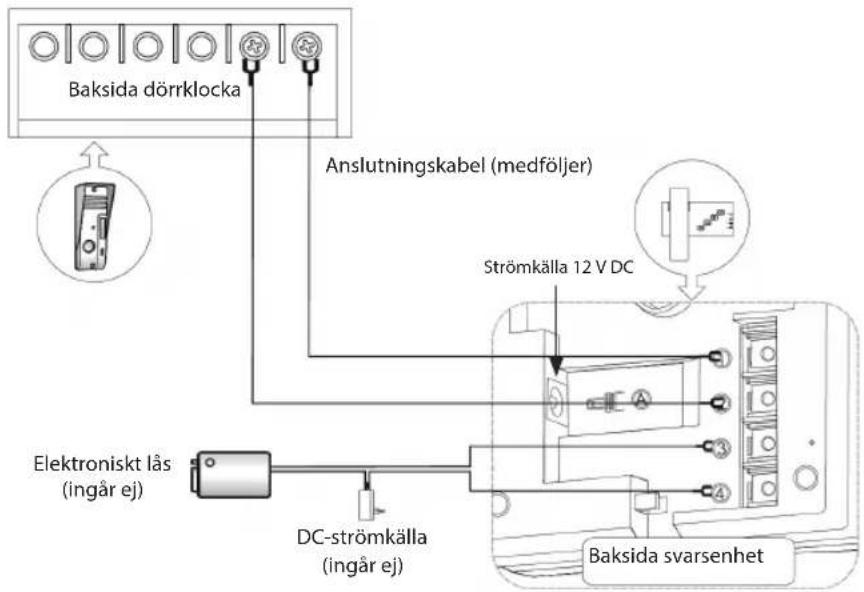

Anslut dörrklocka och svarsenhet enligt schema nedan.

Baksida dörrklocka Anslutningskabel (medföljer) Strömkälla 12 V DC Elektroniskt lås (ingår ej) DC-strömkälla (ingår ej) Baksida svarsenhet

Dörrklocka

Montera dörrklockan på väggen eller dörrkarmen.

KÖNIG

Montera svarsenheten på väggen med hjälp av väggfästet.

Placera svarsenheten på fästet för att låsa fast den genom att skjuta svarsenheten åt vänster.

Bruksanvisning

Svara (handenhet)

När en besökare trycker på dörrklockan, kommer svarsenheten att ringa 4 gånger. Lyft luren för att tala med besökaren.

Mute (Ljud-av knapp)

Tryck på mute-knappen för tyst läge. Ringsignalen kommer att vara avstängd och mute-indikatorn tänds. När en besökare trycker på dörrklockan, kommer svarsenheten att blinka.

KÖNIG

SVENSKA

Intern uppringning (knapp) Inte tillämplig för denna modell.

Alarm (knapp) I nödfall ska larmknappen hållas intryckt. Larmsignalen ges av dörrklockans högtalare.

Lås upp (knapp) Tryck på upplåsningsknappen för att öppna dörren (gäller endast när ett elektroniskt lås är installerat).

Volym (hjul) Justera volymen på ringsignalen.

Underhåll

Torka endast av med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti

Alla ändringar och/eller modifieringar på produkten gör garantin ogiltig. Vi kan inte ta något ansvar för skador som orsakats av felaktig användning av denna produkt.

Friskrivningsklausul

Utseende och specifikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Kassering

• Denna produkt är avsedd för separat insamling vid en lämplig återvinningscentral. Släng inte denna produkt bland vanligt hushållsavfall.
• För mer information, kontakta återförsäljaren eller lokal myndighet med ansvar för avfallshantering.

Den här produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater inom Europeiska Unionen. Den efterlever även alla tillämpliga specifikationer och regler i försäljningslandet. Formell dokumentation finns att beställa på begäran. Detta omfattar, men är inte begränsat till: Deklaration om överensstämmelse (och produktidentitet), materialsäkerhetsdatablad, produkttestrapport.

Kontakta vår kundtjänst för att få hjälp:

via webbplatsen: http://www.nedis.com/en-us/contact/contact-form.htm

via e-post: [e-mail]

via telefon: [phone] (under kontorstid)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLÄNDERNA
