Typ produktu	Domofon z dzwonkiem do drzwi
Marka	König
Model	SASPH110
Wymiary jednostki komunikacyjnej	200 x 195 x 32 mm (ze słuchawką)
Wymiary dzwonka do drzwi	127 x 38 x 48 mm (z osłoną przeciwdeszczową)
Waga jednostki komunikacyjnej	346 g
Waga dzwonka do drzwi	84 g
Zasilanie	12 V DC (zasilacz sieciowy w zestawie)
System komunikacji	Dupleks (dwukierunkowy)
Stopień ochrony (dzwonek)	IP24
Temperatura pracy	-20 °C do +50 °C
Maksymalna długość kabla	50 m z kablem miedzianym 0,75 mm²
Główne funkcje	Dzwonek, wyciszenie, alarm, elektroniczne odblokowanie drzwi, regulacja głośności
Zawartość opakowania	Jednostka komunikacyjna, dzwonek do drzwi z osłoną przeciwdeszczową, zasilacz 12 V, kabel połączeniowy 2-żyłowy, wspornik montażowy, instrukcja
Konserwacja i czyszczenie	Czyścić tylko suchą szmatką. Nie używać rozpuszczalników ani środków ściernych.
Bezpieczeństwo	Odłączyć w przypadku problemu. Nie wystawiać na działanie wody ani wilgoci.
Gwarancja	Wszelkie zmiany lub modyfikacje unieważniają gwarancję.
Części zamienne i naprawialność	Skontaktuj się z obsługą klienta przez stronę internetową lub e-mail, aby uzyskać części lub pomoc.
Informacje ogólne	Zgodny z dyrektywami europejskimi. Oficjalna dokumentacja dostępna na żądanie.

Często zadawane pytania - SASPH110 KONIG

Jak zainstalować dzwonek do drzwi?

Przymocuj dzwonek do ściany lub framugi drzwi za pomocą dołączonego wspornika. Podłącz go do jednostki komunikacyjnej za pomocą dołączonego kabla 2-żyłowego.

Czy można przedłużyć kabel połączeniowy?

Tak, kabel 2-żyłowy można przedłużyć do 50 m za pomocą kabla miedzianego o średnicy 0,75 mm.

Jak korzystać z funkcji odblokowania?

Naciśnij przycisk ODBLOKOWANIA na jednostce komunikacyjnej, aby otworzyć drzwi, pod warunkiem że zainstalowano kompatybilny zamek elektroniczny.

Dzwonek nie działa, co robić?

Sprawdź, czy jednostka komunikacyjna jest zasilana (wskaźnik zasilania świeci). Upewnij się, że tryb cichy nie jest włączony (wskaźnik wyciszenia jest wyłączony). Jeśli problem nie ustąpi, odłącz i ponownie podłącz zasilacz.

Jak ustawić głośność dzwonka?

Obróć pokrętło GŁOŚNOŚCI znajdujące się na jednostce komunikacyjnej, aby dostosować głośność dzwonka.

Co zrobić, jeśli urządzenie zostanie narażone na działanie wody?

Natychmiast odłącz zasilacz sieciowy i osusz urządzenie suchą szmatką. Nie używaj urządzenia, dopóki nie będzie całkowicie suche. Jednostka komunikacyjna nie jest wodoodporna.

Czy można korzystać z domofonu bez dzwonka?

Nie, dzwonek do drzwi jest niezbędny, ponieważ zawiera zewnętrzny głośnik i mikrofon. System jest zaprojektowany do pracy z obiema jednostkami.

Jak włączyć tryb cichy?

Naciśnij przycisk WYCISZENIA na jednostce komunikacyjnej. Odpowiedni wskaźnik zaświeci się. Gdy gość dzwoni, wskaźnik miga, ale dzwonek nie dzwoni.

Co robić w nagłym wypadku?

Przytrzymaj przycisk ALARMU na jednostce komunikacyjnej. Syrena alarmowa uruchomi się przez głośnik dzwonka.

Jak wyczyścić domofon?

Użyj suchej, miękkiej szmatki. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych, które mogą uszkodzić powierzchnie.

INSTRUKCJA OBSŁUGI SASPH110 KONIG

• Wprowadzenie 117
• Wskazówki dotyczące bezpieczeństwa 117
• Zawartość pakietu 117
• Specyfikacje techniczne 117
• Opis produktu 118
• Instrukcje montażu 119
• Instrukcja użytkowania 120
• Konserwacja 121
• Gwarancja 121
• Zrzeczenie się odpowiedzialności 121
• Utylizacja 121

Wprowadzenie

Domofon z dzwonkiem do komunikacji z gościćmi. Wyposażony w przycisk odblokowania zamka elektronicznego (zamek elektroniczny nie jest dołączony). Domofon posiada sterowanie głośnością i kilka innych przycisków oraz wskaźników zapewniających wygodne korzystanie z tego produktu.

• Zalecamy przeczytanie tej instrukcji przed zainstalowaniem/rozpoczęciem użytkowania produktu.
• Instrukcję należy przechowywać w bezpiecznym miejscu, aby można było z niej skorzystać w przyszłości.

Wskazówki dotyczące bezpieczeństwa

Odłączyć produkt od prądu, jeśli pojawi się problem. Nie narażać wewnętrznego unifonu na działanie wody lub wilgoci.

Zawartość pakietu

1 unifon
1 dzwonek z osłoną przed deszczem
1 przejściówka 12 V AC/DC
1 kabel połączeniowy
1 material montażu
1 podręcznik

Specyfikacje techniczne

Dzwonek

• Napięcie pracy: W unifonie
• System komunikacji: Duplex
• Zabezpieczenie: IP24
• Temperatura robocza: -20 °C \~ +50 °C
• Ciężar: 84 g

• Wymiary: 127 x 38 x 48 mm (wraz z osłoną przed deszczem)

KÖNIG

POLSKI

Unifon

• Napięcie pracy: 12 V DC
• System komunikacji: Duplex
• Ciężar: 346 g
• Wymiary: 200 x 195 x 32 mm (ze słuchawką)

Połączenie między unifonem a kasetą bramową jest realizowane za pomocą 2 kabli, które można przedłużyć do 50 m za pomocą miedzianego kabla /0,75 mm.

Opis produktu

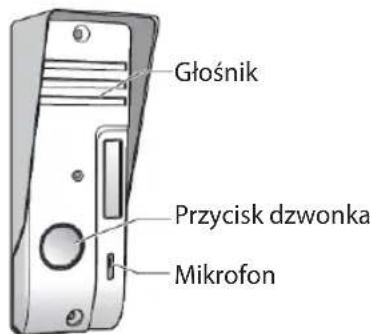

Dzwonek

Głośnik Przycisk dzwonka Mikrofon

Unifon

1 2 3 4 5 6 7 8 9

1. Przycisk WYCISZENIA
2. Telefonowanie WEWNETRZNE (nie w tym modelu)
3. Przycisk ALARM
4. Przycisk ODBLOKOWANIA
5. Regulacja GŁOŚNOŚCI
6. Wskaźnik ALARMU
7. Wskaznik DZWONIENIA (nie w tym modelu)
8. Wskaźnik WYCISZENIA
9. Wskaźnik ZASILANIA

KÖNIG

POLSKI

Instrukcje montażu

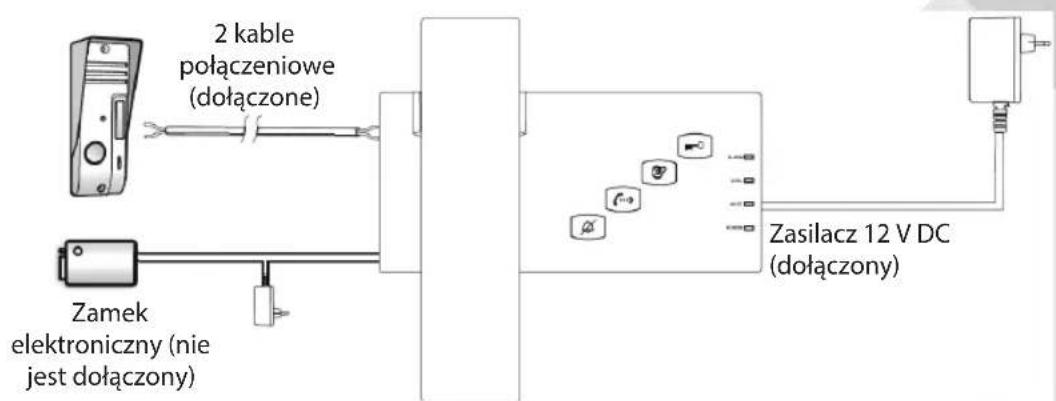

System

2 kable połączeniowe (dołączone) Zamek elektroniczny (nie jest dołączony) Zasilacz 12 V DC (dołączony)

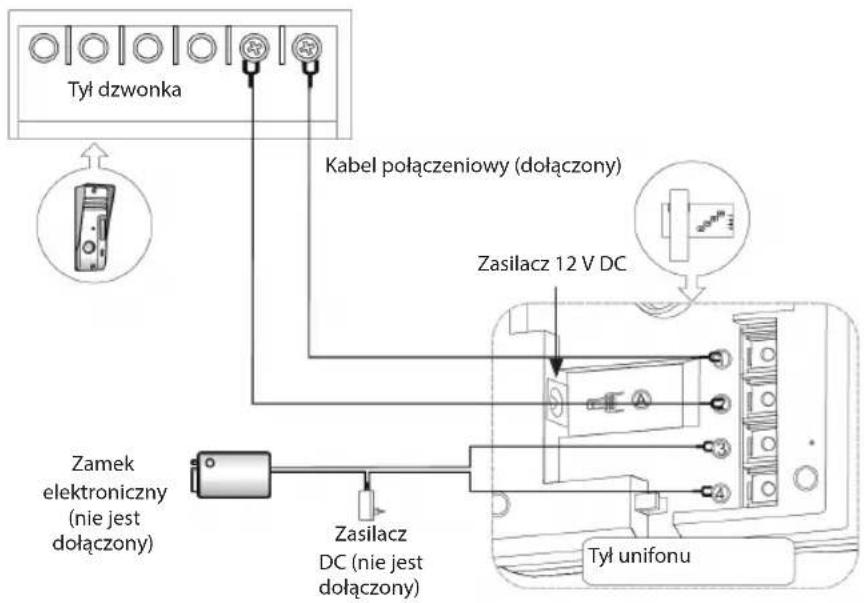

Podłączyć dzwonek i unifon zgodnie z poniższym schematem.

Tyl dzwonka Kabel połączeniowy (dołączony) Zasilacz 12 V DC Zamek elektroniczny (nie jest dołączony) Zasilacz DC (nie jest dołączony) Tyl unifonu

Dzwonek

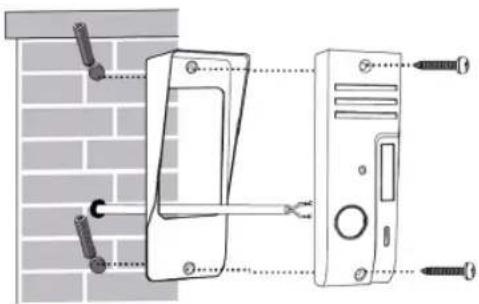

Zamontować dzwonek do ściany lub framugi.

KÖNIG

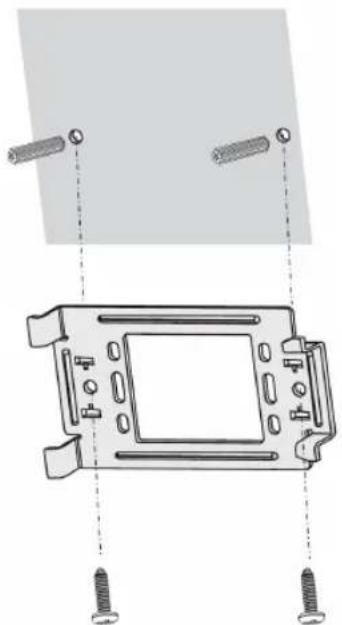

Zamontować unifon do ściany za pomocą wspornika ściennego.

Ustawić unifon na wsporniku i zablokować, przesuwając unifon w lewo.

Instrukcja użytkowania

Odbieranie (słuchawka)

Kiedy gość naciśnie dzwonek, unifon zadzwoni 4 razy. Aby porozmawiać z gościem, należy podnieść słuchawkę.

Wyciszenie (przycisk)

Głośność wyłącza się naciskając przycisk wyciszenia. Dźwięk zostanie wyciszony i zaświeci się wskaźnik wyciszenia. Kiedy gość naciśnie dzwonek, wskaźnik wyciszenia zacznie migać.

KÖNIG

POLSKI

Wewnętrzne dzwonienie (przycisk) Nie dotyczy tego modelu.

Alarm (przycisk) W sytuacji zagrożenia należy nacisnąć przycisk alarmu. Z głośnika dzwonka rozlegnie się sygnał alarmowy.

Odblokowanie (przycisk) Nacisnąć przycisk odblokowania, aby otworzyć drzwi (tylko wtedy, gdy zamontowany jest zamek elektroniczny).

Głośność (pokrętło) Reguluje głośność dzwonka.

Konserwacja

Czyścić wyłącznie suchą szmatką. Nie stosować płynów do czyszczenia ani środków ściernych.

Gwarancja

Wszelkie zmiany i/lub modyfikacje produktu spowodują utratę gwarancji. Nie ponosimy żadnej odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem produktu.

Zrzeczenie się odpowiedzialności

Wszystkie projekty i specyfikacje mogą zostać zmienione bez uprzedniego powiadomienia. Wszystkie loga oraz nazwy marek i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli i niniejszym są za takie uznawane.

Utylizacja

• Produkt ten jest przeznaczony do osobnej zbiórki w odpowiednim punkcie. Nie wyrzucać tego produktu razem z odpadami komunalnymi.
• W celu uzyskania dalszych informacji należy skontaktować się ze sprzedawcą lub z lokalną instytucją odpowiedzialną za gospodarowanie odpadami.

Produkt ten został wyprodukowany i dostarczony zgodnie z przepisami i dyrektywami obowiązującymi we wszystkich państwach członkowskich Unii Europejskiej. Produkt jest również zgodny ze wszystkimi obowiązującymi specyfikacjami i przepisami krajów, w których jest sprzedawany.

Oficjalna dokumentacja dostępna jest na żądanie. Dokumentacja ta obejmuje, ale nie ogranicza się do: Deklaracji zgodności (i tożsamości produktu), Karty charakterystyki substancji niebezpiecznej oraz raportu z testów produktu.

Prosimy o kontakt z naszym działem obsługi klienta w celu uzyskania pomocy:

na stronie internetowej: http://www.nedis.com/en-us/contact/contact-form.htm

wysyłąjąc wiadomość e-mail: [e-mail]

telefonicznie: [phone] (w godzinach pracy biura)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDIA
