Typ produktu	Przewodowy audio domofon
Marka	Konig
Model	SAS-PH310
Zasilanie	Zasilacz sieciowy 230V / 12V DC
Pobór mocy	5 W
Wymiary (jednostka wewnętrzna)	150 x 80 x 25 mm
Wymiary (jednostka zewnętrzna)	100 x 100 x 30 mm
Waga całkowita	300 g
Materiał	ABS (plastik)
Główne funkcje	Dwukierunkowa komunikacja, wywoływanie, otwieranie drzwi, regulacja głośności, dzwonek
Zasięg	Do 100 m w otwartej przestrzeni (bezprzewodowo) / przewodowo w zależności od okablowania
Instalacja	Na ścianie, montaż na śruby
Kolor	Biały
Temperatura pracy	-10°C do 50°C
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką. Nie używać środków ściernych.
Bezpieczeństwo	Nie wystawiać na wilgoć ani wstrząsy. Odłączyć przed czyszczeniem.
Części zamienne i naprawialność	Zasilacz sieciowy, kable łączące, śruby montażowe dostępne jako części zamienne. Naprawa w autoryzowanym serwisie.
Zawartość opakowania	1 jednostka wewnętrzna, 1 jednostka zewnętrzna, 1 zasilacz sieciowy, 1 kabel, śruby, instrukcja obsługi
Certyfikaty	CE, RoHS

Często zadawane pytania - SAS-PH310 KONIG

Jak zainstalować Konig SAS-PH310?

Zamocuj jednostkę zewnętrzną przy drzwiach, a jednostkę wewnętrzną w wybranym miejscu. Połącz obie jednostki dostarczonym kablem. Podłącz zasilacz sieciowy do jednostki wewnętrznej i do gniazdka 230V. Postępuj zgodnie ze schematem okablowania w instrukcji.

Jak wyregulować głośność dzwonka?

Na jednostce wewnętrznej znajduje się pokrętło lub potencjometr oznaczony Volume. Obróć go, aby dostosować głośność dzwonka i komunikacji.

Co zrobić, jeśli domofon nie dzwoni?

Najpierw sprawdź zasilanie: czy zasilacz jest podłączony i czy gniazdko działa? Upewnij się, że kabel między jednostkami jest prawidłowo podłączony. Przetestuj przycisk wywołania na jednostce zewnętrznej. Jeśli nic nie działa, zapoznaj się z instrukcją.

Czy mogę otwierać drzwi za pomocą tego domofonu?

Tak, model SAS-PH310 obsługuje otwieranie drzwi. Podłącz elektrozaczep (niedołączony) do odpowiednich zacisków. Naciśnij przycisk otwierania na jednostce wewnętrznej, aby otworzyć drzwi.

Czy domofon działa bez prądu?

Nie, wymaga zasilania sieciowego przez dołączony zasilacz. W przypadku przerwy w dostawie prądu domofon nie będzie działać. Nie ma wbudowanej baterii zapasowej.

Jaki jest maksymalny zasięg między jednostkami?

Zasięg zależy od rodzaju okablowania. Dla standardowego kabla 0,5 mm² nie przekraczaj 50 metrów, aby uniknąć utraty sygnału. Powyżej użyj kabla o większym przekroju.

Jak czyścić domofon?

Użyj miękkiej, lekko wilgotnej ściereczki. Nigdy nie używaj środków chemicznych, alkoholu ani rozpuszczalników. Wytrzyj do sucha. Nie rozpylaj płynu bezpośrednio na urządzenie.

Czy mogę podłączyć wiele jednostek wewnętrznych?

Ten model jest przeznaczony do jednej jednostki wewnętrznej i jednej zewnętrznej. W przypadku systemu dla wielu użytkowników potrzebny jest bardziej zaawansowany model.

Jak wymienić zasilacz sieciowy?

Używaj wyłącznie zasilacza 12V DC z prawidłową polaryzacją (środek dodatni). Moc musi wynosić co najmniej 500 mA. Skontaktuj się z serwisem, aby uzyskać część zamienną.

Jakość dźwięku jest słaba, co robić?

Upewnij się, że głośniki i mikrofony nie są zasłonięte. Sprawdź, czy głośność jest ustawiona prawidłowo. Jeśli problem nadal występuje, może to być wada okablowania lub uszkodzony element. Skontaktuj się z technikiem.

INSTRUKCJA OBSŁUGI SAS-PH310 KONIG

Posługując się tym systemem domofonu wideo, nie wymagającym użycia rąk, możesz natychmiast zobaczyć kto stoi za drzwiami. Jednostka zewnętrzna jest wyposażona w dzwonek drzwiowy, kamerę z funkcją nocnego widzenia, głośnik i mikrofon. Wyświetlacz kolorowy LCD 3,5" umożliwia wyraźny widok a system komunikacji zapewnia krystalicznie czysty dźwięk. System może być połączony z zamkiem elektronicznym (nie dostarczanym), którym można operować automatycznie naciśnięciem jednego przycisku aparatu telefonu.

produktu.

w przyszłości.

Wskazówki dotyczące bezpieczeństwa

Ten produkt może otwierać TYLKO upoważniony technik, jeśli konieczne jest serwisowanie. W przypadku napotkania problemu należy odłączyć produkt od zasilania oraz od innych urządzeń. Nie narażać unifonu na działanie wody lub wilgoci.

Zawartość pakietu

Specyfikacje techniczne Dzwonek

KÖNIG

POLSKI

deszczem)

Unifon

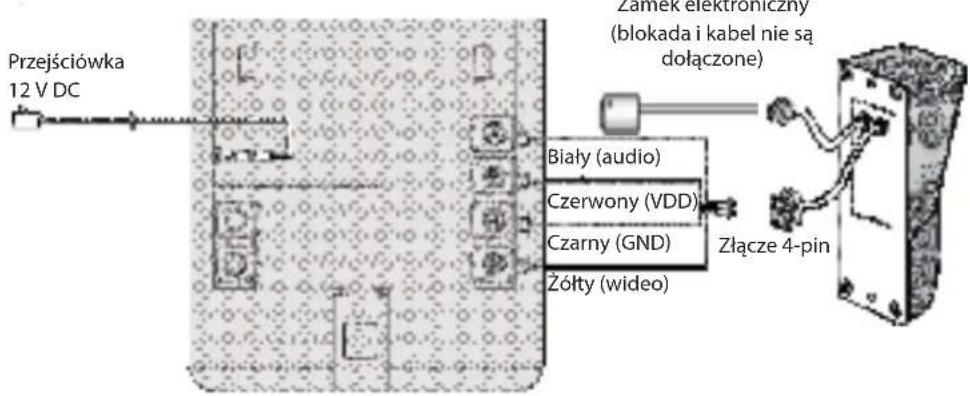

Połączenie między unifonem a kasetą bramową jest realizowane za pomocą 4 kabli, które można przedłużyć do 50 m za pomocą miedzianego kabla /0,75 mm.

Opis produktu Dzwonek

Podczerwona dioda LED

Dzwonek

Mikrofon

KÖNIG

POLSKI

Unifon

Instrukcje montażu
System

Dzwonek

Wywiercić otwór 2 cm, aby zamontować dzwonek

Zalecana wysokość i kąt instalacji kamery

Korzystanie z zamka elektronicznego

Do korzystania z zamka elektronicznego należy zastosować jedną z poniższych metod.

Model SAS-PH310
Sposóbodblokowania		12V 0V WYL WL OdblokowanieWYL Zablokowanie	0 s 4~7 s
		12V 0V WYL WL ZablokowanieWYL ZablokowanieOdblokowanie	0 s 4~7 s
			0 s 4~7 s

Zablokować bez przejściówki, zasilanie przez kasetę bramową. Kiedy drzwi są zamknięte, napięcie obwodu wynosi 0 V. Po odblokowaniu drzwi napięcie obwodu wynosi 12 V. Opóźnienie wynosi 4\~7 sekund.

Zablokować bez przejściówki, zasilanie przez kasetę bramową. Kiedy drzwi są zamknięte, napięcie obwodu wynosi 12 V. Po odblokowaniu drzwi napięcie obwodu wynosi 0 V. Opóźnienie wynosi 4\~7 sekund.

Zablokować z przejściówką, zasilanie przez kasetę bramową.

KÖNIG

POLSKI

Unifon

Instrukcja użytkowania

Obstuga

Wskaźnik działania

Po zainstalowaniu systemu i podłączeniu przejściówki 12 V do unifonu i gniazdka ściennego zaświeci się czerwony wskaźnik działania.

Dzwonek

Kiedy gość naciśnie dzwonek, unifon uruchomi dźwięk dzwonka i monitor włączy się automatycznie. Monitor będzie włączony przez około 20 sekund, a następnie automatycznie się wyłączy.

Przycisk monitora

Włącza monitor w celu krótkiej kontroli otoczenia. Na monitorze pojawi się nagranie z kamery.

Przycisk alarmu

W sytuacji zagrożenia należy nacisnąć przycisk alarmu. Dźwięk alarmu rozlegnie się z głośnika dzwonka.

Przycisk odblokowania

Nacisnąć przycisk odblokowania, aby odblokować drzwi dla gościa. (tylko wtedy, gdy zainstalowany jest zamek elektroniczny)

Przełącznik głośności

Ustawić przełącznik na żądaną głośność.

Menu ustawień

Nacisnąć przycisk monitora, aby włączyć monitor w celu wyregulowania jasności, kontrastu, odcienia (koloru) i ostrości.

KÖNIG

POLSKI

Nacisnąć przycisk menu, aby otworzyć menu.

Jasność:

Reguluje jasność obrazu poprzez naciśnięcie przycisków + lub –. Nacisnąć przycisk menu ponownie, aby przejść do kolejnego ustawienia.

Kontrast:

Reguluje kontrast obrazu poprzez naciśnięcie przycisków + lub –. Nacisnąć przycisk menu ponownie, aby przejść do kolejnego ustawienia.

Odcień:

Reguluje odcień obrazu poprzez naciśnięcie przycisków + lub –. Nacisnąć przycisk menu ponownie, aby przejść do kolejnego ustawienia.

Ostrość:

Reguluje ostrość obrazu

Wyjście:

Należy wyjść z menu przyciskiem + lub – przed wyłączeniem monitora, w przeciwnym razie ustawienia nie zostaną zapisane.

Melodię dzwonka wybiera się naciskając przycisk melodii. Dostępnych jest 9 różnych dźwięków dzwonka.

Konserwacja

Czyścić wyłącznie suchą szmatką.

Nie stosować płynów do czyszczenia ani środków ściernych.

Gwarancja

Wszelkie zmiany i/lub modyfikacje produktu spowodują utratę gwarancji. Nie ponosimy żadnej odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem produktu.

Zrzeczenie się odpowiedzialności

Wszystkie projekty i specyfikacje mogą zostać zmienione bez uprzedniego powiadomienia. Wszystkie loga oraz nazwy marek i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli i niniejszym są za takie uznawane.

Utylizacja

odpadami komunalnymi.

za gospodarowanie odpadami.

Produkt ten został wyprodukowany i dostarczony zgodnie z przepisami i dyrektywami obowiązującymi we wszystkich państwach członkowskich Unii Europejskiej. Produkt jest również zgodny ze wszystkimi obowiązującymi specyfikacjami i przepisami krajów, w których jest sprzedawany.

Oficjalna dokumentacja dostępna jest na żądanie. Dokumentacja ta obejmuje, ale nie ogranicza się do: Deklaracji zgodności (i tożsamości produktu), Karty charakterystyki substancji niebezpiecznej oraz raportu z testów produktu.

Prosimy o kontakt z naszym działem obsługi klienta w celu uzyskania pomocy:

na stronie internetowej: http://www.nedis.com/en-us/contact/contact-form.htm

wysyłąjąc wiadomość e-mail: [e-mail]

telefonicznie: [phone] (w godzinach pracy biura)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDIA
