SAS-PH310 - Interkom KONIG - Bezplatný návod k obsluze

Typ produktu	Drátový audio interkom
Značka	Konig
Model	SAS-PH310
Napájení	Síťový adaptér 230V / 12V DC
Spotřeba	5 W
Rozměry (vnitřní jednotka)	150 x 80 x 25 mm
Rozměry (venkovní jednotka)	100 x 100 x 30 mm
Celková hmotnost	300 g
Materiál	ABS plast
Hlavní funkce	Obousměrná komunikace, volání, odemykání dveří, nastavení hlasitosti, zvonění
Dosah	Až 100 m na volném prostranství (bezdrátově) / drátově dle kabeláže
Instalace	Na zeď, upevnění šrouby
Barva	Bílá
Provozní teplota	-10°C až 50°C
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Nevystavujte vlhkosti nebo nárazům. Před čištěním odpojte.
Náhradní díly a opravitelnost	Síťový adaptér, propojovací kabely, montážní šrouby jsou k dispozici jako náhradní díly. Opravy provádí autorizované servisní středisko.
Obsah balení	1 vnitřní jednotka, 1 venkovní jednotka, 1 síťový adaptér, 1 kabel, šroubky, návod k použití
Certifikace	CE, RoHS

Často kladené otázky - SAS-PH310 KONIG

Jak nainstalovat Konig SAS-PH310 ?

Upevněte venkovní jednotku poblíž dveří a vnitřní jednotku na požadované místo. Propojte obě jednotky přiloženým kabelem. Připojte síťový adaptér k vnitřní jednotce a do zásuvky 230V. Postupujte podle schématu zapojení v návodu.

Jak nastavit hlasitost zvonění ?

Na vnitřní jednotce najdete otočný knoflík nebo potenciometr označený Volume. Otáčením nastavíte hlasitost zvonění a komunikace.

Co dělat, když interkom nezvoní ?

Nejprve zkontrolujte napájení: je adaptér zapojený a funguje zásuvka? Ujistěte se, že kabel mezi oběma jednotkami je správně připojen. Otestujte tlačítko volání na venkovní jednotce. Pokud nic nefunguje, nahlédněte do návodu.

Mohu tímto interkomem odemknout dveře ?

Ano, model SAS-PH310 podporuje odemykání dveří. Připojte elektrický zámek (není součástí) k určeným svorkám. Stiskněte tlačítko odemykání na vnitřní jednotce pro otevření dveří.

Funguje interkom bez elektřiny ?

Ne, vyžaduje síťové napájení přes přiložený adaptér. Při výpadku proudu interkom nebude fungovat. Není integrována žádná záložní baterie.

Jaký je maximální dosah mezi jednotkami ?

Dosah závisí na typu kabeláže. Pro standardní kabel 0,5 mm² nepřekračujte 50 metrů, aby nedošlo ke ztrátě signálu. Nad tuto délku použijte kabel s větším průřezem.

Jak čistit interkom ?

Použijte měkký a mírně vlhký hadřík. Nikdy nepoužívejte chemické prostředky, alkohol nebo rozpouštědla. Otřete suchým hadříkem. Nestříkejte kapalinu přímo na zařízení.

Mohu připojit více vnitřních jednotek ?

Tento model je určen pro jednu vnitřní a jednu venkovní jednotku. Pro systém s více uživateli budete potřebovat pokročilejší model.

Jak vyměnit síťový adaptér ?

Používejte pouze adaptér 12V DC se správnou polaritou (kladný střed). Výkon musí být alespoň 500 mA. Kontaktujte zákaznický servis pro získání náhradního dílu.

Zvuková kvalita je špatná, co dělat ?

Ujistěte se, že reproduktory a mikrofony nejsou zablokované. Zkontrolujte, zda je hlasitost správně nastavena. Pokud problém přetrvává, může se jednat o chybu v kabeláži nebo vadnou součást. Kontaktujte technika.

NÁVOD K OBSLUZE SAS-PH310 KONIG

S hands free dveřním video systémem budete mít vždy pod kontrolou dění za vašimi dveřmi. Venkovní jednotka se skládá z domovního zvonku, kamery s nočním viděním, reproduktoru a mikrofonu. Na 3,5" LCD displeji uvidíte návštěvníka za dveřmi a můžete s ním hovořit. Systém lze připojit také k elektronickému zámku (není součástí dodávky), který lze otevřít automaticky jednoduše stisknutím jednoho tlačítka na přijímací jednotce.

Bezpečnostní opatření

Tento výrobek by měl být otevřen POUZE autorizovaným technikem jestliže je vyžadován servis. Dojde-li k závadě, odpojte výrobek ze sítě a od jiných zařízení. Nevystavujte komunikační jednotku vodě nebo vlhkosti.

Obsah balení

Technické údaje Domovní zvonek

KÖNIG

ČESKY

Komunikační jednotka

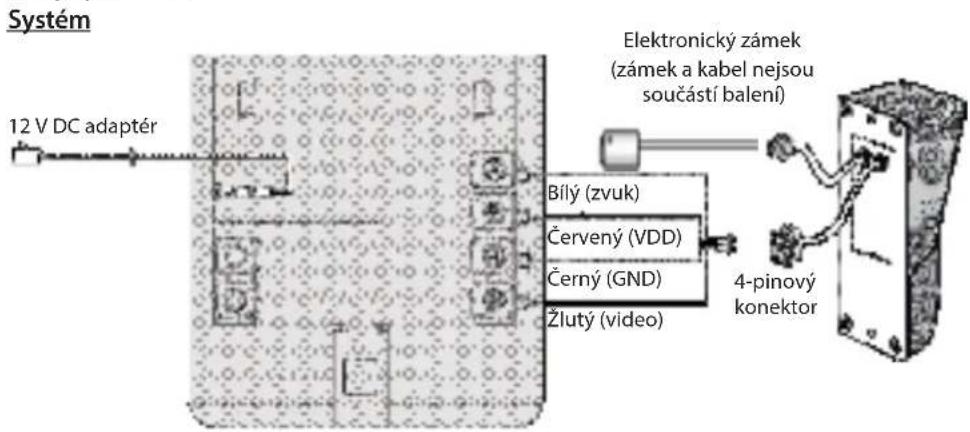

Propojení mezi komunikační jednotkou a venkovní dveřní jednotkou je realizováno prostřednictvím 4 vodičového kabelu, který může být prodloužen až na 50 m kabelem s měděnými vodiči 0,75 mm.

Popis výrobku

Tlačítko domovního zvonku

Komunikační jednotka

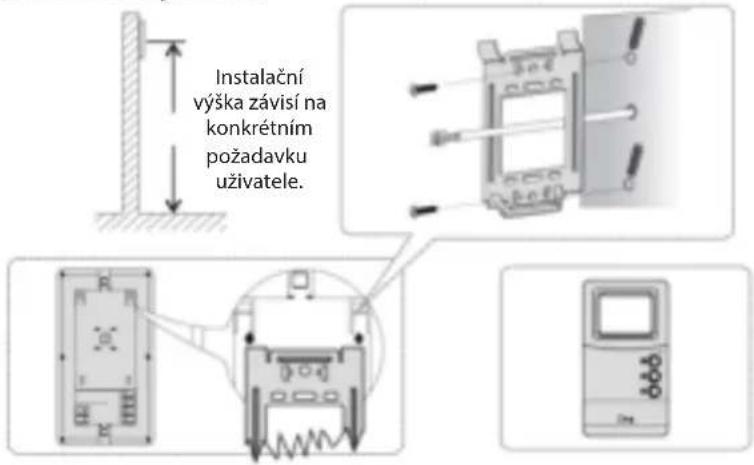

Pokyny k instalaci

Domovní zvonek

Vyvrtejte 2 cm otvor pro instalaci domovního zvonku

KÖNIG

Doporučená instalační výška&Úhel kamery

Použití elektronického zámku

Způsob použití elektronického zámku by se měl shodovat s jednou z níže uvedených voleb.

Model SAS-PH310
Způsob odemykání		12V VYPNUTO ZAPNUTO VYPNUTO Zánek Odemčení	0 sekund 4~7 sekund
		12V ZAPNUTO VYPNUTO ZAPNUTO Odemčení	0 sekund 4~7 sekund
		VYPNUTO Zámek ZAPNUTO Odemčení	0 sekund 4~7 sekund

Uzamčení bez adaptéru, napájení z venkovní jednotky. Jsou-li dveře zavřeny, napětí el. obvodu je 0 V. Při odemčení dveří se deaktivuje napětí el. obvodu na 12 V. Prodleva je 4-7 sekund.

Uzamčení bez adaptéru, napájení z venkovní jednotky. Jsou-li dveře zavřeny, napětí el. obvodu je 12 V. Při odemčení dveří se deaktivuje napětí el. obvodu na 0 V. Prodleva je 4-7 sekund.

Uzamčení s adaptérem, napájení je realizováno externím adaptérem.

KÖNIG

ČESKY

Komunikační jednotka

Pokyny k použití

Použití

Indikátor provozu

Je-li systém instalován a 12 V adaptér je připojen ke komunikační jednotce a k nástěnné zásuvce, rozsvítí se červený provozní indikátor.

Domovní zvonek

Jestliže návštěvník stiskne tlačítko domovního zvonku, jeho zvuk se spustí a monitor se automaticky zapne. Monitor bude zapnut asi 20 sekund a poté se automaticky vypne.

Tlačítko monitoru

Zapněte monitor k případnému sledování prostoru za vašimi domovními dveřmi. Monitor bude prénášet obraz z kamery.

Tlačítko alarmu

V případě nebezpečí stiskněte opakovaně tlačitko alarm. Zvuk alarmu bude znít z reproduktoru domovního zvonku.

Tlačítko odemčení

Chcete-li otevřít dveře návštěvníkovi, stiskněte tlačitka pro odemknutí. (pouze v případě instalovaného elektronického zámku)

Přepínač hlasitosti

Nastavte přepínač na požadovanou hlasitost.

Nastavení nabídky

Slouží k nastavení jasu, kontrastu, barevného tónu (barvy) a jasu - nejprve stiskněte tlačítko monitoru pro jeho zapnutí.

KÖNIG

ČESKY

Stiskněte tlačítko nabídky k otevření nabídky.

Jas:

Nastavte jas obrazu stiskem + nebo - tlačítka. Opětovným stisknutím tlačítka nabídky přejděte na následující nastavení.

Kontrast:

Nastavte kontrast obrazu stiskem + nebo - tlačítka. Opětovným stisknutím tlačítka nabídky přejděte na následující nastavení.

Barevný tón:

Nastavte barevný tón obrazu stiskem + nebo - tlačítka. Opětovným stisknutím tlačítka nabídky přejděte na následující nastavení.

Ostrost:

Nastavte ostrost obrazu

Opuštění nabídky:

Opustte nabídku tlačítkem + nebo - dříve než se monitor vypne, jinak nedojde k uložení vašich nastavení.

Vyberte si typ vyzvánění opětovným stiskem tlačítka typu zvonění. K dispozici je 9 různých typů zvonění.

Údržba

Výrobek čistěte pouze suchým hadříkem.

Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

Záruka

Při provedení jakýchkoli změn a/nebo úprav výrobku záruka zaniká. Při nesprávném používání tohoto výrobku výrobce nenese odpovědnost za vzniklé škody.

Vyloučení zodpovědnosti

Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Likvidace

odpadem.

Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech Evropské Unie. Splňuje také veškeré relevantní specifikace a předpisy státu, ve kterém se prodává.

Oficiální dokumentaci lze získat na vyžádání. Patří sem např: Prohlášení o shodě (a identifikace produktu), materiálový bezpečnostní list, zpráva o testování produktu.

V případě dotazů kontaktujte naše oddělení služeb zákazníkům:

Webové stránky: http://www.nedis.com/en-us/contact/contact-form.htm

E-mail: [e-mail]

Telefon: [phone] (během otevírací doby)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NIZOZEMSKO
