SEC-PH360 - Interkom KONIG - Bezplatný návod k obsluze

Typ produktu	Drátový interkom
Značka	Konig
Model	SEC-PH360
Napájení	110-240 V AC přes transformátor
Spotřeba elektřiny	3 W (pohotovostní), 8 W (aktivní)
Venkovní rozměry (venkovní jednotka)	130 x 90 x 30 mm
Rozměry (vnitřní jednotka)	200 x 150 x 50 mm
Hmotnost (venkovní jednotka)	0,3 kg
Hmotnost (vnitřní jednotka)	0,5 kg
Materiál venkovního krytu	Eloxovaný hliník
Typ komunikace	Obousměrný audio (mikrofon a reproduktor)
Funkce otevírání dveří	Ovládání elektrického zámku (12 V)
Napájení zámku	12 V DC, max 500 mA
Počet vnitřních jednotek	Až 3 (možnost rozšíření)
Maximální vzdálenost mezi jednotkami	100 m (kabel 2 páry)
Provozní teplota	-10 °C až +50 °C
Stupeň krytí venkovní jednotky	IP44 (odolný proti stříkající vodě)
Instalace	Zapuštěná nebo na povrch (součástí balení)
Údržba a čištění	Otřete jemným suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Integrovaná ochrana proti přepětí
Náhradní díly a opravitelnost	K dispozici u výrobce (reference SEC-PH360)

Často kladené otázky - SEC-PH360 KONIG

Jak nainstalovat interkom Konig SEC-PH360 ?

Instalace vyžaduje upevnění venkovní jednotky poblíž dveří a vnitřní jednotky v bytě. Použijte přiložený 2párový kabel pro připojení obou jednotek. Zapojte transformátor do zásuvky 230 V a připojte jej k vnitřní jednotce. Pro elektrický zámek jej připojte ke svorkám 12 V. Postupujte podle schématu zapojení v návodu.

Co dělat, když interkom nezvoní?

Nejprve zkontrolujte napájení (transformátor je zapojený). Poté zkontrolujte kabeláž mezi jednotkami: špatný kontakt může přerušit zvonění. Otestujte také venkovní tlačítko; pokud je poškozené, vyměňte jej. Nakonec se ujistěte, že hlasitost zvonění není nastavena na nulu.

Mohu připojit více vnitřních jednotek?

Ano, model SEC-PH360 umožňuje paralelní připojení až tří vnitřních jednotek. Použijte kabely stejného průřezu a nepřekračujte celkovou vzdálenost 100 m. Každá další jednotka musí být připojena ke stejným audio a ovládacím svorkám.

Jak nastavit hlasitost interkomu?

Na vnitřní jednotce najdete potenciometr pro nastavení hlasitosti (obvykle označený 'VOL'). Otáčením ve směru hodinových ručiček hlasitost zvýšíte, proti směru snížíte. Příliš vysoké nastavení může způsobit zkreslení.

Interkom vydává pískání nebo Larsenův efekt, co dělat?

Tento jev je způsoben akustickou zpětnou vazbou. Oddalte sluchátko od reproduktoru nebo snižte hlasitost. Také zkontrolujte, zda není venkovní mikrofon ucpaný. Pokud problém přetrvává, nainstalujte potlačovač Larsenova efektu (prodává se samostatně).

Jaký typ kabelu použít pro instalaci?

Použijte kabel se 2 kroucenými páry (4 vodiče) o minimálním průřezu 0,5 mm². Pro delší vzdálenosti zvolte průřez 0,75 mm². Kabel musí být vhodný pro venkovní použití, pokud vede venku.

Je venkovní jednotka odolná vůči povětrnostním vlivům?

Ano, venkovní jednotka má stupeň krytí IP44, který ji chrání proti stříkající vodě a prachu. Neponořujte ji však a pokud možno ji instalujte mimo přímé povětrnostní vlivy.

Jak čistit interkom?

Před čištěním odpojte zařízení. K otírání povrchů použijte jemný mírně navlhčený hadřík (čistou vodu). Nepoužívejte rozpouštědla, alkohol nebo abrazivní prostředky, které by mohly poškodit plast nebo hliník.

Mohu vyměnit elektrický zámek za jinou značku?

Ano, za předpokladu, že zámek pracuje na 12 V DC a jeho spotřeba nepřesahuje 500 mA. Zkontrolujte mechanickou kompatibilitu (rozteč upevnění). Řiďte se specifikacemi vašeho stávajícího zámku.

Kde najdu úplný návod k použití?

Úplný návod je k dispozici ke stažení zdarma na webu notice-facile.com ve formátu PDF. Můžete si ho také vyžádat e-mailem výběrem jazyka na stránce produktu.

NÁVOD K OBSLUZE SEC-PH360 KONIG

Nenechte se zaskočit nečekanou návštěvou za dveřmi s tímto inteligentním systémem interkomu s prénosem obrazu. Venkovní jednotka se skládá ze zvonku s miniaturní kamerou s možností nočního vidění, reproduktoru a mikrofonu. Díky super tenkému 7" displeji, pouhých 1,8 cm, můžete vidět, kdo je za dveřmi a mluvit s návštěvníkem bez nutnosti zvedání sluchátka. Stačí pouze stisknout tlačítko pro navázání spojení prostřednictvím tohoto hands-free systému.

Instalace zobrazovací jednotky:

1. Vyberte správné umístění pro zobrazovací jednotku.
2. Přišroubujte držák do vyvrtaných otvorů ve zdi.
3. Vyvrtejte extra otvor pro vývod kabelů.
4. Zapojte kabely tak, jak je ukázáno na obrázku níže.
5. Umístěte jednotku na držák pomocí drážek na zadní straně zobrazovací jednotky

1. Bílý (AUDIO)
2. Červený (VDD)
3. Černý (GND)
4. Žlutý (VIDEO)
   A. Sit DC 15V
   B. Zapojení venkovní jednotky

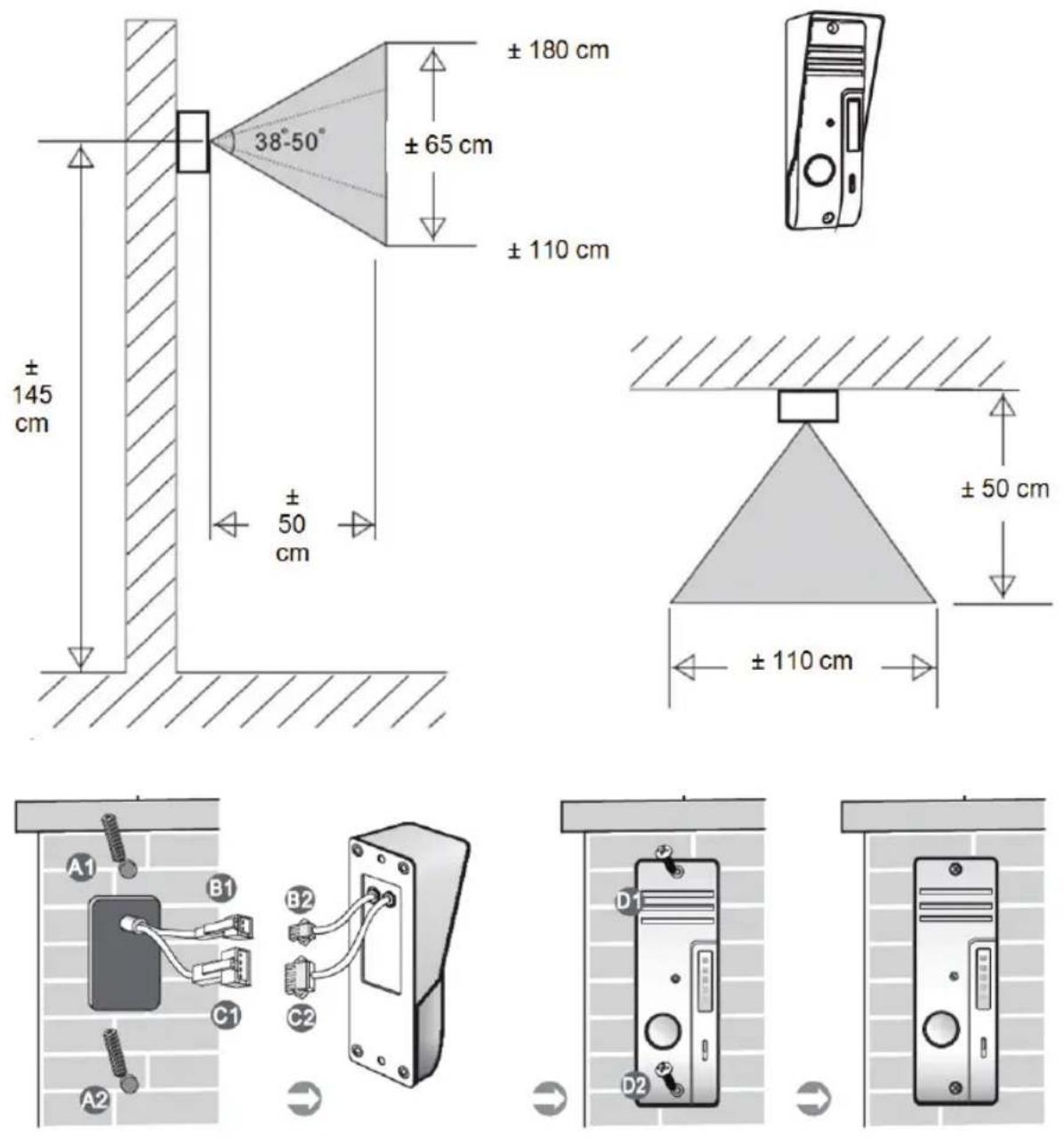

Instalace venkovní jednotky:

1. Vyvrtejte díry do zdi či jiného materiálu A1/A2 pro upevnění venkovní jednotky a protáhněte kabely skrz.
2. Zapojte konektor B1 do B2 (pro elektrický zámek 12V, 1A, pokud je nainstalován)
3. Zapojte konektor C1 do C2
4. Utáhněte šrouby D1 a D2

Poznámka: konektory B1/B2 a C1/C2 je třeba umístit až za zed' nebo jinou montážní stěnu a ne mezi venkovní jednotku a zed'.

Zapojení elektrického zámku:

Zámek bez napájecího adaptéru je napájen venkovní jednotkou. Pokud jsou dveře zavřené, napětí je 0V. Při odemknutí dveří je napětí 12V. Prodleva je 4\~7 vteřiny.

Zámek bez napájecího adaptéru je napájen venkovní jednotkou. Pokud jsou dveře zavřené, napětí je 12V. Při odemknutí dveří je napětí 0V. Prodleva je 4\~7 vteřiny.

Popis a ovládání venkovní jednotky:

1. Reproduktor
2. Kamera
3. IR LED pro noční vidění
4. Tlačítko zvonku
5. Mikrofon

• Stiskněte tlačítko zvonku
- Automaticky se aktivuje akustický signál zvonku a prénos obrazu na zobrazovací jednotce.

Popis zobrazovací jednotky:

1. Tlačítko NAHORU
2. Tlačítko pro MENU
3. Tlačítko VLEVO
4. Tlačitko ODEMKNOUT
5. Reproduktor
6. Obrazovka
7. Tlačítko ESC
8. Tlačítko VPRAVO
9. Tlačítko MONITOR
10. Tlačítko DOLU

Ovládání zobrazovací jednotky:

Interkom

V okamžiku, kdy návštěvník stiskne zvonkové tlačítko na venkovní jednotce, na vnitřní jednotce je spuštěn gong a na displeji je automaticky aktivován obraz. Stiskněte tlačítko MONITOR pro zahájení hovoru s návštěvníkem. Po ukončení hovoru opět stiskněte tlačítko MONITOR pro vypnutí obrazovky. Můžete stisknout tlačítko ODEMKNOUT pro otevřní dveří. Obrazovka se také automaticky vypne, pokud není stisknuto žádné tlačítko.

Monitorování

Stiskněte tlačítko MONITOR. Na obrazovce se automaticky zobrazí obraz prostoru přede dveřmi. Znovu stiskněte tlačítko pro vypnutí monitoru, zobrazovací jednotka po chvíli vypne automaticky sama.

Nabídka

Stiskněte tlačítko MENU pro vstup do hlavní nabídky. Použijte směrová tlačítka NAHORU a DOLU pro výběr nastavení a tlačítka VLEVO a VPRAVO pro nastavení hodnot. Stiskněte tlačítko ESC pro odchod z nabídky.

Jas: nastavení jasu obrazu

Kontrast: nastavení kontrastu obrazu

Barva: nastavení barev obrazu

Hlasitost: nastavení hlasitosti (také pro akustický signál zvonku)

Specifikace:

Venkovní jednotka:

• Provozní napětí: Dle odpovídající jednotky
• Komunikační systém: Obousměrný
• Zobrazovací senzor: 1/4" CMOS barevný 640x480
  • IR LED: 4x IR LED, 1x EDS
• Objektiv: F4.5mm (H:40°, V:45°)
  • Ochrana proti vodě/prachu: IP44
• Pracovní teplota: -20°C +50°C
  • Hmotnost: 100 g
  • Rozměry: 127 x 47 x 37 mm

Zobrazovací jednotka:

• Provozní napětí: 15 VDC s funkcí otevírání dveří
- Komunikační systém: Obousměrný
- Obrazovka: 7" TFT/LCD barevný
- Rozlišení: 480 x 234
• Hmotnost: 489 g
• Rozměry: 197 x 187 x 18 mm

Vnitřní a venkovní jednotka je propojena 4-drátovým kabelem a vedení může být prodlouženo na 50 m měděným 0.75 mm kabelem.

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
