SEC-PH360 - Intercom KONIG - Gratis brugsanvisning og manual

Produkttype	Trådbundet intercom
Mærke	Konig
Model	SEC-PH360
Strømforsyning	110-240 V AC via transformer
Strømforbrug	3 W (standby), 8 W (aktiv)
Ydre dimensioner (udendørs enhed)	130 x 90 x 30 mm
Dimensioner (indendørs enhed)	200 x 150 x 50 mm
Vægt (udendørs enhed)	0,3 kg
Vægt (indendørs enhed)	0,5 kg
Materiale til ydre kabinet	Anodiseret aluminium
Kommunikationstype	Tovejs lyd (mikrofon og højttaler)
Døråbningsfunktion	Elektrisk låsestyring (12 V)
Strømforsyning til lås	12 V DC, 500 mA maks
Antal indendørs enheder	Op til 3 (udvidelse mulig)
Maksimal afstand mellem enheder	100 m (2-par kabel)
Driftstemperatur	-10 °C til +50 °C
Udendørs beskyttelsesklasse	IP44 (beskyttet mod vandstænk)
Installation	Indbygget eller på væggen (medfølger)
Vedligeholdelse og rengøring	Tør af med en blød, tør klud. Brug ikke slibende midler.
Sikkerhed	Indbygget overspændingsbeskyttelse
Reservedele og reparerbarhed	Tilgængelige hos producenten (reference SEC-PH360)

Ofte stillede spørgsmål - SEC-PH360 KONIG

Hvordan installerer jeg Konig SEC-PH360 intercom?

Installationen kræver, at du monterer udendørsenheden nær døren og indendørsenheden i boligen. Brug det medfølgende 2-par kabel til at forbinde de to enheder. Slut transformatoren til en 230 V stikkontakt og tilslut den til indendørsenheden. For den elektriske lås, forbind den til 12 V terminalerne. Følg ledningsdiagrammet i manualen.

Hvad gør jeg, hvis intercomen ikke ringer?

Kontrollér først strømforsyningen (transformatoren er tilsluttet). Kontrollér derefter forbindelserne mellem enhederne: en dårlig kontakt kan afbryde ringetonen. Test også den udendørs opkaldsknap; hvis den er beskadiget, skal den udskiftes. Endelig skal du sikre dig, at ringetonevolumen ikke er indstillet til nul.

Kan jeg tilslutte flere indendørs enheder?

Ja, SEC-PH360 modellen giver mulighed for at tilslutte op til tre indendørs enheder parallelt. Brug kabler med samme tværsnit og overskrid ikke den samlede afstand på 100 m. Hver ekstra enhed skal tilsluttes de samme lyd- og kontrolterminaler.

Hvordan justerer jeg lydstyrken på intercomen?

På indendørsenheden finder du en volumenkontrol (typisk markeret 'VOL'). Drej den med uret for at øge lydstyrken, mod uret for at mindske den. For høj indstilling kan forårsage forvrængning.

Intercomen laver en hvinende lyd eller feedback, hvad gør jeg?

Dette fænomen skyldes akustisk feedback. Flyt håndsættet væk fra højttaleren eller skru ned for lydstyrken. Kontrollér også, at udendørsmikrofonen ikke er blokeret. Hvis problemet fortsætter, skal du installere en feedback-dæmper (sælges separat).

Hvilken type kabel skal jeg bruge til installationen?

Brug et 2-par snoet kabel (4 ledere) med et minimum tværsnit på 0,5 mm². Til lange afstande foretrækkes et tværsnit på 0,75 mm². Kablet skal være egnet til udendørs brug, hvis det føres udenfor.

Er udendørsenheden vejrbestandig?

Ja, udendørsenheden har en beskyttelsesklasse IP44, hvilket beskytter den mod vandstænk og støv. Undgå dog at nedsænke den, og installer den helst i ly for direkte vejr.

Hvordan rengør jeg intercomen?

Afbryd enheden, før du rengør den. Brug en blød, let fugtig klud (rent vand) til at tørre overfladerne af. Brug ikke opløsningsmidler, alkohol eller slibende midler, da de kan beskadige plastik eller aluminium.

Kan jeg udskifte den elektriske lås med et andet mærke?

Ja, forudsat at låsen fungerer på 12 V DC, og at dens strømforbrug ikke overstiger 500 mA. Kontrollér mekanisk kompatibilitet (monteringsafstand). Se specifikationerne for din eksisterende lås.

Hvor finder jeg den komplette brugsanvisning?

Den komplette manual er tilgængelig som gratis download på notice-facile.com i PDF-format. Du kan også anmode om den via e-mail ved at vælge dit sprog på produktsiden.

BRUGSANVISNING SEC-PH360 KONIG

Video dørtelefonsystem

ENGLISH

Introduction:

Säkerhetsanvisningar:

Sørg for at du ikke bliver overrasket, når der er nogen ved døren, med dette smarte video samtaleanlæg system. Udendørsenheden består af en dørklokke med knaphulkamera, nattesyn, højtaler og mikrofon. Med den supertynde 7" skærm, kun 1,8 cm, kan du se hvem der er ved døren og tale med denne gæst uden at tage røret. Tryk bare på knappen for at åbne linjen. Det kan bruges håndfrit.

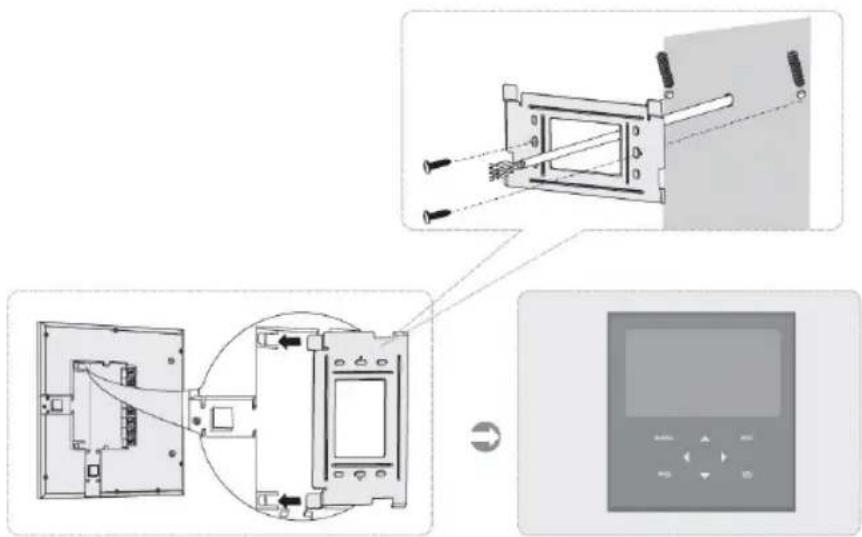

Installation af den indendørs skærm:

1. Bestem hvor skærmen skal være.
2. Monter beslaget ved at bore huller i væggen.
3. Lav et ekstra hul hvor ledningen kan gå igennem.
4. Sæt ledningerne til som det er vist på billedet nedenfor.
5. Sæt skærmen på beslaget med rillerne bag på skærmen.

1. Hvid (LYD)
2. Rød (VDD)
3. Sort (GND)
4. Gul (VIDEO)
   A. Strøm DC 15V
   B. Forbindelse til enheden uden for døren

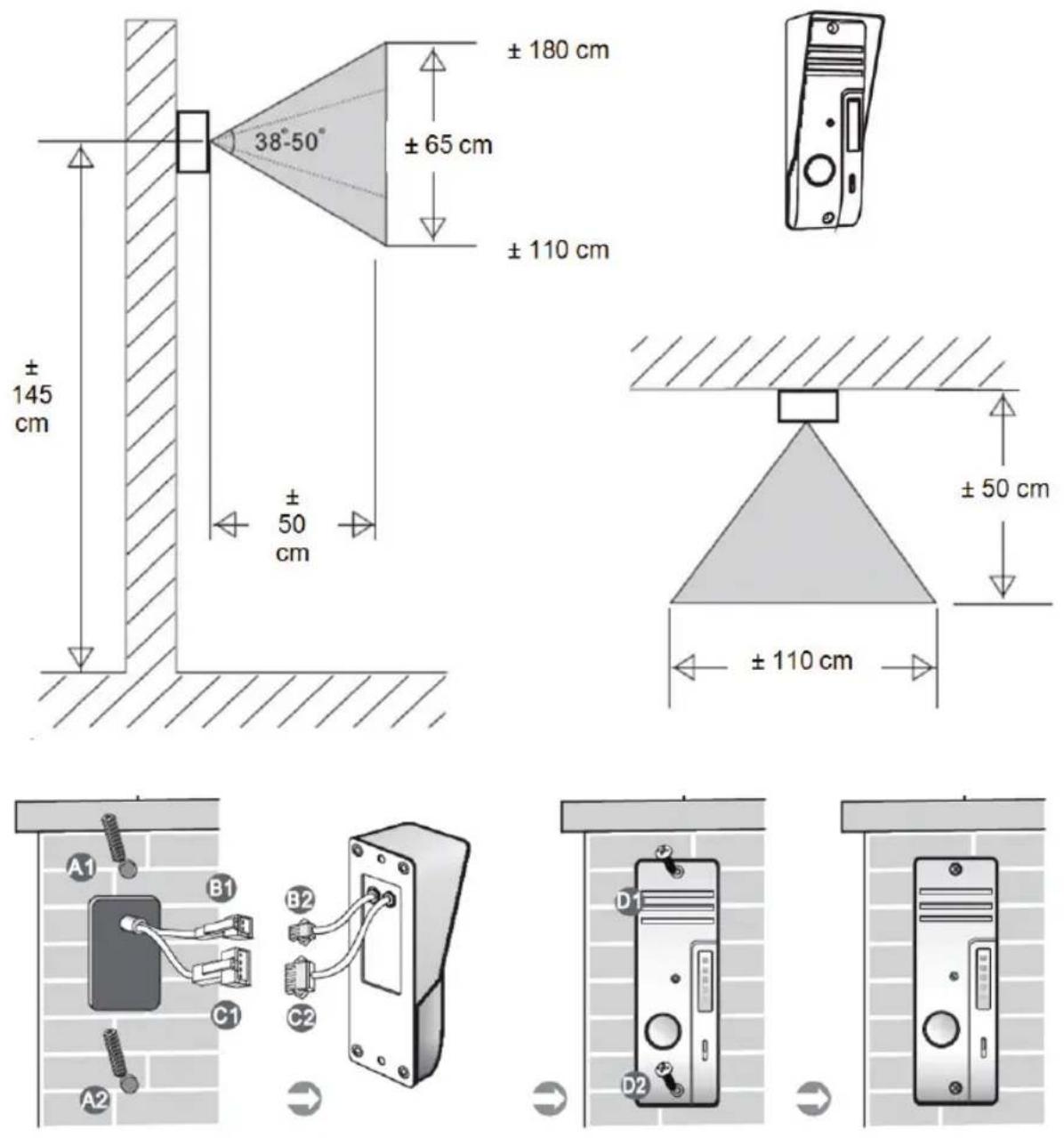

Installation af enheden uden for døren:

1. Bor huller i væggen eller andet materiale A1/A2 til at montere enheden uden for døren og føre ledningen igennem.
2. Tilslut forbindelse B1 til B2 (til elektronick lås 12V, 1A hvis den er installeret)
3. Tilslut forbindelse C1 til C2
4. Stram skruerne D1 og D2

Bemærk: forbindelser B1/B2 og C1/C2 skal være bag ved væggen eller andet materiale og ikke mellem enheden uden for døren og væggen eller andet material.

Tilslutning af elektronisk lås:

Lås uden adapter, den får strøm fra enheden uden for døren. Når døren er lukket, er spændingen 0V. Ved at låse døren op bliver spændingen 12V. Forsinkelse er 4\~7 sekunder.

Lås uden adapter, den får strøm fra enheden uden for døren. Når døren er lukket, er spændingen 12V. Ved at låse døren op bliver spændingen 0V. Forsinkelse er 4\~7 sekunder.

Beskrivelse af brug af enheden uden for døren:

1. Højtaler
2. Kamera
3. IR LED til nattesyn
4. Kaldeknap
5. Mikrofon

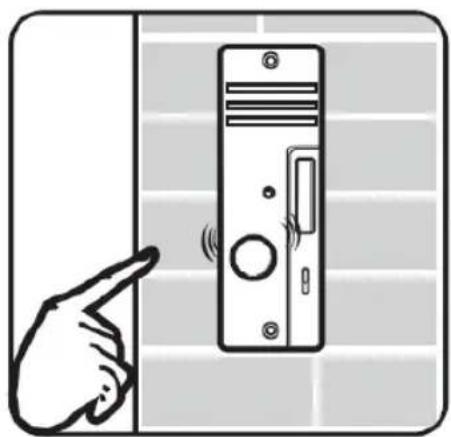

• Tryk på kaldeknappen
• Den indendørs skærm giver en ding dong lyd og aktiverer skærmen

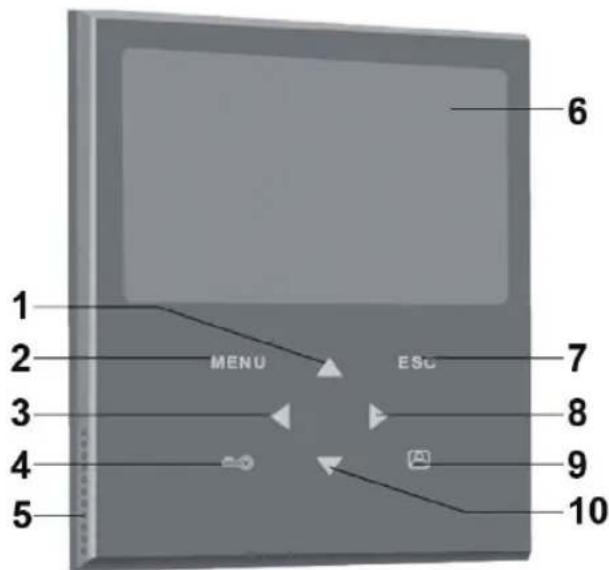

Beskrivelse af den indendørs skærm:

1. Markørknap OP
2. MENU knap
3. Markørknap VENSTRE
4. LÅS OP knap
5. Højtaler
6. Skærm
7. ESC knap
8. Markørknap H∅JRE
9. SKÆRM knap
10. Markørknap NED

Brug af den indendørs skærm:

Samtaleanlæg

Når en gæst trykker på kaldeknappen på enheden uden for døren, vil enheden inden for døren give en ding dong lyd og aktivere skærmen. Skærmen indendørs vil automatisk vise et billede af gæsten. Tryk på skærmknappen og tal med gæsten. Når du er færdig med at tale med gæsten, tryk på skærmknappen igen for at slukke for skærmen. Eller tryk på luk op knappen for at åbne døren. Skærmen vil også slukke automatisk hvis der ikke trykkes på nogen knap.

Skærm

Tryk på skærmknappen. Skærmen vil automatisk vise et billede af området uden for din dør. Tryk på knappen igen for at slukke skærmen eller skærmen slukker automatisk efter et stykke tid.

Menu

Tryk på menuknappen for at komme til hovedmenuen. Brug OP og NED markørknapperne for at vælge en indstilling og brug VENSTRE og H∅JRE knappen for at justere indstillingen. Tryk på ESC knappen for at forlade menuen.

Lysstyrke: juster lysstyrken på billedet

Kontrast: juster kontrasten på billedet

Farve: juster farven på billedet

Lydstyrke: juster lydstyrken (også for ding dong lyden)

Specifikationer:

Enheden uden for døren:

• Spænding: når der svares
• Samtaleanlæg: Semi duplex
  • Billede sensor: 1/4" CMOS farve 640x480
• IR LEDer: 4x IR LED, 1x EDS
  • Linse: F4.5mm (H:40°, V:45°)
  • Vand/støvbeskyttelse: IP44
• Driftstemperatur: -20°C +50°C
  • Vægt: 100 g
  • Dimensioner: 127 x 47 x 37 mm

Indendørs skærm:

• Spænding: 15 VDC med døråbningsfunktion
• Samtaleanlæg: Semi duplex
  • Skærm: 7" TFT/LCD farve
  • Opløsning: 480 x 234
  • Vægt: 489 g
  • Dimensioner: 197 x 187 x 18 mm

Forbindelsen mellem svareenheden og enheden uden for døren er gennem et 4-lednings kabel og kan forlænges til 50 m med kobber/0.75 mm kabel.

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN åbnes af en autoriseret tekniker. Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt.

Generelt:

Design og specifikationer kan ændres uden varsel. Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan. Gem brugervejledningen og emballagen til senere brug.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige indsamlingssystemer for disse produkter.
