SEC-PH360 - Interfon KONIG - Manual de utilizare gratuit

Tip produs	Interfon cu fir
Marcă	Konig
Model	SEC-PH360
Alimentare	110-240 V CA prin transformator
Consum electric	3 W (standby), 8 W (activ)
Dimensiuni exterioare (unitate exterioară)	130 x 90 x 30 mm
Dimensiuni (unitate interioară)	200 x 150 x 50 mm
Greutate (unitate exterioară)	0,3 kg
Greutate (unitate interioară)	0,5 kg
Materialul carcasei exterioare	Aluminiu anodizat
Tip de comunicare	Audio bidirecțional (microfon și difuzor)
Funcție deschidere ușă	Comandă de yală electrică (12 V)
Alimentarea yalei	12 V CC, 500 mA max
Număr de posturi interioare	Până la 3 (extensie posibilă)
Distanța maximă între unități	100 m (cablu 2 perechi)
Temperatura de funcționare	-10 °C până la +50 °C
Grad de protecție exterior	IP44 (rezistent la stropi de apă)
Instalare	Îngropată sau în relief (kit inclus)
Întreținere și curățare	Ștergeți cu o cârpă moale și uscată. Nu utilizați produse abrazive.
Siguranță	Protecție împotriva supratensiunilor integrată
Piese de schimb și reparabilitate	Disponibile de la producător (referință SEC-PH360)

Întrebări frecvente - SEC-PH360 KONIG

Cum se instalează interfonul Konig SEC-PH360?

Instalarea necesită fixarea unității exterioare lângă ușă și a unității interioare în locuință. Utilizați cablul de 2 perechi furnizat pentru a conecta cele două unități. Conectați transformatorul la o priză de 230 V și conectați-l la unitatea interioară. Pentru yala electrică, conectați-o la bornele de 12 V. Urmați schema de cablare din manual.

Ce să fac dacă interfonul nu sună?

Verificați mai întâi alimentarea electrică (transformatorul conectat). Apoi, verificați cablajul dintre unități: un contact defect poate întrerupe soneria. Testați și butonul de apel exterior; dacă este deteriorat, înlocuiți-l. În final, asigurați-vă că volumul soneriei nu este setat pe zero.

Pot conecta mai multe posturi interioare?

Da, modelul SEC-PH360 permite conectarea a până la trei posturi interioare în paralel. Utilizați cabluri de aceeași secțiune și nu depășiți distanța totală de 100 m. Fiecare post suplimentar trebuie conectat la aceleași borne audio și de comandă.

Cum se reglează volumul interfonului?

Pe unitatea interioară, veți găsi un potențiometru de reglare a volumului (de obicei marcat 'VOL'). Rotiți-l în sensul acelor de ceas pentru a crește volumul, în sens invers pentru a-l scădea. O reglare excesivă poate provoca distorsiuni.

Interfonul produce un fluierat sau efect Larsen, ce să fac?

Acest fenomen se datorează unui feedback acustic. Îndepărtați receptorul de difuzor sau reduceți volumul. Verificați, de asemenea, dacă microfonul exterior nu este obstrucționat. Dacă problema persistă, instalați un atenuator Larsen (vândut separat).

Ce tip de cablu să folosesc pentru instalare?

Utilizați un cablu cu 2 perechi torsadate (4 conductori) cu secțiunea minimă de 0,5 mm². Pentru distanțe lungi, preferați o secțiune de 0,75 mm². Cablul trebuie să fie potrivit pentru utilizare în exterior dacă trece prin exterior.

Unitatea exterioară este rezistentă la intemperii?

Da, unitatea exterioară are un grad de protecție IP44, ceea ce o protejează împotriva stropilor de apă și a prafului. Cu toate acestea, nu o scufundați și instalați-o adăpostită de intemperii directe, dacă este posibil.

Cum se curăță interfonul?

Deconectați dispozitivul înainte de curățare. Utilizați o cârpă moale și ușor umedă (apă curată) pentru a șterge suprafețele. Nu utilizați solvenți, alcool sau produse abrazive care ar putea deteriora plasticul sau aluminiul.

Pot înlocui yala electrică cu o altă marcă?

Da, cu condiția ca yala să funcționeze la 12 V CC și consumul să nu depășească 500 mA. Verificați compatibilitatea mecanică (distanța între șuruburi). Consultați caracteristicile yalei existente.

Unde pot găsi manualul de utilizare complet?

Manualul complet este disponibil pentru descărcare gratuită pe site-ul notice-facile.com în format PDF. Îl puteți solicita și prin e-mail, alegând limba pe pagina produsului.

MANUAL DE UTILIZARE SEC-PH360 KONIG

Acest sistem inteligent de comunicare video vă oferă posibilitatea de a nu fi luat prin surprindere când cineva vine în vizită. Ansamblul din exterior al interfonului este alcătuit dintr-o sonerie pentru ușă cu cameră video, sistem de vedere nocturn, difuzor și microfon. Prin intermediul unui ecran de 7" foarte subțire, de doar 1,8 cm, puteți vedea cine este la ușă și puteți vorbi cu vizitatorul respectiv fără a fi nevoit să ridicati un receptor. Este suficient să apăsați butonul pentru a începe comunicarea. De asemenea, este hands-free.

Instalarea monitorului din interior:

1. Identificati poziția pentru monitor.
2. Montați suportul făcând găuri în perete.
3. Faceti o gaură în plus pentru introducerea cablului.
4. Conectați firele după cum este indicat în imaginea de mai jos.

5. Amplasați monitorul pe suport astfel încât fantele să fie orientate către partea din spate a monitorului

6. Alb (AUDIO)

7. Roşu (VDD)
8. Negru (GND)
9. Galben (VIDEO)
   A. Alimentare CC 15V
   B. Conectarea la ansamblul exterior

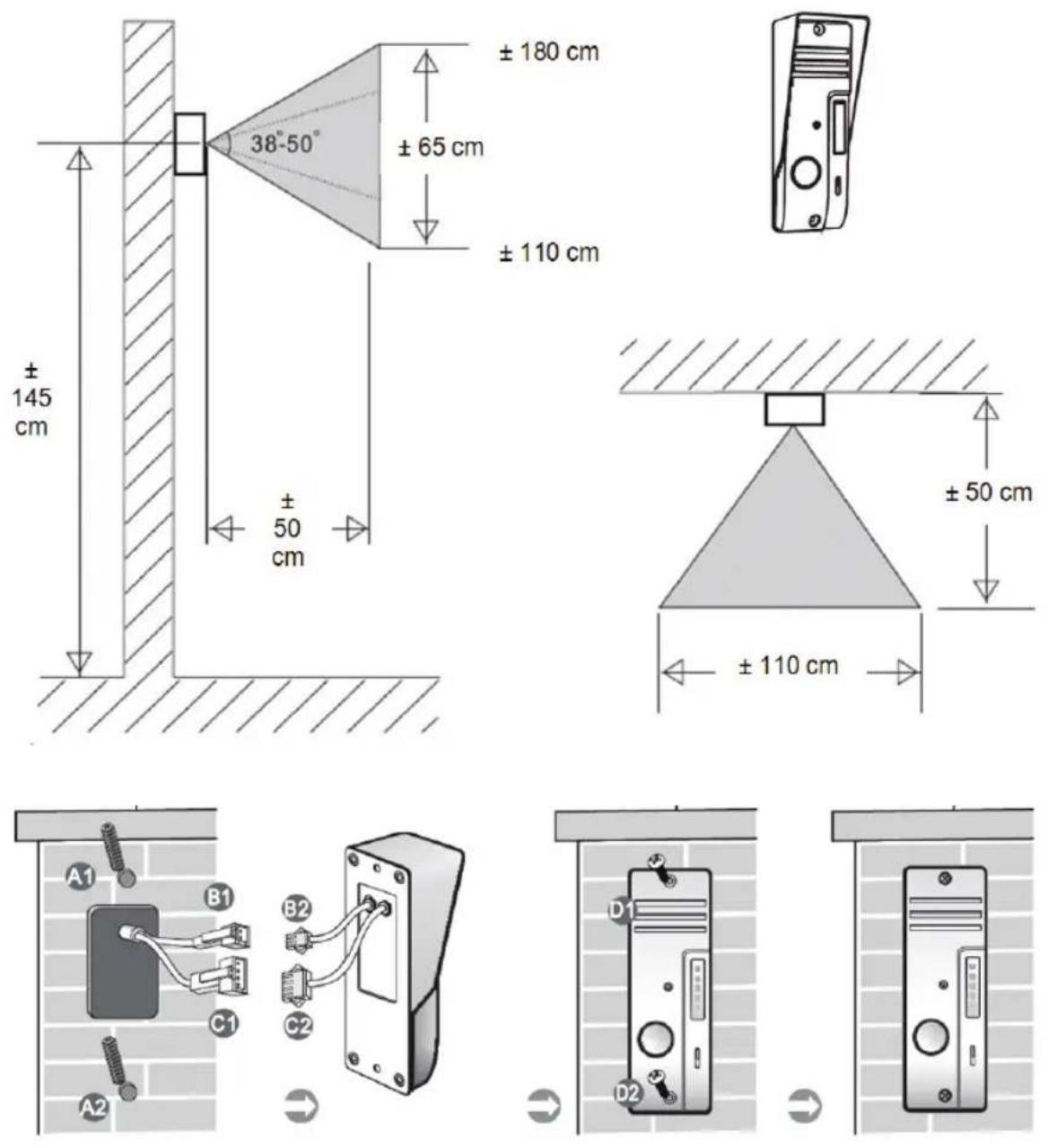

Instalarea ansamblului exterior:

1. Faceți găurile A1/A2 în perete sau alt material pentru a monta ansamblul exterior și pentru a introduce cablul.
2. Racordati conectorul B1 cu B2 (pentru încuietoare electronică de 12V, 1A dacă este instalată)
3. Racordati conectorul C1 cu C2
4. Strângeti şuruburile D1 şi D2

Observație: conectoarele B1/B2 și C1/C2 trebuie să fie în spatele peretelui sau al altui material și nu între ansamblul exterior și perete sau alt material.

Conectarea încuietorii electronice:

Încuietoare fără adaptor, energie furnizată prin ansamblul exterior. Când ușa este închisă, tensiunea circuitului este 0 V. Când se descuie ușa, tensiunea în circuit este de 12 V. Decalajul este de 4\~7 secunde.

Încuietoare fără adaptor, energie furnizată prin ansamblul exterior. Când ușa este închisă, tensiunea circuitului este 12 V. Când se descuie ușa, tensiunea în circuit este de 0 V. Decalajul este de 4\~7 secunde.

Descrierea și funcționarea ansamblului exterior:

1. Difuzor
2. Cameră video
3. LED-uri IR pentru vedere nocturnă
4. Buton apelare
5. Microfon

• Apăsați butonul de apelare
• Monitorul din interior va genera un semnal sonor și va activa ecranul monitorului

Instalarea monitorului din interior:

1. Buton directionare cursor ÎN SUS
2. Buton MENIU
3. Buton directionare cursor STÂNGA
4. Buton DESCUIERE
5. Difuzor
6. Ecran
7. Buton ESC
8. Buton directionare cursor DREAPTA
9. Buton MONITOR
10. Buton directionare cursor ÎN JOS

Functionarea monitorului din interior:

Intercomunicarea

Când un vizitator apasă butonul apelare al ansamblului din exterior, monitorul din interior va genera un semnal sonor și va activa ecranul monitorului. Ecranul monitorului din interior va afișa în mod automat o imagine a vizitatorului. Apăsați butonul Monitor și vorbiți cu vizitatorul. Când ați încheiat convorbirea cu vizitatorul, apăsați din nou butonul Monitor pentru a închide ecranul. Sau apăsați butonul descuiere pentru a deschide ușa. De asemenea, ecranul se va închide automat dacă niciun buton nu este acționat.

Monitorul

Apăsați butonul Monitor. Ecranul va afișa în mod automat o fotografie a planului exterior ușii de la intrare. Apăsați încă o dată butonul pentru a închide monitorul sau monitorul se va închide automat după un timp.

Meniu

Apăsați butonul Meniu pentru a intra în meniul principal. Folosiți cursoarele direcționale ÎN SUS și ÎN JOS pentru a selecta o poziție și folosiți butoanele STÂNGA și DREAPTA pentru a modifica parametrii poziției. Apăsați butonul ESC pentru a părăsi meniul.

Luminozitate: reglarea luminozității imaginii

Contrast: reglarea contrastului imaginii

Culoare: reglarea culorii imaginii

Nivel sonor: reglarea volumului sonor (şi pentru semnalul sonor)

Date tehnice:

Ansamblul exterior:

Tensiune de functionare: în funcție de tipul ansamblului receptor

• Sistemul de comunicare: Semi-duplex
• Senzor de fotografiere: 1/4" CMOS 640x480 color
  • LED-uri IR: 4x LED IR, 1x EDS
• Obiectiv: F4.5mm (H:40°, V:45°)
• Protectie apă/praf: IP44
• Temperatură de functionare: -20°C +50°C
• Greutate: 100 g
  • Dimensiuni: 127 x 47 x 37 mm

Monitorul din interior:

• Tensiune de functionare: 15 VCC cu functia de deschidere a uşii
• Sistem de comunicare: Semi-duplex
• Ecran: 7" TFT/LCD color
• Rezoluție: 480 x 234
• Greutate: 489 g
  • Dimensiuni: 197 x 187 x 18 mm

Conectarea dintre ansamblul receptor și cel din exterior este realizată prin intermediul unui cablu cu 4 fire și poate fi extins până la 50 m cu un cablu de cupru/de 0,75 mm.

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul aparitiei unei probleme. Nu expuneți produsul apei sau umezelii.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Păstrați acest manual și ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.
