SAS-PH310 - Interfon KONIG - Manual de utilizare gratuit

Tip produs	Interfon audio cu fir
Marcă	Konig
Model	SAS-PH310
Alimentare	Adaptor de rețea 230V / 12V DC
Consum	5 W
Dimensiuni (unitate interioară)	150 x 80 x 25 mm
Dimensiuni (unitate exterioară)	100 x 100 x 30 mm
Greutate totală	300 g
Material	Plastic ABS
Funcții principale	Comunicare bidirecțională, apel, deblocare ușă, reglare volum, sonerie
Rază de acțiune	Până la 100 m în câmp liber (fără fir) / cu fir în funcție de cablare
Instalare	Montare pe perete, fixare cu șuruburi
Culoare	Alb
Temperatură de funcționare	-10°C până la 50°C
Întreținere și curățare	Curățați cu o cârpă moale și uscată. Nu utilizați produse abrazive.
Siguranță	Nu expuneți la umiditate sau șocuri. Deconectați înainte de curățare.
Piese de schimb și reparabilitate	Adaptor de rețea, cabluri de legătură, șuruburi de fixare disponibile ca piese de schimb. Reparare de către un centru autorizat.
Conținutul pachetului	1 unitate interioară, 1 unitate exterioară, 1 adaptor de rețea, 1 cablu, șuruburi, manual de utilizare
Certificare	CE, RoHS

Întrebări frecvente - SAS-PH310 KONIG

Cum se instalează Konig SAS-PH310 ?

Fixați unitatea exterioară lângă ușă și unitatea interioară în locul dorit. Conectați cele două unități cu cablul furnizat. Conectați adaptorul de rețea la unitatea interioară și la o priză de 230V. Urmați schema de cablare din manual.

Cum se reglează volumul soneriei?

Pe unitatea interioară, veți găsi un buton rotativ sau un potențiometru marcat Volume. Rotiți-l pentru a ajusta nivelul sonor al soneriei și al comunicării.

Ce faceți dacă interfonul nu sună?

Verificați mai întâi alimentarea: adaptorul este conectat și priza funcționează? Asigurați-vă că cablul dintre cele două unități este conectat corect. Testați butonul de apel al unității exterioare. Dacă nimic nu funcționează, consultați manualul.

Pot debloca ușa cu acest interfon?

Da, modelul SAS-PH310 suportă deblocarea ușii. Conectați o yale electrică (nu este furnizată) la bornele prevăzute. Apăsați butonul de deblocare de pe unitatea interioară pentru a deschide ușa.

Funcționează interfonul fără electricitate?

Nu, necesită alimentare de la rețea prin adaptorul furnizat. În caz de întrerupere a curentului, interfonul nu va funcționa. Nicio baterie de rezervă nu este integrată.

Care este raza maximă de acțiune între unități?

Raza depinde de tipul de cablare. Pentru un cablu standard de 0,5 mm², nu depășiți 50 de metri pentru a evita pierderile de semnal. Dincolo de aceasta, utilizați un cablu de secțiune mai mare.

Cum se curăță interfonul?

Utilizați o cârpă moale și ușor umedă. Nu utilizați niciodată produse chimice, alcool sau solvenți. Ștergeți cu o cârpă uscată. Nu pulverizați lichid direct pe dispozitiv.

Pot conecta mai multe unități interioare?

Acest model este conceput pentru o singură unitate interioară și o unitate exterioară. Pentru un sistem multi-utilizator, veți avea nevoie de un model mai avansat.

Cum se înlocuiește adaptorul de rețea?

Utilizați numai un adaptor de 12V DC cu polaritate corectă (centru pozitiv). Puterea trebuie să fie de cel puțin 500 mA. Contactați serviciul post-vânzare pentru a obține o piesă de schimb.

Calitatea audio este proastă, ce să fac?

Asigurați-vă că difuzoarele și microfoanele nu sunt obstrucționate. Verificați dacă volumul este reglat corect. Dacă problema persistă, poate exista un defect de cablare sau o componentă defectă. Contactați un tehnician.

MANUAL DE UTILIZARE SAS-PH310 KONIG

Datorită acestui sistem videofon hands-free, puteți avea siguranța că nu veți fi luați prin surprindere când cineva e la ușă. Unitatea de exterior constă dintr-o sonerie cu cameră, vedere nocturnă, difuzor și microfon. Cu afișajul LCD de 3,5" puteți vedea cine e la ușă și puteți discuta cu musafirul. Sistemul se poate conecta la un sistem de încuiere electronic (neinclus) și poate deschide ușa automat.

Măsuri de siguranță

Acest produs va fi desfăcut NUMAI de către un tehnician autorizat când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul apariției unei probleme. Nu expuneți unitatea receptoare la apă sau umezeală.

Componente

Date tehnice

Sonerie

KÖNIG

ROMÂNĂ

Unitate receptoare

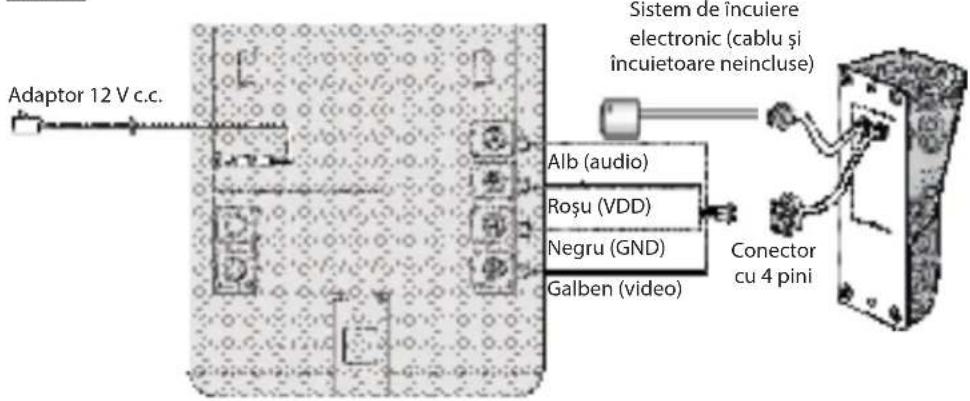

Conexiunea dintre unitatea receptoare și unitatea de exterior se realizează printr-un cablu cu 4 fire și poate fi prelungită până la 50 m printr-un cablu de cupru/0,75 mm.

Descrierea produsului

Sonerie

Instrucțiuni de instalare
Sistem

Sonerie

Practicați o gaură de 2 cm pentru a monta soneria

Înălțime de montare recomandată & Unghiul camerei

Utilizarea unui sistem de încuiere electronic

Metoda de utilizare a sistemului de încuiere electronic trebuie să corespundă uneia dintre opțiunile de mai jos.

Sistem încuiere fără adaptor, alimentare prin unitatea de exterior. Când ușa este închisă, tensiunea în circuit este de 0 V. Prin descuierea ușii, tensiunea în circuit este de 12 V. Întârzierea este de 4\~7 secunde.

Sistem încuiere fără adaptor, alimentare prin unitatea de exterior. Când ușa este închisă, tensiunea în circuit este de 12 V. Prin descuierea ușii, tensiunea în circuit este de 0 V. Întârzierea este de 4\~7 secunde.

Sistem încuiere cu adaptor, alimentare prin adaptor extern.

12V
0V	STINGE	PORNIRE	StINGE
			Blocare

KÖNIG

ROMÂNĂ

Unitate receptoare

Instrucțiuni de utilizare

Functionare

Indicator functionare

Când sistemul este instalat și adaptor 12 V este conectat la unitatea receptoare și o priză de perete, indicatorul de funcționare roșu se va aprinde.

Sonerie

Când un musafir apasă butonul soneriei, soneria se va activa, iar monitorul se va porni automat. Monitorul rămâne aprins 20 de secunde și apoi se închide automat.

Buton monitor

Porniți monitorul pentru a vedea cine se află afară. Monitorul va prezenta imaginea camerei.

Buton alarmă

În caz de urgență, continuați să apăsați butonul de alarmă. Sunetul de alarmă va fi emis de difuzorul soneriei.

Buton deblocare

Apăsați butonul Deblocare pentru a debloca ușa pentru vizitator. (doar când este montat un sistem de încuiere electronic)

Comutator volum

Aduceți comutatorul la volumul dorit.

Setare meniu

Pentru a regla luminozitatea, contrastul, nuanța (culoarea) și claritatea, apăsați mai întăi butonul monitorului pentru a-l porni.

KÖNIG

ROMÂNĂ

Apăsați butonul Meniu pentru a deschide meniul.

Luminozitate:

Reglați luminozitatea imaginii apăsând butonul + sau -. Apăsați butonul Meniu din nou pentru a trece la reglajul următor.

Contrast:

Reglați contrastul imaginii prin apăsarea butonului + sau -. Apăsați butonul Meniu din nou pentru a trece la reglajul următor.

Nuanță:

Reglați nuanța imaginii prin apăsarea butonului + sau -. Apăsați butonul Meniu din nou pentru a trece la reglajul următor.

Claritate:

Reglați claritatea imaginii

leşire:

lesiți din meniu cu butonul + sau – înainte ca monitorul să fie oprit; în caz contrar, reglajul nu va fi salvat.

Selectați soneria apăsând butonul soneriei din nou până ajungeți la soneria dorită. Există 9 sonerii diferite disponibile.

Întreținere

Curățați produsul doar cu o cârpă uscată.

Nu folositi solventi sau agenti de curătare abrazivi.

Garantie

Orice schimbări și/sau modificări ale produsului vor anula garanția. Nu putem accepta responsabilitatea pentru daunele provocate de utilizarea incorectă a acestui produs.

Renunțarea la răspundere

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Eliminare

cu deşeurile menajare.

Acest produs a fost fabricat și furnizat în conformitate cu toate reglementările și directivele relevante, valabile în toate statele membre ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificațiile și reglementările aplicabile în toate țările în care se vinde.

Documentația originală este disponibilă la cerere. Aceasta include, fără a se limita la acestea, următoarele: Declarația de Conformitate (și identitatea produsului), Fișa de date pentru Siguranța Materialului, raportul de testare a produsului.
