Producttype	Bedrade audio intercom
Merk	Konig
Model	SAS-PH310
Voeding	Netadapter 230V / 12V DC
Verbruik	5 W
Afmetingen (binnenunit)	150 x 80 x 25 mm
Afmetingen (buitenunit)	100 x 100 x 30 mm
Totaal gewicht	300 g
Materiaal	ABS-kunststof
Hoofdfuncties	Tweerichtingscommunicatie, oproep, deurontgrendeling, volumenregeling, beltoon
Bereik	Tot 100 m in open veld (draadloos) / bedraad afhankelijk van bekabeling
Installatie	Muurmontage, bevestiging met schroeven
Kleur	Wit
Bedrijfstemperatuur	-10°C tot 50°C
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen schurende producten.
Veiligheid	Niet blootstellen aan vocht of schokken. Loskoppelen voor reiniging.
Reserveonderdelen en repareerbaarheid	Netadapter, verbindingskabels, bevestigingsschroeven beschikbaar als reserveonderdelen. Reparatie door erkend centrum.
Inhoud van de verpakking	1 binnenunit, 1 buitenunit, 1 netadapter, 1 kabel, schroeven, gebruiksaanwijzing
Certificering	CE, RoHS

Veelgestelde vragen - SAS-PH310 KONIG

Hoe installeer ik de Konig SAS-PH310?

Bevestig de buitenunit bij de deur en de binnenunit op de gewenste plaats. Verbind de twee units met de meegeleverde kabel. Sluit de netadapter aan op de binnenunit en een 230V-stopcontact. Volg het bedradingsschema in de handleiding.

Hoe stel ik het volume van de beltoon in?

Op de binnenunit vindt u een draaiknop of potentiometer gemarkeerd Volume. Draai deze om het geluidsniveau van de beltoon en communicatie aan te passen.

Wat moet ik doen als de intercom niet overgaat?

Controleer eerst de voeding: is de adapter aangesloten en werkt het stopcontact? Zorg ervoor dat de kabel tussen de twee units correct is aangesloten. Test de oproepknop van de buitenunit. Als niets werkt, raadpleeg dan de handleiding.

Kan ik de deur ontgrendelen met deze intercom?

Ja, het model SAS-PH310 ondersteunt deurontgrendeling. Sluit een elektrische deuropener (niet meegeleverd) aan op de daarvoor bestemde aansluitingen. Druk op de ontgrendelknop van de binnenunit om de deur te openen.

Werkt de intercom zonder elektriciteit?

Nee, hij heeft netvoeding nodig via de meegeleverde adapter. Bij stroomuitval werkt de intercom niet. Er is geen noodbatterij ingebouwd.

Wat is het maximale bereik tussen de units?

Het bereik is afhankelijk van het type bekabeling. Gebruik voor een standaardkabel van 0,5 mm² niet meer dan 50 meter om signaalverlies te voorkomen. Gebruik bij grotere afstanden een kabel met grotere doorsnede.

Hoe reinig ik de intercom?

Gebruik een zachte, licht vochtige doek. Gebruik nooit chemicaliën, alcohol of oplosmiddelen. Droog af met een droge doek. Spuit geen vloeistof rechtstreeks op het apparaat.

Kan ik meerdere binnenunits aansluiten?

Dit model is ontworpen voor één binnenunit en één buitenunit. Voor een systeem met meerdere gebruikers heeft u een geavanceerder model nodig.

Hoe vervang ik de netadapter?

Gebruik alleen een adapter van 12V DC met de juiste polariteit (midden positief). Het vermogen moet minimaal 500 mA zijn. Neem contact op met de klantenservice voor een reserveonderdeel.

De audiokwaliteit is slecht, wat te doen?

Zorg ervoor dat de luidsprekers en microfoons niet geblokkeerd zijn. Controleer of het volume correct is ingesteld. Als het probleem aanhoudt, kan er een bedradingsfout of defect onderdeel zijn. Neem contact op met een technicus.

GEBRUIKSAANWIJZING SAS-PH310 KONIG

GEBRUIKSAANWIJZING (p. 20)

KILAVUZ (s. 98)

MANUALE (p. 26)

KASUTUSJUHEND (Ik. 104)

Dit handsfree deurtelefoonsysteem met videofunctie laat u meteen zien wie er aan de deur staat. De buitenunit heeft een deurbel, een camera met nachtzichtfunctie, een speaker en een microfoon. Het 3,5" LCD-kleurenscherm zorgt voor een helder beeld en het communicatiesysteem zorgt voor een kristalhelder geluid. Het systeem kan worden verbonden met een elektronisch slot (niet inbegrepen) dat u automatisch kunt openen door op het antwoordpaneel een knop in te drukken.

Veiligheidsvoorschriften

Dit product mag UITSLUITEND door een erkend monteur worden geopend als onderhoud is vereist. Koppel het product los van de elektrische voeding en van andere apparatuur als er zich problemen voordoen. Stel de antwoordunit niet bloot aan water of vocht.

Verpakkingsinhoud

Technische specificaties Deurbel

KÖNIG

NEDERLANDS

Antwoordunit

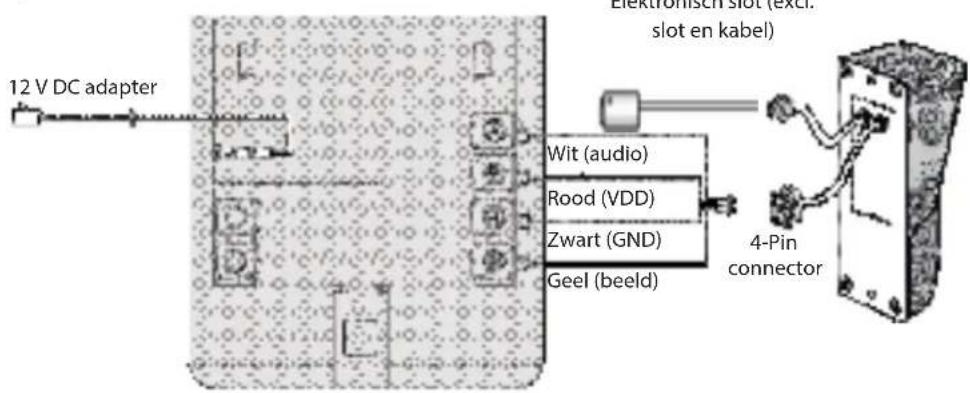

De unit bij de buitendeur en het antwoordpaneel zijn aan de hand van een kabel met 4 draden op elkaar aangesloten. De kabel kan met een kabel van koper/0,75 mm worden verlengd tot 50 m.

Productbeschrijving Deurbel

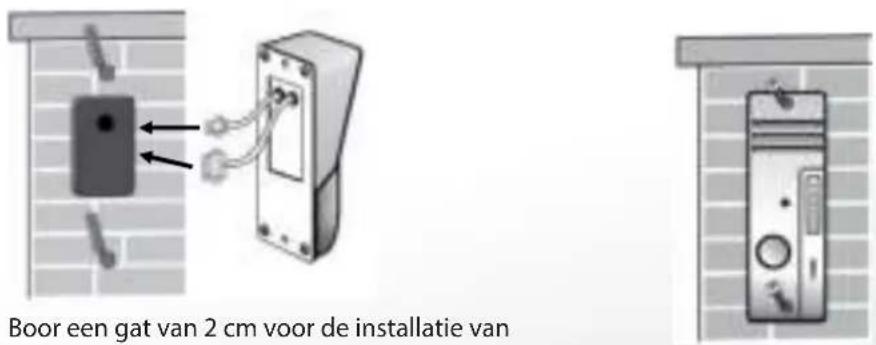

Installatie-instructies

Systeem

Deurbel

KÖNIG

Aanbevolen installatiehoogte&Hoek van de camera

Een elektronisch slot gebruiken

NEDERLANDS

Model SAS-PH310
Ontgrendelings manier		12V 0VUITAANUITOngrendelings Vergrendelen	0 seconden	4~7 seconden
		12V 0VAANUITRANOvgrendelenOngrendelings	0 seconden	4~7 seconden
		UIT AAN Vergrendelen Ongrendelings	0 seconden	4~7 seconden

De gebruikswijze van het elektronische slot moet aan een van de onderstaande opties voldoen.

Slot zonder adapter, gevoed door de unit bij de buitendeur. De spanning in het circuit is 0 V als de deur gesloten is. De spanning in het circuit is 12 V als de deur wordt geopend. Vertraging 4-7 seconden.

Slot zonder adapter, gevoed door de unit bij de buitendeur. De spanning in het circuit is 12 V als de deur gesloten is. De spanning in het circuit is 0 V als de deur wordt geopend. Vertraging is 4-7 seconden.

Slot met adapter, gevoed door een externe adapter.

12 V	UIT	AAN	UIT	Ontgrendelings
0 V				Vergrendelen

KÖNIG

NEDERLANDS

Antwoordunit

Gebruiksaanwijzing

Bediening

Indicator Aan/Uit

De rode Aan/Uit indicator zal branden als het systeem is geïnstalleerd en de 12 V adapter is aangesloten op het antwoordpaneel en het stopcontact.

Deurbel

Als een bezoeker op de deurbel drukt, zal het antwoordpaneel de melodie van de deurbel afspelen en zal het beeldscherm automatisch worden ingeschakeld. Het beeldscherm blijft 20 seconden lang ingeschakeld en wordt vervolgens automatisch uitgeschakeld.

Beeldschermknop

Schakelt het beeldscherm in zodat u de buitenomgeving kunt controleren. Het beeldscherm toont de opname van de camera.

Alarmknop

Houd bij geval van nood de alarmknop ingedrukt. De luidspreker van de deurbel zal het alarmsignaal afspelen.

Ontgrendelingsknop

Druk op de ontgrendeltoets om de deur te ontgrendelen voor de bezoeker. (uitsluitend wanneer een elektronisch slot is geïnstalleerd)

Volumeknop

Stel het gewenste volume in met de knop.

Menu-instellingen

Schakel het beeldscherm in met een druk op de beeldschermknop voordat u de helderheid, het contrast, de kleurtoon (kleur) en de beeldscherpte instelt.

KÖNIG

NEDERLANDS

Open het menu met een druk op de knop MENU.

Helderheid:

Stel de helderheid van het beeld in met de + of - knop. Ga naar de volgende instelling door nogmaals op de menutoets te drukken.

Contrast:

Stel het contrast van het beeld in met de + of - knop. Druk nogmaals op de menutoets om de volgende instellingen te openen.

Kleurtoon:

Stel de kleurtoon van het beeld in met de + of - knop. Druk nogmaals op de menutoets om de volgende instellingen te openen.

Beeldscherpte:

Stel de beeldscherpte in

Afsluiten:

Sluit het menu af met een druk op de knop + of - voordat het beeldscherm wordt uitgeschakeld, anders zullen de instellingen niet worden opgeslagen.

Selecteer de beltoon door op de beltoonknop te drukken.U kunt kiezen uit 9 verschillende beltonen.

Onderhoud

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer

Ontwerpen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer

weg bij het huishoudelijk afval.

afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specificaties en reglementen van het land van verkoop.

Op aanvraag is officiële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.
