SEC-PH380 - Intercom KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Bedrade intercom voor voordeur
Merk	Konig
Model	SEC-PH380
Afmetingen (binnenunit)	Ongeveer 150 x 90 x 30 mm
Gewicht (binnenunit)	Ongeveer 200 g
Voeding	9V DC netadapter (inbegrepen) of 3x AAA-batterijen (niet inbegrepen)
Stroomverbruik	Max 200 mA
Communicatietype	Tweerichtingsaudio (full duplex)
Maximaal bereik	Ongeveer 50 meter binnen
Deurontgrendelingsfunctie	Ja (elektrische bediening voor 12V deuropener)
Aantal binnenposten	1 (hoofdpost)
Aantal buitenposten	1 (straatunit)
Behuizingsmateriaal	Wit ABS-kunststof
Volume-instelling	Ja, draaiknop
Beltoon	Instelbare elektronische melodie
LED-indicator	Blauwe LED voor oproep, rode LED voor open deur
Bekabelingstype	2 draden (audio + bediening)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Gebruik alleen de meegeleverde adapter. Niet blootstellen aan water.
Reserveonderdelen en repareerbaarheid	Netadapter beschikbaar. Reparatie door een professional aanbevolen.
Algemene informatie	2 jaar garantie. Gemaakt in China.

Veelgestelde vragen - SEC-PH380 KONIG

Hoe installeer ik de SEC-PH380 intercom?

De installatie vereist het bevestigen van de buitenunit bij de deur en de binnenunit op een handige plaats. Verbind de twee units met een 2-draads kabel (inbegrepen). Sluit de netadapter aan op de binnenunit. Volg het bedradingsschema in de handleiding.

De intercom gaat niet over, wat te doen?

Controleer eerst de voeding: de binnenunit moet een brandende LED hebben. Zorg ervoor dat de buitenbelknop werkt. Als het probleem aanhoudt, controleer dan de draadverbindingen en vervang de batterijen indien gebruikt.

Kan ik een tweede binnenpost toevoegen?

Het model SEC-PH380 is ontworpen voor slechts één binnenpost. Om een tweede post toe te voegen, heeft u een specifieke uitbreidingsset van Konig nodig.

Hoe stel ik het volume van de intercom in?

Draai aan de volumeknop aan de zijkant van de binnenunit. Draai met de klok mee om te verhogen, tegen de klok in om te verlagen.

De deurontgrendelingsfunctie werkt niet

Zorg ervoor dat de elektrische deuropener compatibel is (12V). Controleer de verbindingen tussen de intercom en de deuropener. Test de 12V-uitgang met een multimeter. Stel indien nodig de ontgrendelingstijd bij via de interne potentiometer.

Welk type kabel gebruiken voor de installatie?

Gebruik een 2-aderige kabel met een minimale doorsnede van 0,5 mm². De aanbevolen maximale lengte is 50 meter.

De intercom produceert een zoemend geluid, hoe verhelpen?

Dit kan komen door een slechte verbinding of elektromagnetische interferentie. Zorg ervoor dat de draden goed getwist zijn en uit de buurt van stroomkabels liggen. Als het probleem aanhoudt, installeer dan een ontstoringsfilter.

Hoe verander ik de beltoon?

Open het deksel van de binnenunit en zoek de kleine DIP-schakelaar of de melodiekeuzeknop. Raadpleeg de handleiding voor de posities die overeenkomen met de verschillende beltonen.

De buitenunit lijkt dood, wat controleren?

Controleer de bedrading: de draden moeten stevig op de aansluitklemmen zijn aangesloten. Test met een voltmeter de aanwezigheid van spanning (9-12V) op de draden bij de buitenunit. Als er niets is, is de binnenunit of de adapter defect.

Kan ik de intercom gebruiken zonder netadapter?

Ja, de binnenunit kan werken met 3 AAA-batterijen (niet inbegrepen). De batterijen raken echter sneller leeg en de deurontgrendelingsfunctie is niet beschikbaar op batterijen.

GEBRUIKSAANWIJZING SEC-PH380 KONIG

GEBRUIKSAANWIJZING (p. 29)

Deurbel met Camerafunctie

• Inleiding (p. 29)
• Productonderdelen (p. 29)
• Technische specificaties (p. 30)
• Installatie-instructies (p. 30)
• Productbeschrijving (p. 36)
- Gebruiksaanwijzing (p. 36)
• Onderhoud (p. 37)
• Garantie (p. 28)
• Disclaimer (p. 37)
• Verwijdering (p. 37)

Inleiding:

Met deze draadloze deurbel met camerafunctie kunt u ervoor zorgen dat u niet wordt verrast wanneer iemand voor de deur staat. Dankzij het elektronische videosysteem zult u zich veiliger voelen voordat u de deur opent. De ingebouwde 128 MB microSD-kaart kan maximaal 1,000 foto's van mensen opslaan die hebben aangebeld. De camera deurspion is eenvoudig te installeren en heeft een 2,4-inch LCD-kleurenmonitor voor een duidelijk beeld van de bezoeker.

• We adviseren u om deze handleiding te lezen voordat u het beveiligingscamerasysteem installeert /gebruikt.
• Bewaar deze handleiding op een veilige plek voor toekomstig gebruik.

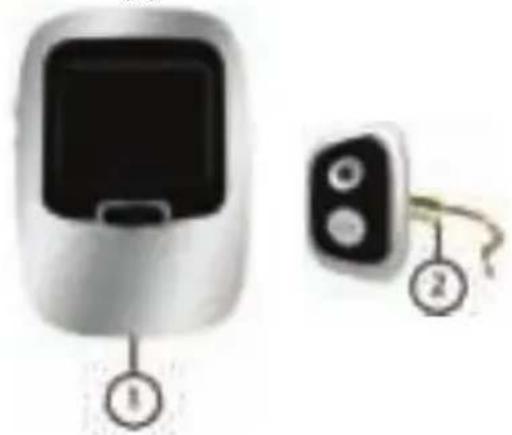

Productonderdelen:

1. Monitor
2. Deurbel/camera
3. Metalen buis
4. Achterplaat
5. Zelfklevende sticker voor deurbel/camera
6. 128 MB microSD-kaart (ingebouwd)
7. Voorplaatschroef
8. Schroeven voor de behuizing
9. Metalen gereedschap

• Monitor: 2,4" kleuren LCD
• Resolutie: 300 K pixels
• Kijkhoek: 60°
- Intern geheugen: 128 MB, tot maximaal 1,000 foto's
• Geïntegreerde deurbel: Ja
- Intercom: Nee
- Beschermingsgraad: IP40 (stel de deurbel/camera niet bloot aan regen/water)
• Dikte van de deur: 40 - 70 mm
• Bedrijfstemperatuur: -20 °C \~ +60 °C
• Bedrijfsluchtvochtigheid: 10% - 95%
- Batterij: 2x AA, 1,5 V (excl.)
- Levensduur batterij: 5 maanden (5 x 30 sec./dag)
- Afmetingen van de monitor: 119 x 83 x 25 mm
- Afmetingen van de deurbel/camera: 59 x 40 x 14 mm

Installatie-instructies:

Boor een gat van ∅1,5 cm in de deur.

De camera deurspion is geschikt voor deuren met een dikte van 4 tot 7 cm.

De aanbevolen hoogte is tussen 1,60 en 1,75 m.

Verwijder de beschermlaag van de zelfklevende sticker en bevestig deze aan de achterkant van de deurbel/camera.

Verwijder de andere beschermlaag van de zelfklevende sticker en bevestig de deurbel/camera met de zelfklevende sticker aan de buitenkant van de deur. Schuif de metalen pijp door het gat in de deur.

Opmerking: plaats de deurbel/camera alleen op deuren met een afdekking. Stel de deurbel/camera niet bloot aan regen of water

Zorg ervoor dat de platte kabel helemaal door het gat aan de andere kant van de deur uitsteekt.

5

A. Verwijder de beschermlaag van de tape op de achterkant van de metalen plaat. Dit zal bij het monteren van de metalen plaat en de monitor helpen om krassen op de deur te voorkomen.

B. Lijn het gat van de metalen plaat over het gat in de deur uit en plaats de metalen plaat op de deur. Zorg ervoor dat de platte kabel door het gat van de metalen plaat uitsteekt.

Opmerking: Zorg ervoor dat de printplaat op de juiste, hoogste hoek is aangebracht.

⑥

Steek de metalen buis in het gat en zorg ervoor dat de platte aansluit kabel door de opening van de metalen buis uitsteekt.

Gebruik het metalen gereedschap om de metalen buis te bevestigen.

Opmerking: wees voorzichtig om tijdens dit proces de platte aansluitkabel niet te beschadigen.

Buig (niet vouwen) de platte aansluitkabel zorgvuldig. Duw de connector aan het einde van de platte aansluit kabel in de connector van de printplaat.

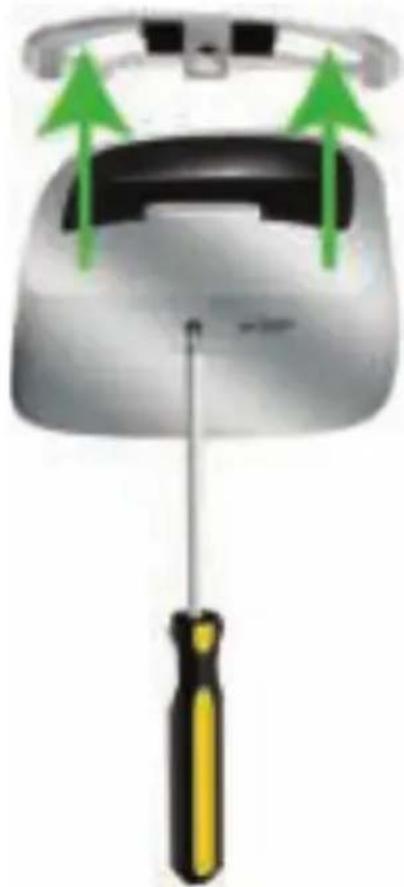

Gebruik een schroevendraaier om de behuizing voor toegang tot het batterijvak te openen. Schroef de schroef aan de voorzijde (weergegeven aan de rechterkant) en de andere 4 schroeven op de achterkant van het apparaat los.

Opmerking: de microSD-kaartsleuf wordt ook in het batterijvak geplaatst.

Plaats 2x AA 1,5 V batterijen in het batterijvak, volgens de polariteittekens.

Opmerking: sluit de behuizing niet tot stap 13.

Locatie van de microSD-kaartsleuf

11

Plaats de monitor op de metalen plaat en zorg ervoor dat de connectors goed zijn aangesloten.

Gebruik een schroevendraaier en de meegeleverde schroeven voor de behuizing om de monitor op de metalen achterplaat te monteren.

13

Plaats de afdekking terug.

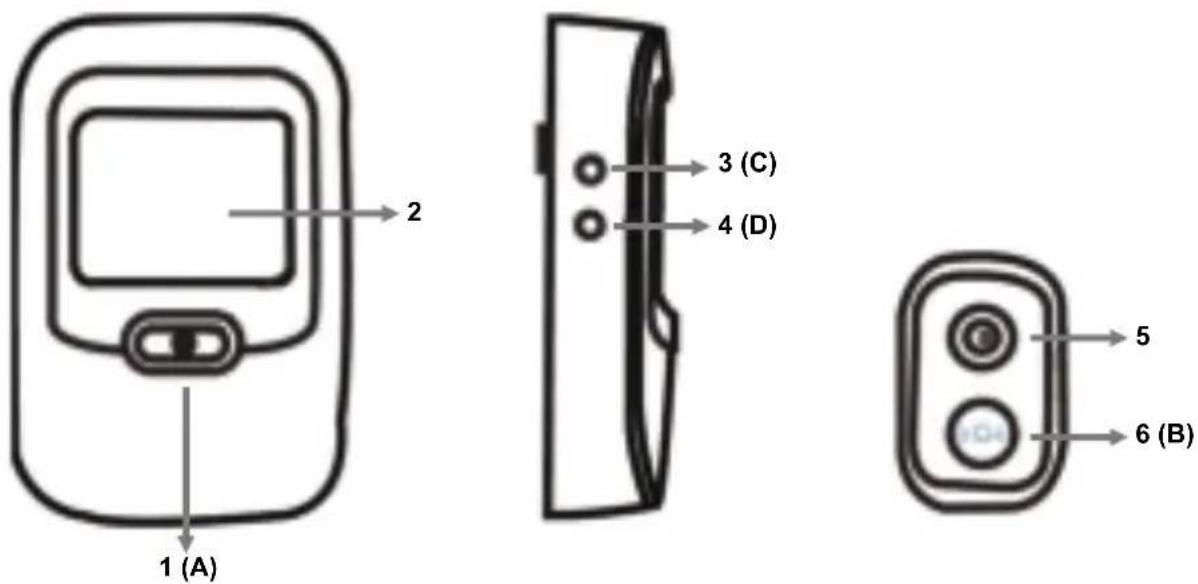

Productbeschrijving:

1. Aan/Uit-knop (A)
2. LCD-scherm
3. Bekijk foto-knop (C)
4. Verwijder-knop (D)
5. Lens van de camera
6. Deurbelknop (B)

Gebruiksaanwijzing:

De microSD-kaart verwijderen

Verwijder de afdekking van de monitor door de onderste schroef en de 4 schroeven op de achterkant van het apparaat los te schroeven. Verwijder de batterijen. Duw zachtjes tegen de microSD-kaart om deze uit de kaartsleuf te halen. Zodra de SD-kaart wordt vrijgegeven, zult u eenmaal een klik horen. U kunt nu de beelden die op de kaart staan op een ander apparaat weergeven en/of de microSD-kaart met aanvullende opgeslagen gegevens of verwijderde gegevens terugplaatsen. U zult een klik horen wanneer de microSD-kaart goed terug is geplaatst.

Een foto vanuit de woning nemen

Druk op de "A"-knop als u wilt zien wie er buiten voor uw deur staat. Het scherm zal na 3 seconden worden geactiveerd. Wanneer het scherm is geactiveerd, druk op de "A"-knop om een foto te nemen. De display zal voor 10 seconden in de "Live-modus" schakelen en vervolgens afsluiten.

Een foto nemen met behulp van de deurbel

De bezoeker drukt op de "B"-knop. Het scherm zal na 6 seconden inschakelen en het systeem zal automatisch een foto nemen. Het scherm blijft gedurende 30 seconden aan.

Foto's bekijken en verwijderen

Wanneer het scherm is ingeschakeld, druk op de "C"-knop om alle genomen foto's te bekijken. Druk herhaaldelijk op de knop om alle foto's te zien. Druk op "D" om de afbeelding die u wilt verwijderen te selecteren. Druk op de "D"-knop om het verwijderen van de afbeelding te bevestigen.

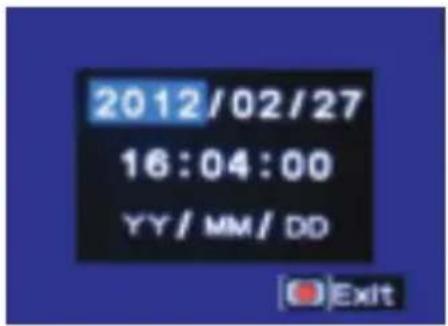

De datum/tijd wijzigen

Wanneer het scherm is geactiveerd, druk op de "D"-knop om de datum en tijd in te stellen. Druk op de "C"- of "D"-knop om de datum en tijd te verhogen of verlagen. Druk op de "A"-knop om naar het volgende menu te springen. Nadat alle informatie correct is ingevoerd, druk op en houd de "A"-knop ingedrukt om af te sluiten.

Werken met de timer

Het onderstaande diagram toont de werking van de SEC-PH380 in seconden

Onderhoud:

Reinig de deurbel met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Disclaimer:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer:

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.
