Tipo de producto	Intercomunicador alámbrico para puerta de entrada
Marca	Konig
Modelo	SEC-PH380
Dimensiones (unidad interior)	Aproximadamente 150 x 90 x 30 mm
Peso (unidad interior)	Aproximadamente 200 g
Alimentación	Adaptador de corriente 9V CC (incluido) o pilas 3x AAA (no incluidas)
Consumo eléctrico	Máx. 200 mA
Tipo de comunicación	Audio bidireccional (full dúplex)
Alcance máximo	Aproximadamente 50 metros en interiores
Función de desbloqueo de puerta	Sí (comando eléctrico para cerradura 12V)
Número de unidades interiores	1 (unidad maestra)
Número de unidades exteriores	1 (unidad de calle)
Material de la carcasa	Plástico ABS blanco
Ajuste de volumen	Sí, rueda giratoria
Timbre	Melodía electrónica ajustable
Indicador LED	LED azul para llamada, LED rojo para puerta abierta
Tipo de cableado	2 hilos (audio + comando)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos.
Seguridad	Usar únicamente el adaptador suministrado. No exponer al agua.
Piezas de repuesto y reparabilidad	Adaptador de corriente disponible. Se recomienda reparación por un profesional.
Información general	Garantía 2 años. Fabricado en China.

Preguntas frecuentes - SEC-PH380 KONIG

¿Cómo instalar el intercomunicador SEC-PH380?

La instalación requiere fijar la unidad exterior cerca de la puerta y la unidad interior en un lugar práctico. Conecte las dos unidades con un cable de 2 hilos (incluido). Enchufe el adaptador de corriente a la unidad interior. Siga el diagrama de cableado en el manual.

El intercomunicador no suena, ¿qué hacer?

Primero verifique la alimentación: la unidad interior debe tener un LED encendido. Asegúrese de que el botón de llamada exterior funcione. Si el problema persiste, verifique las conexiones de los cables y reemplace las pilas si se usan.

¿Puedo agregar una segunda unidad interior?

El modelo SEC-PH380 está diseñado para una sola unidad interior. Para agregar una segunda unidad, necesitará un kit de extensión específico de Konig.

¿Cómo ajustar el volumen del intercomunicador?

Gire la rueda de volumen ubicada en el costado de la unidad interior. Gire en sentido horario para aumentar, antihorario para disminuir.

La función de desbloqueo de puerta no funciona

Asegúrese de que la cerradura eléctrica sea compatible (12V). Verifique las conexiones entre el intercomunicador y la cerradura. Pruebe la salida de 12V con un multímetro. Si es necesario, ajuste el tiempo de desbloqueo mediante el potenciómetro interno.

¿Qué tipo de cable usar para la instalación?

Use un cable de 2 conductores con sección mínima de 0,5 mm². La longitud máxima recomendada es de 50 metros.

El intercomunicador produce un zumbido, ¿cómo solucionarlo?

Esto puede deberse a una mala conexión o interferencias electromagnéticas. Verifique que los cables estén bien trenzados y alejados de los cables de alimentación. Si el problema persiste, instale un filtro antiparasitario.

¿Cómo cambiar el timbre?

Abra la tapa de la unidad interior y localice el pequeño interruptor DIP o el botón de selección de melodía. Consulte el manual para las posiciones correspondientes a los diferentes timbres.

La unidad exterior parece muerta, ¿qué verificar?

Verifique el cableado: los cables deben estar firmemente conectados a los terminales. Pruebe con un voltímetro la presencia de voltaje (9-12V) en los cables de la unidad exterior. Si no hay nada, la unidad interior o el adaptador están defectuosos.

¿Puedo usar el intercomunicador sin adaptador de corriente?

Sí, la unidad interior puede funcionar con 3 pilas AAA (no incluidas). Sin embargo, las pilas se agotan más rápido y la función de desbloqueo de puerta no está disponible con pilas.

MANUAL DE USUARIO SEC-PH380 KONIG

Vídeoportero con DVR

KÄYTTÖOHJE (s. 65)

Índice del contenido:

• Introducción (p. 47)
• Componentes del producto (p. 47)
• Especificaciones técnicas (p. 48)
• Instrucciones de instalación (p. 48)
• Descripción del producto (p. 54)
• Instrucciones del usuario (p. 54)
• Mantenimiento (p. 55)
  • Garantía (p. 55)
• Descargo de responsabilidad (p. 55)
• Eliminación (p. 55)

Introducción:

Con este videoportero inalámbrico puede asegurarse que no le cogerán por sorpresa cuando llame alguien a su puerta. Gracias al sistema de vídeo electrónico, se sentirá más seguro antes de abrir la puerta. La tarjeta microSD de 128 MB integrada puede almacenar hasta 1.000 imágenes de personas que hayan llamado a su puerta. El videoportero es fácil de instalar y dispone de un monitor a color LCD de 2.4" para tener una visión clara del visitante.

• Le recomendamos que lea este manual antes de instalar/usar el sistema de cámaras de seguridad.
• Guarde este manual en un lugar seguro para futuras referencias.

Componentes del producto:

1. Monitor
2. Timbre / Cámara
3. Tubo metálico
4. Placa posterior
5. Pegatina adhesiva para el timbre / cámara
6. Tarjeta microSD de 128 MB (integrada)
7. Tornillo de la plata de recubrimiento
8. Tornillos de la carcasa
9. Herramienta metálica

Especificaciones técnicas:

• Monitor: LCD a color de 2.4"
- Resolución: 300 K píxeles
- Ángulo de visión: 60°
- Memoria interna: 128 MB, hasta 1.000 imágenes
- Timbre integrado: sí
- Intercomunicador: no
- Protección: IP40 (no exponga el timbre / cámara a la lluvia / agua)
• Grosor de la puerta: 40 - 70 mm
- Temperatura de funcionamiento: -20°C 60°C
- Humedad de funcionamiento: 10% - 95%
- Batería: 2x AA, 1,5 V (no incluidas)
- Vida útil de las pilas: 5 meses (5 x 30 seg. /día)
- Dimensiones del monitor: 119 x 83 x 25 mm
- Dimensiones del timbre / cámara: 59 x 40 x 14 mm

Instrucciones de instalación:

Realice una agujero en la puerta que tenga ∅1,5 cm.

El videoportero es apto para puertas con un grosor entre 4 y 7 cm.

La altura recomendada se encuentra entre 1,60 y 1,75 m.

Retire la cubierta de la pegatina adhesiva y fíjela en la parte posterior del timbre / cámara.

Deslice el tubo metálico a través del agujero de la puerta. Retire la otra cubierta de la pegatina adhesiva y fijela al timbre / cámara en la parte exterior de la puerta con la pegatina adhesiva.

Nota: coloque el timbre / cámara sólo en puertas con revestimiento. No exponga el timbre / cámara a la lluvia o al agua

Asegúrese que el cable plano de conexión pasa por todo el agujero hasta alcanzar el otro extremo de la puerta.

5

A. Retire la cinta situada en la parte posterior de la placa metálica. Esto ayudará a evitar rayar la puerta mientras monta la placa metálica y el monitor.

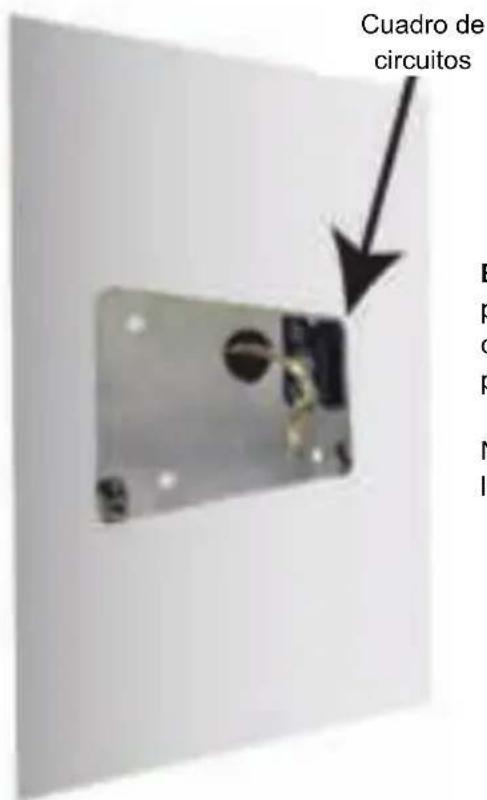

B. Alinee el agujero de la placa metálica con el agujero de la puerta y coloque la placa metálica en la puerta. Asegúrese que el cable plano de conexión atraviesa el agujero de la placa metálica.

Nota: Asegúrese que el cuadro de circuitos está colocado en la esquina superior derecha.

⑥

Inserte el tubo metálico en el agujero y asegúrese que el cable plano de conexión atraviesa la abertura del tubo metálico.

Use la herramienta metálica para apretar el tubo metálico.

Nota: Tenga cuidado en no dañar el cable plano de conexión durante este proceso.

Doble (no pliegue) con cuidado el cable plano de conexión. Empuje el conector situado en el extremo del cable plano de conexión en el conector del cuadro de circuitos.

Use un destornillador para abrir la carcasa y poder acceder al compartimento de las pilas. Tendrá que desatornillar el tornillo situado en la parte frontal (se muestra a la derecha) y los otros 4 tornillos situados en la parte posterior del dispositivo.

Nota: La ranura de la tarjeta microSD se encuentra situada también en el compartimento de las pilas.

Inserte 2 pilas AA 1,5 V en el interior del compartimento de las pilas según las marcas de polaridad.

Nota: No cierre la carcasa hasta llegar al paso 13.

Ubicación de la ranura de la tarjeta microSD

11

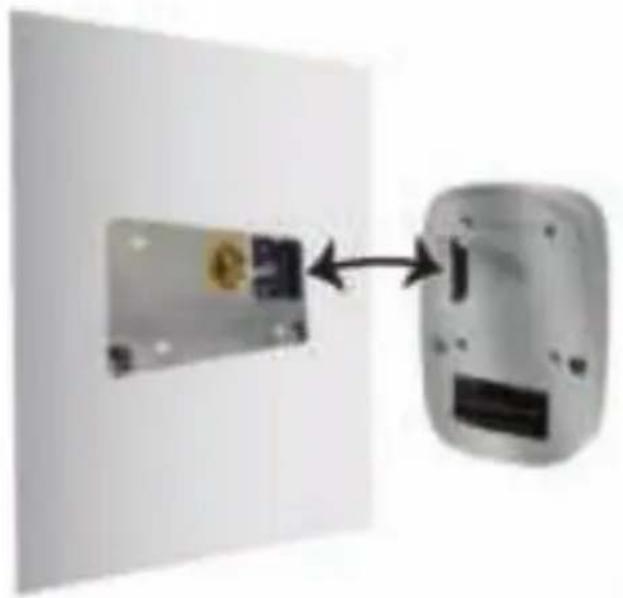

Coloque el monitor sobre la placa metálica y asegúrese que los conectores están debidamente conectados.

se un destornillador y los tornillos de la carcasa que se suministran para montar en monitor en la parte posterior de la placa metálica.

13

Vuelva a colocar la tapa.

Descripción del producto:

1. Botón de alimentación (A)
2. Pantalla LCD
3. Botón revisar imagen (C)
4. Botón borrar (D)
5. Lente de la cámara
6. Botón del timbre (B)

Instrucciones para el usuario:

Retirar la tarjeta microSD

Retire la cubierta del monitor desatornillando el tornillo inferior y los 4 tornillos situados en la parte posterior del dispositivo. Retire las pilas. Presione suavemente la tarjeta microSD para soltarla. Oirá un clic una vez que se libere la tarjeta SD. Ahora puede ver imágenes desde la tarjeta en otro dispositivo y/o volver a insertar la tarjeta microSD con datos adicionales guardados o borrados. Oirá un clic cuando la tarjeta SD se vuelva a colocar correctamente en su lugar.

Hacer una fotografía desde el interior

Pulse el botón "A" se desea ver quién está fuera en la puerta. La pantalla se activará después de 3 segundos. Una vez que se activa la pantalla, pulse el botón "A" para hacer una fotografía. La pantalla estará en "Modo directo" durante 10 segundos y posteriormente se apagará.

Hacer una fotografía usando el timbre

El visitante pulsa el botón "B". La pantalla se encenderá después de 6 segundos y el sistema tomará una fotografía de forma automática. La pantalla permanecerá encendida durante 30 segundos.

Revisar y borrar imágenes

Cuando la pantalla está encendida, pulse el botón "C" para revisar todas las fotografías que se han tomado. Pulse el botón de forma reiterada para ver todas las imágenes. Pulse el botón "D" para seleccionar la imagen que desee borrar. Vuelva a pulsar el botón "D" para confirmar que se debe borrar la imagen.

Cambiar la fecha / hora

Una vez que se activa la pantalla, pulse el botón "D" para ajustar la fecha y la hora. Pulse el botón "C" o "D" para aumentar o disminuir la fecha y la hora. Pulse el botón "A" para saltar al menú siguiente. Una vez que se ha introducido correctamente toda la información, pulse y mantenga pulsado el botón "A" para salir.

Funcionamiento temporizado

El diagrama que aparece debajo muestra el funcionamiento del SEC-PH380 en segundos

Mantenimiento:

Limpie el videoportero con un paño seco.

No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

Exención de responsabilidad:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Eliminación:

• Este producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga de este producto con la basura doméstica.
• Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos.
