SEC-PH380 - Interphone KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone filaire pour porte d'entrée
Marque	Konig
Modèle	SEC-PH380
Dimensions (unité intérieure)	Environ 150 x 90 x 30 mm
Poids (unité intérieure)	Environ 200 g
Alimentation	Adaptateur secteur 9V DC (inclus) ou piles 3x AAA (non incluses)
Consommation électrique	Max 200 mA
Type de communication	Audio bidirectionnel (plein duplex)
Portée maximale	Environ 50 mètres en intérieur
Fonction de déverrouillage de porte	Oui (commande électrique pour gâche 12V)
Nombre de postes intérieurs	1 (poste maître)
Nombre de postes extérieurs	1 (unité de rue)
Matériau du boîtier	ABS plastique blanc
Réglage du volume	Oui, molette rotative
Sonnerie	Mélodie électronique réglable
Indicateur LED	LED bleue pour appel, LED rouge pour porte ouverte
Type de câblage	2 fils (audio + commande)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'eau.
Pièces détachées et réparabilité	Adaptateur secteur disponible. Réparation par un professionnel recommandé.
Informations générales	Garantie 2 ans. Fabriqué en Chine.

FOIRE AUX QUESTIONS - SEC-PH380 KONIG

Comment installer l'interphone SEC-PH380 ?

L'installation nécessite de fixer l'unité extérieure près de la porte et l'unité intérieure dans un endroit pratique. Reliez les deux unités par un câble à 2 fils (inclus). Branchez l'adaptateur secteur à l'unité intérieure. Suivez le schéma de câblage dans la notice.

L'interphone ne sonne pas, que faire ?

Vérifiez d'abord l'alimentation : l'unité intérieure doit avoir une LED allumée. Assurez-vous que le bouton d'appel extérieur fonctionne. Si le problème persiste, vérifiez les connexions des fils et remplacez les piles si utilisées.

Puis-je ajouter un deuxième poste intérieur ?

Le modèle SEC-PH380 est conçu pour un seul poste intérieur. Pour ajouter un second poste, vous aurez besoin d'un kit d'extension spécifique de Konig.

Comment régler le volume de l'interphone ?

Tournez la molette de volume située sur le côté de l'unité intérieure. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer.

La fonction de déverrouillage de porte ne fonctionne pas

Assurez-vous que la gâche électrique est compatible (12V). Vérifiez les connexions entre l'interphone et la gâche. Testez la sortie 12V avec un multimètre. Si nécessaire, ajustez le temps de déverrouillage via le potentiomètre interne.

Quel type de câble utiliser pour l'installation ?

Utilisez un câble à 2 conducteurs de section minimale 0,5 mm². La longueur maximale recommandée est de 50 mètres.

L'interphone produit un bourdonnement, comment y remédier ?

Cela peut être dû à une mauvaise connexion ou à des interférences électromagnétiques. Vérifiez que les fils sont bien torsadés et éloignés des câbles d'alimentation. Si le problème persiste, installez un filtre antiparasite.

Comment changer la sonnerie ?

Ouvrez le capot de l'unité intérieure et localisez le petit commutateur DIP ou le bouton de sélection de mélodie. Référez-vous à la notice pour les positions correspondant aux différentes sonneries.

L'unité extérieure semble morte, que vérifier ?

Vérifiez le câblage : les fils doivent être solidement connectés aux bornes. Testez avec un voltmètre la présence de tension (9-12V) sur les fils à l'unité extérieure. Si rien, l'unité intérieure ou l'adaptateur est défectueux.

Puis-je utiliser l'interphone sans adaptateur secteur ?

Oui, l'unité intérieure peut fonctionner avec 3 piles AAA (non incluses). Cependant, les piles s'épuisent plus vite et la fonction de déverrouillage de porte n'est pas disponible sur piles.

MODE D'EMPLOI SEC-PH380 KONIG

Judas de porte à caméra et à enregistreur vidéo numérique (DVR)

MANUALE (p. 38)

Table des matières :

• Introduction (p. 20)
• Éléments du produit (p. 20)
  • Spécifications techniques (p. 21)
• Instructions d'installation (p. 21)
  • Description du produit (p. 27)
• Mode d'emploi (p. 27)
• Maintenance (p. 28)
  • Garantie (p. 28)
  • Avertissement (p. 28)
• Élimination des déchets (p. 28)

Introduction :

Avec ce judas de porte à caméra sans fil, vous pouvez être sûr de ne pas être pris par surprise si quelqu'un est derrière votre porte. Grâce à ce système vidéo électronique, vous sentirez plus en sécurité avant d'ouvrir la porte. La carte mémoire micro-SD de 128 Mo intégrée peut enregistrer jusqu'à 1.000 images de personnes qui sont venues sonner à votre porte. Le judas de porte à caméra est facile d'installation et possède un moniteur couleur à cristaux liquides de 60 mm qui vous permettra de bien voir votre visiteur.

- Nous vous recommandons de lire attentivement le présent manuel avant d'installer/utiliser le système de caméras de surveillance.

- Conservez ce manuel dans un endroit sûr pour toute consultation future.

Éléments du produit :

1. Moniteur
2. Carillon de porte/caméra
3. Tube métallique
4. Plaque arrière
5. Autocollant pour carillon de porte/caméra
6. Carte mémoire micro-SD de 128 Mo (intégré)
7. Vis de la plaque avant
8. Vis du coffret
9. Outil en métal

Caractéristiques techniques :

• Moniteur : Écran de 60 mm en couleur
• Résolution : 300 Kilo-pixels
- Angle de vue : 60°
- Mémoire interne : 128 Mo, jusqu'à 1.000 images
• Carillon de porte intégré : oui
- Interphone : non
- Protection : IP40 (ne pas exposer le carillon de porte/caméra à la pluie ou à l'eau)
- Épaisseur de porte : de 40 à 70 mm
- Température de fonctionnement : de -20°C à 60°C
• Taux d'humidité supporté : de 10% à 95%
- Batterie : 2 x piles de type AA de 1,5 V (non incluses)
• Autonomie des piles : 5 mois (5 x 30 s /jour)
• Taille du moniteur : 119 x 83 x 25 mm
- Dimensions carillon de porte/caméra : 59 x 40 x 14 mm

Instructions concernant l'installation :

1

Percez un trou de diamètre 1,5 cm dans la porte.

Le judas de porte à caméra est adapté pour une épaisseur de porte de 4 à 7 cm.

La hauteur d'installation recommandée est à 1,60 ou à 1,75 m.

2

Détachez la pellicule de protection de l'autocollant et attachez-le à l'arrière du carillon de porte/caméra.

Faites glisser le tube métallique dans le trou de la porte. Détachez l'autre pellicule de protection de l'autocollant et attachez le carillon/caméra à l'extérieur de la porte avec l'autocollant.

Remarque : placez le carillon/caméra uniquement sur des portes avec un film de protection. Ne pas exposer le carillon de porte/caméra à la pluie ou à l'eau

Vérifiez que le câble de connexion plat traverse entièrement le trou de l'autre côté de la porte.

5

A. Détachez le film à l'arrière de la plaque métallique. Vous éviterez ainsi de rayer la porte alors que vous montez la plaque métallique et le moniteur.

B. Alignez le trou de la plaque métallique sur le trou de la porte et fixez la plaque métallique sur la porte. Vérifiez que le câble de connexion plat traverse le trou de la plaque métallique.

Remarque : Vérifiez que la carte de circuit imprimé est placée dans le coin supérieur droit.

⑥

Insérez le tube métallique dans le trou et vérifiez que le câble de connexion plat traverse le tube métallique.

Utilisez l'outil en métal pour serrer le tube métallique.

Remarque : Veuillez prendre soin de ne pas endommager le câble de connexion plat lors de cette opération.

Courbez soigneusement (ne pas plier) le câble de connexion plat. Poussez le connecteur à l'extrémité du câble de connexion plat dans le connecteur de la carte du circuit imprimé.

Utilisez un tournevis pour ouvrir le boîtier et accéder au compartiment des piles. Vous devez dévissez la vis sur le devant (comme indiqué à droite) et 4 autres vis sur l'arrière de l'appareil.

Remarque : L'emplacement de la carte micro-SD se situe également dans le compartiment des piles.

Insérez 2 x piles de 1,5 V de type AA dans le compartiment des piles en respectant les marques de polarité.

Remarque : Ne pas fermer le boîtier avant l'étape 13.

Position de l'emplacement de la carte micro-SD

11

Placez le moniteur sur la plaque métallique et vérifiez que les connecteurs sont correctement reliés.

Utilisez un tournevis et les vis du boîtier fournies pour monter le moniteur sur la plaque métallique arrière.

13

Remontez le couvercle.

Description du produit :

1. Bouton d'alimentation (A)
2. Écran à cristaux liquides
3. Bouton de visualisation des images (C)
4. Bouton de suppression (D)
5. Objectif de la caméra
6. Bouton de carillon (B)

Mode d'emploi :

Retirer la carte micro-SD

Retirez le couvercle du moniteur en dévissant la vis du bas et les 4 vis sur l'arrière de l'appareil. Retirez les piles. Appuyez légèrement sur la carte micro-SD pour la libérer. Vous entendrez un clic au moment où la carte SD est libérée. Vous pouvez à présent visualiser les images de la carte sur un autre dispositif et/ou réinsérer la carte micro-SD avec des images supplémentaires enregistrées ou avec des images supprimées. Vous entendrez un clic lorsque la carte SD est remise correctement en place.

Capturer une image de l'intérieur

Appuyez le bouton « A » si vous souhaitez savoir qui est à l'extérieur de votre porte. L'écran s'allumera après 3 secondes. Une fois l'écran allumé, appuyez le bouton « A » pour prendre une photo. L'écran passe en mode « Temps réel » pendant 10 secondes et ensuite s'éteint.

Prendre une photo en utilisant le carillon de porte

Le visiteur appuie le bouton « B ». L'écran s'allumera après 6 secondes et le système prendra automatiquement une photo. L'écran reste allumé pendant 30 secondes.

Visualiser et supprimer des images

Quand l'écran est allumé, appuyez le bouton « C » pour visualiser toutes les photos prises. Appuyez de façon répétée le bouton pour voir toutes les images. Appuyez sur « D » pour sélectionner l'image que vous souhaitez supprimer. Appuyez à nouveau le bouton « D » pour valider les images qui doivent être effacées.

Modifier la date ou l'heure

Une fois l'écran allumé, appuyez le bouton « D » pour régler la date et l'heure. Appuyez le bouton « C » ou « D » pour augmenter ou diminuer les valeurs de la date et de l'heure. Appuyez le bouton « A » pour passer au menu suivant. Après avoir entré toutes les informations correctement, appuyez et maintenez le bouton « A » pour quitter.

Opération chronométrée

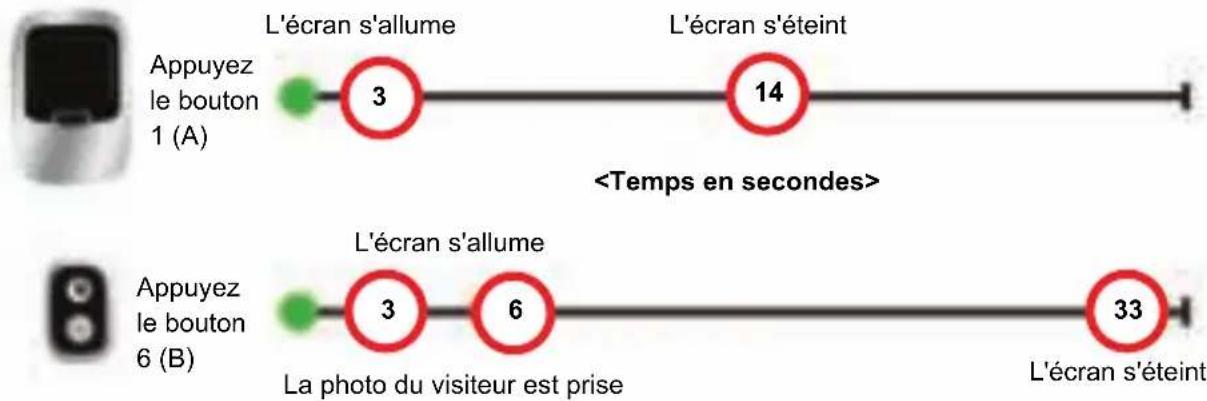

Le schéma ci-dessous indique les opérations du dispositif SEC-PH380 en secondes

Entretien :

Nettoyez le judas de porte à caméra avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Avis de non responsabilité :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Elimination :

• Ce produit doit être jeté séparément des ordures ménagères dans un point de collecte approprié. Ne jetez pas ce produit avec les ordures ménagères ordinaires.
• Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.
