SEC-PH310 - Interphone KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone audio filaire
Marque	Konig
Modèle	SEC-PH310
Alimentation	Secteur 220-240V AC, 50Hz
Consommation électrique	< 5 W
Dimensions (unité intérieure)	150 x 100 x 40 mm
Dimensions (unité extérieure)	100 x 70 x 30 mm
Poids (unité intérieure)	300 g
Poids (unité extérieure)	200 g
Type de communication	Bidirectionnelle (semi-duplex)
Fonction appel	Sonnerie intégrée avec réglage de volume
Volume	Réglable
Portée	Filaire (câble inclus de 5 m)
Installation	Montage mural
Couleur	Blanc
Matériau	ABS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Utilisation en intérieur uniquement ; tension de sécurité
Pièces détachées	Câble de liaison, vis de fixation, adaptateur secteur
Réparabilité	Réparable par un professionnel
Informations générales	Notice disponible en plusieurs langues (FR, EN, DE, etc.)

FOIRE AUX QUESTIONS - SEC-PH310 KONIG

Comment installer le KONIG SEC-PH310 ?

L'installation se fait en montage mural. Fixez l'unité intérieure et extérieure à l'aide des vis fournies, puis connectez le câble de liaison (5 m) entre les deux unités. Branchez l'adaptateur secteur sur l'unité intérieure.

Que faire si la sonnerie ne fonctionne pas ?

Vérifiez que l'alimentation est branchée et que le volume de sonnerie n'est pas réglé au minimum. Si le problème persiste, testez le câble de liaison et assurez-vous qu'il est correctement connecté.

Comment régler le volume de la communication ?

Le volume de l'écoute et de la sonnerie se règle via un potentiomètre situé sur l'unité intérieure. Tournez-le dans le sens horaire pour augmenter le volume.

L'interphone peut-il fonctionner sans fil ?

Non, le SEC-PH310 est un modèle filaire. Il nécessite un câble de liaison entre les deux unités. Assurez-vous que le câble est en bon état.

Quelles sont les dimensions de l'unité extérieure ?

L'unité extérieure mesure environ 100 x 70 x 30 mm. Elle est conçue pour un montage mural à l'extérieur, mais doit être protégée des intempéries directes (de préférence sous un auvent).

Puis-je utiliser plusieurs unités intérieures ?

Le SEC-PH310 est conçu pour une seule unité intérieure. Pour plusieurs postes, vous pouvez envisager un modèle avec extension, mais ce n'est pas prévu d'origine.

Comment nettoyer l'interphone ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le plastique.

Le son est faible ou parasite, que faire ?

Vérifiez les connexions du câble de liaison. Si le câble est endommagé, remplacez-le. Assurez-vous également que le volume est réglé correctement et qu'aucun obstacle n'obstrue le microphone.

Où trouver des pièces détachées ?

Les pièces détachées (câble, adaptateur, vis) peuvent être commandées auprès du service après-vente Konig ou chez un revendeur agréé. Consultez la notice pour les références.

L'interphone est-il garanti ?

Oui, le produit bénéficie d'une garantie légale de conformité. Conservez la facture d'achat et la notice pour toute réclamation. La durée exacte est indiquée dans les conditions de garantie.

MODE D'EMPLOI SEC-PH310 KONIG

Système de vidéophonie

MANUALE (p. 24)

Table des matières :

• Introduction (p. 13)
• Consignes de sécurité (p. 13)
• Contenu de l'emballage (p. 13)
• Spécifications techniques (p. 13)
  • Description du produit (p. 14)
• Instructions d'installation (p. 15)
• Mode d'emploi (p. 17)
• Entretien (p. 18)
  • Garantie (p. 18)
  • Avertissement (p. 18)
• Élimination des déchets (p. 18)

Introduction :

Avec ce système de vidéophonie mains-libres, vous pouvez être sûr de ne pas être pris par surprise si quelqu'un est derrière votre porte. L'unité extérieure comprend un carillon de porte muni d'une caméra, à vision nocturne, un haut-parleur et un microphone. Grâce à l'écran LCD de 3,5" (9 cm), vous pouvez voir qui est derrière la porte et parlez avec votre visiteur. Le système est en mesure de se connecter et de commander un verrou électronique (non inclus) pour ouvrir automatiquement la porte.

• Nous vous recommandons de lire ce manuel avant d'installer ou d'utiliser ce produit
• Conservez ce manuel à un endroit sûr pour une consultation future.

Précautions de sécurité :

Ce produit devrait être démonté UNIQUEMENT par un technicien autorisé quand l'entretien est nécessaire. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. N'exposez pas l'unité de communication à de l'eau ou à de l'humidité.

Contenu de la confection :

1 x Unité de communication
1 x Carillon de porte avec cache anti-pluie
1 x Adaptateur d'alimentation 12 V AC/DC
1 x Câble de connexion
1 x Accessoire de fixation
1 x Manuel

Caractéristiques techniques :

Carillon de porte :

• Tension de fonctionnement : Par unité de communication
• Système de communication : Semi-Duplex (Voix duplex, Vidéo simplex)
• Caméra : Capteur CMOS 1/4" (6,3 mm) couleur de 640 x 480 pixels
• Détecteur à diodes IR : 4 x diodes IR, 1 x diode EDS
• Objectif : Focale de 4,5 mm (H:40°, V:45°)
• Protection : IP24
• Température de fonctionnement : -20°C \~ +50°C
• Poids : 100g
• Dimensions : 127 x 38 x 48 mm (y compris le cache anti-pluie)

Unité de communication :

• Tension de fonctionnement : 15 V DC avec fonction d'ouverture de porte
• Système de communication : Semi-Duplex (Voix duplex, Vidéo simplex)

• Écran : Plat à matrice active (TFT) / LCD de 3,5" (9 cm) couleur
  • Résolution : 320 x 240

• Poids: 310g
  • Dimensions : 220 x 120 x 25 mm

La connexion entre l'unité de communication et l'unité extérieure s'effectue par un câble à 4 fils qui peut être prolongé à 50 m avec un câble en cuivre de diamètre 0,75 mm.

Description du produit (carillon de porte) :

à diodes infrarouges

Bouton de carillon

Microphone

Description du produit (unité de communication) :

Instructions d'installation :

Système

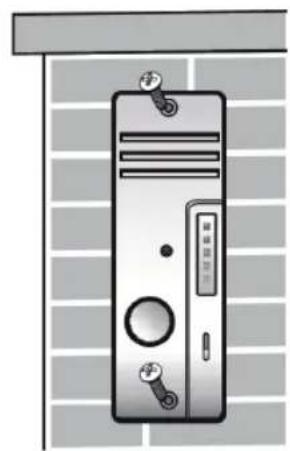

Carillon de porte

Préférez une installation en hauteur

Et
Adaptée à l'angle de la caméra

Utilisation d'un verrou électronique

La méthode d'utilisation du verrou électronique doit correspondre à l'une des options ci-dessous.

Verrou sans adaptateur : l'alimentation est fournie par l'unité extérieure. Quand la porte est fermée, la tension de circuit est de 0 V. En déverrouillant la porte, la tension de circuit est de 12 V avec un retard de 4 à 7 secondes.

Verrou sans adaptateur : l'alimentation est fournie par l'unité extérieure. Quand la porte est fermée, la tension de circuit est de 12 V. En déverrouillant la porte, la tension de circuit est de 0 V avec un retard de 4 à 7 secondes.

Verrou avec adaptateur : l'alimentation est fournie par l'adaptateur externe.

Unité de communication

Mode d'emploi :

Fonctionnement

Indicateur de fonctionnement

Quand le système est installé et l'adaptateur de 12 V est relié à l'unité de communication et à prise électrique murale, l'indicateur de fonctionnement rouge s'allume.

Bouton de carillon

Quand un visiteur appuie sur le bouton de carillon, la sonnerie sera produite et le moniteur s'allume automatiquement. Le moniteur reste allumé pendant environ 20 secondes et ensuite s'éteint automatiquement.

Bouton de moniteur

Allume le moniteur pour contrôler éventuellement l'extérieur. Le moniteur affiche l'image de la caméra.

Bouton d'alarme

En cas d'urgence, gardez enfoncé le bouton d'alarme. La sirène d'alarme se déclenchera à travers le haut-parleur du carillon.

Bouton de déverrouillage

Appuyez sur le bouton UNLOCK pour ouvrir la porte à votre visiteur. (uniquement quand le verrou électronique est installé)

Bouton de volume

Réglez le volume au niveau souhaité.

Menu de réglage

Pour régler la luminosité, le contraste, la teinte (couleur) et la netteté, appuyez d'abord sur le bouton de moniteur pour allumer le moniteur.

Appuyez sur le bouton MENU pour ouvrir le menu principal.

Luminosité :

Réglez la luminosité de l'image en appuyant sur les boutons + ou -. Appuyez à nouveau sur le bouton MENU pour passer au réglage suivant.

Contraste :

Réglez le contraste de l'image en appuyant sur les boutons + ou -. Appuyez à nouveau sur le bouton MENU pour passer au réglage suivant.

Teinte :

Réglez la teinte de l'image en appuyant sur les boutons + ou -. Appuyez à nouveau sur le bouton MENU pour passer au réglage suivant.

Netteté :

Réglez la netteté de l'image

Quitter :

Quittez le menu avec les boutons + ou - avant que le moniteur ne s'éteigne, autrement les réglages ne seront pas mémorisés.

Sélectionnez la mélodie de sonnerie en appuyant sur le bouton de sonnerie plusieurs fois. 9 mélodies différentes sont disponibles.

Entretien :

Nettoyez uniquement le produit avec un chiffon sec.

N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Toutes altérations et/ou modifications du produit annuleront la garantie. Nous ne serons tenus responsables d'aucune responsabilité pour les dommages dus à une utilisation incorrecte du produit.

Avertissement :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Élimination des déchets :

• Ce produit doit être jeté séparément des ordures ménagères dans un point de collecte approprié. Ne jetez pas ce produit avec les ordures ménagères ordinaires.
• Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.
