SEC-PH310 - Intercom KONIG - Gratis bruksanvisning og manual

Produkttype	Koblet lydintercom
Merke	Konig
Modell	SEC-PH310
Strømforsyning	Nettspenning 220-240V AC, 50Hz
Strømforbruk	< 5 W
Mål (innendørsenhet)	150 x 100 x 40 mm
Mål (utendørsenhet)	100 x 70 x 30 mm
Vekt (innendørsenhet)	300 g
Vekt (utendørsenhet)	200 g
Kommunikasjonstype	Toveis (halvdupleks)
Ringefunksjon	Innebygd ringelyd med volumjustering
Volum	Justerbar
Rekkevidde	Koblet (medfølgende kabel på 5 m)
Installasjon	Veggmontering
Farge	Hvit
Materiale	ABS
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut, unngå slipende produkter
Sikkerhet	Kun for innendørs bruk; sikkerhetsspenning
Reservedeler	Forbindelseskabel, festeskruer, strømadapter
Reparabilitet	Kan repareres av en fagperson
Generell informasjon	Bruksanvisning tilgjengelig på flere språk (FR, EN, DE, osv.)

Ofte stilte spørsmål - SEC-PH310 KONIG

Hvordan installerer jeg KONIG SEC-PH310?

Installasjonen gjøres ved veggmontering. Fest innendørs- og utendørsenheten med de medfølgende skruene, og koble til forbindelseskabelen (5 m) mellom de to enhetene. Koble strømadapteren til innendørsenheten.

Hva gjør jeg hvis ringelyden ikke fungerer?

Kontroller at strømforsyningen er tilkoblet og at ringevolumet ikke er satt til minimum. Hvis problemet vedvarer, test forbindelseskabelen og forsikre deg om at den er riktig tilkoblet.

Hvordan justerer jeg kommunikasjonsvolumet?

Volumet for lytting og ringing justeres via en potensiometer på innendørsenheten. Drei den med klokken for å øke volumet.

Kan intercomen fungere trådløst?

Nei, SEC-PH310 er en koblet modell. Den krever en forbindelseskabel mellom de to enhetene. Sørg for at kabelen er i god stand.

Hva er målene på utendørsenheten?

Utendørsenheten måler omtrent 100 x 70 x 30 mm. Den er designet for veggmontering utendørs, men må beskyttes mot direkte vær (helst under et takutspring).

Kan jeg bruke flere innendørsenheter?

SEC-PH310 er designet for én innendørsenhet. For flere enheter kan du vurdere en modell med utvidelse, men dette er ikke forutsatt fra fabrikken.

Hvordan rengjør jeg intercomen?

Bruk en myk, tørr klut for å rengjøre overflatene. Ikke bruk kjemikalier eller slipende produkter som kan skade plasten.

Lyden er svak eller har støy, hva gjør jeg?

Kontroller koblingene til forbindelseskabelen. Hvis kabelen er skadet, bytt den. Sørg også for at volumet er riktig innstilt og at ingen hindringer blokkerer mikrofonen.

Hvor finner jeg reservedeler?

Reservedeler (kabel, adapter, skruer) kan bestilles fra Konigs kundeservice eller hos en autorisert forhandler. Se bruksanvisningen for referanser.

Har intercomen garanti?

Ja, produktet har lovfestet garanti. Oppbevar kjøpskvitteringen og bruksanvisningen for eventuelle krav. Nøyaktig varighet er angitt i garantibetingelsene.

BRUKSANVISNING SEC-PH310 KONIG

Indholdsfortegnelse:

• Introduktion (s. 68)
  • Sikkerhedsforholdsregler (s. 68)
  • Pakkens Indhold (s. 68)
  • Tekniske specifikationer (s. 68)
• Produktbeskrivelse (s. 68)
  • Installationsvejledninger (s. 70)
  • Brugervejledninger (s. 72)
  • Vedligeholdelse (s. 73)
  • Garanti (s. 73)
  • Ansvarsfraskrivelse (s. 73)
  • Bortskaffelse (s. 73)

Introduktion:

Produktbeskrivelse for dørklokke:

Innholdsfortegnelse:

• Innledning (s. 73)
• Sikkerhetsforhåndsregler (s. 73)
• Pakkeinnhold (s. 73)
- Tekniske spesifikasjoner (s. 74)
- Produktbeskrivelse (s. 74)
• Installasjonsanvisninger (s. 75)
• Bruksanvisning (s. 77)
• Vedlikehold (s. 78)
- Garanti (s. 78)
• Ansvarsfraskrivelse (s. 78)
• Avhending (s. 78)

Innledning:

Med dette håndfrie video-dørtelefonsystemet kan du være sikker på å ikke bli overrasket når det står noen ved døren. Utendørsenheten består av en ringeklokke med kamera, nattvisning, høyttaler og mikrofon. Med LCD-skjermen på 3.5" kan du se hvem som står ved døren og samtidig snakke med den besøkende. Systemet kan kobles til og kontrollere en elektronisk lås (medfølger ikke) for automatisk å åpne døren.

- Vi anbefaler at du leser denne brukerveiledningen før du installerer/bruker produktet.

- Oppbevar instruksene på et trygt sted for fremtidig bruk.

Dette produktet bør KUN åpnes av en autorisert tekniker når det kreves reparasjoner. Koble produktet fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett responsenheten for vann eller fuktighet.

Pakkeinnhold:

1x Responsenhet
1x Ringeklokke med regnvern
1x 12 V AC/DC-adapter
1x Kontaktkabel
1x Monteringsmateriale
1x Brukerveiledning

Tekniske spesifikasjoner:

Ringeklokke:

• Driftsspenning: Ved responsenhet
  • Kommunikasjonssystem: Semi-dupleks
  • Bildesensor: 1/4" CMOS-farge 640x480
• IR-LED-er: 4x IR-LED, 1x EDS
  • Linse: F4.5mm (H:40°, V:45°)
• Beskyttelse: IP24
• Driftstemperatur: -20°C +50°C
  • Vekt: 100 g
  • Mål: 127x38x48 mm (inkludert regnvern)

Responsenhet:

• Driftsspenning: 15 V DC med døråpnings-funksjon
  • Kommunikasjonssystem: Semi-dupleks
  • Skjerm: 3.5" TFT/LCD med farger
  • Oppløsning: 320x240
  • Vekt: 310 g
  • Mål: 220x120x25 mm

Forbindelsen mellom responsenheten og utendørsenheten gjøres via en 4-ledet kabel og kan utvides til 50 m med kobber/0.75 mm-kabel.

Produktbeskrivelse for ringeklokke:

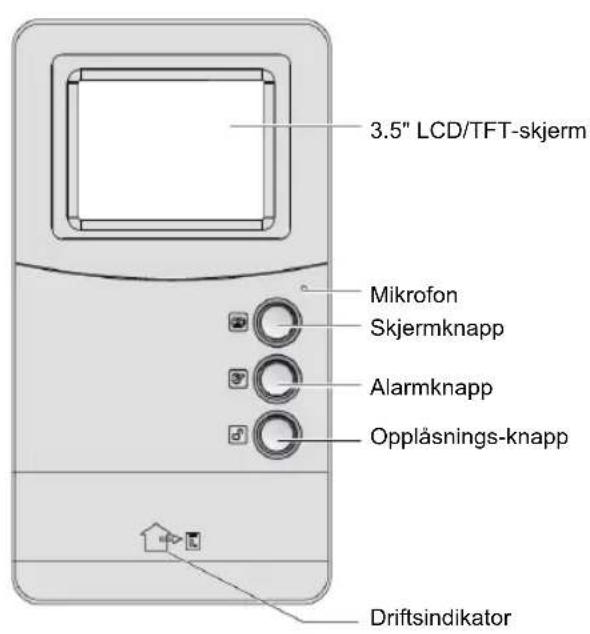

Produktbeskrivelse – responsenhet:

Installasjonsanvisninger:
System

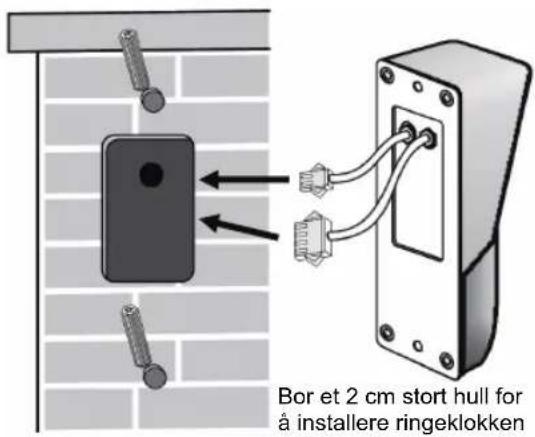

Ringeklokke

Anbefalt installasjonshøyde

&
Kameravinkel

Bruke en elektronisk lås

Bruksmetoden for en elektronisk lås bør samsvare med et av alternativene nedenfor.

Lås uten adapter, strømdrevet via utendørsenheten. Når døren er lukket, er kretsspenningen 0 V. Ved å läse opp døren blir kretsspenningen 12 V. Forsinkelse ligger på 4\~7 sekunder.

Lås uten adapter, strømdrevet via utendørsenheten. Når døren er lukket, er kretsspenningen 12 V. Ved å låse opp døren blir kretsspenningen 0 V. Forsinkelse ligger på 4\~7 sekunder.

Lås med adapter, strømdrevet via ekstern adapter.

Brukerinstruksjoner:

Drift

Driftsindikator

Når systemet er installert og 12 V-adapteren er tilkoblet responsenheten, vil den røde driftsindikatoren lyse.

Ringeklokkeknapp

Når en besøkende trykker på ringeklokken vil ringetonen lyde og skjermen vil automatisk slå seg på. Skjermen forblir på i omtrent 20 sekunder og slår seg deretter automatisk av.

Skjermknapp

Slå på skjermen for eventuell utendørsovervåking. Skjermen vil vise kamerabildet.

Alarmknapp

Ved tilfelle av en nødsituasjons, trykk på alarmknappen. Alarmlyden vil lyde fra ringeklokkens høyttaler.

Opplåsnings-knapp

Trykk på UNLOCK-knappen for å låse opp døren for den besøkende. (kun när en elektronisk lås er installert)

Volumbryter

For å justere lysstyrke, kontrast, nyanse (fargetoner) og skarphet, trykk først på skjermknappen for å slå på skjermen.

Trykk på MENU-knappen for å åpne menyen.

Lysstyrke:

Juster lysstyrken til bildet ved å trykke på knappene + og -. Trykk på MENU-knappen igjen for å gå til følgende justeringsalternativ.

Kontrast:

Juster kontrasten til bildet ved å trykke på knappene + og -. Trykk på MENU-knappen igjen for å gå til følgende justeringsalternativ.

Nyanse:

Juster nyansen til bildet ved å trykke på knappene + og -. Trykk på MENU-knappen igjen for å gå til følgende justeringsalternativ.

Skarphet:

Juster skarpheten til bildet.

Avslutt:

Avslutt menyen med enten +- eller --knappen før skjermen slås av, ellers vil ikke justeringene lagres.

Velg ringetone ved å trykke på ringetoneknappen igjen og igjen. Det er 9 ulike ringetoner tilgjengelig.

Vedlikehold:

Rengjør produktet kun med en tørr klut.

Ikke bruk rensemidler eller skuremidler.

Garanti:

Eventuelle endringer og/eller modifikasjoner av produkter opphever garantien. Vi tar ikke ansvar for skade som forårsakes av ukorrekt bruk av dette produktet.

Ansvarsfraskrivelse:

Utforming og spesifikasjoner kan endres uten forhåndsvarsel. Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne, og skal behandles som dette.

Avhending:

• Dette produktet må avhendes på egnede oppsamlingssteder. Du må ikke avhende dette produktet som husholdningsavfall.
• Ta kontakt med leverandøren eller lokale myndigheter hvis du ønsker mer informasjon om avhending.
