SEC-PH310 - Interkom KONIG - Bezplatný návod k obsluze

Typ produktu	Drátový audio interkom
Značka	Konig
Model	SEC-PH310
Napájení	Síť 220-240V AC, 50Hz
Spotřeba elektrické energie	< 5 W
Rozměry (vnitřní jednotka)	150 x 100 x 40 mm
Rozměry (venkovní jednotka)	100 x 70 x 30 mm
Hmotnost (vnitřní jednotka)	300 g
Hmotnost (venkovní jednotka)	200 g
Typ komunikace	Obousměrná (poloviční duplex)
Funkce volání	Vestavěný zvonek s nastavením hlasitosti
Hlasitost	Nastavitelná
Dosah	Drátový (včetně 5 m kabelu)
Instalace	Montáž na stěnu
Barva	Bílá
Materiál	ABS
Údržba a čištění	Čistěte měkkým suchým hadříkem, vyhněte se abrazivním prostředkům
Bezpečnost	Pouze vnitřní použití; bezpečné napětí
Náhradní díly	Propojovací kabel, montážní šrouby, síťový adaptér
Opravitelnost	Opravitelné odborníkem
Obecné informace	Návod k dispozici v několika jazycích (FR, EN, DE, atd.)

Často kladené otázky - SEC-PH310 KONIG

Jak nainstalovat KONIG SEC-PH310 ?

Instalace se provádí montáží na stěnu. Upevněte vnitřní a venkovní jednotku pomocí dodaných šroubů, poté připojte propojovací kabel (5 m) mezi obě jednotky. Zapojte síťový adaptér do vnitřní jednotky.

Co dělat, když zvonek nefunguje ?

Zkontrolujte, zda je napájení zapojeno a že hlasitost zvonku není nastavena na minimum. Pokud problém přetrvává, otestujte propojovací kabel a ujistěte se, že je správně připojen.

Jak nastavit hlasitost komunikace ?

Hlasitost poslechu a zvonku se nastavuje pomocí potenciometru umístěného na vnitřní jednotce. Otáčením ve směru hodinových ručiček hlasitost zvýšíte.

Může interkom fungovat bezdrátově ?

Ne, SEC-PH310 je drátový model. Vyžaduje propojovací kabel mezi oběma jednotkami. Ujistěte se, že je kabel v dobrém stavu.

Jaké jsou rozměry venkovní jednotky ?

Venkovní jednotka měří přibližně 100 x 70 x 30 mm. Je určena pro montáž na stěnu venku, ale musí být chráněna před přímým počasím (nejlépe pod přístřeškem).

Mohu použít více vnitřních jednotek ?

SEC-PH310 je navržen pro jednu vnitřní jednotku. Pro více stanic můžete zvážit model s rozšířením, ale to není původně určeno.

Jak vyčistit interkom ?

K čištění povrchů použijte měkký suchý hadřík. Nepoužívejte chemické nebo abrazivní prostředky, které by mohly poškodit plast.

Zvuk je slabý nebo rušený, co dělat ?

Zkontrolujte připojení propojovacího kabelu. Pokud je kabel poškozen, vyměňte jej. Také se ujistěte, že je hlasitost správně nastavena a že žádná překážka neblokuje mikrofon.

Kde sehnat náhradní díly ?

Náhradní díly (kabel, adaptér, šrouby) lze objednat u poprodejního servisu Konig nebo u autorizovaného prodejce. Pro reference nahlédněte do návodu.

Je interkom v záruce ?

Ano, produkt se řídí zákonnou zárukou shody. Uchovejte si nákupní fakturu a návod pro případné reklamace. Přesná doba je uvedena v záručních podmínkách.

NÁVOD K OBSLUZE SEC-PH310 KONIG

• Úvod (s. 51)
- Bezpečnostní opatření (s. 51)
• Obsah balení (s. 51)
• Technické údaje (s. 52)
- Popis výrobku (s. 52)
• Pokyny k instalaci (s. 53)
• Pokyny k použití (s. 55)
- Údržba (s. 56)
• Záruka (s. 56)
• Odmítnutí odpovědnosti (s. 56)
- Likvidace (s. 56)

Úvod:

S hands free dveřním video systémem budete mít vždy pod kontrolou dění za vašimi dveřmi. Venkovní jednotka se skládá z domovního zvonku, kamery s nočním viděním, reproduktoru a mikrofonu. Na 3.5" LCD displeji uvidíte návštěvníka za dveřmi a můžete s ním hovořit. Systém umožňuje připojení a dálkové ovládání elektronického zámku (není součástí balení).

• Před instalací/použitím tohoto výrobku si prosím nejprve pročtěte tento návod k použití.
• Uložte si tento návod na bezpečné místo k pozdějšímu nahlédnutí.

Bezpečnostní opatření:

Tento výrobek by měl být otevřen POUZE autorizovaným technikem jestliže je vyžadován servis. Dojde-li k závadě, odpojte výrobek ze sítě a od jiných zařízení. Nevystavujte komunikační jednotku vodě nebo vlhkosti.

Obsah balení:

1 x Komunikační jednotka
1 x Domovní zvonek s krytem proti dešti
1 x 12 V AC/DC adaptér
1 x Propojovací kabel
1 x Montážní materiál
1 x Návod

Technické specifikace:

Domovní zvonek:

• Provozní napětí: Podle komunikační jednotky
• Komunikační systém: Poloviční duplex
- Obrazový snímací prvek: 1/4" CMOS barevný 640 x 480
- IR LED: 4 x IR LED, 1 x EDS
- Objektiv: F 4.5 mm (H:40°, V:45°)
- Stupeň krytí: IP24
- Rozsah provotních teplot: -20°C +50°C
• Hmotnost: 100 g
- Rozměry: 127 x 38 x 48 mm (včetně krytu proti dešti)

Komunikační jednotka:

• Provozní napětí: 15 V DC s funkcí otevření dveří
• Komunikační systém: Poloviční duplex
- Obrazovka: 3.5" TFT/LCD barevná
• Rozlišení: 320 x 240
• Hmotnost: 310 g
• Rozměry: 220 x 120 x 25 mm

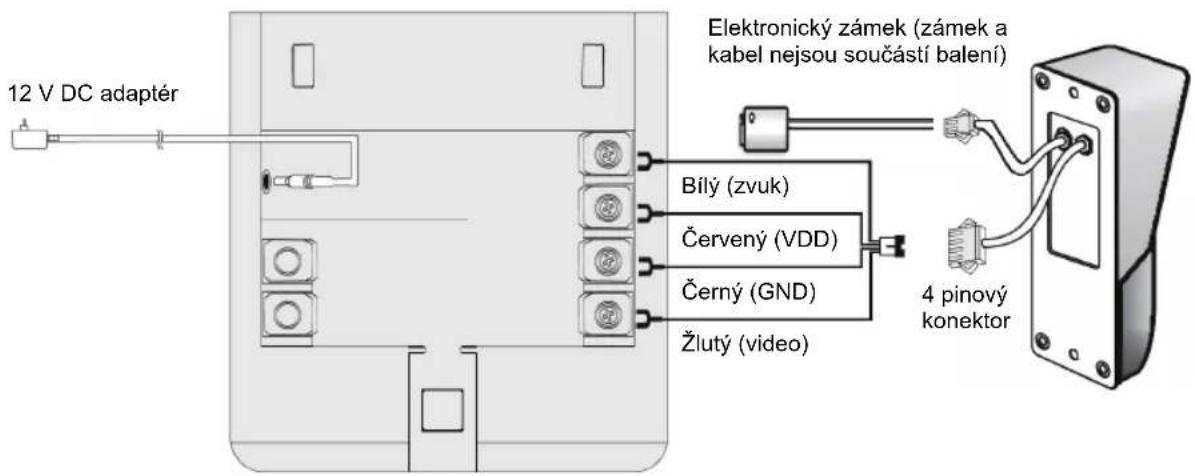

Propojení mezi komunikační jednotkou a venkovní dveřní jednotkou je realizováno prostřednictvím 4 vodičového kabelu, který může být prodloužen až na 50 m kabelem s měděnými vodiči 0.75 mm.

Popis domovního zvonku:

Tlačítko domovního zvonku

Mikrofon

Popis komunikační jednotky:

Instalační pokyny:
Systém

Domovní zvonek

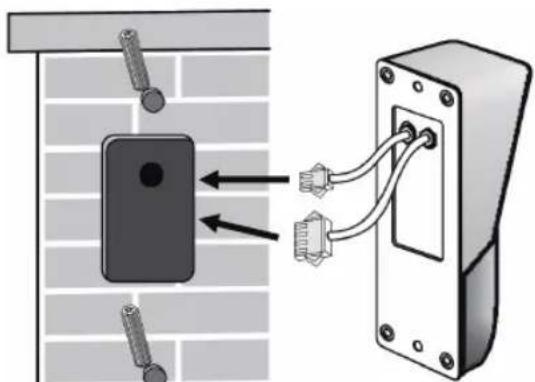

Vyvrtejte 2 cm otvor pro instalaci domovního zvonku

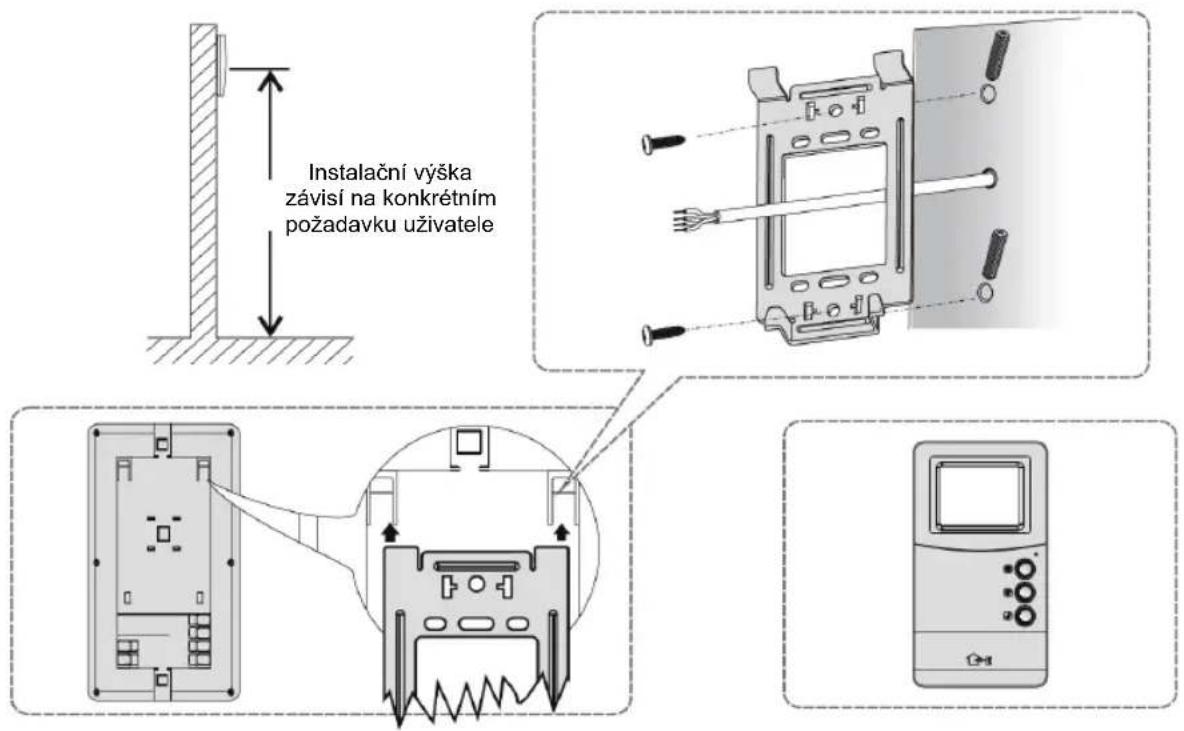

Doporučená instalační výška
Úhel kamery

&

Použití elektronického zámku

Způsob použití elektronického zámku by se měl shodovat s jednou z níže uvedených voleb.

Uzamčení bez adaptéru, napájení z venkovní jednotky. Jsou-li dveře zavřeny, napětí el. obvodu je 0 V. Při odemčení dveří se aktivuje napětí el. obvodu 12 V. Prodleva je 4 - 7 sekund.

Uzamčení bez adaptéru, napájení z venkovní jednotky. Jsou-li dveře zavřeny, napětí el. obvodu je 12 V. Při odemčení dveří se deaktivuje napětí el. obvodu na 0 V. Prodleva je 4 - 7 sekund.

Uzamčení s adaptérem, napájení je realizováno externím adaptérem.

Komunikační jednotka

Pokyny k použití:

Použití

Indikátor provozu

Je-li systém instalován a 12 V adaptér je připojen ke komunikační jednotce a k nástěnné zásuvce, rozsvítí se červený provozní indikátor.

Tlačítko domovního zvonku

Jestliže návštěvník stiskne tlačítko domovního zvonku, jeho zvuk se spustí a monitor se automaticky zapne. Monitor bude zapnut asi 20 sekund a poté se automaticky vypne.

Tlačitko monitoru

Zapněte monitor k případnému sledování prostoru za vašimi domovními dveřmi. Monitor bude přenášet obraz z kamery.

Tlačítko alarmu

V případě nebezpečí stiskněte opakovaně tlačítko alarm. Zvuk alarmu bude znít z reproduktoru domovního zvonku.

Tlačítko odemčení

Stiskněte tlačítko UNLOCK pro odemčení dveří návštěvníkovi. (pouze v případě instalovaného elektronického zámku)

Přepínač hlasitosti

Nastavte přepínač na požadovanou hlasitost.

Nastavení nabídky

Slouží k nastavení jasu, kontrastu, barevného tónu (barvy) a jasu - nejprve stiskněte tlačítko monitoru pro jeho zapnutí.

Stiskněte tlačítko MENU k otevření nabídky.

Jas:

Nastavte jas obrazu stiskem + nebo - tlačítka. Stiskněte znovu MENU ke konfiguraci dalšího nastavení.

Kontrast:

Nastavte kontrast obrazu stiskem + nebo - tlačítka. Stiskněte znovu MENU ke konfiguraci dalšího nastavení.

Barevný tón:

Nastavte barevný tón obrazu stiskem + nebo - tlačítka. Stiskněte znovu MENU ke konfiguraci dalšího nastavení.

Ostrost:

Nastavte ostrost obrazu.

Opuštění nabídky:

Opustte nabídku tlačítkem + nebo - dříve než se monitor vypne, jinak nedojde k uložení vašich nastavení.

Vyberte si typ vyzvánění opětovným stiskem tlačítka typu zvonění. K dispozici je 9 různých typů zvonění.

Údržba:

Výrobek čistěte pouze suchým hadříkem.

Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

Záruka:

Při změnách a/nebo modifikacích výrobku záruka zaniká. Při nesprávném používání tohoto výrobku nenese výrobce odpovědnost za vzniklé škody.

Vyloučení zodpovědnosti:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Likvidace:

• Likvidace tohoto produktu musí být realizována v příslušné sběrně. Nevyhazujte tento výrobek s komunálním odpadem.
• Pro více informací se obraťte na prodejce nebo místní orgány odpovědné za nakládání s odpady.
