SEC-PH380 - Interkom KONIG - Bezplatný návod k obsluze

Typ výrobku	Drátový interkom pro vchodové dveře
Značka	Konig
Model	SEC-PH380
Rozměry (vnitřní jednotka)	Přibližně 150 x 90 x 30 mm
Hmotnost (vnitřní jednotka)	Přibližně 200 g
Napájení	Síťový adaptér 9V DC (součástí) nebo baterie 3x AAA (nejsou součástí)
Spotřeba elektřiny	Max 200 mA
Typ komunikace	Obousměrný audio (plný duplex)
Maximální dosah	Přibližně 50 metrů uvnitř
Funkce odemknutí dveří	Ano (elektrické ovládání pro zámek 12V)
Počet vnitřních jednotek	1 (hlavní jednotka)
Počet venkovních jednotek	1 (venkovní jednotka)
Materiál skříně	Bílý ABS plast
Nastavení hlasitosti	Ano, otočný knoflík
Zvonek	Nastavitelná elektronická melodie
LED indikátor	Modrá LED pro volání, červená LED pro otevřené dveře
Typ kabeláže	2 vodiče (audio + ovládání)
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Používejte pouze dodávaný adaptér. Nevystavujte vodě.
Náhradní díly a opravitelnost	Síťový adaptér je k dispozici. Doporučena oprava odborníkem.
Obecné informace	Záruka 2 roky. Vyrobeno v Číně.

Často kladené otázky - SEC-PH380 KONIG

Jak nainstalovat interkom SEC-PH380?

Instalace vyžaduje upevnění venkovní jednotky u dveří a vnitřní jednotky na vhodném místě. Propojte obě jednotky 2vodičovým kabelem (součástí). Připojte síťový adaptér k vnitřní jednotce. Postupujte podle schématu zapojení v návodu.

Interkom nezvoní, co dělat?

Nejprve zkontrolujte napájení: vnitřní jednotka by měla mít rozsvícenou LED. Ujistěte se, že venkovní tlačítko funguje. Pokud problém přetrvává, zkontrolujte připojení vodičů a v případě použití baterií je vyměňte.

Mohu přidat druhou vnitřní jednotku?

Model SEC-PH380 je určen pro jednu vnitřní jednotku. Pro přidání druhé jednotky budete potřebovat speciální rozšiřující sadu od Konig.

Jak nastavit hlasitost interkomu?

Otáčejte knoflíkem hlasitosti umístěným na boku vnitřní jednotky. Otáčením ve směru hodinových ručiček zvyšujete, proti směru snižujete.

Funkce odemknutí dveří nefunguje

Ujistěte se, že elektrický zámek je kompatibilní (12V). Zkontrolujte připojení mezi interkomem a zámkem. Otestujte 12V výstup multimetrem. V případě potřeby upravte dobu odemknutí pomocí vnitřního potenciometru.

Jaký typ kabelu použít pro instalaci?

Použijte 2vodičový kabel s minimálním průřezem 0,5 mm². Doporučená maximální délka je 50 metrů.

Interkom vydává bzučení, jak to napravit?

Může to být způsobeno špatným spojením nebo elektromagnetickým rušením. Zkontrolujte, zda jsou vodiče dobře zkroucené a vzdálené od napájecích kabelů. Pokud problém přetrvává, nainstalujte odrušovací filtr.

Jak změnit zvonění?

Otevřete kryt vnitřní jednotky a najděte malý DIP přepínač nebo tlačítko pro výběr melodie. Podívejte se do návodu na polohy odpovídající různým zvoněním.

Venkovní jednotka vypadá mrtvá, co zkontrolovat?

Zkontrolujte kabeláž: vodiče musí být pevně připojeny ke svorkám. Otestujte voltmetrem přítomnost napětí (9-12V) na vodičích u venkovní jednotky. Pokud nic, je vadná vnitřní jednotka nebo adaptér.

Mohu používat interkom bez síťového adaptéru?

Ano, vnitřní jednotka může pracovat se 3 bateriemi AAA (nejsou součástí). Baterie se však rychleji vybíjejí a funkce odemknutí dveří není na baterie k dispozici.

NÁVOD K OBSLUZE SEC-PH380 KONIG

Kamerové dveřní kukátko s DVR

• Popis (str. 83)
• Části výrobku (str. 83)
  • Technické údaje (str. 84)
  • Pokyny k instalaci (str. 84)
• Popis výrobku (str. 90)
  • Pokyny k použití (str. 90)
  • Údržba (str. 91)
  • Záruka (str. 91)
  • Likvidace výrobku (str. 91)

- Odmítnutí odpovědnosti (str. 91)

Úvod:

S tímto bezdrátovým kamerovým dveřním kukátkem již nebudete překvapeni, kdo stojí za dveřmi. Díky elektronickému video systému se budete před otevřením dveří cítit mnohem bezpečněji. Vestavěná 128 MB mikro SD karta může uložit až 1 000 obrázků lidí, kteří na vás zazvonili. Kamerové dveřní kukátko se snadno instaluje a má 2.4 palcový LCD barevný monitor pro zřetelný pohled na návštěvníka.

• Doporučujeme, abyste si přečetli tento manuál před instalací/použitím bezpečnostního kamerového systému.
• Uložte si tento manuál na bezpečné místo k pozdějšímu nahlédnutí.

Části výrobku:

1. Monitor
2. Domovní zvonek/kamera
3. Kovová trubice
4. Zadní deska
5. Adhezní nálepka pro domovní zvonek/kameru
6. 128 MB mikro SD karta (vestavěná)
7. Šroub čelní stěny obrazovky
8. Šrouby skříňky
9. Kovový nástroj

Technické specifikace:

• Monitor: 2.4 palcové barevné LCD
- Rozlišení: 300 K pixelů
• Zorný úhel: 60°
• Vnitřní paměť: 128 MB až 1.000 obrázků
- Integrovaný domovní zvonek: Ano
• Vnitřní telefon: Ne
- Ochrana: IP40 (nevystavujte domovní zvonek/kameru dešti/vodě)
• Tlouštka dveří: 40 - 70 mm
• Provozní teplota: -20 °C \~ 60 °C
• Provozní vlhkost: 10% - 95%
- Baterie: 2x AA, 1.5 V (není součástí balení)
- Životnost baterie: 5 měsíců (5 x 30 s/denně)
• Rozměry monitoru: 119 x 83 x 25 mm
- Rozměry domovního zvonku/kamery: 59 x 40 x 14 mm

Instalační pokyny:

Vyvrtejte do dveří otvor o průměru 1,5 cm.

Kamerové dveřní kukátko je vhodné pro dveře s tloušťkou mezi 4 a 7 cm.

Doporučená výška je mezi 1.60 a 1.75 m.

Sejměte krytku adhezní nálepky a připevněte ji na zadní stranu domovního zvonku/kamery.

Protáhněte kovovou trubici skrz otvor ve dveřích. Sejměte další krytku adhezní nálepky a připevněte domovní zvonek/kameru na venkovní část dveří pomocí adhezní nálepky.

Poznámka: Připevněte domovní zvonek/kameru na dveře pouze s krytem. Nevystavujte domovní zvonek/kameru dešti nebo vodě

Ujistěte se, že ploché připojovací kabely vycházejí úplně skrz otvor na opačném konci dveří.

A. Sejměte pásku na zadní straně kovové desky. To zabrání poškrábání dveří při upevňování kovové desky a monitoru.

B. Zarovnejte otvor kovové desky s otvorem na dveřich a umístěte kovovou desku na dveře. Ujistěte se, že plochý připojovací kabel vychází úplně skrz otvor kovové desky.

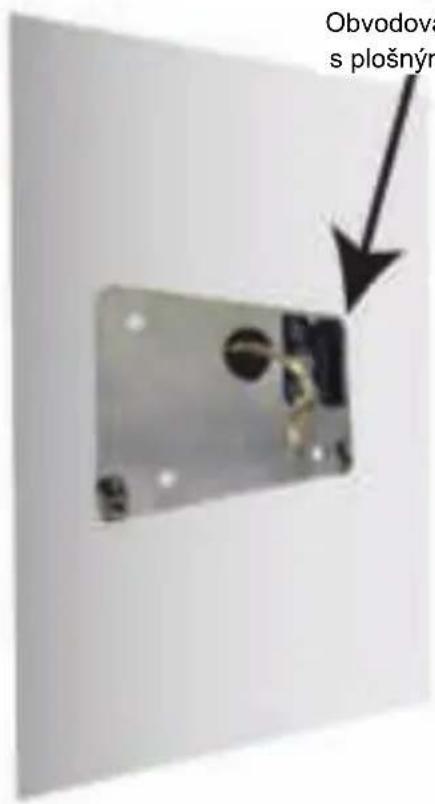

Poznámka: Ujistěte se, že obvodová deska s plošnými spoji je umístěna v pravém horním rohu.

Vložte kovovou trubici do otvoru a ujistěte se, že plochý připojovací kabel vychází úplně skrz otvor kovové trubice.

K upevnění kovové trubice použijte kovový nástroj.

Poznámka: Budte opatrní abyste nepoškodili plochý připojovací kabel během instalace.

Opatrně ohněte (neskládejte) plochý připojovací kabel. Zatlačte konektor konce plochého připojovacího kabelu do konektoru obvodové desky s plošnými spoji.

Použijte šroubovák k otevření krytu a k přístupu k prostoru pro baterie. Musíte vyšroubovat šroub v přední části (zobrazen vpravo) a další 4 šrouby v zadní části zařízení.

Poznámka: Slot mikro SD karty je také umístěn v prostoru pro baterie.

Poznámka: Nenasazujte zpět kryt do kroku 13.

Umístění slotu mikro SD karty

11

Umístěte monitor na kovovou desku a ujistěte se, že jsou konektory správně připojeny.

Použijte šroubovák a přiložené šrouby na skříňku k upevnění monitoru na zadní kovovou desku.

13

Nasad'te zpět kryt.

1. Tlačítko zapnutí (A)
2. LCD obrazovka
3. Tlačítko prohlížení obrázku (C)
4. Tlačítko vymazání (D)
5. Objektiv kamery
6. Tlačítko domovního zvonku (B)

Uživatelské pokyny:

Vyjmutí mikro SD karty

Vyjměte kryt monitoru vyšroubováním šroubu na jeho spodní části a 4 šroubů na zadní straně zařízení. Vyjmutí baterií. Jemně zatlačte na mikro SD kartu k jejímu uvolnění. Jakmile bude SD karta uvolněna uslyšíte cvaknutí. Nyní si můžete prohlížet obrázky na kartě na jiném zařízení a/nebo ji vložit zpět s přídavnými daty nebo s vymazanými daty. Jakmile SD karta zapadne na své místo uslyšíte cvaknutí.

Pořízení obrázku z vnitřní strany dveří

Stiskněte „A“ tlačítko jestliže budete chtít vidět kdo je u venkovní strany vašich dveří. Obrazovka bude aktivována po 3 sekundách. Po aktivaci obrazovky stiskněte „A“ tlačítko k pořízení obrázku. Displej bude v „živém režimu“ na 10 sekund a poté se vypne.

Pořízení obrázku pomocí domovního zvonku

Návštěvník stiskne „B“ tlačitko. Obrazovka se zapne po 6 sekundách a systém automaticky pořídí jeden obrázek. Obrazovka bude aktivní 30 sekund.

Prohlížení a vymazávání obrázků

Je-li obrazovka zapnuta stiskněte „C“ tlačítko k prohlížení všech pořízených obrázků. Stiskněte toto tlačítko opakovaně k shlédnutí všech obrázků. Stiskněte „D“ k výběru obrázku, který chcete vymazat. Stiskněte znovu „D“ tlačítko k potvrzení, že obrázek bude vymazán.

Změna datumu/času

Jakmile je obrazovka aktivována stiskněte „D“ tlačítko k nastavení datumu a času. Stiskněte „C“ nebo „D“ tlačítko k zvýšení nebo snížení datumu a času. Stiskněte „A“ tlačítko k přechodu do další nabídky. Po správném vložení všech informací přidržte stisknuto „A“ tlačítko k opuštění.

Časovací operace

Níže uvedený obrázek ukazuje provoz SEC-PH380 v sekundách

Údržba:

Vyčistěte kamerové dveřní kukátko suchým hadříkem.

Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Vyloučení zodpovědnosti:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Likvidace:

• Tento produkt je určen pro tříděný odpad v příslušné sběrně. Nevyhazujte tento výrobek s komunálním odpadem.
• Pro více informací se obrat'te na prodejce nebo místní orgány odpovědné za nakládání s odpady.
