Producttype	Bedrade audio-intercom
Merk	Konig
Model	SEC-PH310
Voeding	Netstroom 220-240V AC, 50Hz
Stroomverbruik	< 5 W
Afmetingen (binnenunit)	150 x 100 x 40 mm
Afmetingen (buitenunit)	100 x 70 x 30 mm
Gewicht (binnenunit)	300 g
Gewicht (buitenunit)	200 g
Communicatietype	Bidirectioneel (semi-duplex)
Bel functie	Ingebouwde zoemer met volume-instelling
Volume	Instelbaar
Bereik	Bedraad (5 m kabel inbegrepen)
Installatie	Wandmontage
Kleur	Wit
Materiaal	ABS
Onderhoud en reiniging	Reinigen met een zachte, droge doek, vermijd schurende producten
Veiligheid	Alleen voor gebruik binnenshuis; veiligheidsspanning
Reserveonderdelen	Verbindingskabel, bevestigingsschroeven, netadapter
Repareerbaarheid	Repareerbaar door een professional
Algemene informatie	Handleiding beschikbaar in meerdere talen (FR, EN, DE, enz.)

Veelgestelde vragen - SEC-PH310 KONIG

Hoe installeer ik de KONIG SEC-PH310?

De installatie gebeurt via wandmontage. Bevestig de binnen- en buitenunit met de meegeleverde schroeven en verbind de verbindingskabel (5 m) tussen de twee units. Sluit de netadapter aan op de binnenunit.

Wat te doen als de bel niet werkt?

Controleer of de voeding is aangesloten en of het belvolume niet op minimum staat. Als het probleem aanhoudt, test dan de verbindingskabel en zorg dat deze correct is aangesloten.

Hoe stel ik het communicatievolume in?

Het volume van de luister- en beltoon wordt geregeld via een potentiometer op de binnenunit. Draai deze rechtsom om het volume te verhogen.

Kan de intercom draadloos werken?

Nee, de SEC-PH310 is een bedraad model. Het vereist een verbindingskabel tussen de twee units. Zorg dat de kabel in goede staat is.

Wat zijn de afmetingen van de buitenunit?

De buitenunit meet ongeveer 100 x 70 x 30 mm. Het is ontworpen voor wandmontage buitenshuis, maar moet worden beschermd tegen directe weersinvloeden (bij voorkeur onder een afdak).

Kan ik meerdere binnenunits gebruiken?

De SEC-PH310 is ontworpen voor één binnenunit. Voor meerdere posten kunt u overwegen een model met uitbreiding, maar dit is niet standaard voorzien.

Hoe reinig ik de intercom?

Gebruik een zachte, droge doek om de oppervlakken te reinigen. Gebruik geen chemische of schurende producten die het plastic kunnen beschadigen.

Het geluid is zwak of ruis, wat te doen?

Controleer de aansluitingen van de verbindingskabel. Als de kabel beschadigd is, vervang deze dan. Zorg ook dat het volume correct is ingesteld en dat er geen obstakel de microfoon blokkeert.

Waar vind ik reserveonderdelen?

Reserveonderdelen (kabel, adapter, schroeven) kunnen worden besteld bij de klantenservice van Konig of bij een erkende dealer. Raadpleeg de handleiding voor de referenties.

Heeft de intercom garantie?

Ja, het product valt onder de wettelijke conformiteitsgarantie. Bewaar de aankoopfactuur en de handleiding voor eventuele claims. De exacte duur staat vermeld in de garantievoorwaarden.

GEBRUIKSAANWIJZING SEC-PH310 KONIG

GEBRUIKSAANWIJZING (p. 18)

Deurtelefoonsysteem met videofunctie

• Introductie (p. 18)
  • Veiligheidsvoorschriften (p. 18)
  • Verpakkingsinhoud (p. 18)
  • Technische specificaties (p. 19)
  • Productbeschrijving (p. 19)
  • Installatie-instructies (p. 20)
• Gebruiksaanwijzing (p. 22)
  • Onderhoud (p. 23)
  • Garantie (p. 23)
• Disclaimer (p. 23)
  • Afvoer (p. 23)

Inleiding:

“Dit handsfree deurtelefoonsysteem met videofunctie laat u meteen zien wie er aan de deur staat.” De buitenunit heeft een deurbel, een camera met nachtzichtfunctie, een speaker en een microfoon. Het 3,5" LCD-kleurenscherm zorgt voor een helder beeld en het communicatiesysteem zorgt voor een kristalhelder geluid.

Het systeem kan worden verbonden met een elektronisch slot (niet inbegrepen) dat u automatisch kunt openen door op het antwoordpaneel een knop in te drukken.

• We adviseren u deze handleiding te lezen voordat u dit product installeert/gebruikt.
• Bewaar deze handleiding op een veilige plek voor toekomstig gebruik.

Veiligheidsmaatregelen:

Dit product mag UITSLUITEND door een erkend monteur worden geopend als onderhoud is vereist. Koppel het product los van de elektrische voeding en van andere apparatuur als er zich problemen voordoen. Stel de antwoordunit niet bloot aan water of vocht.

Inhoud van de verpakking:

• 1 x Antwoordpaneel
  • 1 x Deurbel met regenkap
• 1 x 12 V AC/DC adapter

• 1 x Verbindingskabel

• 1 x Installatiemateriaal

• 1 x Handleiding

Technische specificaties:

Deurbel:

• Bedrijfsspanning: Door antwoordpaneel
• Communicatiesysteem: Half-duplex
- Beeldsensor: 1/4" CMOS kleuren 640x480
- IR-LED's: 4 x IR-LED, 1 x EDS
- Lens: F4,5mm (H:40°, V:45°)
• Beschermingsgraad: IP24
• Bedrijfstemperatuur: -20°C \~ +50°C
• Gewicht: 100 g
• Afmetingen: 127 x 38 x 48 mm (incl. regenkap)

Antwoordpaneel:

• Bedrijfsspanning: 15 V DC met deuropeningsfunctie
  • Communicatiesysteem: Half-duplex
  • Scherm: 3,5" TFT/LCD kleuren
  • Resolutie: 320x240
  • Gewicht: 310 g
  • Afmetingen: 220 x 120 x 25 mm

De unit bij de buitendeur en het antwoordpaneel zijn aan de hand van een kabel met 4 draden op elkaar aangesloten. De kabel kan met een kabel van koper/0,75 mm worden verlengd tot 50 m.

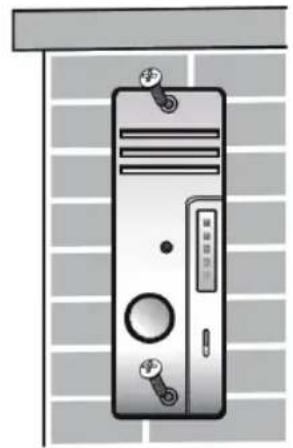

Productbeschrijving deurbel:

Productbeschrijving - antwoordpaneel:

Installatie-instructies:
Systeem

Deurbel

Aanbevolen installatiehoogte

&
Hoek van de camera

Een elektronisch slot gebruiken

De gebruikswijze van het elektronische slot moet aan een van de onderstaande opties voldoen.

Slot zonder adapter, gevoed door de unit bij de buitendeur. De spanning in het circuit is 0 V als de deur gesloten is. De spanning in het circuit is 12 V als de deur wordt geopend. Vertraging 4 - 7 seconden.

Slot zonder adapter, gevoed door de unit bij de buitendeur. De spanning in het circuit is 12 V als de deur gesloten is. De spanning in het circuit is 0 V als de deur wordt geopend. Vertraging is 4 - 7 seconden.

Slot met adapter, gevoed door een externe adapter.

Gebruiksaanwijzing:

Functionering

Indicator Aan/Uit

De rode Aan/Uit indicator zal branden als het systeem is geïnstalleerd en de 12 V adapter is aangesloten op het antwoordpaneel en het stopcontact.

Deurbel

Als een bezoeker op de deurbel drukt, zal het antwoordpaneel de melodie van de deurbel afspelen en zal het beeldscherm automatisch worden ingeschakeld. Het beeldscherm blijft 20 seconden lang ingeschakeld en wordt vervolgens automatisch uitgeschakeld.

Beeldschermknop

Schakelt het beeldscherm in zodat u de buitenomgeving kunt controleren. Het beeldscherm toont de opname van de camera.

Alarmknop

Houd bij geval van nood de alarmknop ingedrukt. De luidspreker van de deurbel zal het alarmsignaal afspelen.

Ontgrendelingsknop

Open de deur voor uw bezoeker met een druk op de UNLOCK knop. (uitsluitend wanneer een elektronisch slot is geïnstalleerd)

Volumeknop

Stel het gewenste volume in met de knop.

Menu-instellingen

Schakel het beeldscherm in met een druk op de beeldschermknop voordat u de helderheid, het contrast, de kleurtoon (kleur) en de beeldscherpte instelt.

Open het menu met een druk op de knop MENU.

Helderheid:

Stel de helderheid van het beeld in met de + of – knop. Ga naar de volgende instelling door nogmaals op de knop MENU te drukken.

Contrast:

Stel het contrast van het beeld in met de + of – knop. Ga naar de volgende instelling door nogmaals op de knop MENU te drukken.

Kleurtoon:

Stel de kleurtoon van het beeld in met de + of – knop. Ga naar de volgende instelling door nogmaals op de knop MENU te drukken.

Beeldscherpte:

Stel de beeldscherpte in

Afsluiten:

Sluit het menu af met een druk op de knop + of – voordat het beeldscherm wordt uitgeschakeld, anders zullen de instellingen niet worden opgeslagen.

Selecteer de beltoon door op de beltoonknop te drukken.U kunt kiezen uit 9 verschillende beltonen.

Onderhoud:

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer:

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.
