Producttype	Intercom
Merk	Konig
Model	SEC-PH370
Voeding	Netstroom 230V / 50Hz of batterijen (niet inbegrepen)
Afmetingen (binnenpost)	Ongeveer 150 x 80 x 30 mm
Gewicht (binnenpost)	Ongeveer 200 g
Belangrijkste functies	Tweerichtingsaudiocommunicatie, oproep, deurontgrendeling
Installatie	Aan de muur, bevestiging met schroeven
Materiaal	ABS-kunststof
Kleur	Wit
Aansluitingstype	Bedraad (2-draadskabel)
Bereik	Tot 50 m (afhankelijk van installatie)
Scherm	Nee (alleen audio)
Aantal handsets	1 (binnenpost)
Beltoon	Instelbaar (volume en melodie)
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen schurende producten.
Veiligheid	Alleen binnenshuis gebruiken. Buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Verkrijgbaar bij de fabrikant. Reparatie door een professional aanbevolen.
Algemene informatie	Gebruiksaanwijzing gratis te downloaden op notice-facile.com

Veelgestelde vragen - SEC-PH370 KONIG

Hoe installeer ik de Konig SEC-PH370 intercom?

Bevestig de binnenpost aan de muur met de meegeleverde schroeven. Sluit de draden aan op de juiste aansluitingen (meestal gemarkeerd met + en -). Let op de polariteit. Volg voor de buitenpost dezelfde stappen. Raadpleeg het schema in de handleiding.

Wat te doen als de intercom niet overgaat?

Controleer de voeding (netstroom of batterijen). Zorg ervoor dat het belvolume niet uit staat. Controleer de draadverbindingen. Als het probleem aanhoudt, test dan met een andere buitenpost.

Kan ik de deur ontgrendelen met deze intercom?

Ja, de SEC-PH370 kan de deur op afstand ontgrendelen via een speciale knop. Het moet worden aangesloten op een compatibele elektrische deuropener.

Wat is het bereik van de intercom?

Het maximale bereik is ongeveer 50 meter binnenshuis, maar kan variëren afhankelijk van obstakels en muurisolatie.

Hoe stel ik het belvolume in?

Zoek de volumeregelaar op de binnenpost (vaak onder of aan de zijkant). Draai deze voorzichtig om het geluidsniveau te verhogen of verlagen.

Werkt de intercom zonder batterijen?

Ja, hij kan worden gevoed via het lichtnet met een adapter (niet meegeleverd). Batterijen zijn een optie bij stroomuitval.

Wat te doen bij achtergrondgeluid of slechte audiokwaliteit?

Controleer de draadverbindingen en zorg ervoor dat ze niet beschadigd zijn. Houd de intercom uit de buurt van bronnen van elektromagnetische interferentie. Het reinigen van de contacten kan helpen.

Kan ik een tweede binnenpost toevoegen?

Het model SEC-PH370 is ontworpen voor één binnenpost. Voor een installatie met meerdere punten, raadpleeg een compatibel model of neem contact op met de fabrikant.

Hoe reinig ik de intercom?

Gebruik een zachte, licht vochtige doek. Gebruik nooit oplosmiddelen, alcohol of schurende producten. Haal de stekker uit het stopcontact voor het reinigen.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden in PDF-formaat op notice-facile.com in het gedeelte gewijd aan de Konig SEC-PH370.

GEBRUIKSAANWIJZING SEC-PH370 KONIG

GEBRUIKSAANWIJZING (p. 14)

Deurviewer Camera

Uw deurspion met camera is een elektronisch videosysteem waarmee u kunt zien wie er aan de voordeur staat. Op deze manier is het altijd veilig de deur te openen. De geïntegreerde intercom verzorgt de tweewegs communicatie met uw bezoeker en de 2,8" monitor geeft u een duidelijk beeld met een 3x digitale zoomfunctie voor een meer gedetailleerde weergave. De deurspion is eenvoudig te installeren in een bestaande deur, zonder behoefte aan enige bedrading.

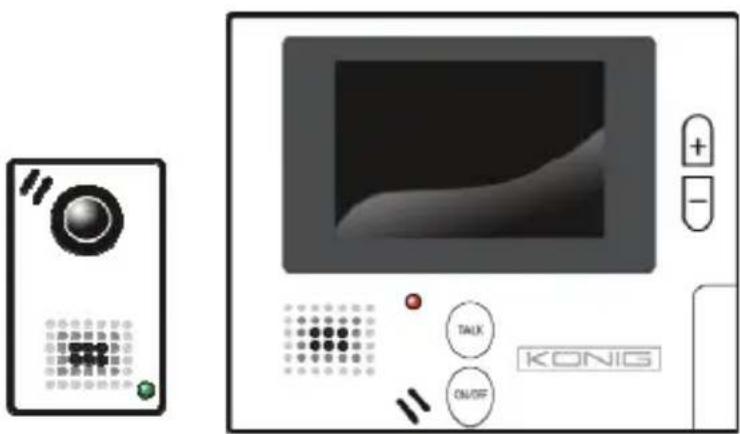

Monitor- en Camerabeschrijving:

1. LCD monitor 7. Zoom IN/UIT toets
2. Stroomindicator 8. Batterijhouder
3. Luidspreker 9. Cameralens
4. Microfoon 10. Microfoon
5. AAN/UIT toets 11. Luidspreker
6. PRAAT toets 12. Stroomindicator

Installatie:

Wij raden aan eerst de correcte werking van de deurspion met camera te verifiëren voordat u het product installeert. Plaats 3x AAA batterijen in de batterijhouder en sluit de camera aan op de monitor. Druk op de AAN/UIT toets en de monitor dient vervolgens het camerabeeld weer te geven. Controleer tevens de intercomfunctie (PRAAT toets) en de zoomfunctie.

1. Controleer de installatiehoogte van de camera en boor voorzichtig een gat in de deur. De aanbevolen hoogte is tussen 1,60 m en 1,75 m (deurdikte, tussen 35 mm en 55 mm).
2. Boor een gat van ± 15 mm door de deur.
3. Verwijder het afdekkende plakband.
4. Steek de buis met de lintkabel door de opening in de deur.

5. Druk de camera-eenheid zodanig tegen de deur dat het d.m.v. het plakband op de deur is bevestigd. Zorg ervoor dat er voldoende ruimte is rondom de buis zodat de camera en achterplaat door de moer vastgezet worden.

6. Trek de afdekvellen van het ronde plakband op de achterplaat af en plaats de achterplaat tegen de deur met de opening in het midden van het gat van de deur. Zorg ervoor dat de aansluiting op de achterplaat voor de lintkabel aan de linkerzijde zit (zie afbeelding).

1. Zet de camera en achterplaat stevig vast door de moer via de achterplaat op de buis van de camera te draaien.
2. Sluit de aansluiting van de lintkabel aan op de aansluiting op de achterplaat, zoals weergegeven in de afbeelding.
3. De monitoraansluiting zit op de achterzijde van de monitor. Deze aansluiting past in de aansluiting op de achterplaat (zie vorige afbeelding).

Plaats de monitor op de achterplaat en zorg ervoor dat de monitor correct op de achterplaat is gedrukt. Opmerking: de monitor is correct geplaatst als er geen enkele speling meer over is tussen de deur en de monitor.

1. Na de monitor op de achterplaat te hebben bevestigd, moet het met twee schroeven bovenop de monitor wordt vastgezet. De schroeven kunnen met de plastic doppen worden afgedekt die samen met de schroeven in de verpakking zijn inbegrepen.
2. Open de batterijhouder door het klepje omlaag te schuiven, installeer 3x AAA 1.5 V batterijen en sluit de batterijhouder.
3. Uw deurspion met camera is nu klaar voor gebruik.

Bediening:

1. Wanneer iemand op de bestaande deurbel drukt, kunt u zien wie er aan de voordeur staat.
2. Druk op de AAN/UIT toets om de monitor AAN te schakelen. De stroomindicator zal groen oplichten en de monitor schakelt in.
   Opmerking: De monitor zal na ca. 35 seconden uitschakelen als er geen toets wordt ingedrukt om batterijvermogen te besparen.
3. Druk op de PRAAT toets om de intercom te activeren en met uw bezoeker te communiceren.
4. Druk op de Zoom IN/UIT toets om in te zoomen en uw bezoeker beter te bekijken.
5. Druk op de AAN/UIT toets wanneer u klaar bent om de deurviewer camera uit te schakelen.

Specifications:

• Monitor: 2,8" LCD, kleur
• Cameraresolutie: 300K pixels
• Kijkhoek: 105°
• Waterbestendige camera: IP44
• Voeding: 3xAAA 1.5 V batterijen
- Batterij levensduur: 5 Maanden (5 x 40 seconden per dag)
- Deurdikte: Tussen 35 mm en 55 mm
• Monitorafmetingen: 109x96x17 mm
- Camera-afmetingen: 62x40x12 mm
• Bedrijfstemperatuur: -10°C \~ 50°C
• Bedrijfsvochtigheid: 10% \~ 95%

Veiligheidsvoorzorgsmaatregelen:

Dit product mag alleen geopend worden door een erkende technicus wanneer onderhoud vereist is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
