Tipo di prodotto	Citofono
Marca	Konig
Modello	SEC-PH370
Alimentazione	Rete 230V / 50Hz o batterie (non incluse)
Dimensioni (unità interna)	Circa 150 x 80 x 30 mm
Peso (unità interna)	Circa 200 g
Funzioni principali	Comunicazione audio bidirezionale, chiamata, sblocco porta
Installazione	A parete, fissaggio con viti
Materiale	Plastica ABS
Colore	Bianco
Tipo di connessione	Cablata (cavo a 2 fili)
Portata	Fino a 50 m (secondo installazione)
Schermo	No (solo audio)
Numero di auricolari	1 (unità interna)
Suoneria	Regolabile (volume e melodia)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Utilizzare solo in interni. Tenere lontano dalla portata dei bambini.
Parti di ricambio e riparabilità	Disponibili presso il produttore. Si consiglia la riparazione da parte di un professionista.
Informazioni generali	Manuale di istruzioni disponibile per il download gratuito su notice-facile.com

Domande frequenti - SEC-PH370 KONIG

Come installare il citofono Konig SEC-PH370?

Fissare l'unità interna al muro utilizzando le viti fornite. Collegare i fili ai morsetti corrispondenti (solitamente contrassegnati + e -). Rispettare la polarità. Per l'unità esterna, seguire gli stessi passaggi. Consultare lo schema nel manuale.

Cosa fare se il citofono non suona?

Controllare l'alimentazione (presa di rete o batterie). Assicurarsi che il volume della suoneria non sia spento. Verificare le connessioni dei fili. Se il problema persiste, provare con un'altra unità esterna.

Posso sbloccare la porta con questo citofono?

Sì, il SEC-PH370 consente di sbloccare la porta a distanza tramite un pulsante dedicato. Deve essere collegato a una serratura elettrica compatibile.

Qual è la portata del citofono?

La portata massima è di circa 50 metri in interni, ma può variare in base agli ostacoli e all'isolamento delle pareti.

Come regolare il volume della suoneria?

Individuare il potenziometro del volume sull'unità interna (spesso sotto o sul lato). Ruotarlo delicatamente per aumentare o diminuire il livello sonoro.

Il citofono funziona senza batterie?

Sì, può essere alimentato dalla rete tramite un adattatore (non fornito). Le batterie sono un'opzione in caso di blackout.

Cosa fare in caso di rumore di fondo o scarsa qualità audio?

Controllare le connessioni dei fili e assicurarsi che non siano danneggiati. Allontanare il citofono da fonti di interferenze elettromagnetiche. Una pulizia dei contatti può aiutare.

Posso aggiungere una seconda unità interna?

Il modello SEC-PH370 è progettato per una sola unità interna. Per un'installazione multi-punto, consultare un modello compatibile o contattare il produttore.

Come pulire il citofono?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi, alcol o prodotti abrasivi. Scollegare l'apparecchio prima della pulizia.

Dove trovare il manuale completo?

Il manuale è disponibile per il download gratuito in formato PDF su notice-facile.com nella sezione dedicata al Konig SEC-PH370.

MANUALE UTENTE SEC-PH370 KONIG

Visore a Videocamera per porta

HASZNÁLATI ÚTMUTATÓ (o. 26.)

Ajtókamera

Il visore a videocamera per porta è un sistema video elettronico che vi permette di vedere chi c'è di fronte alla vostra porta. Sentitevi più sicuri prima di aprire la porta. Il sistema di interfono integrato vi fornisce comunicazioni a due vie con il visitatore. Il monitor da 2.8" vi da una vista chiara con funzione

di zoom digitale a 3x per una visione dettagliata. Il visore a videocamera per porta è semplice da installare in una porta già esistente e non richiede cablaggi.

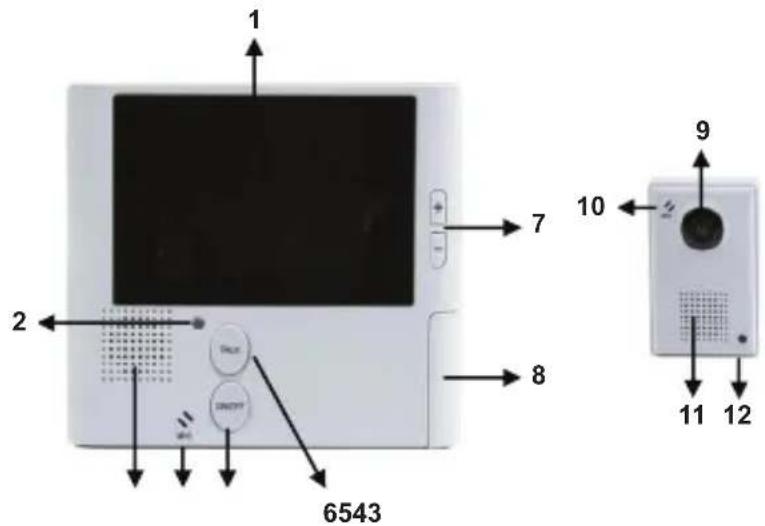

Descrizione di Monitor e Videocamera:

1. Monitor LCD 7. Pulsante zoom più/meno
2. Indicatore alimentazione 8. Compartimento batteria
3. Vivavoce 9. Lenti della videocamera
4. Microfono 10. Microfono
5. PULSANTE ACCENSIONE 11. Vivavoce
6. Pulsante per parlare 12. Indicatore alimentazione

Installazione:

Prima di installare il visore a videocamera si consiglia di controllarne prima il corretto funzionamento. Inserite tre batterie AAA nel compartimento batterie e connettete la videocamera al monitor. Premete il pulsante ON/OFF ed il monitor dovrà mostrare l'immagine della videocamera. Controllata le funzioni di intercomunicazione (pulsante TALK) e le funzioni di zoom.

1. Controllata l'altezza dell'installazione della videocamera con attenzione prima di forare la porta. Si consiglia un'altezza di installazione tra 1.60 m e 1.75 m. (spessore della porta tra 35 e 55 mm)
2. Fate un foro di ± 15 mm attraverso la porta.
3. Rimuovete la pellicola protettiva del nastro adesivo.
4. Inserite il tubo con il cavo piatto attraverso il foro della porta.
5. Premete la videocamera contro la porta in modo che la videocamera sia attaccata in modo saldo alla porta tramite il nastro adesivo. Assicuratevi che vi sia spazio sufficiente affinché+ il bullone si possa avvitare alla piastra posteriore.
6. Tirate via le protezioni dei nastri adesivi circolari sulla parte posteriore della piastra posteriore e posizionate la piastra sulla porta con l'apertura al centro del foro eseguito sulla porta stessa. Assicuratevi che il connettore sulla piastra posteriore del cavo piatto sia sul lato sinistro (vedi immagine).

1. Per stringere fermamente la videocamera e la piastra posteriore stringete il dado sulla piastra posteriore e il tubo della videocamera.
2. Collegiate il connettore del cavo piatto al connettore sulla piastra posteriore come mostrato nell'immagine.
3. Sul retro del monitor c'è il connettore per il monitor. Questo connettore si adatta al connettore della piastra posteriore. (vedi immagine precedente).

Posizionate il monitor sulla piastra posteriore ed assicuratevi che il monitor sia spinto correttamente sulla piastra.

Nota: il monitor è posizionato correttamente se non vi è più spazio tra la porta e la piastra posteriore.

1. Dopo aver collegato il monitor alla piastra posteriore, deve essere assicurato con due viti poste sulla sommità del monitor stesso. Queste viti possono essere coperte con i coperchi di plastica che possono essere trovati all'interno della confezione insieme alle viti.
2. Aprite il comparto batterie facendo scivolare lo sportello verso il basso. Inserite 3 batterie AAA da 1.5V. Chiudere il compartimento batteria.
3. Il visore per porta a videocamere è ora pronto per essere utilizzato.

Funzionamento:

1. Quando qualcuno suonerà il campanello esistente sarà possibile vedere chi si trova di fronte alla porta.
2. Premete il tasto ON/OFF per accendere il monitor. L'indicatore di accensione si illuminerà di verde ed il monitor si accenderà.

Nota: se non viene premuto nessun pulsante il monitor si spegnerà dopo circa 35 secondi. Ciò fa risparmiare la durata della batteria.

1. Premete il pulsante TALK per aprire l'interfono e comunicare con il visitatore.
2. Premete il pulsante Zoom più/meno per una migliore vista del visitatore.
3. Quando finito, premete il pulsante ON/OFF per spegnere il visore da porta a videocamera.

Caratteristiche:

• Monitor: 2.8" LCD, colori
• Risoluzione Videocamera: 300K pixel
• Angolo di visione: 105°
• Videocamera protetta dall'acqua: IP44
- Alimentazione: 3 batterie AAA 1.5V
• Durata Batterie: 5 mesi (5 x 40 secondi al giorno)
- Spessore Porta: tra 35 e 55 mm
• Dimensioni monitor: 109 x 96 x 17 mm
• Dimensioni Videocamera: 62 x 40 x 12 mm
- Temperatura di funzionamento: -10°C 50°C
- Umidità di esercizio: 10% \~ 95%

Precauzioni di sicurezza:

Questo prodotto dovrebbe essere aperto SOLO da tecnici specializzati quando è necessario un intervento. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
