SEC-PH360 - Intercom KONIG - Gratis bruksanvisning og manual

Produkttype	Ledningsbasert intercom
Merke	Konig
Modell	SEC-PH360
Strømforsyning	110-240 V AC via transformator
Strømforbruk	3 W (dvalemodus), 8 W (aktiv)
Ytre dimensjoner (uteenhet)	130 x 90 x 30 mm
Dimensjoner (innendørs enhet)	200 x 150 x 50 mm
Vekt (uteenhet)	0,3 kg
Vekt (innendørs enhet)	0,5 kg
Materiale ytre kapsling	Anodisert aluminium
Kommunikasjonstype	Tosidig lyd (mikrofon og høyttaler)
Døråpnerfunksjon	Elektrisk låskontroll (12 V)
Strøm til lås	12 V DC, maks 500 mA
Antall innendørsenheter	Opptil 3 (utvidbar)
Maksimal avstand mellom enheter	100 m (2-par kabel)
Driftstemperatur	-10 °C til +50 °C
Beskyttelsesgrad utendørs	IP44 (motstandsdyktig mot vannsprut)
Installasjon	Innfelt eller på vegg (monteringssett medfølger)
Vedlikehold og rengjøring	Tørk med en myk, tørr klut. Ikke bruk slipende rengjøringsmidler.
Sikkerhet	Innebygd overspenningsbeskyttelse
Reservedeler og reparerbarhet	Tilgjengelig fra produsenten (referanse SEC-PH360)

Ofte stilte spørsmål - SEC-PH360 KONIG

Hvordan installere Konig SEC-PH360 intercom?

Installasjonen krever at uteenheten festes nær døren og innendørsenheten inne i boligen. Bruk den medfølgende 2-par kabelen til å koble sammen de to enhetene. Koble transformatoren til en 230 V stikkontakt og til innendørsenheten. For elektrisk lås, koble den til 12 V-terminalene. Følg koblingsskjemaet i håndboken.

Hva gjør jeg hvis intercomen ikke ringer?

Kontroller først strømforsyningen (transformator tilkoblet). Deretter sjekk kablingen mellom enhetene: dårlig kontakt kan avbryte ringesignalet. Test også den eksterne ringeknappen; hvis den er skadet, bytt den. Til slutt, sørg for at ringevolumet ikke er stilt inn på null.

Kan jeg koble til flere innendørsenheter?

Ja, modell SEC-PH360 tillater tilkobling av opptil tre innendørsenheter parallelt. Bruk kabler med samme tverrsnitt og overskrid ikke total avstand på 100 m. Hver ekstra enhet må kobles til de samme lyd- og styreterminalene.

Hvordan justere volumet på intercomen?

På innendørsenheten finner du en volumkontroll (vanligvis merket 'VOL'). Drei med klokken for å øke volumet, mot klokken for å redusere. Overdreven justering kan forårsake forvrengning.

Intercomen lager piping eller tilbakemelding, hva gjør jeg?

Dette fenomenet skyldes akustisk tilbakemelding. Flytt håndsettet bort fra høyttaleren eller reduser volumet. Kontroller også at utendørsmikrofonen ikke er blokkert. Hvis problemet vedvarer, installer en tilbakekoblingsdemper (selges separat).

Hvilken type kabel skal jeg bruke til installasjon?

Bruk en 2-par tvinnet kabel (4 ledere) med minimum tverrsnitt 0,5 mm². For lange avstander, foretrekk et tverrsnitt på 0,75 mm². Kabelen må være egnet for utendørs bruk hvis den føres utendørs.

Er uteenheten værbestandig?

Ja, uteenheten har beskyttelsesgrad IP44, som beskytter mot vannsprut og støv. Likevel, ikke senk den ned i vann, og installer den om mulig i ly for direkte værpåvirkning.

Hvordan rengjøre intercomen?

Koble fra enheten før rengjøring. Bruk en myk, lett fuktig klut (rent vann) til å tørke av overflatene. Ikke bruk løsemidler, alkohol eller slipende rengjøringsmidler som kan skade plasten eller aluminiumet.

Kan jeg bytte den elektriske låsen med et annet merke?

Ja, forutsatt at låsen fungerer med 12 V DC og strømforbruket ikke overstiger 500 mA. Kontroller mekanisk kompatibilitet (festemønster). Se spesifikasjonene til din eksisterende lås.

Hvor finner jeg fullstendig bruksanvisning?

Fullstendig bruksanvisning er tilgjengelig for gratis nedlasting som PDF på notice-facile.com. Du kan også be om den via e-post ved å velge språk på produktsiden.

BRUKSANVISNING SEC-PH360 KONIG

Installation av utomhusenheten:

Du kan forsikre deg om at du ikke blir overrasket hjemme med dette smarte videodørtelefonsystemet Utendørsenheten består av en dørklokke med et kikkhullskamera, nattsyn, høyttaler og mikrofon. Den supertynne 7 tommers LCD-skjermen er bare 1,8 mm tykk, og gjør at du kan se hvem som er utenfor uten bruk av en mottaker. Trykk knappen for å starte samtalen. Den er hånd-fri

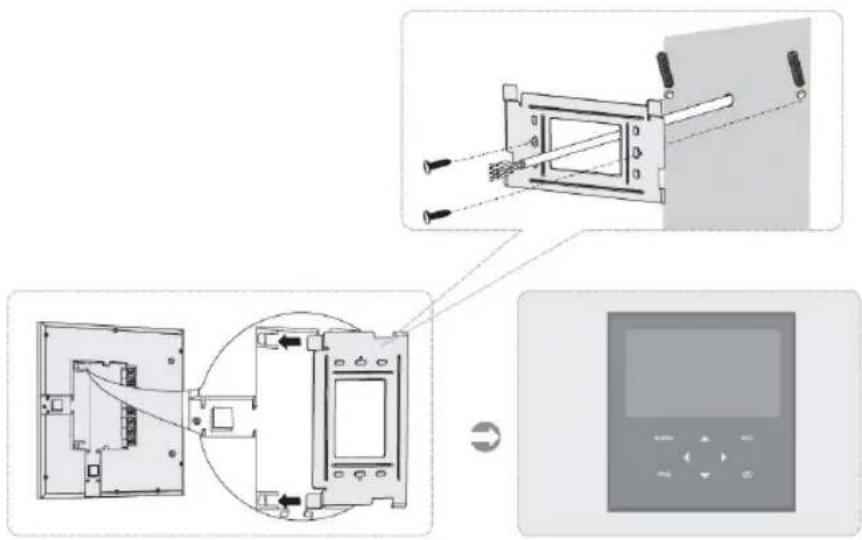

Installering av monitoren:

1. Bestem plasseringen av monitoren.
2. Fest braketten ved å bore hull I veggen.
3. Lag et ekstra hull hvor kablene kan går gjennom.
4. Koble til ledningene som vist på bildet nedenfor.
5. Plasser monitoren på braketten med sporene på baksiden av monitoren.

1. Hvit (AUDIO)
2. Rød (VDD)
3. Svart (GND)
4. Gul(VIDEO)
   A. Strøm DC 15V
   B. Oppkobling mot utendørsenhet

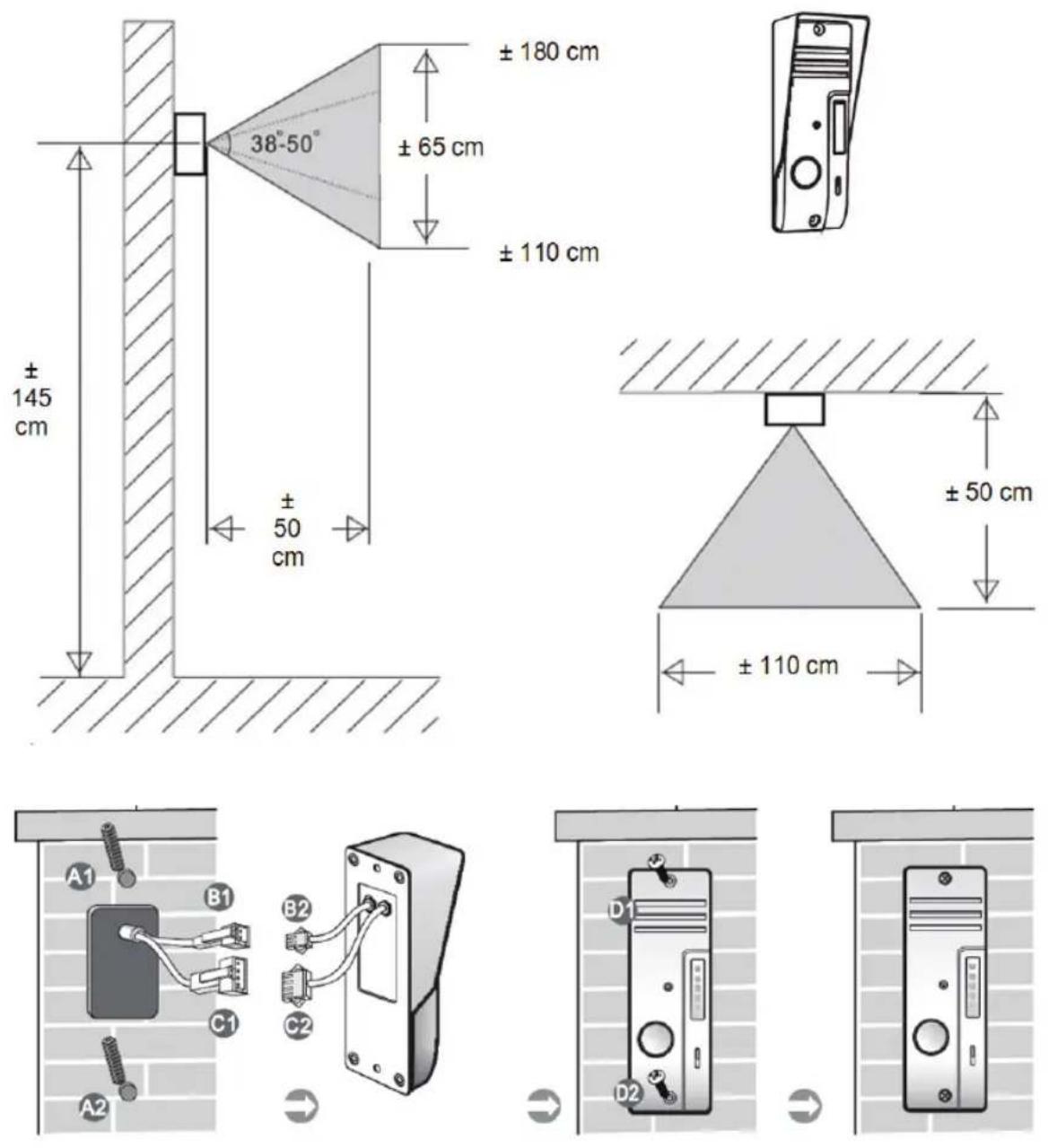

Installering av utendørsenhet:

1. Drill hull i veggen eller annet materiale A1/A2 for montering av utendørsenheten og kabelen.
2. Koble koblingen B1 til B2 (for elektronisk lås av 12V, 1A hvis installert)
3. Koble til koblingen C1 til C2
4. Skru til skruenD1 og D2

Merk: Koblingene B1/B2 og C1/C2 må befinne seg bak veggen eller annet materiale, og ikke mellom utendørsenheten og veggen eller annet materiale.

Montering av den elektroniske låsen:

Lås uten adapter, oppkobling via utendørsenhet. Når døra er lukket er kretsspenningen på 0V. Når døra låses opp, er spenningen på 12V. Forsinkelsen er på 4-7 sekunder.

Lås uten adapter, oppkobling via utendørsenhet. Når døra er lukket er kretsspenningen på 12V. Når døra låses opp, er spenningen på 0V. Forsinkelsen er på 4-7 sekunder.

Beskrivelse og bruk av utendørsenhet:

• Trykk på ringeknappen
• Innendørsmonitoren vil gi fra seg en ding dong-lyd og aktivere skjermen.

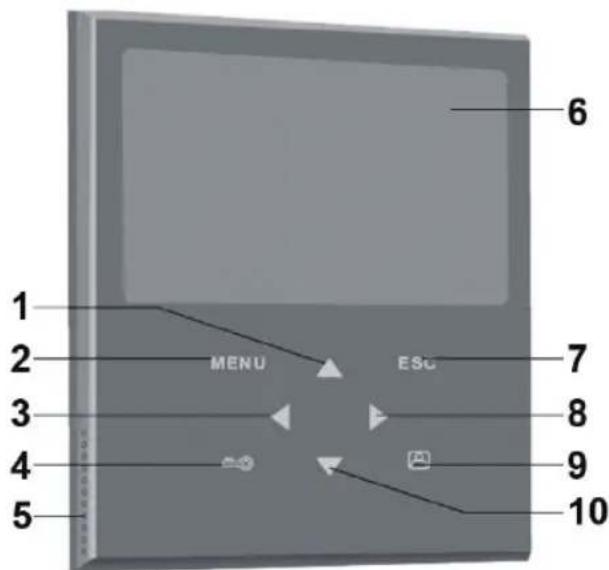

Beskrivelse av innendørsmonitoren:

1. Pilknapp OPP
2. MENY knapp
3. Pilknapp VENSTRE
4. LÅS OPP knapp
5. Høyttaler
6. Skjerm
7. ESC knapp
8. Pilknapp H∅YRE
9. MONTOR knapp
10. Pilknapp NED

Bruk av innendørsmonitoren:

Interkom

Når en besøkende trykker på ringeknappen på utendørsenheten vil innendørsmonitoren gi fra seg en ding dong-lyd og aktivere monitorskjermen. Innendørsmonitorskjermen vil automatisk vise et bilde av den besøkende. Trykk på monitorknappen for å snakke med den besøkende. Når du er ferdig med å snakke med den besøkende, trykk på monitorknappen en gang til for å skru av skjermen. Eller trykk på lås-opp knappen for å åpne døra. Skjermen vil også skru seg av når knappen ikke trykkes.

Monitor

Trykk på monitorknappen Skjermen vil automatisk vise et bilde av utsiden av døra di. Trykk på knappen igjen for å skru av monitoren, eller så vil monitoren skru seg av på egen hånd.

Meny:

Trykk på monitorknappen for å komme til hovedmenyen. Bruk OPP eller NED piltastene for å velge innstilling, og bruk VENSTRE og H∅YRE for å justere innstillingene. Trykk ESC-knappen for å gå ut av menyen.

Klarhet: Juster lysstyrken på bildet

Farge: Juster fargeinnstillingene på bildet

Volum: Juster voluminnstillingene (også ringelyden)

Spesifikasjoner:

Utendørsenhet:

Operasjonsspenning

På

svarenhet

• Kommunikasjonssystem: Semiduplex
  • Picture sensor: 1/4" CMOS farge 640x480
  • IR LED: 4x IR LED, 1x EDS
  • Linse: F4.5mm (H:40°, V:45°)
  • Vann/støvbeskyttelse: IP44
  • Virketemperatur: -20°C +50°C
  • Vekt: 100 g
  • Dimensjoner: 127 x 47 x 37 mm

Innendørs Monitor

• Operasjonsspenning 15 VDC med døråpningsfunksjon
  • Kommunikasjonssystem: Semiduplex
• Skjerm 7" TFT/LCD farge
  • Oppløsning: 480 x 234
  • Vekt: 489 g
  • Dimensjoner: 197 x 187 x 18 mm

Koblingen mellom svarenheten og utendørsenheten skjer via en 4-wire kabel og kan utvides inntil 50 m med en kobber/0,75mm kabel

For å redusere faren for strømstøt, skal dette produktet BARE åpnes av en autorisert tekniker når vedlikehold er nødvendig. Koble produktet fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller skade forårsaket av uriktig bruk av dette produktet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhåndsvarsel.

Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne, og skal behandles som dette.

Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniske produkter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem for slike produkter.

CE
