MODE D'EMPLOI SEC-PH360 KONIG

Cet interphone-visiophone intelligent vous évite d'être pris par surprise par quelqu'un à la porte. L'unité extérieure se compose d'une sonnette, caméra tête d'épingle, lumière pour visibilité nocturne, haut-parleur et microphone. Avec l'écran super mince de 1,8cm7", seulement, vous pouvez voir qui est à la porte et de parler avec le visiteur, sans la nécessité de tenir un récepteur. Il suffit d'appuyer sur le bouton pour ouvrir la connexion. En outre, il fonctionne en mains libres.

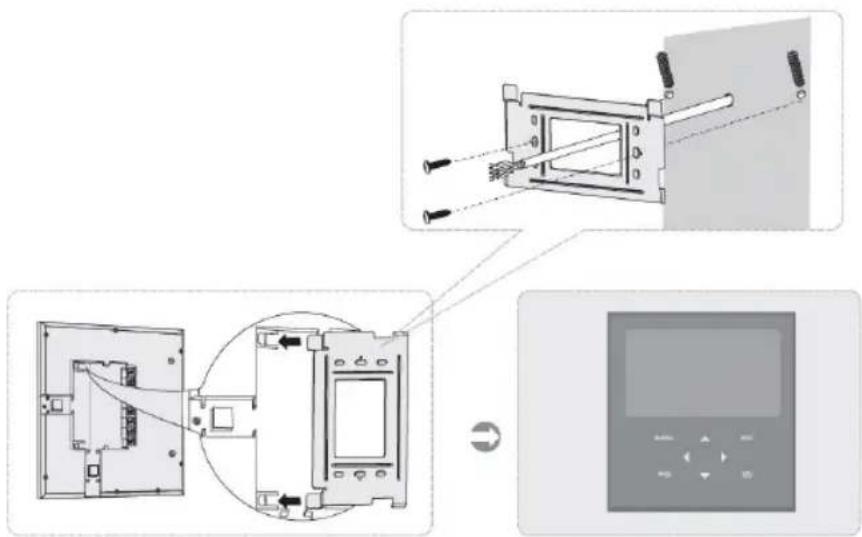

Installation du moniteur intérieur :

1. Déterminer
   l'emplacement du moniteur.
2. Fixez le support en perçant des trous dans le mur.
3. Faites un trou supplémentaire pour faire passer le câble.
4. Connectez les fils comme illustré dans l'image ci-dessous.
5. Placez le moniteur sur le support à l'aide des fentes situées l'arrière du moniteur

1. Blanc (audio)
2. Rouge (VDD)
3. Noir (GND [terre])
4. Jaune (vidéo)
   A. Alimentation 15V CC
   B. Connexion à une unité extérieure

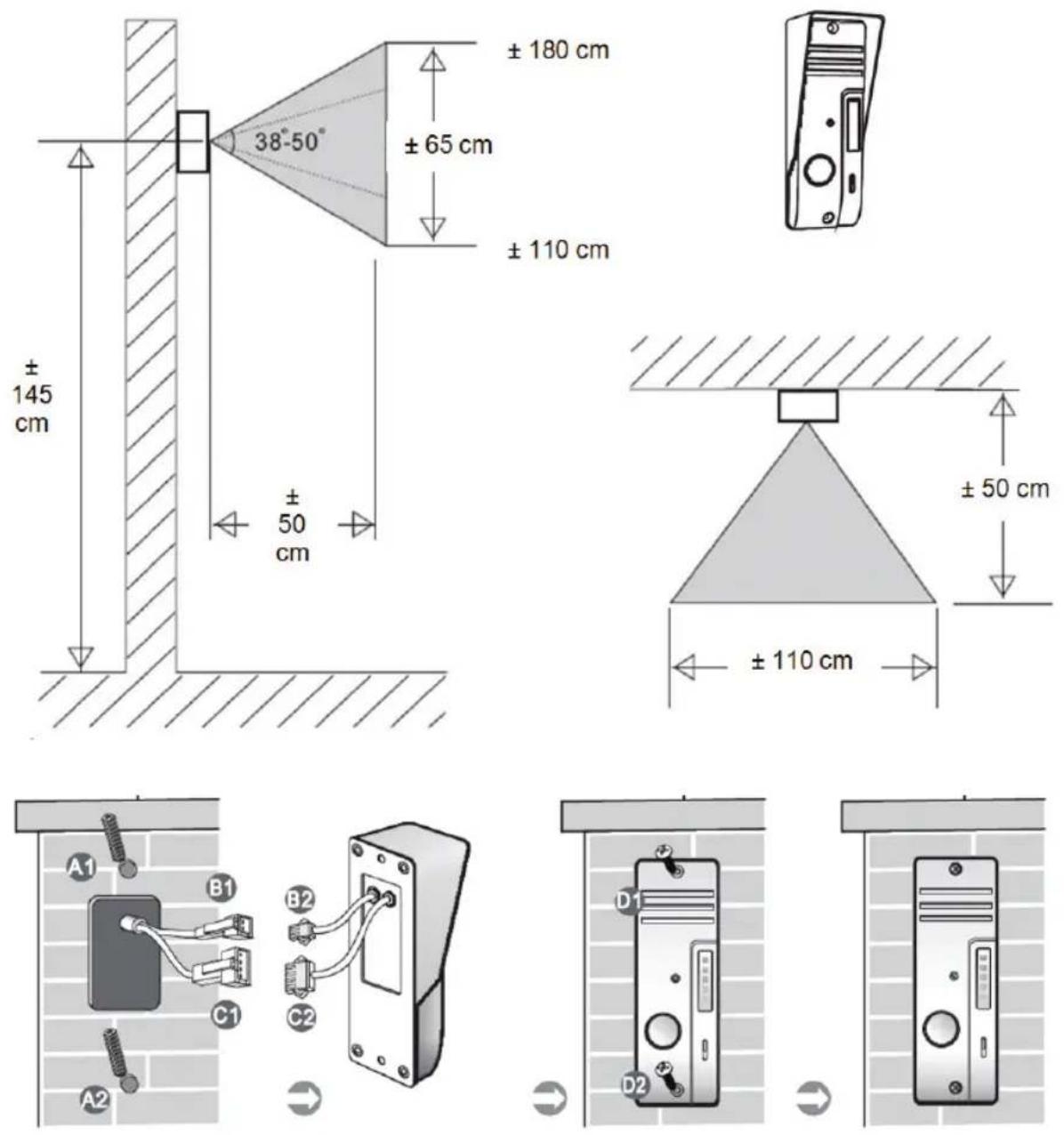

Installation de l'unité extérieure :

1. Percez des trous A1/A2 dans le mur ou autre matériau pour fixer l'unité extérieure et passer le câble.
2. Branchez le connecteur B1 dans B2 (pour serrure électronique 12V, 1A si est installée)
3. Branchez le connecteur C1 dans C2
4. Serrez les vis D1 et D2

Remarque : les connecteurs B1/B2 et C1/C2 doivent être derrière le mur ou tout autre matériau et non pas entre l'unité extérieure et le mur ou autre matériau.

Raccordement de la serrure électronique :

Serrure sans adaptateur, l'alimentation est fournie par l'unité extérieure. Lorsque la porte est fermée, la tension du circuit est de 0V. En déverrouillant la porte, la tension du circuit devient 12V. Le délai est de 4 à 7 secondes.

Serrure sans adaptateur, l'alimentation est fournie par l'unité extérieure. Lorsque la porte est fermée, la tension du circuit est de 12V. En dérouillant la porte, la tension du circuit devient 0V. Le délai est de 4 à 7 secondes.

Description du fonctionnement de l'unité extérieure :

1. Haut - parleur
2. Caméra
3. Témoins IR pour visibilité nocturne
4. Touche d'appel
5. Microphone

• Appuyez sur la touche d'appel.
  • Le moniteur intérieur donne un son ding dong et active l'écran

Description du moniteur intérieur :

1. Touche de déplacement Haut
2. Touche Menu
3. Touche de déplacement Gauche
4. Touche Verrouiller
5. Haut-parleur
6. Écran
7. Touche ESC
8. Touche de déplacement Droite
9. Touche Moniteur
10. Touche de déplacement Bas

Fonctionnement du moniteur intérieur :

Interphone

Lorsqu'un visiteur appuie sur la touche d'appel de l'unité extérieure, le moniteur intérieur donne un son ding dong et active l'écran du moniteur. L'écran intérieur affiche automatiquement l'image du visiteur. Appuyez sur la touche Moniteur et parlez avec le visiteur. Lorsque vous aurez terminé de parler au visiteur, appuyez de nouveau sur la touche moniteur pour éteindre l'écran. Ou appuyez sur la touche déverrouiller pour ouvrir la porte. L'écran s'éteint automatiquement lorsque la touche n'est pas appuyée.

Moniteur

Appuyez sur la touche Moniteur L'écran affiche automatiquement une vue de l'extérieur de votre porte d'entrée. Appuyez de nouveau sur la touche pour éteindre le moniteur, autrement le moniteur s'éteint automatiquement après un certain temps.

Menu

Appuyez sur la touche Menu pour accéder au menu principal. Utilisez les touches de déplacement Haut et Bas pour sélectionner un paramètre, et utilisez les touches Gauche et Droite pour ajuster la valeur du paramètre. Appuyez sur la touche ESC pour quitter le menu.

Luminosité : Permet de régler la luminosité de l'image

Contraste : Permet de régler le contraste de l'image

Couleur : Pour régler la couleur de l'image

Volume : Pour régler le volume (aussi pour le son ding dong)

Spécifications :

Unité extérieure :

• Tension de fonctionnement : par le répondeur
• Système de communication : Semi duplex
• Image du capteur : CMOS 1/4" couleur 640x480
  • Témoin IR : 4 x IR LED, 1 x EDS
• Objectif : F4,5mm (H : 40°, V : 45°)
• Protection contre l'eau/poussière : IP44
• Température de fonctionnement : -20°C \~ +50°C
• Poids : 100 g
  • Dimensions : 127 x 47 x 37 mm

Moniteur intérieur :

• Tension de fonctionnement : 15 V CC avec fonction ouverture de porte
• Système de communication : Semi duplex
• Écran : TFT/LCD couleur 7"
  • Résolution : 480 x 234
• Poids : 489 g
  • Dimensions : 197 x 187 x 18 mm

La connexion entre le répondeur et l'unité extérieure se fait via un câble à 4 fils et peut être atteindre 50 m avec un câble de cuivre / 0,75 mm.

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
