Toote tüüp	Uksekellaga intercom
Mark	König
Mudel	SASPH110
Sideüksuse mõõtmed	200 x 195 x 32 mm (koos toruga)
Uksekella mõõtmed	127 x 38 x 48 mm (koos vihmakaitsega)
Sideüksuse kaal	346 g
Uksekella kaal	84 g
Toide	12 V DC (toiteadapter kaasas)
Sidesüsteem	Dupleks (kahesuunaline)
Kaitseaste (uksekell)	IP24
Töötemperatuur	-20 °C kuni +50 °C
Kaabli maksimaalne pikkus	50 m vaskkaabliga 0,75 mm²
Peamised funktsioonid	Helin, heli väljalülitus, alarm, elektrooniline ukseavamine, helitugevuse reguleerimine
Pakendi sisu	Sideüksus, uksekell vihmakaitsega, 12 V adapter, 2-juhtmeline ühenduskaabel, kinnitusklamber, kasutusjuhend
Hooldus ja puhastamine	Puhastada ainult kuiva lapiga. Mitte kasutada lahusteid ega abrasiivseid tooteid.
Ohutus	Probleemide korral eemaldage vooluvõrgust. Ärge puutuge kokku vee ega niiskusega.
Garantii	Igasugune muutmine või modifitseerimine tühistab garantii.
Varuosad ja remonditavus	Võtke ühendust klienditeenindusega veebisaidi või e-posti teel, et saada osi või abi.
Üldine teave	Vastab Euroopa direktiividele. Ametlik dokumentatsioon on nõudmisel saadaval.

Korduma kippuvad küsimused - SASPH110 KONIG

Kuidas paigaldada uksekella?

Kinnitage uksekell seina või ukse lengi külge kaasasoleva kinnitusklambriga. Ühendage see sideüksusega kaasasoleva 2-juhtmelise kaabliga.

Kas ühenduskaablit saab pikendada?

Jah, 2-juhtmelist kaablit saab pikendada kuni 50 meetrini vaskkaabliga läbimõõduga 0,75 mm.

Kuidas kasutada avamisfunktsiooni?

Vajutage sideüksuse AVAMISE nuppu, et ust avada, eeldusel, et on paigaldatud ühilduv elektrooniline lukk.

Helin ei tööta, mida teha?

Kontrollige, kas sideüksus on toidetud (toite indikaator põleb). Veenduge, et vaikne režiim pole aktiveeritud (heli väljalülituse indikaator on välja lülitatud). Kui probleem püsib, ühendage adapter lahti ja uuesti sisse.

Kuidas reguleerida helina helitugevust?

Pöörake sideüksusel asuvat HELITUGEVUSE nuppu, et reguleerida helina helitugevust.

Mida teha, kui seade on veega kokku puutunud?

Eemaldage kohe toiteadapter ja kuivatage seade kuiva lapiga. Ärge kasutage seadet enne, kui see on täielikult kuiv. Sideüksus ei ole veekindel.

Kas intercomi saab kasutada ilma uksekellata?

Ei, uksekell on hädavajalik, kuna see sisaldab välist kõlarit ja mikrofoni. Süsteem on loodud töötama mõlema üksusega.

Kuidas lubada vaikne režiim?

Vajutage sideüksuse HELI VÄLJALÜLITUSE nuppu. Vastav indikaator süttib. Kui külastaja helistab, indikaator vilgub, kuid heli ei kostu.

Mida teha hädaolukorras?

Hoidke all sideüksuse ALARMI nuppu. Alarmi sireen käivitub uksekella kõlari kaudu.

Kuidas puhastada intercomi?

Kasutage kuiva ja pehmet lappi. Ärge kunagi kasutage lahusteid, alkoholi ega abrasiivseid tooteid, mis võivad pindu kahjustada.

KASUTUSJUHEND SASPH110 KONIG

Internt opkald (knap)

Ikke anvendelig for denne model.

Alarm (knap)

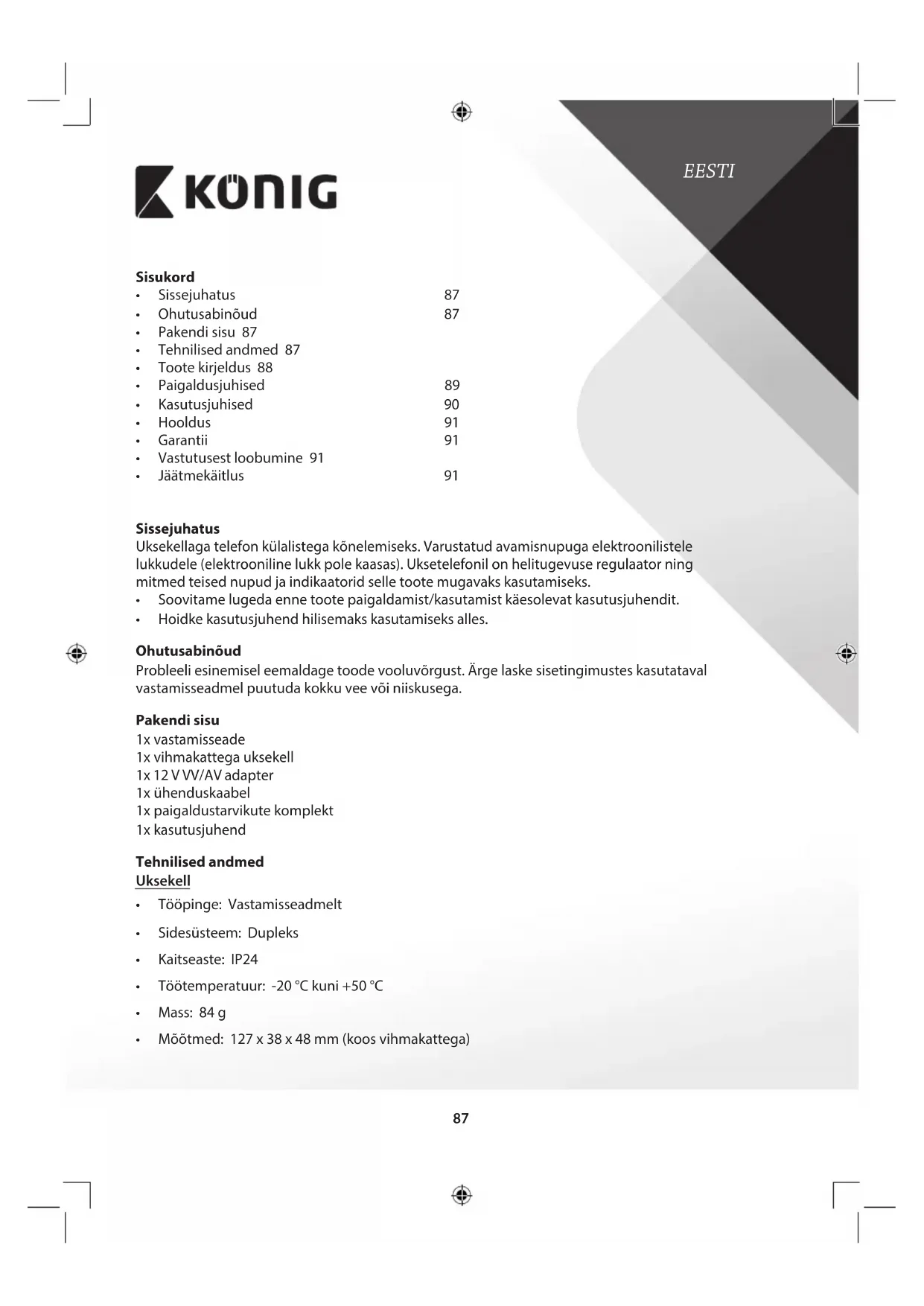

• Sissejuhatus 87
• Ohutusabinõud 87
- Pakendi sisu 87
• Tehnilised andmed 87
• Toote kirjeldus 88
• Paigaldusjuhised 89
• Kasutusjuhised 90
• Hooldus 91
• Garantii 91
• Vastutusest loobumine 91
• Jäätmekäitlus 91

EESTI

Sissejuhatus

Uksekellaga telefon külalistega könelemiseks. Varustatud avamisnupuga elektroonilistele lukkudele (elektrooniline lukk pole kaasas). Uksetelefonil on helitugevuse regulaator ning mitmed teised nupud ja indikaatorid selle toote mugavaks kasutamiseks.

• Soovitame lugeda enne toote paigaldamist/kasutamist käesolevat kasutusjuhendit.
  • Hoidke kasutusjuhend hilisemaks kasutamiseks alles.

Ohutusabinõud

Probleeli esinemisel eemaldage toode vooluvörgust. Ärge laske sisetingimustes kasutataval vastamisseadmel puutuda kokku vee või niiskusega.

Pakendi sisu

1x vastamisseade

1x vihmakattega uksekell

1x paigaldustarvikute komplekt

1x kasutusjuhend

Tehnilised andmed

Uksekell

• Tööpinge: Vastamisseadmelt
• Sidesüsteem: Dupleks
- Kaitseaste: IP24
• Töötemperatuur: -20 °C kuni +50 °C
Mass: 84 g
• Möötmed: 127 x 38 x 48 mm (koos vihmakattega)

KÖNIG

EESTI

Vastamisseade

• Tööpinge: 12 V AV
• Sidesüsteem: Dupleks
Mass: 346 g
• Möötmed: 200 x 195 x 32 mm (koos telefonitoruga)

Ühendus vastamisseadme ja välisseadme vahel luuakse 2-juhtmelise kaabliga ning seda saab vask-/0,75 mm kaabliga pikendada kuni 50 meetrini.

Toote kirjeldus

Uksekell

Kölar Uksekella nupp Mikrofon

Vastamisseade

1. VAIGISTAMISE nupp 2. SISETELEFON (ei kehti sellele mudelile) 3. ALARMI nupp 4. AVAMISNUPP 5. HELITUGEVUSE regulaator 6. HÄIRE indikaator 7. KÖNE indikaator (ei kehti sellele mudelile) 8. VAIGISTAMISE indikaator 9. TOITEINDIKAATOR

KÖNIG

EESTI

Paigaldusjuhised Süsteem

2-juhtmeline ühenduskaabel (kaasas) Elektrooniline lukk (pole kaasas) 12 V AV toide (kaasas)

Ühendage uksekell ja vastamisseade vastavalt alltoodud diagrammile.

Uksekella tagakülg Ühenduskaabel (kaasas) 12 V AV toide Elektrooniline lukk (pole kaasas) AV toide (pole kaasas) Vastamisseadme tagakülg

Uksekell

Paigaldage uksekell seinale või ukseraamile.

KÖNIG

Paigaldage vastamisseade klambrile ja lukustage see vastamisseadet vasakule libistades.

Kui külaline vajutab uksekella, heliseb vastamisseade 4 korda. Töstke külalisega rääkimiseks telefonitoru.

Vaigistamisnupp

Lülitage heli vaigistamisnupule vajutamise teel välja. Heli vaigistatakse ja süttib vaigistamise indikaator. Kui külaline vajutab uksekella, vilgub vaigistamise indikaator.

KÖNIG

EESTI

Sisetelefon (nupp)

Ei kehti sellele mudelile.

Alarm (nupp)

Vajutage ukse avamiseks avamisnuppu (kehtib ainult paigaldatud elektroonilise luku korral).

Helitugevus (ratas)

Uksekella helitugevuse reguleerimine.

Hooldus

Puhastage ainult kuiva lapiga.

Ärge kasutage lahustavaid ega abrasiivseid puhastusvahendeid.

Garantii

Kõik tootel tehtud muudatused ja/või ümberseadistused tühistavad garantii. Me ei võta endale vastutust kahjude eest, mis tulenevad käesoleva toote valest kasutamisest.

Vastutusest loobumine

Väliskuju ja tehnilised andmed võivad muutuda ilma ette teatamata. Kõik logod, kaubamärgid ja tootenimed on nende vastavate omanike kaubamärgid või registreeritud kaubamärgid ning neid tunnustatakse sellistena.

Jäätmekäitlus

• Toode on möeldud löppladustamiseks vastavas kogumispunktis. Ärge visake toodet ära olmejäätmete hulka.
• Täiendavat teavet saab jaemüüjalt või kohaliku omavalitsuse jäätmekäitluse eest vastutavatelt ametnikelt.

Toode on valmistatud ja tarnitud kooskõlas kõigi asjaomaste määruste ja direktiividega, mis kehtivad kõigis Euroopa Liidu liikmesriikides. Samuti vastab see kõigile asjakohastele spetsifikatsioonidele ja eeskirjadele, mis kehtivad riigis, kus see osteti. Ametlik dokumentatsioon on saadaval nõudmisel. See sisaldab järgnevat (kuid ei piirdu sellega): Vastavusdeklaratsioon (ja toote identiteet), ohutuskaart ja toote katsearuanne.

Palun võtke küsimuste korral ühendust meie klienditeenindusega:

kodulehel: http://www.nedis.com/en-us/contact/contact-form.htm

e-postiga: [e-mail]

telefonitsi: [phone] (tööajal)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLLAND
