KÄYTTÖOHJE GSB 1622 RE Professional BOSCH

fi Alkuperäiset ohjeet

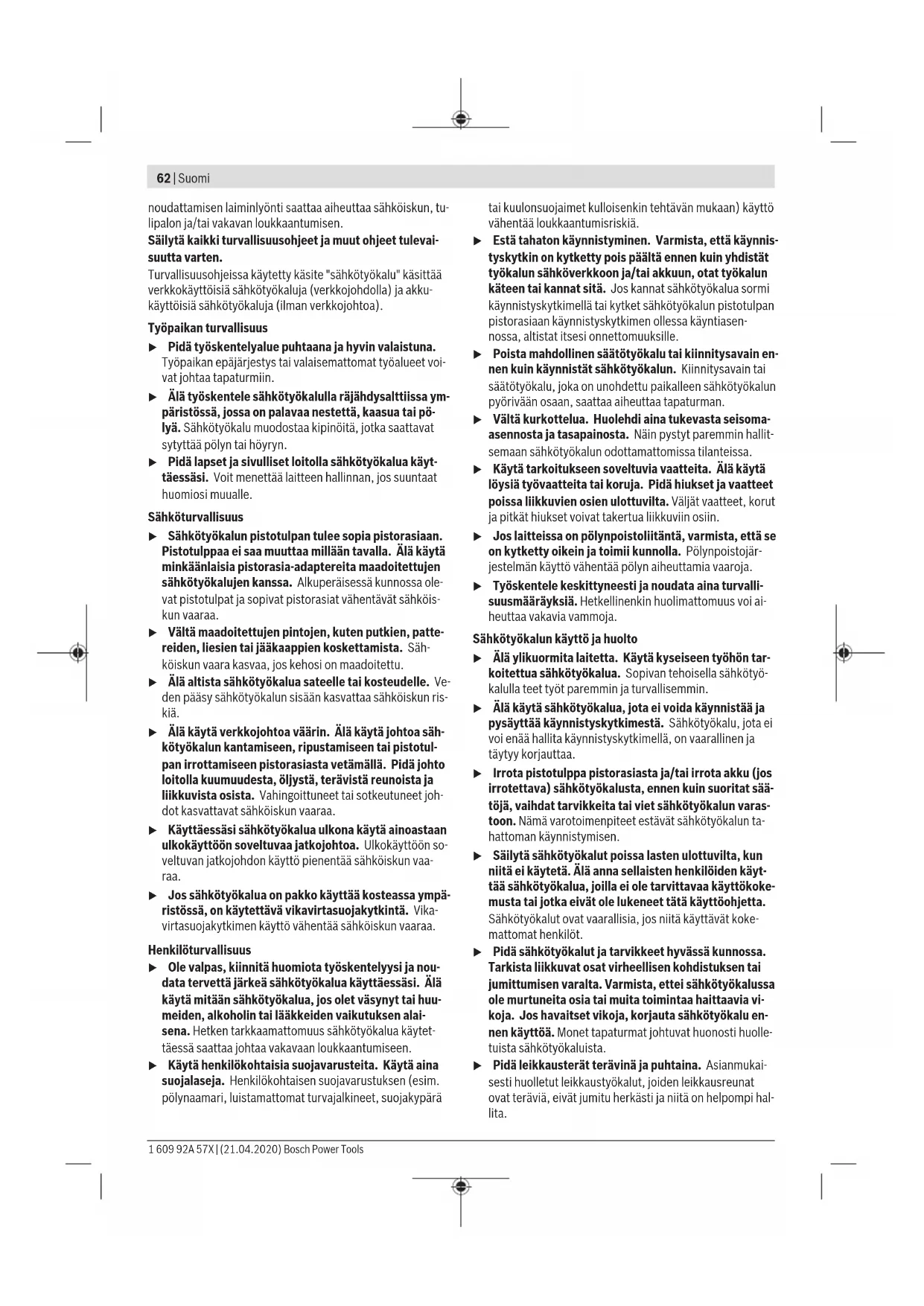

Yleiset sähkötyökalujen turvaohjeet

VAROITUS Lue kaikki tämän sähkötyökalun

mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden Bosch Power Tools 1 609 92A 57X | (21.04.2020)62 | Suomi

noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu-

lipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

u Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

u Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryn.

u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt-

täessäsi. Voit menettää laitteen hallinnan, jos suuntaat

u Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

minkäänlaisia pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

vat pistotulpat ja sopivat pistorasiat vähentävät sähköis-

u Vältä maadoitettujen pintojen, kuten putkien, patte-

reiden, liesien tai jääkaappien koskettamista. Säh-

köiskun vaara kasvaa, jos kehosi on maadoitettu.

u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve-

den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris-

u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh-

kötyökalun kantamiseen, ripustamiseen tai pistotul-

pan irrottamiseen pistorasiasta vetämällä. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-

dot kasvattavat sähköiskun vaaraa.

u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaa-

u Jos sähkötyökalua on pakko käyttää kosteassa ympä-

ristössä, on käytettävä vikavirtasuojakytkintä. Vika-

virtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

u Ole valpas, kiinnitä huomiota työskentelyysi ja nou-

data tervettä järkeä sähkötyökalua käyttäessäsi. Älä

käytä mitään sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tai lääkkeiden vaikutuksen alai-

sena. Hetken tarkkaamattomuus sähkötyökalua käytet-

täessä saattaa johtaa vakavaan loukkaantumiseen.

u Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Henkilökohtaisen suojavarustuksen (esim.

pölynaamari, luistamattomat turvajalkineet, suojakypärä

tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö

vähentää loukkaantumisriskiä.

u Estä tahaton käynnistyminen. Varmista, että käynnis-

tyskytkin on kytketty pois päältä ennen kuin yhdistät

työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasen-

nossa, altistat itsesi onnettomuuksille.

u Poista mahdollinen säätötyökalu tai kiinnitysavain en-

nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai

säätötyökalu, joka on unohdettu paikalleen sähkötyökalun

pyörivään osaan, saattaa aiheuttaa tapaturman.

u Vältä kurkottelua. Huolehdi aina tukevasta seisoma-

asennosta ja tasapainosta. Näin pystyt paremmin hallit-

semaan sähkötyökalun odottamattomissa tilanteissa.

u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet

poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

u Jos laitteissa on pölynpoistoliitäntä, varmista, että se

on kytketty oikein ja toimii kunnolla. Pölynpoistojär-

jestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

u Työskentele keskittyneesti ja noudata aina turvalli-

suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai-

heuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar-

koitettua sähkötyökalua. Sopivan tehoisella sähkötyö-

kalulla teet työt paremmin ja turvallisemmin.

u Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

voi enää hallita käynnistyskytkimellä, on vaarallinen ja

u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos

irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas-

toon. Nämä varotoimenpiteet estävät sähkötyökalun ta-

hattoman käynnistymisen.

u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden käyt-

tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke-

musta tai jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-

u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa.

Tarkista liikkuvat osat virheellisen kohdistuksen tai

jumittumisen varalta. Varmista, ettei sähkötyökalussa

ole murtuneita osia tai muita toimintaa haittaavia vi-

koja. Jos havaitset vikoja, korjauta sähkötyökalu en-

nen käyttöä. Monet tapaturmat johtuvat huonosti huolle-

tuista sähkötyökaluista.

u Pidä leikkausterät terävinä ja puhtaina. Asianmukai-

sesti huolletut leikkaustyökalut, joiden leikkausreunat

ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal-

1 609 92A 57X | (21.04.2020) Bosch Power ToolsSuomi | 63 u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän

mukaisesti. Sähkötyökalun määräystenvastainen käyttö

saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat

liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja

hallitsemaan työkalua turvallisesti.

Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Näin varmistat, että sähkötyökalu

säilyy turvallisena.

Porakoneiden turvallisuusohjeet

Kaikkia töitä koskevat turvallisuusohjeet u Käytä kuulonsuojaimia, kun työskentelet iskuporako- neen kanssa. Melulle altistuminen voi aiheuttaa kuurou-

tumisen. u Käytä lisäkahvaa (lisäkahvoja). Loukkaantumisvaara, jos menetät työkalun hallinnan. u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike tai

kiinnitystarvike voi koskettaa piilossa olevia sähkö-

johtoja tai laitteen omaa virtajohtoa. Jos käyttötarvike

tai kiinnitystarvike koskettaa virrallista sähköjohtoa, tämä

voi tehdä sähkötyökalun suojaamattomat metalliosat vir-

rallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.

Pitkien poranterien käyttöä koskevat turvallisuusohjeet u Älä ylitä porakoneen kanssa poranterän suurinta sal- littua kierroslukua. Loukkaantumisvaara, koska liian

suurella kierrosnopeudella poranterä saattaa taipua, jos

sen annetaan pyöriä vapaasti työkappaletta kosketta-

matta. u Aloita poraustehtävä aina hitaalla nopeudella ja po- rankärki työkappaletta vasten. Loukkaantumisvaara,

koska liian suurella kierrosnopeudella poranterä saattaa

taipua, jos sen annetaan pyöriä vapaasti työkappaletta

koskettamatta. u Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti.Muuten poranterä saattaa tai-

pua ja aiheuttaa loukkaantumisvaaran, jos menetät työka-

Lisäturvallisuusohjeet u Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai-

siin reaktiovoimiin. Käyttötarvike jumittuu sähkötyöka-

lun ylikuormitustapauksessa tai terän jäädessä puristuk-

siin työkappaleeseen. u Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyk- sen ja avauksen yhteydessä voi syntyä hetkellisesti suuria

reaktiovoimia. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat-

taa kiinnittää ruuvipenkin tai puristimien avulla. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta-

minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu

aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis-

kuun. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin-

nan menettämisen vaara, koska käyttötarvike voi pureu-

tua säilytysalustan pintaan.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Tur-

vallisuus- ja käyttöohjeiden noudattamatta jät-

täminen voi johtaa sähköiskuun, tulipaloon ja/

tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Sähkötyökalu on tarkoitettu iskuporaamiseen tiileen, beto-

niin ja kiveen, kuivaporaamiseen (ei sovellu märkäporaami-

seen) timanttiporakruunuilla tiileen ja kalkkihiekkakiveen

sekä poraamiseen puuhun, metalliin, keramiikkaan ja muo-

viin. Elektronisella säädöllä ja suunnanvaihdolla varustetut

koneet soveltuvat myös ruuvaamiseen ja kierteiden leikkaa-

Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-

Hammaskehäistukka automaattisella lukituksella

Käynnistyskytkimen lukituspainike

Kierrosluvun säätöpyörä

Syvyydenrajoittimen säätimen siipiruuvi

Lisäkahva (eristetty kahvapinta)

Manuaalisesti lukittavan hammasistukan istukka-

Manuaalisesti lukittava hammasistukka

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu

vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-

Tavanomainen (ei kuulu vakiovarustukseen)

Nimellisottoteho W 1 500

Suurin antoteho W 840

Tyhjäkäyntikierrosluku

Iskuluku tyhjäkäyntikierrosluvulla

Karakaulan halkaisija mm 53

Reiän maks. Ø (1./2. vaihde)

– Kiviseinä mm 162/82

Istukan kiinnitysalue mm 3–16

/ II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän-

nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat

Melupäästöarvot on määritetty standardin

EN62841-2-1 mukaan.

Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai-

netaso 92dB(A); äänentehotaso 103dB(A). Epävarmuus

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja

epävarmuus K on määritetty standardin EN62841-2-1 mu-

Poraaminen metalliin: a

Iskuporaaminen betoniin: a

Timanttiporaaminen betoniin: a

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot

on mitattu standardissa määritetyn mittausmenetelmän mu-

kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai-

luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun

pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat

kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua

käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-

tömästi huollettuna. Tämä saattaa suurentaa koko työsken-

telyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi-

tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-

käynnillä. Tämä voi vähentää huomattavasti koko työskente-

lyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-

kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-

minä ja työprosessien organisointi).

Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä.

Lisäkahva (katso kuva A) u Käytä sähkötyökalua vain, kun siihen on asennettu li- säkahva (10).

Voit säätää lisäkahvan (10) 12 erilaiseen asentoon turvalli-

sen ja rasittamattoman työskentelyasennon varmistami-

Kierrä lisäkahvan (10) alaosaa kiertosuuntaan ➊ ja siirrä li-

säkahvaa (10) eteenpäin, kunnes voit kääntää sen halua-

maasi asentoon. Vedä tämän jälkeen lisäkahva (10) takaisin

ja kiristä alaosa kiertosuuntaan ➋.

Poraussyvyyden säätö

Syvyydenrajoittimella (7) voit säätää haluamasi poraussy-

Avaa syvyydenrajoittimen säätimen siipiruuvia (9) ja asenna

syvyydenrajoitin lisäkahvaan (10).

Vedä syvyydenrajoitinta ulospäin, kunnes poranterän kärjen

ja haluamasi poraussyvyyden syvyydenrajoittimen kärjen

keskinäinen väli on X.

Kiristä syvyydenrajoittimen säätimen siipiruuvi (9).

Käyttötarvikkeen vaihto

u Käytä käyttötarvikkeen vaihdossa työkäsineitä. Po-

ranistukka saattaa kuumeta voimakkaasti pitkäaikaisessa

Automaattilukitteinen hammasistukka (katso kuva D)

Kierrä hammasistukkaa (1) auki, kunnes saat asennettua

Asenna käyttötarvike. Laita istukka-avain (12) hammasistu-

kan (1) asiaankuuluviin reikiin ja kiristä käyttötarvike tasai-

Manuaalisesti lukittava hammasistukka (katso kuva E)

Kierrä hammasistukkaa (16) auki, kunnes saat asennettua

käyttötarvikkeen. Asenna käyttötarvike.

Asenna istukka-avain (15) hammasistukan (16) asiaankuu-

luviin reikiin ja kiristä käyttötarvike tasaisesti.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsSuomi | 65

Kierrä istukka-avaimen (15) kuusiovarrella epäkeskoa ääria-

sentoon suuntaan ➋. Tämä varmistaa suuren kiristysvoiman.

Irrota käyttötarvike kiertämällä epäkeskoa suuntaan ➊ ja

avaa hammasistukka (16) istukka-avaimella (15).

Ruuvauskärjillä (13) ruuvatessa kannattaa aina käyttää yleis-

pidintä (14). Käytä vain ruuvin kantaan sopivia ruuvauskär-

Säädä vaihtokytkin "poraus/iskuporaus" (2) aina "poraus"-

u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Poraistukan irrotus (katso kuva F)

Asenna hammasistukan (1) irrottamiseksi kiintoavain (17)

(avainkoko 17 mm) käyttökaran vääntökohtaan.

Aseta sähkötyökalu tukevalle alustalle, esim. työpöydälle.

Työnnä istukka-avain (12) hammasistukan (1) yhteen rei-

kään (yhteensä kolme reikää) ja avaa hammasistukka (1)

kiertämällä tätä vipua suuntaan ➊. Jumittuneen hammasis-

tukan voi avata iskelmällä vasaralla kevyesti istukka-avainta

(12). Ota istukka-avain (12) pois hammasistukasta ja ruu-

vaa hammasistukka kokonaan irti.

Poraistukan asennus (katso kuva G)

Hammasistukan asennus tapahtuu käänteisessä järjestyk-

Poraistukka täytyy kiristää n. 80–85 Nm vään-

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy-

pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter-

veydelle vaarallista. Pölyn koskettaminen tai hengittäminen

saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille aller-

gisia reaktioita ja/tai hengitystiesairauksia.

Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katso-

taan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden

yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia ai-

neita saavat käsitellä vain ammattilaiset.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengitys-

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia

u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla

u Huomioi verkkojännite! Virtalähteen jännitteen tulee

vastata sähkötyökalun laitekilvessä olevia tietoja.

230V-tunnuksella merkittyjä sähkötyökaluja voi käyt-

tää myös 220V verkoissa.

Pyörimissuunnan valinta (katso kuva H–I)

Suunnanvaihtokytkimellä (3) voit vaihtaa sähkötyökalun

pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnis-

tyskytkintä (5) painetaan.

Pyörimissuunta myötäpäivään: kun haluat porata tai kiin-

nittää ruuveja, työnnä suunnanvaihtokytkintä (3) vasem-

Pyörimissuunta vastapäivään: kun haluat avata ruuveja tai

muttereita, työnnä suunnanvaihtokytkintä (3) oikealle puo-

Säädä vaihtokytkin (2) "poraus"-symbolin koh-

Säädä vaihtokytkin (2) "iskuporaus"-symbolin

Vaihtokytkin (2) lukittuu tuntuvasti paikalleen

ja sen asetuksen voi tehdä myös moottorin ollessa käyn-

Mekaaninen vaihteenvalinta

u Voit käyttää vaihdekytkintä (8), kun sähkötyökalu on

sammutettu tai käynnissä. Valintaa ei kuitenkaan tule

tehdä täyden kuormituksen tai maksiminopeuden yh-

Vaihdekytkimen (8) avulla voit valita 2 erilaista kierroslukua-

Matala kierroslukualue; ruuvaukseen tai suurten reikien po-

Korkea kierroslukualue; pienten reikien poraukseen.

Vaihde Suurin sallittu poranterän hal-

Älä käytä porakruunuja is-

Kytke vaihtokytkin (2) "po-

raus"-symbolin kohdalle.

Käynnistys ja pysäytys

Käynnistä sähkötyökalu käynnistyskytkimellä (5) ja pidä

Kun haluat lukita alaspainetun käynnistyskytkimen (5),

paina lukituspainiketta (4).

Bosch Power Tools 1 609 92A 57X | (21.04.2020)66 | Ελληνικά

Kun haluat sammuttaa sähkötyökalun, vapauta käynnistys-

kytkin (5), tai jos se on lukittu lukituspainikkeella (4), paina

lyhyesti käynnistyskytkintä (5) ja nosta tämän jälkeen sormi

Kone on varustettu ylikuormituskytkimellä

(Anti-Rotation), joka rajoittaa suuria reaktio-

momentteja. u Jos käyttötarvike jumittuu, voimansiirto karaan kat- keaa. Pidä sähkötyökalusta suurten vääntömoment-

tien takia aina kunnolla kiinni molemmilla käsillä ja

seiso tukevassa asennossa. u Sammuta sähkötyökalu ja irrota käyttötarvike, jos sähkötyökalu on jumittunut. Suuret reaktiomomentit

aiheuttavat vaaran, jos käynnistät sähkötyökalun po-

ranterän ollessa jumissa.

Kierrosluvun/iskuluvun säätö

Voit säätää sähkötyökalun kierroslukua/iskulukua portaatto-

masti moottorin käydessä käynnistyskytkimen (5) avulla.

Kun painat käynnistyskytkintä (5) kevyesti, työkalu toimii

matalalla kierrosluvulla/iskuluvulla. Kun painat kytkintä

enemmän, kierrosluku/iskuluku kasvaa.

Kierrosluvun/iskuluvun valinta

Voit valita tarvittavan kierrosluvun/iskuluvun kierrosluvun

asetuksen säätöpyörällä (6) myös moottorin käydessä.

Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työ-

olosuhteista ja sen voi määrittää parhaiten kokeilemalla.

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat-

toman käynnistymisen virtakatkoksen jälkeen.

Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke

käynnistyskytkin (5) pois päältä ja käynnistä moottori uudel-

Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötar-

vikkeet saattavat luiskahtaa irti ruuvista/mutterista.

Jos työskentelet pitkäaikaisesti matalaa kierroslukua käyt-

täen, sähkötyökalua kannattaa jäähdyttää sen jälkeen n. 3

minuutin ajan tyhjäkäynnillä ja maksimikierrosluvulla.

Kun haluat porata kaakeleihin, säädä vaihtokytkin (2) "po-

raus"-symbolin kohdalle. Kun olet porannut kaakelin läpi,

siirrä vaihtokytkin "iskuporaus"-symbolin kohdalle ja poraa

Kun poraat betoniin, kiveen tai tiiliseinään, käytä kovametal-

lista valmistettua poranterää.

Käytä vain virheettömiä ja teräviä HSS-poranteriä (HSS=pi-

kateräs), kun poraat metalliin. Bosch-tarvikevalikoiman te-

rät takaavat erinomaisen laadun.

Poranterien teroittimella (lisätarvike) voit teroittaa helposti

halkaisijaltaan 2,5–10 mm kierreporat.

Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa

tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot

ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar-

vikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi-

nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU‑maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka-

laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan

kansallisen lainsäädännön mukaan käyttökelvottomat sähkö-

työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli-

se lahko hitro vname.

Käsitsi lukustatav hammasvöö-puurpadrun

Kruvikeeramistööriistad

EU-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk-

tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi-

en vaatimusten mukaisia.

Tekniset asiakirjat saatavana: *
