Toлько для стран Евразийского

экономического союза

В состав эксплуатационных документов, предусмотрен-

ных изготовителем для продукции, могут входить настоя-

щее руководство по эксплуатации, а также приложения.

Информация о подтверждении соответствия содержится

Информация о стране происхождения указана на корпу-

се изделия и в приложении.

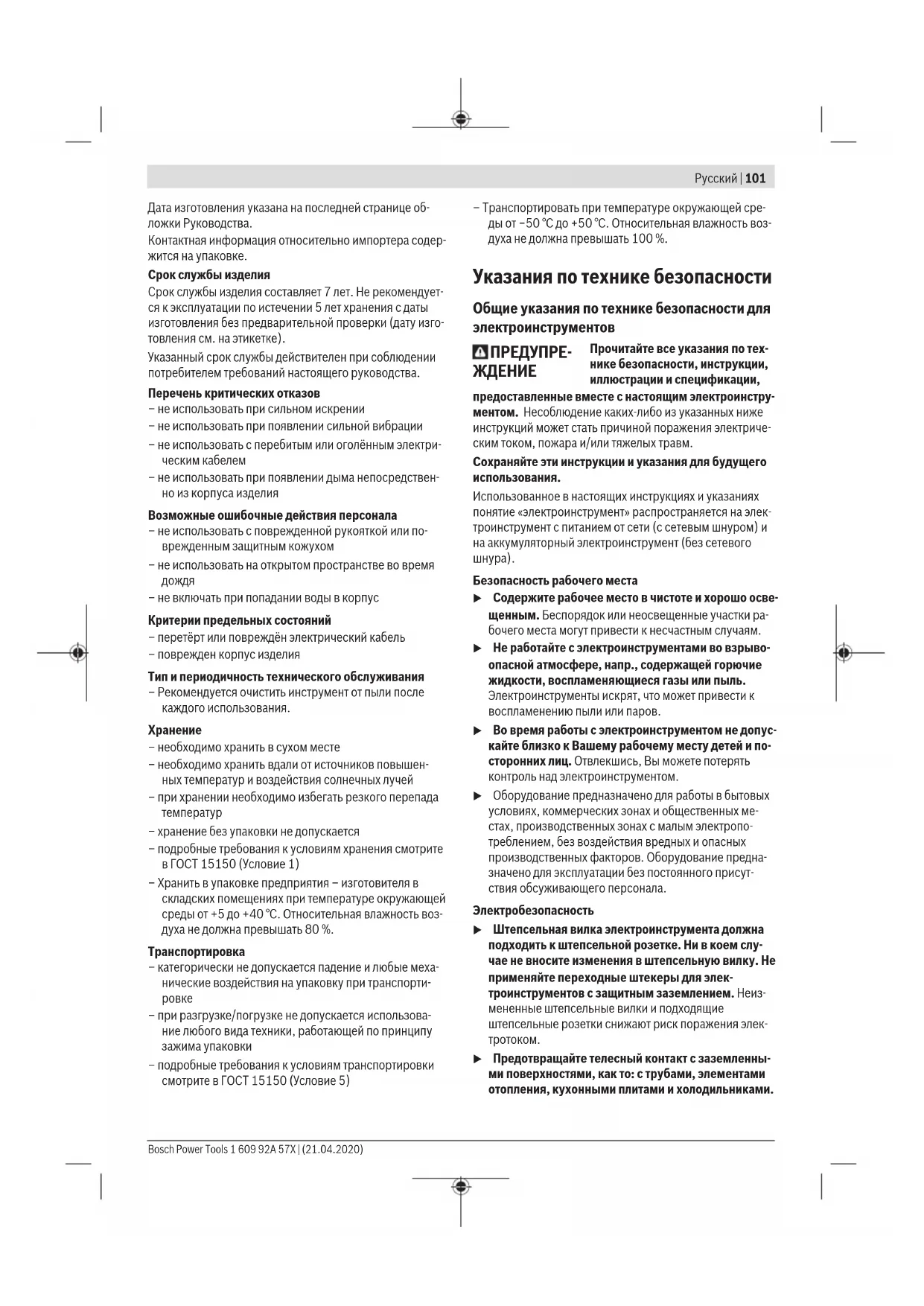

1 609 92A 57X | (21.04.2020) Bosch Power ToolsРусский | 101

Дата изготовления указана на последней странице об-

Контактная информация относительно импортера содер-

Срок службы изделия составляет 7 лет. Не рекомендует-

ся к эксплуатации по истечении 5 лет хранения с даты

изготовления без предварительной проверки (дату изго-

товления см. на этикетке).

Указанный срок службы действителен при соблюдении

потребителем требований настоящего руководства.

Перечень критических отказов

– не использовать при сильном искрении

– не использовать при появлении сильной вибрации

– не использовать с перебитым или оголённым электри-

– не использовать при появлении дыма непосредствен-

но из корпуса изделия

Возможные ошибочные действия персонала

– не использовать с поврежденной рукояткой или по-

врежденным защитным кожухом

– не использовать на открытом пространстве во время

– не включать при попадании воды в корпус

Критерии предельных состояний

– перетёрт или повреждён электрический кабель

– поврежден корпус изделия

Тип и периодичность технического обслуживания

– Рекомендуется очистить инструмент от пыли после

каждого использования.

– необходимо хранить в сухом месте

– необходимо хранить вдали от источников повышен-

ных температур и воздействия солнечных лучей

– при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается

– подробные требования к условиям хранения смотрите

в ГОСТ15150 (Условие1)

– Хранить в упаковке предприятия– изготовителя в

складских помещениях при температуре окружающей

среды от +5 до +40°С. Относительная влажность воз-

духа не должна превышать 80%.

– категорически не допускается падение и любые меха-

нические воздействия на упаковку при транспорти-

– при разгрузке/погрузке не допускается использова-

ние любого вида техники, работающей по принципу

– подробные требования к условиям транспортировки

смотрите в ГОСТ15150 (Условие5)

– Транспортировать при температуре окружающей сре-

ды от −50°С до +50°С. Относительная влажность воз-

духа не должна превышать 100%.

Указания по технике безопасности

Общие указания по технике безопасности для

Прочитайте все указания по тех-

нике безопасности, инструкции,

иллюстрации и спецификации,

предоставленные вместе с настоящим электроинстру-

ментом. Несоблюдение каких-либо из указанных ниже

инструкций может стать причиной поражения электриче-

ским током, пожара и/или тяжелых травм.

Сохраняйте эти инструкции и указания для будущего

Использованное в настоящих инструкциях и указаниях

понятие «электроинструмент» распространяется на элек-

троинструмент с питанием от сети (с сетевым шнуром) и

на аккумуляторный электроинструмент (без сетевого

Безопасность рабочего места u Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра-

бочего места могут привести к несчастным случаям. u Не работайте с электроинструментами во взрыво- опасной атмосфере, напр., содержащей горючие

жидкости, воспламеняющиеся газы или пыль.

Электроинструменты искрят, что может привести к

воспламенению пыли или паров. u Во время работы с электроинструментом не допус- кайте близко к Вашему рабочему месту детей и по-

сторонних лиц. Отвлекшись, Вы можете потерять

контроль над электроинструментом. u Оборудование предназначено для работы в бытовых условиях, коммерческих зонах и общественных ме-

стах, производственных зонах с малым электропо-

треблением, без воздействия вредных и опасных

производственных факторов. Оборудование предна-

значено для эксплуатации без постоянного присут-

ствия обсуживающего персонала.

Электробезопасность u Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем слу-

чае не вносите изменения в штепсельную вилку. Не

применяйте переходные штекеры для элек-

троинструментов с защитным заземлением. Неиз-

мененные штепсельные вилки и подходящие

штепсельные розетки снижают риск поражения элек-

тротоком. u Предотвращайте телесный контакт с заземленны- ми поверхностями, как то: с трубами, элементами

отопления, кухонными плитами и холодильниками.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)102 | Русский

При заземлении Вашего тела повышается риск пора-

u Защищайте электроинструмент от дождя и сыро-

сти. Проникновение воды в электроинструмент повы-

шает риск поражения электротоком.

u Не разрешается использовать шнур не по назначе-

нию. Никогда не используйте шнур для транспорти-

ровки или подвески электроинструмента, или для

извлечения вилки из штепсельной розетки. Защи-

щайте шнур от воздействия высоких температур,

масла, острых кромок или подвижных частей элек-

троинструмента. Поврежденный или спутанный шнур

повышает риск поражения электротоком.

u При работе с электроинструментом под открытым

небом применяйте пригодные для этого кабели-

удлинители. Применение пригодного для работы под

открытым небом кабеля-удлинителя снижает риск по-

ражения электротоком.

u Если невозможно избежать применения элек-

троинструмента в сыром помещении, подключайте

электроинструмент через устройство защитного от-

ключения. Применение устройства защитного отклю-

чения снижает риск электрического поражения.

u Будьте внимательны, следите за тем, что делаете, и

продуманно начинайте работу с электроинструмен-

том. Не пользуйтесь электроинструментом в уста-

лом состоянии или под воздействием наркотиков,

алкоголя или лекарственных средств. Один момент

невнимательности при работе с электроинструментом

может привести к серьезным травмам.

u Применяйте средства индивидуальной защиты.

Всегда носите защитные очки. Использование

средств индивидуальной защиты, как то: защитной

маски, обуви на нескользящей подошве, защитного

шлема или средств защиты органов слуха, в зависимо-

сти от вида работы с электроинструментом снижает

риск получения травм.

u Предотвращайте непреднамеренное включение

электроинструмента. Перед тем как подключить

электроинструмент к сети и/или к аккумулятору,

поднять или переносить электроинструмент, убе-

дитесь, что он выключен. Удержание пальца на вы-

ключателе при транспортировке электроинструмента

и подключение к сети питания включенного элек-

троинструмента чревато несчастными случаями.

u Убирайте установочный инструмент или гаечные

ключи до включения электроинструмента. Инстру-

мент или ключ, находящийся во вращающейся части

электроинструмента, может привести к травмам.

u Не принимайте неестественное положение корпуса

тела. Всегда занимайте устойчивое положение и

сохраняйте равновесие. Благодаря этому Вы можете

лучше контролировать электроинструмент в неожи-

u Носите подходящую рабочую одежду. Не носите

широкую одежду и украшения. Держите волосы и

одежду вдали от подвижных деталей. Широкая оде-

жда, украшения или длинные волосы могут быть за-

тянуты вращающимися частями.

u При наличии возможности установки пылеотсасы-

вающих и пылесборных устройств проверяйте их

присоединение и правильное использование. При-

менение пылеотсоса может снизить опасность, созда-

u Хорошее знание электроинструментов, полученное

в результате частого их использования, не должно

приводить к самоуверенности и игнорированию

техники безопасности обращения с электроинстру-

ментами. Одно небрежное действие за долю секунды

может привести к серьезным травмам.

u ВНИМАНИЕ! В случае возникновения перебоя в рабо-

те электроинструмента вследствие полного или ча-

стичного прекращения энергоснабжения или повре-

ждения цепи управления энергоснабжением устано-

вите выключатель в положение Выкл., убедившись,

что он не заблокирован (при его наличии). Отключите

сетевую вилку от розетки или отсоедините съёмный

аккумулятор. Этим предотвращается неконтролируе-

мый повторный запуск.

u Квалифицированный персонал в соответствии с насто-

ящим руководством подразумевает лиц, которые зна-

комы с регулировкой, монтажом, вводом эксплуата-

цию обслуживанием электроинструмента.

u К работе с электроинструментом допускаются лица не

моложе 18 лет, изучившие техническое описание,

инструкцию по эксплуатации и правила безопасности.

u Изделие не предназначено для использования лицами

(включая детей) с пониженными физическими, чув-

ственными или умственными способностями или при

отсутствии у них жизненного опыта или знаний, если

они не находятся под контролем или не проинструкти-

рованы об использовании электроинструмента лицом,

ответственным за их безопасность.

Применение электроинструмента и обращение с ним

u Не перегружайте электроинструмент. Используйте

для работы соответствующий специальный элек-

троинструмент. С подходящим электроинструментом

Вы работаете лучше и надежнее в указанном диапазо-

u Не работайте с электроинструментом при неис-

правном выключателе. Электроинструмент, который

не поддается включению или выключению, опасен и

должен быть отремонтирован.

u Перед тем как настраивать электроинструмент, за-

менять принадлежности или убирать элек-

троинструмент на хранение, отключите штепсель-

ную вилку от розетки сети и/или выньте, если это

возможно, аккумулятор. Эта мера предосторожно-

сти предотвращает непреднамеренное включение

1 609 92A 57X | (21.04.2020) Bosch Power ToolsРусский | 103

u Храните электроинструменты в недоступном для

детей месте. Не разрешайте пользоваться элек-

троинструментом лицам, которые не знакомы с

ним или не читали настоящих инструкций. Элек-

троинструменты опасны в руках неопытных лиц.

u Тщательно ухаживайте за электроинструментом и

принадлежностями. Проверяйте безупречную

функцию и ход движущихся частей электроинстру-

мента, отсутствие поломок или повреждений, отри-

цательно влияющих на функцию электроинстру-

мента. Поврежденные части должны быть отре-

монтированы до использования электроинстру-

мента. Плохое обслуживание электроинструментов

является причиной большого числа несчастных случа-

u Держите режущий инструмент в заточенном и чи-

стом состоянии. Заботливо ухоженные режущие

инструменты с острыми режущими кромками реже за-

клиниваются и их легче вести.

u Применяйте электроинструмент, принадлежности,

рабочие инструменты и т. п. в соответствии с насто-

ящими инструкциями. Учитывайте при этом рабо-

чие условия и выполняемую работу. Использование

электроинструментов для непредусмотренных работ

может привести к опасным ситуациям.

u Держите ручки и поверхности захвата сухими и чи-

стыми, следите чтобы на них чтобы на них не было

жидкой или консистентной смазки. Скользкие руч-

ки и поверхности захвата препятствуют безопасному

обращению с инструментом и не дают надежно

контролировать его в непредвиденных ситуациях.

u Ремонт электроинструмента должен выполняться

только квалифицированным персоналом и только с

применением оригинальных запасных частей. Этим

обеспечивается безопасность электроинструмента.

Указания по технике безопасности для дрелей

Указания по технике безопасности для всех операций

u При ударном сверлении применяйте средства за-

щиты органов слуха. Шум может привести к потере

u Используйте вспомогательную(-ые) рукоятку(-и).

Потеря контроля чревата травмами.

u При выполнении работ, при которых рабочий

инструмент или шурупы могут задеть скрытую

электропроводку или свой собственный шнур пита-

ния, держите инструмент за изолированные по-

верхности. Контакт рабочего инструмента или шуру-

пов с находящейся под напряжением проводкой мо-

жет зарядить металлические части электроинструмен-

та и привести к поражению электрическим током.

Указания по технике безопасности для работе с

длинными бит-насадками

u Никогда не работайте со скоростью, превышающей

максимальную номинальную скорость бит-насад-

ки. При высокой скорости бит-насадки могут изгибать-

ся, если они вращаются свободно без контакта с заго-

товкой, что может привести к телесным повреждени-

u Всегда начинайте сверлить на низкой скорости,

кончик бит-насадки должен касаться заготовки.

При высокой скорости бит-насадки могут изгибаться,

если они вращаются свободно без контакта с заготов-

кой, что может привести к телесным повреждениям.

u Нажимайте только по прямой к бит-насадке и не на-

жимайте излише.Бит-насадки могут изгибаться и в

результате ломаться или приводить к потере контроля

и вследствие этого к телесным повреждениям.

Дополнительные указания по технике безопасности

u Немедленно выключите электроинструмент, если

рабочий инструмент заклинило. Будьте готовы к

высоким реактивным моментам, которые приво-

дят к отдаче. Рабочий инструмент заклинивает при

перегрузке электроинструмента или застревании

инструмента в обрабатываемой заготовке.

u Крепко держите электроинструмент. При затягива-

нии и отпускании винтов/шурупов могут возникать

кратковременные высокие реакционные моменты.

u Закрепляйте заготовку. Заготовка, установленная в

зажимное приспособление или в тиски, удерживается

более надежно, чем в Вашей руке.

u Используйте соответствующие металлоискатели

для нахождения спрятанных в стене труб или про-

водки или обращайтесь за справкой в местное ком-

мунальное предприятие. Контакт с электропровод-

кой может привести к пожару и поражению электрото-

ком. Повреждение газопровода может привести к

взрыву. Повреждение водопровода ведет к нанесе-

нию материального ущерба или может вызвать пора-

u Выждите полной остановки электроинструмента и

только после этого выпускайте его из рук. Рабочий

инструмент может заесть, и это может привести к по-

тере контроля над электроинструментом.

Описание продукта и услуг

Прочтите все указания и инструкции по

технике безопасности. Несоблюдение ука-

заний по технике безопасности и инструк-

ций может привести к поражению электри-

ческим током, пожару и/или тяжелым трав-

Пожалуйста, соблюдайте иллюстрации в начале руко-

водства по эксплуатации.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)104 | Русский

Применение по назначению

Электроинструмент предназначен для ударного сверле-

ния в кирпиче, бетоне и камне, сухого сверления (не при-

годен для мокрого сверления) алмазными сверлильными

коронками в обычном и силикатном кирпиче, а также для

сверления в древесине, металле, керамике и пластмас-

се. Электроинструменты с электронной системой регули-

рования и правым/левым вращением также пригодны

для закручивания/раскручивания винтов и нарезания

Изображенные составные части

Нумерация представленных компонентов выполнена по

изображению на странице с иллюстрациями.

Кулачковый сверлильный патрон с автоматиче-

Переключатель режимов «Сверление/Сверление

Переключатель направления вращения

Кнопка фиксации выключателя

Установочное колесико числа оборотов

Ограничитель глубины

Переключатель передач

Барашковый винт для настройки ограничителя глу-

Дополнительная рукоятка (с изолированной по-

Рукоятка (с изолированной поверхностью)

Ключ для сверлильного патрона

Универсальный держатель бит-насадок

Ключ для сверлильного патрона с зубчатым вен-

цом с ручной фиксацией

Сверлильный патрон с зубчатым венцом с ручной

Вильчатый гаечный ключ

Изображенные или описанные принадлежности не вхо-

дят в стандартный объем поставки. Полный ассортимент

принадлежностей Вы найдете в нашей программе при-

стандартные (не входит в комплект поставки)

Ударная дрель GSB 162-2 RE

Ном. потребляемая мощ-

макс. выходная мощность Вт 840

Число оборотов холостого хода

Ударная дрель GSB 162-2 RE

Номинальное число оборотов

Частота ударов на холостом ходу

Шейка шпинделя мм 53

макс. Ø сверления (1-я/2-я передача)

– Kирпичная кладка мм 162/82

– Древесина мм 50/32

Диапазон зажима свер-

Параметры указаны для номинального напряжения [U] 230 В.

При других значениях напряжения, а также в специфическом для

страны исполнении инструмента возможны иные параметры.

Данные по шуму и вибрации

Шумовая эмиссия определена в соответствии с

А‑взвешенный уровень шума от электроинструмента со-

ставляет обычно: уровень звукового давления 92дБ(A);

уровень звуковой мощности 103дБ(A). Погрешность

Используйте средства защиты органов слуха!

Суммарная вибрация a

(векторная сумма трех направле-

ний) и погрешность K определены в соответствии с

Сверление металла: a

Ударное сверление бетона: a

Вкручивание/выкручивание шурупов: a

Сверление бетона алмазной коронкой: a

Указанные в настоящих инструкциях уровень вибрации и

значение шумовой эмиссии измерены по методике изме-

рения, прописанной в стандарте, и могут быть использо-

ваны для сравнения электроинструментов. Они также

пригодны для предварительной оценки уровня вибрации

Уровень вибрации и значение шумовой эмиссии указаны

для основных видов работы с электроинструментом. Од-

нако если электроинструмент будет использован для вы-

полнения других работ с применением непредусмотрен-

ных изготовителем рабочих инструментов или техниче-

ское обслуживание не будет отвечать предписаниям, то

значения уровня вибрации и шумовой эмиссии могут

1 609 92A 57X | (21.04.2020) Bosch Power ToolsРусский | 105

быть иными. Это может значительно повысить общий

уровень вибрации и общую шумовую эмиссию в течение

всей продолжительности работы.

Для точной оценки уровня вибрации и шумовой эмиссии

в течение определенного временного интервала нужно

учитывать также и время, когда инструмент выключен

или, хотя и включен, но не находится в работе. Это может

значительно сократить уровень вибрации и шумовую

эмиссию в пересчете на полное рабочее время.

Предусмотрите дополнительные меры безопасности для

защиты оператора от воздействия вибрации, например:

техническое обслуживание электроинструмента и рабо-

чих инструментов, меры по поддержанию рук в тепле,

организация технологических процессов.

u Перед любыми манипуляциями с электроинстру-

ментом вытаскивайте штепсель из розетки.

Дополнительная рукоятка (см. рис. A)

u Работайте с электроинструментом только с допол-

нительной рукояткой (10).

В целях большего удобства, а также чтобы меньше уста-

вать во время работы, дополнительную рукоятку (10)

можно устанавливать в 12 положений.

Поверните нижнюю ручку дополнительной рукоятки (10)

в направлении ➊ и сдвиньте дополнительную рукоятку

(10) вперед настолько, чтобы ее можно было повернуть

в необходимое положение. После этого сдвиньте допол-

нительную рукоятку (10) опять назад и затяните нижнюю

ручку, повернув ее в направлении ➋.

Настройка глубины сверления

С помощью ограничителя глубины (7) можно установить

необходимую глубину сверления X.

Отпустите барашковый винт настройки ограничителя глу-

бины (9) и вставьте ограничитель глубины в дополни-

тельную рукоятку (10).

Выдвиньте ограничитель глубины наружу настолько, что-

бы расстояние между кончиком сверла и кончиком огра-

ничителя глубины соответствовало требуемой глубине

Снова туго затяните барашковый винт настройки ограни-

Замена рабочего инструмента

u При смене рабочего инструмента надевайте защит-

ные рукавицы. При продолжительной работе свер-

лильный патрон может сильно нагреться.

Сверлильный патрон с зубчатым венцом с

автоматической фиксацией (см. рис. D)

Откройте сверлильный патрон с зубчатым венцом (1),

поворачивая его настолько, чтобы можно было вставить

Вставьте инструмент. Вставьте ключ для сверлильного

патрона (12) в соответствующие отверстия на сверлиль-

ном патроне с зубчатым венцом (1) и равномерно зажми-

те рабочий инструмент.

Сверлильный патрон с зубчатым венцом с ручной

фиксацией (см. рис. E)

Откройте зубчатый сверлильный патрон (16), поворачи-

вая его настолько, чтобы можно было вставить рабочий

инструмент. Вставьте инструмент.

Вставьте ключ для сверлильного патрона (15) в соответ-

ствующие отверстия на зубчатом сверлильном патроне

(16) и равномерно плотно зажмите рабочий инструмент.

С помощью шестигранного хвостовика ключа для свер-

лильного патрона (15) поверните эксцентрик до упора в

направлении ➋. Этим обеспечивается необходимая сила

Чтобы извлечь рабочий инструмент, поверните эксцен-

трик в направлении ➊ и откройте зубчатый сверлильный

патрон (16) с помощью ключа для сверлильного патрона

Инструменты для завинчивания

При использовании бит-насадок (13) всегда применяйте

универсальный держатель бит-насадок (14). Используй-

те только биты-насадки, подходящие к головке винта.

Для завинчивания всегда устанавливайте переключатель

режимов «Сверление/Ударное сверление» (2) на символ

Смена сверлильного патрона

u Перед любыми манипуляциями с электроинстру-

ментом вытаскивайте штепсель из розетки.

Демонтаж сверлильного патрона (см. рис. F)

Чтобы демонтировать быстрозажимной сверлильный па-

трон с зубчатым венцом (1) установите вилочный гаеч-

ный ключ (17) (размер 17 мм) на лыски под ключ на при-

Положите электроинструмент на стабильное основание,

напр., на верстак. Вставьте ключ для сверлильного па-

трона (12) в одно из трех отверстий сверлильного патро-

на с зубчатым венцом (1) и отпустите сверлильный па-

трон с зубчатым венцом (1) при помощи этого рычага,

вращая его в направлении ➊. Крепко затянутый патрон

можно ослабить осторожными ударами по ключу патрона

(12). Извлеките ключ для сверлильного патрона (12) из

сверлильного патрона с зубчатым венцом и полностью

открутите сверлильный патрон с зубчатым венцом.

Монтаж сверлильного патрона (см. рис. G)

Установка сверлильного патрона с зубчатым венцом осу-

ществляется в обратной последовательности.

Сверлильный патрон необходимо затянуть c

моментом затяжки прибл. 80–85 Н·м.

Удаление пыли и стружки

Пыль некоторых материалов, как напр., красок с со-

держанием свинца, некоторых сортов древесины, мине-

ралов и металлов, может быть вредной для здоровья.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)106 | Русский

Прикосновение к пыли и попадание пыли в дыхательные

пути может вызвать аллергические реакции и/или забо-

левания дыхательных путей оператора или находящегося

Определенные виды пыли, напр., дуба и бука, считаются

канцерогенными, особенно совместно с присадками для

обработки древесины (хромат, средство для защиты дре-

весины). Материал с содержанием асбеста разрешается

обрабатывать только специалистам.

– Хорошо проветривайте рабочее место.

– Рекомендуется пользоваться респираторной маской с

Соблюдайте действующие в Вашей стране предписания

для обрабатываемых материалов.

u Избегайте скопления пыли на рабочем месте. Пыль

может легко воспламеняться.

Работа с инструментом

Включение электроинструмента

u Примите во внимание напряжение в сети! Напряже-

ние источника питания должно соответствовать

данным на заводской табличке электроинструмен-

та. Электроинструменты на 230В могут работать

также и при напряжении 220В.

Выбор направления вращения (см. рис. H–I)

Выключателем направления вращения (3) можно изме-

нять направление вращения электроинструмента. При

вжатом выключателе (5) это, однако, невозможно.

Правое вращение: Для сверления и закручивания вин-

тов передвиньте переключатель направления враще-

Левое вращение: Для отпускания или выкручивания

винтов и гаек передвиньте переключатель направления

вращения (3) вправо.

Установка режима работы

Сверление и завинчивание/отвинчивание

Установите переключатель (2) на символ

Установите переключатель (2) на символ

«Ударное сверление».

Переключатель (2) отчетливо входит в за-

цепление и может переключаться при работающем мото-

Механический выбор передачи

u Переключателем передач (8) можно пользоваться

при полностью остановленном и работающем элек-

троинструменте. Этого нельзя делать при полной

нагрузке или на максимальных оборотах.

С помощью переключателя передач (8) можно выбирать

один из двух диапазонов числа оборотов.

Диапазон низкого числа оборотов для работы со сверла-

ми с большими диаметрами или для завинчивания вин-

Диапазон высокого числа оборотов для работы со свер-

лами небольшого диаметра.

Максимальный диаметр от-

Не использовать свер-

лильные коронки в режи-

ме ударного сверления.

Установите переключа-

тель (2) на символ «Свер-

Включение/выключение

Для включения электроинструмента нажмите на выклю-

чатель (5) и удерживайте его нажатым.

Для фиксации нажатого выключателя (5) нажмите на

кнопку фиксирования (4).

Для выключения электроинструмента отпустите выклю-

чатель (5) или, если он зафиксирован кнопкой фиксиро-

вания (4), нажмите коротко на выключатель (5) а затем

Предохранительная муфта

С целью ограничения высоких реакционных

моментов электроинструмент оснащен

предохранительной муфтой (Anti-Rotation).

u При заедании или заклинивании рабочего инстру-

мента привод патрона отключается. Ввиду возни-

кающих при этом сил крепко держите элек-

троинструмент двумя руками и следите за устойчи-

вым положением тела.

u Если рабочий инструмент заклинило, выключите

электроинструмент и отпустите рабочий инстру-

мент. При включении электроинструмента с закли-

нившим рабочим инструментом возникают

большие реакционные моменты.

Установка числа оборотов и ударов

Число оборотов/ударов включенного электроинструмен-

та можно плавно регулировать, изменяя для этого усилие

нажатия на выключатель (5).

При слабом нажатии на выключатель (5) электроинстру-

мент работает с низким числом оборотов/ударов. С уве-

личением силы нажатия число оборотов и ударов увели-

1 609 92A 57X | (21.04.2020) Bosch Power ToolsРусский | 107

Предварительный выбор числа оборотов и ударов

При помощи установочного колесика числа оборотов (6)

настраивать необходимое число оборотов/ударов даже

на работающем инструменте.

Необходимое число оборотов/ударов зависит от матери-

ала и рабочих условий и может быть определено проб-

Защита от непреднамеренного пуска

Защита от непреднамеренного запуска предотвращает

неконтролируемый запуск электроинструмента после

перебоев с электроснабжением.

Чтобы снова включить электроинструмент, установите

выключатель (5) положение выкл. и снова включите

Указания по применению

u Перед любыми манипуляциями с электроинстру-

ментом вытаскивайте штепсель из розетки.

u Устанавливайте электроинструмент на винт или

гайку только в выключенном состоянии. Вращаю-

щиеся рабочие инструменты могут соскользнуть.

После продолжительной работы на малых оборотах элек-

троинструмент для охлаждения требуется включить

прибл. на 3 мин. на холостой ход с максимальным чис-

Для сверления в плитке установите переключатель (2) на

символ «Сверление». Просверлив плитку, переведите

переключатель на символ «ударное сверление» и рабо-

Для работ в бетоне, каменной породе и кирпичной клад-

ке применяйте твердосплавные сверла.

Для сверления металла применяйте только правильно за-

точенные сверла из быстрорежущей стали с маркиров-

кой HSS (High Speed Steel). Соответствующее качество

гарантирует программа принадлежностей фирмы Bosch.

Насадка для заточки свёрл (принадлежность) позволяет

без лишних усилий затачивать спиральные сверла диа-

Техобслуживание и сервис

Техобслуживание и очистка

u Перед любыми манипуляциями с электроинстру-

ментом вытаскивайте штепсель из розетки.

u Для обеспечения качественной и безопасной рабо-

ты содержите электроинструмент и вентиляцион-

ные прорези в чистоте.

Если требуется поменять шнур, во избежание опасности

обращайтесь на фирму Bosch или в авторизованную сер-

висную мастерскую для электроинструментов Bosch.

Реализацию продукции разрешается производить в мага-

зинах, отделах (секциях), павильонах и киосках, обеспе-

чивающих сохранность продукции, исключающих попа-

дание на неё атмосферных осадков и воздействие источ-

ников повышенных температур (резкого перепада темпе-

ратур), в том числе солнечных лучей.

Продавец (изготовитель) обязан предоставить покупате-

лю необходимую и достоверную информацию о продук-

ции, обеспечивающую возможность её правильного вы-

бора. Информация о продукции в обязательном порядке

должна содержать сведения, перечень которых установ-

лен законодательством Российской Федерации.

Если приобретаемая потребителем продукция была в

употреблении или в ней устранялся недостаток (недостат-

ки), потребителю должна быть предоставлена информа-

В процессе реализации продукции должны выполняться

следующие требования безопасности:

– Продавец обязан довести до сведения покупателя

фирменное наименование своей организации, место

её нахождения (адрес) и режим её работы;

– Образцы продукции в торговых помещениях должны

обеспечивать возможность ознакомления покупателя

с надписями на изделиях и исключать любые самосто-

ятельные действия покупателей с изделиями, приво-

дящие к запуску изделий, кроме визуального осмотра;

– Продавец обязан довести до сведения покупателя ин-

формацию о подтверждении соответствия этих изде-

лий установленным требованиям, о наличии сертифи-

катов или деклараций о соответствии;

– Запрещается реализация продукции при отсутствии

(утрате) её идентификационных признаков, с истёк-

шим сроком годности, следами порчи и без инструк-

ции (руководства) по эксплуатации, обязательного

сертификата соответствия либо знака соответствия.

Сервис и консультирование по вопросам

Сервисный отдел ответит на все Ваши вопросы по ре-

монту и обслуживанию Вашего продукта, а также по зап-

частям. Изображения с пространственным разделением

делатей и информацию по запчастям можно посмотреть

также по адресу: www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий

консультации на предмет использования продукции, с

удовольствием ответит на все Ваши вопросы относитель-

ного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обяза-

тельно указывайте 10-значный товарный номер по за-

водской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электроинструмен-

та, с соблюдением требований и норм изготовителя про-

изводятся на территории всех стран только в фирменных

или авторизованных сервисных центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про-

дукции опасно в эксплуатации, может привести к ущербу

для Вашего здоровья. Изготовление и распространение

контрафактной продукции преследуется по Закону в ад-

министративном и уголовном порядке.

Bosch Power Tools 1 609 92A 57X | (21.04.2020)108 | Українська

Уполномоченная изготовителем организация:

ООО «Роберт Бош» Вашутинское шоссе, вл. 24

141400, г. Химки, Московская обл.

Тел.: +7 800 100 8007

E-Mail: info.powertools@ru.bosch.com

Сервисный центр по обслуживанию электроинструмента

ул. Тимирязева, 65А-020

Официальный сайт: www.bosch-pt.by

Центр консультирования и приема претензий

ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д. 180

БЦ «Гермес», 7й этаж

Тел.: +7 (727) 331 31 00

Факс: +7 (727) 233 07 87

E-Mail: ptka@bosch.com

Полную и актуальную информацию о расположении сер-

висных центров и приемных пунктов Вы можете получить

на официальном сайте:

www.bosch-professional.kz

Пл. Кантемира 1, этаж 3, Торговый центр ТОПАЗ

Тел.: + 373 22 840050/840054

Факс: + 373 22 840049

Email: info@rialto.md

Киргизстан, Монголия, Таджикистан, Туркменистан,

ТОО «Роберт Бош» (Robert Bosch)

Power Tools послепродажное обслуживание

ул. Муратбаева, д. 180

050012 Алматы, Казахстан

Служебная эл. почта: service.pt.ka@bosch.com

Официальный веб-сайт: www.bosch.com,

В случае выхода электроинструмента из строя в течение

гарантийного срока эксплуатации по вине изготовителя,

владелец имеет право на бесплатный гарантийный ре-

монт, при соблюдении следующих условий:

– отсутствие механических повреждений;

– отсутствие признаков нарушения требований руко-

водства по эксплуатации

– наличие в руководстве по эксплуатации отметки про-

давца о продаже и подписи покупателя;

– соответствие серийного номера электроинструмента и

серийному номеру в гарантийном талоне;

– отсутствие следов неквалифицированного ремонта.

Гарантия не распространяется на:

– любые поломки, связанные с форс-мажорными обсто-

– нормальный износ: электроинструмента, так же, как и

Гарантией не покрывается ремонт, потребность в кото-

ром возникает вследствие нормального износа, сокра-

щающего срок службы таких частей инструмента, как

присоединительные контакты, провода, щётки и т.п.:

– естественный износ (полная выработка ресурса);

– оборудование и его части, выход из строя которых

стал следствием неправильной установки, несанкцио-

нированной модификации, неправильного примене-

ния, нарушение правил обслуживания или хранения;

– неисправности, возникшие в результате перегрузки

электроинструмента. (К безусловным признакам пере-

грузки инструмента относятся: появление цвета побе-

жалости, деформация или оплавление деталей и узлов

электроинструмента, потемнение или обугливание

изоляции проводов электродвигателя под действием

высокой температуры.)

Отслужившие свой срок электроинструменты, принад-

лежности и упаковку следует сдавать на экологически чи-

стую рекуперацию отходов.

Утилизируйте электроинструмент отдельно

Только для стран-членовЕС:

В соответствии с Европейской директивой 2012/19/EU

об отработанных электрических и электронных приборах

и ее преобразованием в национальное законодательство

негодные электроприборы нужно собирать отдельно и

сдавать на экологически чистую переработку.

Ключ до свердлильного патрона

– Kам’яна кладка мм 162/82

Демонтаж свердлильного патрона (див. мал. F)

верстак. Вставте ключ до свердлильного патрона (12) в

послабити, легко вдаривши по ключу до свердлильного

(12) із зубчастого свердлильного патрона і повністю

Монтаж свердлильного патрона (див. мал. G)

добавками для обробки деревини (хромат, засоби для

аккумуляторы алмалы-салмалы болса, оны электр

менят прахообразни материали или пари.

фер, защитна каска или шумозаглушители (антифо-

струмента по невнимание. Преди да включите щеп-

на функционират безукорно, дали не заклинват, да-

Предупреждения за безопасност за

щия инструмент или фиксатора с проводник под нап-

нат с подходящи приспособления или скоби, е засто-

ледствие токов удар, пожар и/или тежки

– В зидария mm 162/82

Работете с шумозаглушители!

Диамантено пробиване в бетон: a

ограничител (9) и поставете ограничителя в гнездото в

Вкарайте инструмента. Вкарайте ключа за патронник

Демонтаж на патронника (вж.фиг.F)

Монтаж на патронника (вж.фиг.G)

Прахът може лесно да се самовъзпламени.

Работа с електроинструмента

Пускане в експлоатация

u Съобразявайте се с напрежението в захранващата

Не работете с боркорони в

не" и работете с удар.

но резервни части. Покомпонентни чертежи и информа-

Факс: +40 212 331 313

Запчеста глава со автоматска блокада

наведен на спецификационата плочка на

Заявление о соответствии ЕС

Мы заявляем под нашу единоличную ответственность, что названные

продукты соответствуют всем действующим предписаниям

нижеуказанных директив и распоряжений, а также нижеуказанных

Техническая документация хранится у: *
