GEBRUIKSAANWIJZING GSB 1622 RE Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

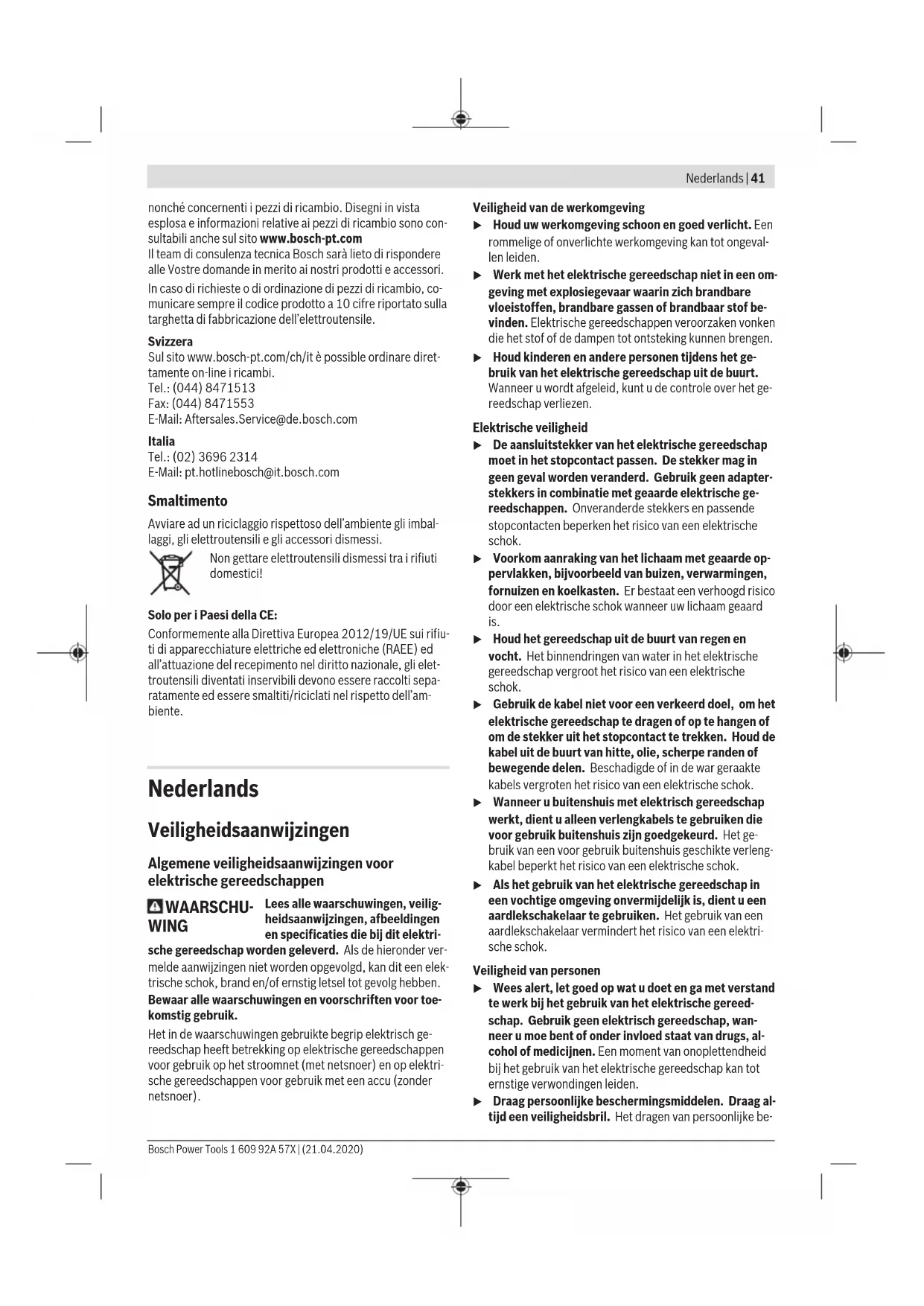

Nederlands Pagina 41

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor

elektrische gereedschappen

WING Lees alle waarschuwingen, veilig-

heidsaanwijzingen, afbeeldingen

en specificaties die bij dit elektri-

sche gereedschap worden geleverd. Als de hieronder ver-

melde aanwijzingen niet worden opgevolgd, kan dit een elek-

trische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

Het in de waarschuwingen gebruikte begrip elektrisch ge-

reedschap heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder

Veiligheid van de werkomgeving u Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden. u Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen. u Houd kinderen en andere personen tijdens het ge- bruik van het elektrische gereedschap uit de buurt.

Wanneer u wordt afgeleid, kunt u de controle over het ge-

reedschap verliezen.

Elektrische veiligheid u De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

schok. u Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard

is. u Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

schok. u Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen of

bewegende delen. Beschadigde of in de war geraakte

kabels vergroten het risico van een elektrische schok. u Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het ge-

bruik van een voor gebruik buitenshuis geschikte verleng-

kabel beperkt het risico van een elektrische schok. u Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een

aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een elektri-

Veiligheid van personen u Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap, wan-

neer u moe bent of onder invloed staat van drugs, al-

cohol of medicijnen. Een moment van onoplettendheid

bij het gebruik van het elektrische gereedschap kan tot

ernstige verwondingen leiden. u Draag persoonlijke beschermingsmiddelen. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- Bosch Power Tools 1 609 92A 57X | (21.04.2020)42 | Nederlands

schermingsmiddelen zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwon-

u Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is, voordat u

de stekker in het stopcontact steekt of de accu aan-

sluit en voordat u het gereedschap oppakt of draagt.

Wanneer u bij het dragen van het elektrische gereed-

schap uw vinger aan de schakelaar hebt of wanneer u het

gereedschap ingeschakeld op de stroomvoorziening aan-

sluit, kan dit tot ongevallen leiden.

u Verwijder instelgereedschappen of schroefsleutels,

voordat u het elektrische gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van

het gereedschap kan tot verwondingen leiden.

u Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

u Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren en kleding uit de

buurt van bewegende delen. Loshangende kleding, lan-

ge haren en sieraden kunnen door bewegende delen wor-

u Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

u Ondanks het feit dat u eventueel heel goed vertrouwd

bent met het gebruik van gereedschappen, moet u er-

voor zorgen dat u niet nonchalant wordt en veilig-

heidsvoorschriften voor het gereedschap gaat nege-

ren. Een onoplettende handeling kan binnen een fractie

van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van

elektrische gereedschappen

u Overbelast het elektrische gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor bestemde elek-

trische gereedschap. Met het passende elektrische ge-

reedschap werkt u beter en veiliger binnen het aangege-

ven capaciteitsbereik.

u Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

u Trek de stekker uit het stopcontact en/of neem de ac-

cu (indien uitneembaar) uit het elektrische gereed-

schap, voordat u het elektrische gereedschap instelt,

accessoires wisselt of het elektrische gereedschap

opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

u Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elek-

trische gereedschappen zijn gevaarlijk wanneer deze

door onervaren personen worden gebruikt.

u Pleeg onderhoud aan elektrische gereedschappen en

accessoires. Controleer of bewegende delen van het

gereedschap correct functioneren en niet vastklem-

men en of onderdelen zodanig gebroken of bescha-

digd zijn dat de werking van het elektrische gereed-

schap nadelig wordt beïnvloed. Laat deze beschadig-

de onderdelen vóór gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische

u Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

u Gebruik elektrisch gereedschap, accessoires, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

u Houd handgrepen en greepvlakken droog, schoon en

vrij van olie en vet. Gladde handgrepen en greepvlakken

verhinderen dat het gereedschap in onverwachte situa-

ties veilig kan worden gehanteerd en bediend.

u Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

Waarschuwingen voor boren

Veiligheidsaanwijzingen voor alle bewerkingen

u Draag gehoorbescherming bij het klopboren. Bloot-

stelling aan lawaai kan leiden tot gehoorverlies.

u Gebruik de extra handgre(e)p(en). Verlies van controle

kan verwondingen veroorzaken.

u Houd het elektrische gereedschap vast aan de geïso-

leerde handgrepen, wanneer u werkzaamheden ver-

richt waarbij het accessoire of het bevestigingsmiddel

in aanraking kan komen met verborgen bedrading of

zijn eigen netsnoer. Als het accessoire of bevestigings-

middel in aanraking komt met een spanningvoerende

draad, dan kunnen de metalen delen van het elektrische

gereedschap onder spanning komen te staan en zou de

gebruiker een elektrische schok kunnen krijgen.

Veiligheidsaanwijzingen bij het gebruik van lange boren

u Werk nooit met een hoger toerental dan het maximale

nominale toerental van de boor. Bij hogere toerentallen

kan het bit verbuigen, als u dit vrij zonder contact met het

werkstuk laat draaien, wat kan resulteren in persoonlijk

1 609 92A 57X | (21.04.2020) Bosch Power ToolsNederlands | 43 u Begin altijd te boren met een laag toerental, waarbij de punt van het bit contact heeft met het werkstuk. Bij

hogere toerentallen kan het bit verbuigen, als u dit vrij

zonder contact met het werkstuk laat draaien, wat kan re-

sulteren in persoonlijk letsel. u Oefen uitsluitend lijnrecht t.o.v. het bit druk uit en oe- fen geen overmatige druk uit.Bits kunnen verbuigen

met als gevolg breuk of verlies van controle, wat kan re-

sulteren in persoonlijk letsel.

Aanvullende veiligheidsaanwijzingen u Schakel het elektrische gereedschap onmiddellijk uit, wanneer het inzetgereedschap blokkeert. Ben voorbe-

reid op hoge reactiemomenten die een terugslag ver-

oorzaken. Het inzetgereedschap blokkeert, wanneer het

elektrische gereedschap overbelast wordt of in het te be-

werken werkstuk kantelt. u Houd het elektrische gereedschap goed vast. Bij het vast- en losdraaien van schroeven kunnen gedurende kor-

te tijd grote reactiemomenten optreden. u Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter

vastgehouden dan u met uw hand kunt doen. u Gebruik geschikte detectoren om verborgen elektrici- teits-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade en kan een elektrische

schok veroorzaken. u Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereed-

schap kan vasthaken en dit kan tot het verlies van de con-

trole over het elektrische gereedschap leiden.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en in-

structies. Het niet naleven van de veiligheids-

aanwijzingen en instructies kan elektrische

schokken, brand en/of zware verwondingen

Neem goed nota van de afbeeldingen in het voorste deel van

de gebruiksaanwijzing.

Het elektrische gereedschap is bestemd voor klopboren in

baksteen, beton en steen, voor droog boren (niet geschikt

voor nat boren) met diamantboorkronen in baksteen en kalk-

zandsteen en voor boren in hout, metaal, keramiek en kunst-

stof. Machines met elektronische regeling en functie voor

rechts-/linksdraaien zijn ook geschikt voor het in- en uit-

draaien van schroeven en draadsnijden.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

Tandkransboorhouder met automatische vergrende-

Draairichtingschakelaar

Vastzettoets voor aan/uit-schakelaar

Stelwiel toerentalinstelling

Vleugelschroef voor instelling van de diepteaanslag

Extra handgreep (geïsoleerd greepvlak)

Handgreep (geïsoleerd greepvlak)

Boorhoudersleutel voor tandkransboorhouder met

Niet elk afgebeeld en beschreven accessoire is standaard bij

de levering inbegrepen. Alle accessoires zijn te vinden in

ons accessoireprogramma.

gangbaar (niet bij de levering inbegrepen)

Klopboormachine GSB 162-2 RE Productnummer

Nominaal opgenomen ver-

Max. afgegeven vermogen W 840

Aantal slagen bij onbelast toerental

/ II De gegevens gelden voor een nominale spanning [U] van 230 V. Bij

afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald conform

Het A-gewogen geluidsniveau van het elektrische gereed-

schap bedraagt typisch: geluidsdrukniveau 92dB(A); ge-

luidsvermogenniveau 103dB(A). Onzekerheid K = 5dB.

Draag gehoorbescherming!

Totale trillingswaarden a

(vectorsom van drie richtingen) en

Het in deze gebruiksaanwijzing vermelde trillingsniveau en

de geluidsemissiewaarde zijn gemeten met eengenormeer-

de meetmethode en kunnen worden gebruikt om elektrische

gereedschappen met elkaar te vergelijken. Ze zijn ook ge-

schikt voor een voorlopige inschatting van de trillings- en ge-

Het aangegeven trillingsniveau en de aangegeven ge-

luidsemissiewaarde representeren de voornaamste toepas-

singen van het elektrische gereedschap. Wanneer het elek-

trische gereedschap echter wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, dan kunnen het trillingsniveau en de ge-

luidsemissiewaarde afwijken. Dit kan de trillings- en ge-

luidsemissie gedurende de gehele arbeidsperiode duidelijk

Voor een nauwkeurige schatting van de trillings- en ge-

luidsemissies moet ook rekening worden gehouden met de

tijden waarin het gereedschap uitgeschakeld is, of waarin

het gereedschap wel loopt, maar niet werkelijk wordt ge-

bruikt. Dit kan de trillings- en geluidsemissies gedurende de

gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming

van de gebruiker tegen het effect van trillingen vast, zoals:

onderhoud van elektrische gereedschappen en inzetgereed-

schappen, warm houden van de handen, organisatie van het

Montage u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact.

Extra handgreep (zie afbeelding A) u Gebruik uw elektrische gereedschap alleen met de ex- tra handgreep (10).

U kunt de extra handgreep (10) in 12 standen verstellen

voor een veilige en comfortabele werkhouding.

Draait het onderste deel van de extra handgreep (10) in

draairichting ➊ en schuif de extra handgreep (10) zo ver

naar voren, dat deze in de gewenste stand kan worden ge-

zwenkt. Trek de extra handgreep (10) dan weer terug en

draai het onderste deel in draairichting ➋ weer vast.

Boordiepte instellen

Met de diepteaanslag (7) kan de gewenste boordiepte X

Draai de vleugelschroef voor instelling van de diepteaanslag

(9) los en bevestig de diepteaanslag in de extra handgreep

Trek de diepteaanslag zo ver naar buiten dat de afstand tus-

sen de punt van de boor en de punt van de diepteaanslag

overeenkomt met de gewenste boordiepte X.

Draai de vleugelschroef voor het instellen van de diepteaan-

Inzetgereedschap wisselen u Draag bij het wisselen van gereedschap werkhand- schoenen. De boorhouder kan tijdens langdurige werk-

zaamheden heet worden.

Tandkransboorhouder met automatische vergrendeling

Open de tandkransboorhouder (1) door deze te draaien tot

het inzetgereedschap kan worden geplaatst.

Plaats het inzetgereedschap. Steek de boorhoudersleutel

(12) in de hiervoor bedoelde openingen van de tandkrans-

boorhouder (1) en zet het inzetgereedschap gelijkmatig

Tandkransboorhouder met handmatige vergrendeling

Open de tandkransboorhouder (16) door deze te draaien,

totdat het accessoire kan worden bevestigd. Bevestig het ac-

Steek de boorhoudersleutel (15) in de hiervoor bedoelde

openingen van de tandkransboorhouder (16) en span het

accessoire gelijkmatig vast.

Draai met de zeskant van de boorhoudersleutel (15) de ex-

center tot aan de aanslag in draairichting ➋. Daardoor wordt

de spankracht gewaarborgd.

Voor het wegnemen van het accessoire draait u de excenter

in draairichting ➊ en opent u de tandkransboorhouder (16)

met de boorhoudersleutel (15).

Bij het gebruik van schroefbits (13) dient u altijd een univer-

sele bithouder (14) te gebruiken. Gebruik alleen bits die bij

de schroefkop passen.

Als u wilt schroeven zet u de omschakelknop „Boren/klopbo-

ren“ (2) altijd op het symbool „Boren“.

1 609 92A 57X | (21.04.2020) Bosch Power ToolsNederlands | 45

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

Boorhouder demonteren (zie afbeelding F)

Voor de demontage van de tandkransboorhouder (1) zet u

een steeksleutel (17) (sleutelwijdte 17 mm) op het sleutel-

vlak van de aandrijfas.

Leg het elektrische gereedschap op een stabiele onder-

grond, bijv. een werkbank. Steek de boorhoudersleutel (12)

in een van de drie openingen van de tandkransboorhouder

(1) en draai de tandkransboorhouder (1) los met deze hef-

boom door draaien in draairichting ➊. Een vastzittende

tandkransboorhouder wordt door een lichte slag op de boor-

houdersleutel (12) losgemaakt. Verwijder de boorhouder-

sleutel (12) uit de tandkransboorhouder en schroef de tand-

kransboorhouder er helemaal af.

Boorhouder monteren (zie afbeelding G)

De montage van de tandkransboorhouder vindt plaats in om-

De boorhouder moet met een aanhaalmoment

van ca. 80–85 Nm worden vastgedraaid.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de ge-

zondheid zijn. Aanraking of inademing van stof kan leiden tot

allergische reacties en/of ziekten van de luchtwegen van de

gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in com-

binatie met toevoegingsstoffen voor houtbehandeling (chro-

maat en houtbeschermingsmiddelen). Asbesthoudend ma-

teriaal mag alleen door bepaalde vakmensen worden be-

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een stofmasker met filterklasse

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

u Vermijd ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

u Let op de netspanning! De spanning van de stroom-

bron moet overeenkomen met de gegevens op het ty-

peplaatje van het elektrische gereedschap. Met 230V

aangeduide elektrische gereedschappen kunnen ook

met 220V worden gebruikt.

Draairichting instellen (zie afbeelding H–I)

Met de draairichtingschakelaar (3) kunt u de draairichting

van het elektrische gereedschap veranderen. Bij ingedrukte

aan/uit-schakelaar (5) is dit echter niet mogelijk.

Rechtsdraaien: voor het boren en indraaien van schroeven

schuift u de draairichtingschakelaar(3) naar links.

Linksdraaien: voor het los- of uitdraaien van schroeven en

moeren schuift de draairichtingschakelaar (3) naar rechts.

Zet de schakelaar (2) op het symbool „Boren“.

Zet de schakelaar (2) op het symbool „Klopbo-

De schakelaar (2) vergrendelt voelbaar en kan

ook bij draaiende motor worden bediend.

Mechanische toerentalkeuze

u U kunt de toerentalschakelaar (8) bij stilstaand of bij

draaiend elektrisch gereedschap bedienen. Dit moet

echter niet bij maximale belasting of maximaal toeren-

Met de toerentalschakelaar (8) kunnen twee toerentalberei-

ken ingesteld worden.

Laag toerentalbereik. Voor werkzaamheden met een grote

boordiameter en voor het in- en uitdraaien van schroeven.

Hoog toerentalbereik. Voor werkzaamheden met een kleine

Gebruik boorkronen niet in

Zet de schakelaar (2) op

het symbool „Boren“.

Druk voor ingebruikname van het elektrische gereedschap

op de aan/uit-schakelaar (5) en houd deze ingedrukt.

Voor het vastzetten van de ingedrukte aan/uit-schakelaar

(5) de vastzetknop (4) indrukken.

Voor het uitschakelen van het elektrisch gereedschap de

aan/uit-schakelaar (5) loslaten of als deze is vergrendeld

met de vastzetknop (4), de aan-/uitschakelaar (5) kort in-

drukken en dan loslaten.

Overbelastingskoppeling

Voor het begrenzen van hoge reactiemomen-

ten is het elektrische gereedschap voorzien

van een overbelastingskoppeling (Anti-Rotati-

Bosch Power Tools 1 609 92A 57X | (21.04.2020)46 | Nederlands

u Als het inzetgereedschap vastklemt of vasthaakt,

wordt de aandrijving van de uitgaande as onderbro-

ken. Houd het elektrisch gereedschap vanwege de op-

tredende krachten altijd goed met beide handen vast

en ga in een stabiele positie staan.

u Schakel het elektrisch gereedschap uit en maak het

inzetgereedschap los, als het elektrisch gereedschap

blokkeert. Er ontstaan grote reactiemomenten als u

het elektrische gereedschap inschakelt terwijl het

boorgereedschap geblokkeerd is.

Toerental of aantal slagen instellen

U kunt het toerental / aantal slagen van het ingeschakelde

elektrische gereedschap traploos regelen naarmate u de

aan/uit-schakelaar (5) indrukt.

Lichte druk op de aan/uit-schakelaar (5) heeft een laag toe-

rental / aantal slagen tot gevolg. Met toenemende druk wordt

het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen

Met het stelwiel toerentalinstelling (6) kunt u het gewenste

toerental / aantal slagen ook tijdens het draaien van de ma-

chine vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van

het materiaal en de werkomstandigheden en kan proefon-

dervindelijk worden vastgesteld.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontroleerd star-

ten van het elektrische gereedschap na een onderbreking

van de stroomtoevoer.

Voor de hernieuwde ingebruikname zet u de aan/uit-scha-

kelaar (5) in de uitgeschakelde stand en schakelt u het elek-

trische gereedschap opnieuw in.

Aanwijzingen voor de werkzaamheden

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

u Plaats het elektrische gereedschap alleen uitgescha-

keld op de moer/schroef. Draaiende inzetgereedschap-

pen kunnen wegglijden.

Na langere tijd werken met een klein toerental moet u het

elektrische gereedschap ter afkoeling ca. 3 minuten lang bij

maximaal toerental onbelast laten draaien.

Zet de schakelaar (2) voor het boren van tegels op het sym-

bool „Boren“. Na het doorboren van de tegel zet u de schake-

laar op het symbool „Klopboren” en werkt u verder met slag.

Bij werkzaamheden in beton, steen en metselwerk gebruikt u

Gebruik voor het boren in metaal alleen onbeschadigde,

scherpe HSS-boren (HSS = high-speed steel). De vereiste

kwaliteit wordt gewaarborgd door het Bosch accessoirepro-

Met het borenslijpapparaat (accessoire) kunt u spiraalboren

met een diameter van 2,5 - 10 mm moeiteloos slijpen.

Onderhoud en service

Onderhoud en reiniging

u Trek vóór werkzaamheden aan het elektrische gereed-

schap altijd de stekker uit het stopcontact.

u Houd het elektrische gereedschap en de ventilatie-

openingen altijd schoon om goed en veilig te werken.

Wanneer een vervanging van de aansluitkabel noodzakelijk

is, dan moet dit door Bosch of een geautoriseerde klanten-

service voor elektrische gereedschappen van Bosch worden

uitgevoerd om veiligheidsrisico's te vermijden.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over

onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het product.

moeten op een voor het milieu verantwoorde wijze worden

Gooi elektrische gereedschappen niet bij het

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elek-

trische en elektronische oude apparaten en de omzetting

van de richtlijn in nationaal recht moeten niet meer bruikba-

re elektrische gereedschappen apart worden ingezameld en

op een voor het milieu verantwoorde wijze worden herge-

EU-conformiteitsverklaring

Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten

voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlij-

nen en verordeningen en overeenstemmen met de volgende normen.

Technisch dossier bij: *
