GEBRUIKSAANWIJZING GRW 9 Professional BOSCH

OBJ_BUCH-322-001.book Page 32 Wednesday, January 24, 2007 1:02 PMNederlands | 333 609 929 B20 • 24.1.07

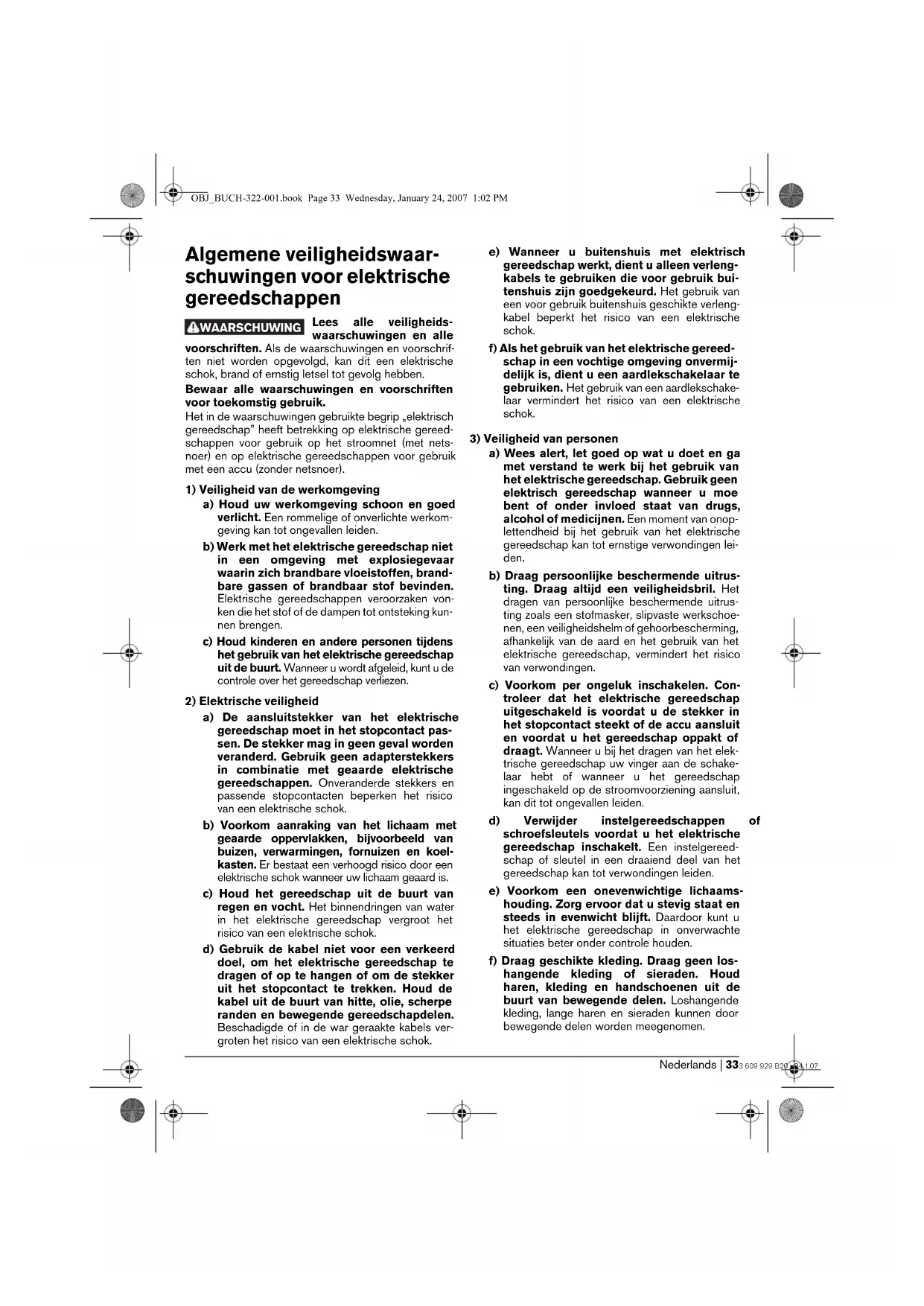

Algemene veiligheidswaar-

schuwingen voor elektrische

Lees alle veiligheids-

waarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschrif-

ten niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch

gereedschap” heeft betrekking op elektrische gereed-

schappen voor gebruik op het stroomnet (met nets-

noer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte werkom-

geving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet

in een omgeving met explosiegevaar

waarin zich brandbare vloeistoffen, brand-

bare gassen of brandbaar stof bevinden.

c) Houd kinderen en andere personen tijdens

het gebruik van het elektrische gereedschap

uit de buurt. Wanneer u wordt afgeleid, kunt u de

controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact pas-

sen. De stekker mag in geen geval worden

veranderd. Gebruik geen adapterstekkers

in combinatie met geaarde elektrische

gereedschappen. Onveranderde stekkers en

passende stopcontacten beperken het risico

van een elektrische schok.

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koel-

kasten. Er bestaat een verhoogd risico door een

elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van water

in het elektrische gereedschap vergroot het

risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te

dragen of op te hangen of om de stekker

uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe

randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels ver-

groten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen verleng-

kabels te gebruiken die voor gebruik bui-

tenshuis zijn goedgekeurd. Het gebruik van

een voor gebruik buitenshuis geschikte verleng-

kabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereed-

schap in een vochtige omgeving onvermij-

delijk is, dient u een aardlekschakelaar te

gebruiken. Het gebruik van een aardlekschake-

laar vermindert het risico van een elektrische

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van

het elektrische gereedschap. Gebruik geen

elektrisch gereedschap wanneer u moe

bent of onder invloed staat van drugs,

alcohol of medicijnen. Een moment van onop-

lettendheid bij het gebruik van het elektrische

gereedschap kan tot ernstige verwondingen lei-

b) Draag persoonlijke beschermende uitrus-

ting. Draag altijd een veiligheidsbril. Het

dragen van persoonlijke beschermende uitrus-

ting zoals een stofmasker, slipvaste werkschoe-

nen, een veiligheidshelm of gehoorbescherming,

afhankelijk van de aard en het gebruik van het

elektrische gereedschap, vermindert het risico

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap

uitgeschakeld is voordat u de stekker in

het stopcontact steekt of de accu aansluit

en voordat u het gereedschap oppakt of

draagt. Wanneer u bij het dragen van het elek-

trische gereedschap uw vinger aan de schake-

laar hebt of wanneer u het gereedschap

ingeschakeld op de stroomvoorziening aansluit,

kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektrische

gereedschap inschakelt. Een instelgereed-

schap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat en

steeds in evenwicht blijft. Daardoor kunt u

het elektrische gereedschap in onverwachte

situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd

haren, kleding en handschoenen uit de

buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door

bewegende delen worden meegenomen.

WAARSCHUWING OBJ_BUCH-322-001.book Page 33 Wednesday, January 24, 2007 1:02 PM34 | Nederlands 3 609 929 B20 • 24.1.07

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon-

teerd, dient u zich ervan te verzekeren dat

deze zijn aangesloten en juist worden

gebruikt. Het gebruik van een stofafzuiging

beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor

bestemde elektrische gereedschap. Met het

passende elektrische gereedschap werkt u

beter en veiliger binnen het aangegeven capaci-

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of uit-

geschakeld, is gevaarlijk en moet worden gere-

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed-

schap voordat u het gereedschap instelt,

toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt

onbedoeld starten van het elektrische gereed-

d) Bewaar niet-gebruikte elektrische gereed-

schappen buiten bereik van kinderen. Laat

het gereedschap niet gebruiken door per-

sonen die er niet mee vertrouwd zijn en

deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wan-

neer deze door onervaren personen worden

e) Verzorg het elektrische gereedschap zorg-

vuldig. Controleer of bewegende delen van

het gereedschap correct functioneren en

niet vastklemmen en of onderdelen zoda-

nig gebroken of beschadigd zijn dat de

werking van het elektrische gereedschap

nadelig wordt beïnvloed. Laat deze

beschadigde onderdelen voor het gebruik

repareren. Veel ongevallen hebben hun oor-

zaak in slecht onderhouden elektrische gereed-

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe

snijkanten klemmen minder snel vast en zijn

gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebeho-

ren, inzetgereedschappen en dergelijke

volgens deze aanwijzingen. Let daarbij op

de arbeidsomstandigheden en de uit te

voeren werkzaamheden. Het gebruik van

elektrische gereedschappen voor andere dan de

voorziene toepassingen kan tot gevaarlijke situa-

a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vakkun-

dig personeel en alleen met originele ver-

vangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereed-

schap in stand blijft.

Gereedschapspecifieke

veiligheidsvoorschriften

f Bewerk geen explosiegevaarlijke stoffen

(bijv. licht ontvlambare oplosmiddelen). Elek-

trische gereedschappen veroorzaken vonken die

vrijkomende dampen tot ontsteking kunnen bren-

f Als het elektrische gereedschap in het roer-

materiaal valt, dient u onmiddellijk de stekker

uit het stopcontact te trekken en het elektri-

sche gereedschap door de klantendienst te

laten controleren. Roermateriaal dat in het elektri-

sche gereedschap binnendringt, kan schade ver-

oorzaken en tot een elektrische schok leiden.

f Gebruik de bij het elektrische gereedschap

meegeleverde extra handgrepen. Het verlies

van de controle over het elektrische gereedschap

kan tot verwondingen leiden.

f Houd het elektrische gereedschap tijdens de

werkzaamheden stevig met beide handen

vast en zorg ervoor dat u stevig staat. Het elek-

trische gereedschap wordt met twee handen veili-

f Bewerk geen asbesthoudend materiaal.

Asbest geldt als kankerverwekkend.

f Tref veiligheidsmaatregelen wanneer er bij

werkzaamheden stoffen kunnen ontstaan die

schadelijk voor de gezondheid, brandbaar of

explosief zijn. Bijvoorbeeld: sommige soorten stof

gelden als kankerverwekkend. Draag een stofmas-

ker en gebruik een afzuiging voor stof en spanen, als

deze kan worden aangesloten.

f Wacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit kan tot

het verlies van de controle over het elektrische

f Gebruik het elektrische gereedschap niet met

een beschadigde kabel. Raak de beschadigde

kabel niet aan en trek de stekker uit het stop-

contact als de kabel tijdens de werkzaamhe-

den wordt beschadigd. Beschadigde kabels

vergroten het risico van een elektrische schok.

OBJ_BUCH-322-001.book Page 34 Wednesday, January 24, 2007 1:02 PMNederlands | 353 609 929 B20 • 24.1.07

Lees alle veiligheidswaarschuwin-

gen en alle voorschriften. Als de waar-

schuwingen en voorschriften niet worden

opgevolgd, kan dit een elektrische schok,

brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het

gereedschap open en laat deze pagina opengevouwen

terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het men-

gen van poedervormige bouwmaterialen zoals mortel,

pleistermateriaal, lijm, niet-oplosmiddelhoudende verf

en lak en vergelijkbare substanties.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeel-

ding van het elektrische gereedschap op de pagina met

2 Adapter voor menggarde

5 Blokkeerknop voor aan/uit-schakelaar

6 Aan/uit-schakelaar

8 Spanhendel voor extra handgreep

9 Spanmoer voor spatbescherming

* Niet elk afgebeeld en beschreven toebehoren wordt

standaard meegeleverd.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap

bedraagt kenmerkend: geluidsdrukniveau 85 dB(A);

geluidsvermogenniveau 96 dB(A). Onzekerheid

Draag een gehoorbescherming.

Het in deze gebruiksaanwij-

zing vermelde trillingsniveau

is gemeten met een volgens EN 60745 genormeerde

meetmethode en kan worden gebruikt voor het vergelij-

ken van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik

van het elektrische gereedschap en kan in sommige

gevallen boven de in deze gebruiksaanwijzing aange-

geven waarde liggen. De trillingsbelasting kan onder-

schat worden als het elektrische gereedschap

regelmatig op dergelijke wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige schatting van de

trillingsbelasting tijdens een bepaalde arbeidsperiode

moet ook rekening worden gehouden met de tijd

waarin het gereedschap uitgeschakeld is, of waarin het

gereedschap wel loopt, maar niet werkelijk wordt

gebruikt. Dit kan de trillingsbelasting gedurende de

gehele arbeidsperiode duidelijk verminderen.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat dit pro-

duct voldoet aan de volgende normen en normatieve

documenten: EN 60745 volgens de bepalingen van de

richtlijnen 89/336/EEG, 98/37/EG.

PROFESSIONAL Zaaknummer 0 601 968 0..

Opgenomen vermogen W 900

Afgegeven vermogen W 475

Onbelast toerental min

Diameter uitgaande as "

Isolatieklasse /II Gegevens gelden voor nominale spanningen [U] 230/240 V.

Bij lagere spanningen en bij per land verschillende uitvoerin-

gen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische

gereedschap. De handelsbenamingen van sommige elektri-

sche gereedschappen kunnen afwijken.

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stop-

Spatbescherming en extra handgreep

gereedschap tegen vervuiling en neemt de extra hand-

greep 7 op. Duw de spatbescherming 4 op de ashals

en draai vervolgens de spanmoer 9 vast.

Steek de extra handgreep 7 in het boorgat van de spat-

bescherming 4, draai de extra handgreep 7 in de

gewenste stand en vergrendel deze door de spanhen-

Inzetgereedschap wisselen

Menggarde met M 14 buitenschroefdraad

Schroef de menggarde 1 met de adapter 2 op de uit-

gaande as 3. Houd de uitgaande as 3 met een steeks-

leutel (sleutelwijdte 22 mm) vast en draai met een

tweede steeksleutel (sleutelwijdte 22 mm) de adapter

2 en de menggarde 1 vast.

De demontage van de menggarde vindt plaats in omge-

Menggarde met buitenzeskant

Schroef de menggarde 1 rechtstreeks op de uitgaande

as 3. Houd de uitgaande as 3 met een steeksleutel

(sleutelwijdte 22 mm) vast en draai met een tweede

steeksleutel (sleutelwijdte 22 mm) de menggarde 1

De demontage van de menggarde vindt plaats in omge-

f Let op de netspanning! De spanning van de

stroombron moet overeenkomen met de

gegevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook met

220 V worden gebruikt.

Als u het elektrische gereedschap wilt inschakelen drukt

u op de aan/uit-schakelaar 6 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-scha-

kelaar 6 wilt vastzetten, duwt u

de blokkeerknop 5 omhoog.

Als u het elektrische gereedschap wilt uitschakelen

laat u de aan/uit-schakelaar 6 los, of als deze met de

blokkeerknop 5 vergrendeld is, drukt u de aan/uit-scha-

kelaar 6 kort in en laat u deze vervolgens los.

Tips voor de werkzaamheden

De keuze van de menggarde is afhankelijk van het te men-

gen materiaal. Gebruik een menggarde met een linkse

spiraal voor mengmateriaal met een geringe viscositeit,

zoals dispersieverf, lak, lijm, gietmassa en cementslib.

Gebruik een menggarde met een rechtse spiraal voor

mengmateriaal met een grote viscositeit, zoals kant-en-

klare pleisterspecie, beton, cement, vloerbeton, pla-

muurmassa en epoxyhars.

Beweeg het elektrische gereedschap tijdens de werk-

zaamheden omhoog en omlaag. Reinig de menggarde

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het elek-

trische gereedschap de stekker uit het stop-

f Houd het elektrische gereedschap en de ven-

tilatieopeningen altijd schoon om goed en

Mocht het elektrische gereedschap ondanks zorgvul-

dige fabricage- en testmethoden toch defect raken,

dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor Bosch elektrische gereed-

OBJ_BUCH-322-001.book Page 36 Wednesday, January 24, 2007 1:02 PMNederlands | 373 609 929 B20 • 24.1.07

Vermeld bij vragen en bestellingen van vervangingson-

derdelen altijd het uit tien cijfers bestaande zaaknum-

mer volgens het typeplaatje van het elektrische

Technische dienst en klantenservice

Explosietekeningen en informatie over vervangingson-

gen moeten op een voor het milieu verantwoorde wijze

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet

Volgens de Europese richtlijn

2002/96/EG over elektrische en elek-

tronische oude apparaten en de omzet-

ting van de richtlijn in nationaal recht

moeten niet meer bruikbare elektrische gereedschap-

pen apart worden ingezameld en op een voor het milieu

verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

OBJ_BUCH-322-001.book Page 37 Wednesday, January 24, 2007 1:02 PM38 | Dansk 3 609 929 B20 • 24.1.07
