BRUGSANVISNING GRW 9 Professional BOSCH

Betjeningsvejledning

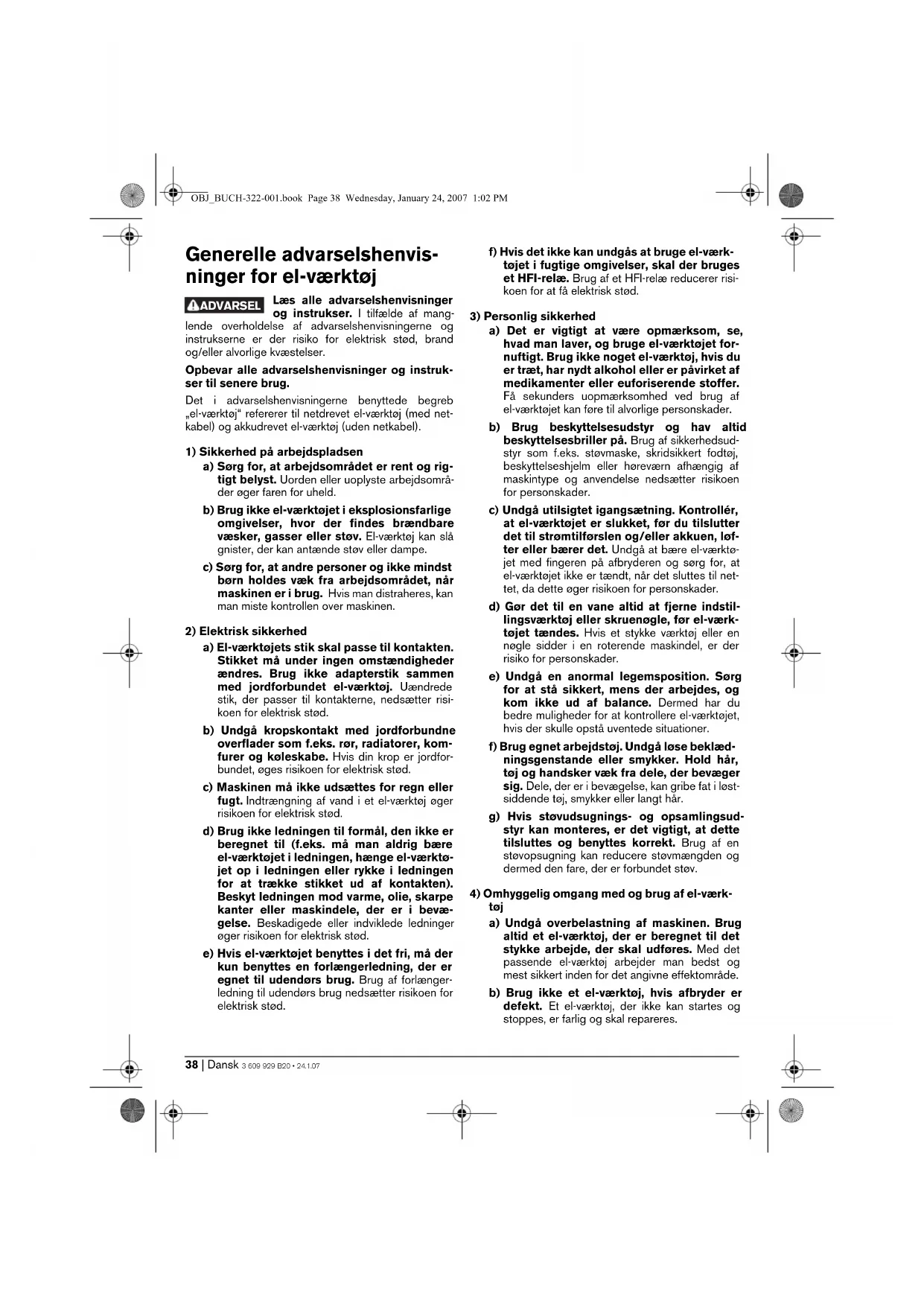

Generelle advarselshenvis-

ninger for el-værktøj

Læs alle advarselshenvisninger

og instrukser. I tilfælde af mang-

lende overholdelse af advarselshenvisningerne og

instrukserne er der risiko for elektrisk stød, brand

og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instruk-

ser til senere brug.

Det i advarselshenvisningerne benyttede begreb

„el-værktøj“ refererer til netdrevet el-værktøj (med net-

kabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rig-

tigt belyst. Uorden eller uoplyste arbejdsområ-

der øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfarlige

omgivelser, hvor der findes brændbare

væsker, gasser eller støv. El-værktøj kan slå

gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke mindst

børn holdes væk fra arbejdsområdet, når

maskinen er i brug. Hvis man distraheres, kan

man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten.

Stikket må under ingen omstændigheder

ændres. Brug ikke adapterstik sammen

med jordforbundet el-værktøj. Uændrede

stik, der passer til kontakterne, nedsætter risi-

koen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer, kom-

furer og køleskabe. Hvis din krop er jordfor-

bundet, øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn eller

fugt. Indtrængning af vand i et el-værktøj øger

risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er

beregnet til (f.eks. må man aldrig bære

el-værktøjet i ledningen, hænge el-værktø-

jet op i ledningen eller rykke i ledningen

for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe

kanter eller maskindele, der er i bevæ-

gelse. Beskadigede eller indviklede ledninger

øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der

kun benyttes en forlængerledning, der er

egnet til udendørs brug. Brug af forlænger-

ledning til udendørs brug nedsætter risikoen for

f) Hvis det ikke kan undgås at bruge el-værk-

tøjet i fugtige omgivelser, skal der bruges

et HFI-relæ. Brug af et HFI-relæ reducerer risi-

koen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet for-

nuftigt. Brug ikke noget el-værktøj, hvis du

er træt, har nydt alkohol eller er påvirket af

medikamenter eller euforiserende stoffer.

Få sekunders uopmærksomhed ved brug af

el-værktøjet kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsud-

styr som f.eks. støvmaske, skridsikkert fodtøj,

beskyttelseshjelm eller høreværn afhængig af

maskintype og anvendelse nedsætter risikoen

c) Undgå utilsigtet igangsætning. Kontrollér,

at el-værktøjet er slukket, før du tilslutter

det til strømtilførslen og/eller akkuen, løf-

ter eller bærer det. Undgå at bære el-værktø-

jet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til net-

tet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før el-værk-

tøjet tændes. Hvis et stykke værktøj eller en

nøgle sidder i en roterende maskindel, er der

risiko for personskader.

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og

kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere el-værktøjet,

hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklæd-

ningsgenstande eller smykker. Hold hår,

tøj og handsker væk fra dele, der bevæger

sig. Dele, der er i bevægelse, kan gribe fat i løst-

siddende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at dette

tilsluttes og benyttes korrekt. Brug af en

støvopsugning kan reducere støvmængden og

dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værk-

a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det

stykke arbejde, der skal udføres. Med det

passende el-værktøj arbejder man bedst og

mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes og

stoppes, er farlig og skal repareres.

ADVARSEL OBJ_BUCH-322-001.book Page 38 Wednesday, January 24, 2007 1:02 PMDansk | 393 609 929 B20 • 24.1.07

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles,

der skiftes tilbehørsdele, eller maskinen

lægges fra. Disse sikkerhedsforanstaltninger

forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer, der

ikke er fortrolige med maskinen eller ikke

har gennemlæst disse instrukser, benytte

maskinen. El-værktøj er farligt, hvis det benyt-

tes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhygge-

ligt. Kontroller, om bevægelige maskin-

dele fungerer korrekt og ikke sidder fast,

og om delene er brækket eller beskadiget,

således at el-værktøjets funktion påvirkes.

Få beskadigede dele repareret, inden

maskinen tages i brug. Mange uheld skyldes

dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skæreværktø-

jer med skarpe skærekanter sætter sig ikke så

hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til

arbejdsforholdene og det arbejde, der skal

udføres. Anvendelse af el-værktøjet til formål,

som ligger uden for det fastsatte anvendelses-

område, kan føre til farlige situationer.

a) Sørg for, at el-værktøj kun repareres af

sikkerhedsinstrukser

f Bearbejd ikke eksplosionsfarlige stoffer

(f.eks. let antændelige opløsningsmidler). El-

værktøj kan slå gnister, der kan antænde den damp,

der findes på arbejdsstedet.

f Træk straks stikket ud og få en servicetekni-

ker til at kontrollere el-værktøjet, hvis det

skulle falde ned i det materiale, der skal

omrøres. Er materiale, der skal omrøres, trængt ind

i el-værktøjet, kan der opstå skader, hvilket kan føre

f Anvend de ekstrahåndtag, der følger med

el-værktøjet. Tabes kontrollen over el-værktøjet,

kan det føre til kvæstelser.

f Hold altid maskinen fast med begge hænder

og sørg for at stå sikkert under arbejdet.

El-værktøjet føres sikkert med to hænder.

f Bearbejd ikke asbestholdigt materiale. Asbest

er kræftfremkaldende.

f Træf de nødvendige foranstaltninger, hvis

sundhedsskadeligt, brændbart eller eksplo-

sivt støv kan opstå under arbejdet. F.eks.:

Noget støv kan være kræftfremkaldende. Brug en

støvbeskyttelsesmaske samt en støv-/spåneopsug-

ning, hvis en sådan kan tilsluttes.

f El-værktøjet må først lægges fra, når det står

helt stille. Indsatsværktøjet kan sætte sig i klemme,

hvilket kan medføre, at man taber kontrollen over

f El-værktøjet må ikke benyttes, hvis ledningen

er beskadiget. Berør ikke den beskadigede

ledning og træk netstikket ud, hvis ledningen

beskadiges under arbejdet. Beskadigede led-

ninger øger risikoen for elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende over-

holdelse af advarselshenvisningerne og

instrukserne er der risiko for elektrisk

stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud

og lad denne side være foldet ud, mens du læser betje-

El-værktøjet er beregnet til omrøring af pulverformede

byggematerialer som f.eks. mørtel, puds og lim samt

ikke opløsningsmiddelholdige farver, lakker og lignende

Beskyttelsesklasse /II Angivelserne gælder for nominelle spændinger [U]

230/240 V. Disse angivelser kan variere ved lavere spændin-

ger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnel-

serne for de enkelte el-værktøjer kan variere.

OBJ_BUCH-322-001.book Page 39 Wednesday, January 24, 2007 1:02 PM40 | Dansk 3 609 929 B20 • 24.1.07

Illustrerede komponenter

rer til illustrationen af el-værktøjet på illustrationssiden.

2 Adapter til røreværktøj

4 Sprøjtebeskyttelsen

6 Start-stop-kontakt

8 Spændearm til ekstrahåndtag

9 Spændemøtrik til sprøjtebeskyttelse *Tilbehør, som er illustreret eller beskrevet i betjenings-vejledningen, hører ikke til standard-leveringen. Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksni-

veau 85 dB(A); lydeffektniveau 96 dB(A). Usikkerhed

Det svingningsniveau, der angives i

disse instrukser, er blevet målt iht. en

måleproces, der er standardiseret i EN 60745, og kan

bruges til en sammenligning af maskinene.

Svingningsniveauet ændrer sig iht. el-værktøjets brug

og kan i nogle tilfælde ligge over den værdi, der er angi-

vet i disse instrukser. Svingningsbelastningen kan evt.

undervurderes, hvis el-værktøjet bruges på en sådan

måde med regelmæssige mellemrum.

Bemærk: For nøjagtigt at kunne vurdere svingningsbe-

lastningen i et bestemt arbejdstidsrum bør man også

tage højde for de tider, hvor maskinen er slukket eller

kører, men ikke bruges. Dette kan reducere svingnings-

belastningen betydeligt i hele arbejdstidsrummet.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er

mative dokumenter: EN 60745 iht. bestemmelserne i

direktiverne 89/336/EØF, 98/37/EF. 22.11.2006, Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen Montering

f Træk stikket ud af stikkontakten, før der udfø-

res arbejde på el-værktøjet.

Sprøjtebeskyttelse/ekstrahåndtag

Sprøjtebeskyttelsen 4 beskytter el-værktøjet mod snavs

og fungerer som holder for ekstrahåndtaget 7. Skub

sprøjtebeskyttelsen 4 fast på spindelhalsen og spænd

herefter spændemøtrikken 9.

Stik ekstrahåndtaget 7 ind i boringen på sprøjtebeskyt-

telsen 4, sving ekstrahåndtaget 7 i den ønskede posi-

tion og fastlås det ved at lukke spændearmen 8.

Røreværktøj med udvendigt gevind M 14

Skru røreværktøjet 1 på spindlen 3 med adapteren 2.

Hold spindlen 3 med en gaffelnøgle (nøglevidde

22 mm) og spænd med en anden gaffelnøgle (nøgle-

vidde 22 mm) adapteren 2 og røreværktøjet 1 fast.

Røreværktøjet tages af i omvendt rækkefølge.

Røreværktøj med udvendig sekskant

Skru røreværktøjet 1 direkte på drivspindlen 3. Hold

drivspindlen 3 med en gaffelnøgle (nøglevidde 22 mm)

fastspænd røreværktøjet 1 med en ekstra gaffelnøgle

Røreværktøjet tages af i omvendt rækkefølge.

f Kontrollér netspændingen! Strømkildens

spænding skal stemme overens med angivel-

serne på el-værktøjets typeskilt. El-værktøj til

230 V kan også tilsluttes 220 V.

Til ibrugtagning af el-værktøjet tryk på start-stop-

kontakten 6 og hold den nede.

Til fastlåsning af den nedtryk-

kede start-stop-kontakt 6 skubbes

El-værktøjet slukkes ved at slippe start-stop-kontakten

stop-kontakten 6 hvorefter den slippes.

Valg af røreværktøj afhænger af det materiale, der skal

omrøres. Til materiale med lille viskositet som f.eks. dis-

persionsfarve, lak, lim, støbemasse og cementslæmme

benyttes et røreværktøj med venstredrejet spiral.

Til materiale med høj viskositet som f.eks. færdigpuds,

beton, cement, spartellmasse og epoxyharpiks benyt-

tes et røreværktøj med højredrejet spiral.

Bevæg el-værktøjet op og ned under rørearbejdet. Ren-

gør røreværktøjet efter brug.

Vedligeholdelse og service

Vedligeholdelse og rengøring

f Træk stikket ud af stikkontakten, før der udfø-

res arbejde på el-værktøjet.

f El-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et

godt og sikkert arbejde.

Skulle el-værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for Bosch-

El-værktøjets 10-cifrede typenummer (se typeskilt) skal

altid angives ved forespørgsler og bestilling af reserve-

Bosch Service Center for el-værktøj

El-værktøj, tilbehør og emballage skal genbruges på en

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med

det almindelige husholdningsaffald!

Iht. det europæiske direktiv

2002/96/EF om affald af elektrisk og

elektronisk udstyr skal kasseret elektrisk

udstyr indsamles separat og genbruges

iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

OBJ_BUCH-322-001.book Page 41 Wednesday, January 24, 2007 1:02 PM42 | Svenska 3 609 929 B20 • 24.1.07

sovådligt, brännbart eller explosivt damm

a) Hold arbeidsområdet rent og ryddig og sørg

fornuftig frem når du arbeider med et elek-

føre til alvorlige skader.

bærer det. Hvis du holder fingeren på bryteren

keholdte elektroverktøy er årsaken til mange

ning. Ikke berør den skadede ledningen og

disse instruksene er målt jf. en stan-

belastningen tydelig for hele arbeidstiden.

Rørekurv med utvendig sekskant

må du bruke en rørekurv med venstrespiral.
